Dno butelki PET: dlaczego jest „stopą”, nie płaskie

Stawiasz butelkę na stole. Stoi. Odwracasz ją i zamiast gładkiego krążka widzisz coś w rodzaju stopy albo płatków: zwykle pięć wypukłych "palców" wokół środka. Przy wodzie niegazowanej dno bywa prostsze. Przy colach i wodach gazowanych "kwiat" wraca jak refren.

Pytanie: dlaczego dno butelki PET jest stopą, a nie płaskie jak spód słoika?

Preforma, rozciągnięcie, rozdmuch

Butelka PET nie powstaje jak szklany słoik z masy w formie. Najpierw jest preforma: mała, gruba "probówka" z gwintem. Potem, w procesie rozciągania i rozdmuchu (stretch blow moulding), preforma jest ogrzewana, rozciągana trzpieniem i rozdmuchiwana powietrzem do kształtu formy.^[1]

Łańcuchy polimeru układają się dwuosiowo. To daje sztywność ścianek przy niskiej masie. Dno jest częścią tego samego rozdmuchu: forma narzuca albo płaski wariant z osobną stopką, albo zintegrowaną geometrię petaloidową.

W latach 70. XX wieku komercyjne butelki PET do napojów gazowanych musiały rozwiązać problem, którego szkło nie znało w tej skali: cienkościenny termoplast pod ciśnieniem dwutlenku węgla.^[1][2]

Co robi ciśnienie z płaskim dnem

Dwutlenek węgla w napoju gazowanym utrzymuje nadciśnienie względem atmosfery. Siła działa na wszystkie ścianki. Boczne ścianki są walcem wzmocnionym przez zorientowany polimer i żebra. Płaskie dno zachowuje się jak membrana: ciśnienie wypycha je na zewnątrz, środek staje się wypukły, butelka zaczyna się bujać albo stoi na "bąblu".^[2]

Szkło grube i ciężkie może pozwolić sobie na inne dna. Cienki PET przy tej samej geometrii przegrywa. Albo dociążysz i pogrubisz spód (drożej, więcej plastiku), albo zmienisz kształt tak, by naprężenia szły w żebra i łuki, a punkty styku z blatem zostały na obwodzie.

Petaloid: stopa z kilku punktów

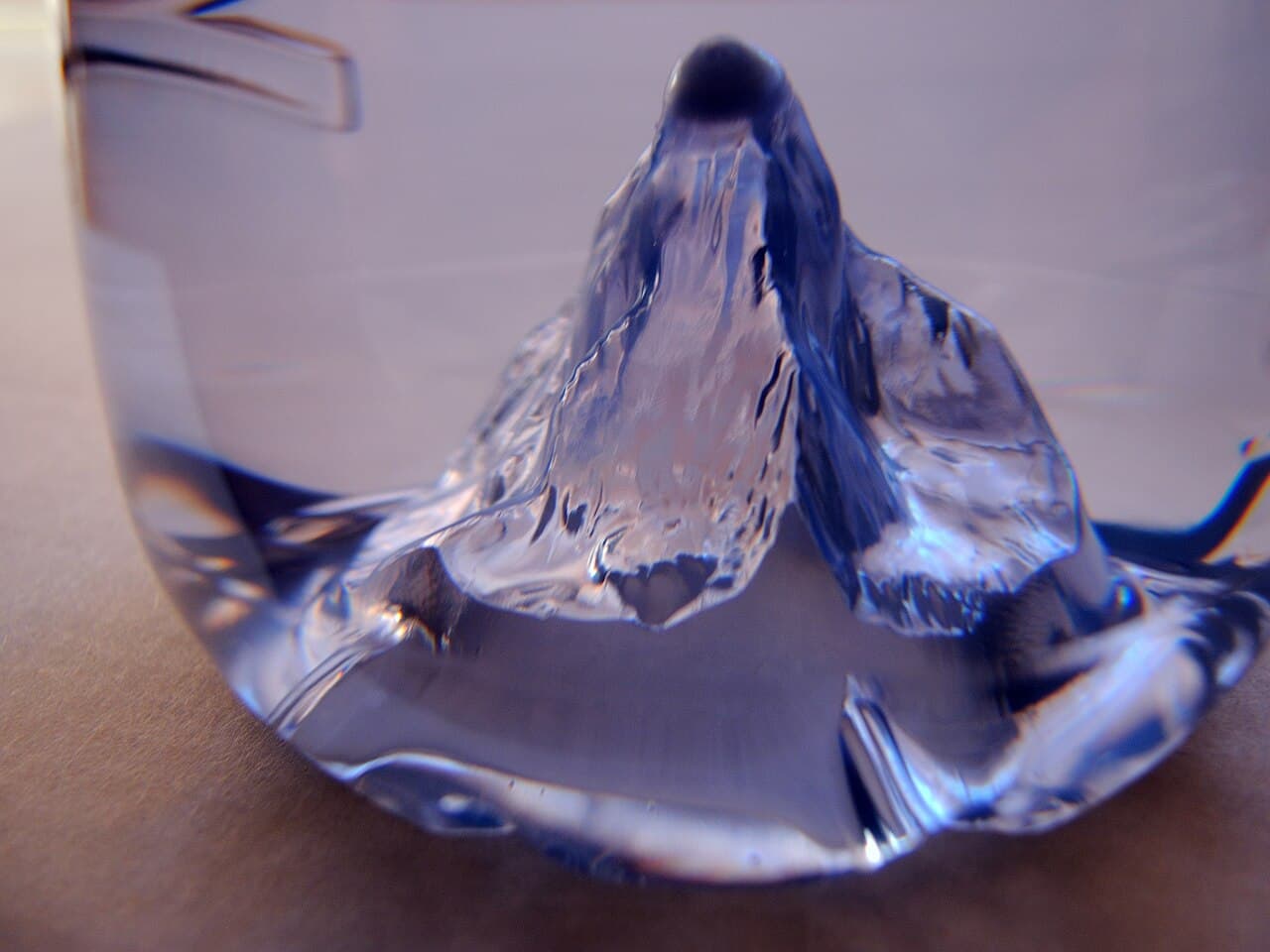

Dno petaloidowe (od petal, płatek) to zazwyczaj pięć lub więcej wypukłych stopek wokół wklęsłego środka. Każda stopka jest lokalnym sklepieniem. Razem dają:

• podparcie w kilku punktach, nawet gdy środek pozostaje wciągnięty,
• sztywność przy nadciśnieniu, bo płaski dysk zamienia się w zestaw łuków i żeber,
• oszczędność materiału względem masywnego, grubego dna płaskiego.^[2][3]

Dlatego od spodu butelka wygląda jak kwiat albo pazur. To nie logo napoju. To wykres sił narysowany w tworzywie.

Woda niegazowana i olej w PET często mają inne dna: bardziej płaskie albo z osobną plastikową "stopką" doklejoną / zaciśniętą w starszych konstrukcjach. Bez wysokiego ciśnienia CO₂ wymóg jest łagodniejszy. Gdy tylko transport i składowanie w stosie mają znaczenie, geometria może iść w stronę prostoty i łatwości ustawiania na taśmie.

Wczesne butelki do napojów gazowanych bywały łączone z osobną bazą (base cup): korpus PET plus stopka z innego tworzywa. Petaloidowe dno zintegrowane w jednym rozdmuchu uprościło produkcję i recykling: mniej elementów, jeden polimer dominujący w strumieniu odpadu.^[2][3]

Temperatura, gazowanie, półka

Napoje pasteuryzowane albo nalewane na gorąco wymagają innych kompromisów ścianki i dna niż cola nalewana na zimno i dogazowywana. Projektanci mówią o butelkach heat-set, o barierach dla gazu i o tym, jak szybko CO₂ ucieka przez ściankę, jeśli polimer i grubość na to pozwalają.^[1][2]

Dla użytkownika na półce widać skutek: jedne butelki są miękkie i "pracują" w dłoni, inne stoją jak sztywne walce. Dno jest częścią tej sztywności. Uszkodzona stopka (wgniecenie w transporcie) potrafi zamienić stabilną butelkę w obiekt, który kiwa się przy każdym otwarciu lodówki.

Numer przy trójkącie recyclingu i oznaczenie PET (często "1") mówią o materiale. Nie mówią, czy dno jest petaloidowe. To decyzja formy pod konkretny napój i ciśnienie, nie pod symbol na etykiecie.

Co widać w sklepie, a czego nie widać w formie

Na półce porównujesz dwie butelki 1,5 l: gazowaną i niegazowaną tej samej marki. Często różnią się nie tylko etykietą. Różnią się dnem i sztywnością ścianki. Gazowana bywa twardsza w dłoni, bo ciśnienie "napina" opakowanie od środka, podobnie jak puszka napoju.^[4]

W formie widać coś innego: dokładne promienie stopek, grubość w środku, kąty, które decydują, czy butelka przejdzie test upadku i test składowania w ciepłym magazynie. Projektanci opakowań liczą te rzeczy w symulacjach i w testach, nie "na oko".

Mity z kosza na śmieci

"Dno jest takie, żeby butelkę dało się postawić w zmywarce." Nie. To opakowanie jednorazowego / wielokrotnego obiegu napoju, nie naczynie kuchenności.

"Wypustki to tylko chwyt marketingowy." Marketing bywa na etykiecie. Geometria dna gazowanej butelki wynika z ciśnienia i stabilności.

"Im bardziej fantazyjne dno, tym gorszy plastik." Bzdurą jest też odwrotność. Fantazyjne dno bywa właśnie tym, co pozwala zejść z gramaturą ścianek bez przewrócenia półki w sklepie.

"Jak zgniotę stopki, butelka dalej jest OK." Do picia może i tak. Do stabilnego stania już nie. Wgniecione płatki zmienią punkty podparcia i butelka zacznie się kiwać albo kłaść przy lekkim dotknięciu. To sygnał uszkodzenia geometrii nośnej, nie "kosmetyki".

Puszka, szkło, PET: trzy odpowiedzi na to samo ciśnienie

Puszka napoju gazowanego trzyma ciśnienie w cienkim aluminium z wyściółką i domkniętym wiekiem. Szkło polega na grubości i masie. PET idzie w środek: lekki polimer, orientacja łańcuchów i geometria, która zamienia płaski spód w stopę.^[4]

Dlatego porównanie "dlaczego puszka nie ma płatków" jest nietrafione. Puszka nie stoi na płatkowym dnie, bo jej dno jest inaczej wytłoczone i usztywnione w procesie Draw and Iron / Draw and Wall Iron, a kształt puszki jest inny. PET musi rozwiązać stojącą butelkę o wąskiej stopie przy przezroczystej ściance. Stąd kwiat.

Cienkościenność PET ma też koszt środowiskowy i logistyczny: mniej gramów na półkę, więcej butelek na ciężarówkę, osobny strumień recyklingu. Geometria stopy jest częścią tej gry o gramy. Każde zbędne pogrubienie dna to tony tworzywa w skali rocznej produkcji. Każde zbyt agresywne ścieńczenie to reklamacje o wywrócone butelki i wgniecenia w transporcie.

Na linii rozlewniczej butelka musi też przejść chwytaki, prowadnice i kontrolę poziomu napełnienia. Dno, które "pracuje" pod ciśnieniem zbyt miękko, psuje pozycjonowanie. Dno zbyt sztywne i ciężkie psuje bilans materiału. Petaloidowa stopa jest wynikiem tej optymalizacji, nie ozdobą z katalogu designerów napojów.

Recykling zbiera butelki po zgnieceniu. Stopa petaloidowa wtedy znika jako kształt i wraca jako płatki w balotach PET. To przypomnienie, że geometria dna służy fazie użytkowania pod ciśnieniem. Potem materiał idzie dalej bez "płatków".

Od preformy do stopy na stole

Butelka PET zaczyna się jako mała preforma i kończy jako naczynie pod ciśnieniem, które musi dojechać ciężarówką, przeżyć zrzut z taśmy i stać na stole bez kiwania się. Płaskie dno wyglądałoby "porządniej" na rysunku technicznym z XIX wieku. Przy CO₂ i cienkim poliestrze porządniej jest właśnie stopa.

Kiedy więc odwracasz butelkę i widzisz kwiat, patrzysz na kompromis między masą plastiku, ciśnieniem gazu i tym, że napój ma prawo stać, a nie leżeć.

Źródła i dalsza lektura

[rozwiń +]

[1] Opisy procesu stretch blow moulding butelek PET (materiały producentów maszyn i podręczniki przetwórstwa tworzyw). Preforma, rozciąganie, rozdmuch i bi-orientacja łańcuchów.

[2] Literatura opakowaniowa o dnach petaloidowych butelek do napojów gazowanych: zachowanie dna pod ciśnieniem wewnętrznym, stabilność ustawienia, redukcja masy względem dna płaskiego.

[3] Patenty i opracowania przemysłowe o dnach petaloidowych butelek PET (lata 70.-90. XX w. i późniejsze optymalizacje liczby "płatków"). Kontekst ewolucji geometrii stopy.

[4] Artykuł Nieblogu Skąd bierze się metaliczny smak w puszce. Inny rodzaj ciśnieniowego opakowania napoju gazowanego i jego konsekwencje dla użytkownika.
