Trytytka: dlaczego zaciska się tylko w jedną stronę

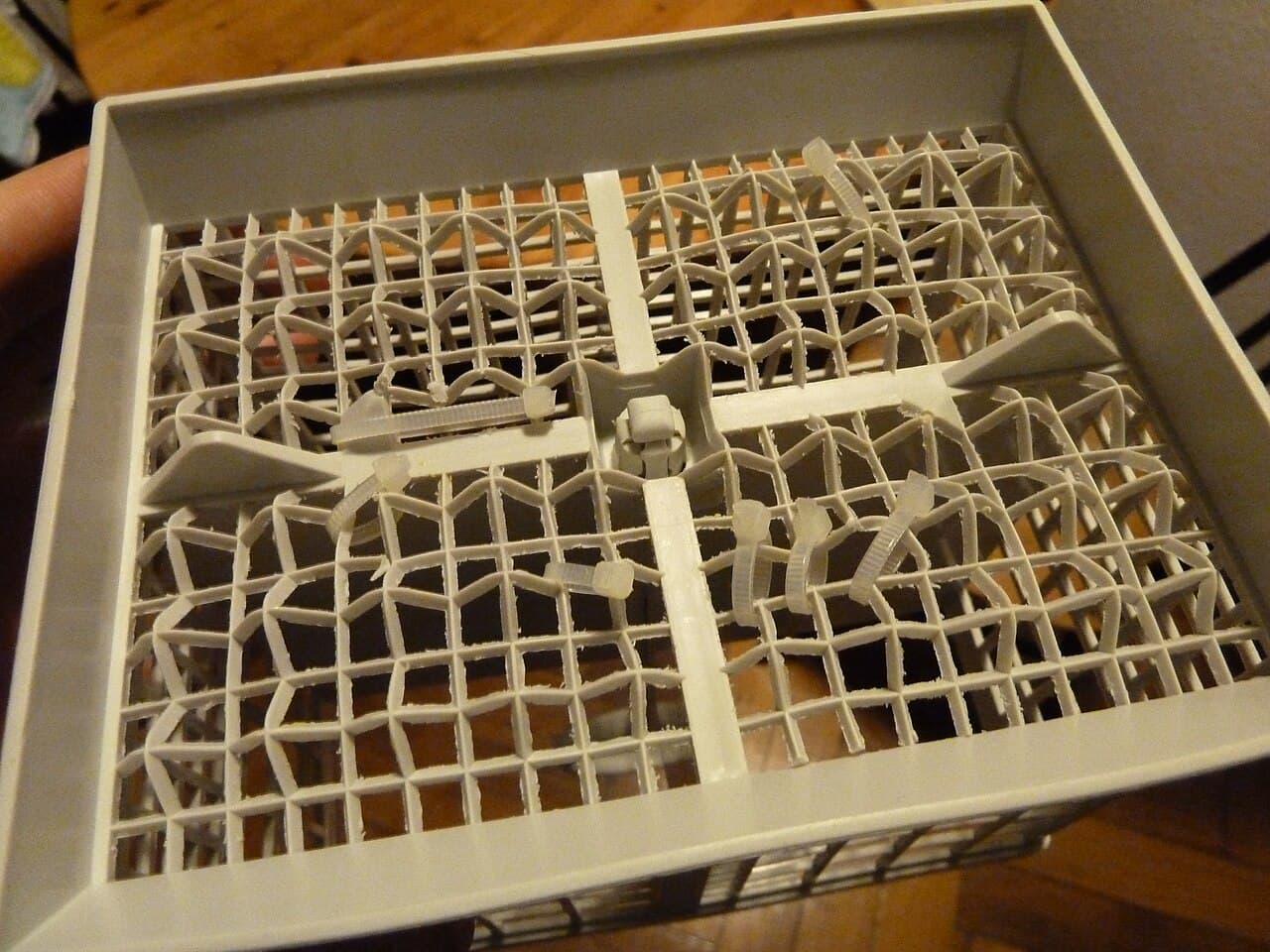

Bierzesz opaskę. Przewlekasz koniec przez małą głowicę. Ciągniesz. Pętla maleje. Puszczasz. Nie wraca. Żeby zdjąć, trzeba ciąć. Albo, przy wersji wielokrotnego użytku, nacisnąć małą dźwigienkę i dopiero wtedy wyciągnąć taśmę.

Łatwa odpowiedź brzmi: trytytka "zatrzaskuje się". Brzmi rozsądnie. Jest niepełna. W głowicy nie ma kleju ani magnesu. Jest mechanizm zapadkowy: zęby na taśmie i pazur, który pozwala im przechodzić w jedną stronę, a blokuje ruch wstecz.^[1][2]

Skąd wzięła się ta opaska i dlaczego akurat w tę stronę?

Zamiast woskowanego sznurka

Przed trytytką wiązki przewodów w lotnictwie spinano ręcznie. Na długich deskach układano kilometry kabli. Potem owijano je woskowanym, plecionym sznurkiem nylonowym i zaciskano węzłami. Każdy węzeł trzeba było dociągnąć, często owijając sznurek wokół palca. Pracownicy dostawali skaleczenia i grube odciski. W żargonie mówiło się o "hamburger hands".^[3][4]

Maurus C. Logan pracował w Thomas & Betts przy produktach elektrycznych. W 1956 roku, przy okazji wizyty w zakładzie Boeinga, zobaczył właśnie to wiązanie. Uznał, że musi istnieć sposób mniej okrutny dla dłoni i szybszy w montażu. Przez kolejne lata eksperymentował z materiałami i kształtami.^[3][4]

24 czerwca 1958 roku zgłoszono patent na nylonową opaskę do spinania i podpierania kabli. Patent US 3,022,557 wydano w 1962 roku. Produkt wszedł na rynek jako Ty-Rap.^[2][5]

Wczesne Ty-Rap miały w głowicy metalowy pazur ze stali nierdzewnej. Taśma mogła być gładka albo z wytłoczeniami. Metalowy ząb "gryzie" materiał i trzyma. Wiele dzisiejszych opasek masowych ma już zintegrowaną plastikową zapadkę i zębatą taśmę: wszystko z jednego wtrysku. Oba rozwiązania grają w tę samą grę mechaniczną, tylko inną wersją pazura.^[1][6]

Metalowy pazur ma zalety przy nieskończenie wielu pozycjach zacisku (gładka taśma) i przy sile trzymania. Plastikowy ratchet jest tańszy w masowej produkcji. Łatwo je pomylić w szufladzie. Różnicę widać, gdy prześwietlisz głowicę albo przeczytasz kartę katalogową Ty-Rap versus no-name.

Patent Logana (US 3,022,557) pokazuje już pętlę, głowicę i ideę samozaciskania. Późniejsze warianty to ewolucja materiału i geometrii zębów, nie nowy wynalazek z innego świata.^[2]

Ratchet: drzwi jednokierunkowe

W mechanice zapadka (ratchet) to układ, który przepuszcza ruch w jedną stronę i blokuje w przeciwną. Klasyczny przykład to koło zębate i pazur sprężynowy w kluczu grzechotkowym albo w windzie rowerowej. Trytytka robi to w miniaturze.^[1]

Wyobraź sobie schody i klamkę, która podnosi się tylko przy wchodzeniu. Przy próbie zejścia klamka wpada w szczebel i stoi. Zęby na taśmie to szczeble. Pazur w głowicy to klamka. Gdy ciągniesz ogonek, zęby przechodzą pod pazurem (pazur na chwilę się ugina albo odchyla). Gdy puszczasz albo próbujesz cofnąć, pazur wpada w kolejny ząb i przenosi siłę rozrywającą na head i taśmę.

Dlatego "tylko w jedną stronę" nie jest kaprysem projektanta. To definicja zapadki. Luzowanie bez zwolnienia pazura wymagałoby, żeby ząb i pazur się minęły w przeciwnym kierunku. Geometria na to nie pozwala, dopóki nie uniesiesz pazura osobną dźwignią albo nie zetniesz taśmy.

Siła trzymania zależy od materiału, przekroju, liczby zębów w kontakcie i jakości wtrysku. Producenci podają nośność w niutonach albo funtach. To nie magia marki. To surówka nylonu i geometria głowicy.

Nylon pamięta wilgoć i słońce

Najpopularniejszy materiał to poliamid (nylon 6.6). Jest wytrzymały, elastyczny w typowym zakresie temperatur i daje się tanio wtryskiwać. Ma też wady. Nylon chłonie wilgoć z powietrza, co zmienia sztywność. Na zewnątrz bez dodatku stabilizującego UV (często sadza, stąd czarne opaski zewnętrzne) polimer kruszeje od światła.^[1]

Stąd kolory i odmiany: czarne na UV, niebieskie z dodatkiem metalu do detekcji w przemyśle spożywczym, specjalne tworzywa (ETFE, ECTFE) do agresywnych środowisk, stal nierdzewna do ognia i wysokich temperatur.^[1]

Większość domowych trytytek jest zaprojektowana jako jednorazowa. Pazur i zęby są tak dobrane, żeby "złapać" pewnie, a nie żeby dać się otwierać sto razy. Wersje reusable mają osobny język do zwolnienia pazura. Da się też czasem podważyć zwykłą zapadkę cienkim narzędziem, ale to obchodzenie konstrukcji, nie jej przeznaczenie.^[1]

Co było przed: cable lacing

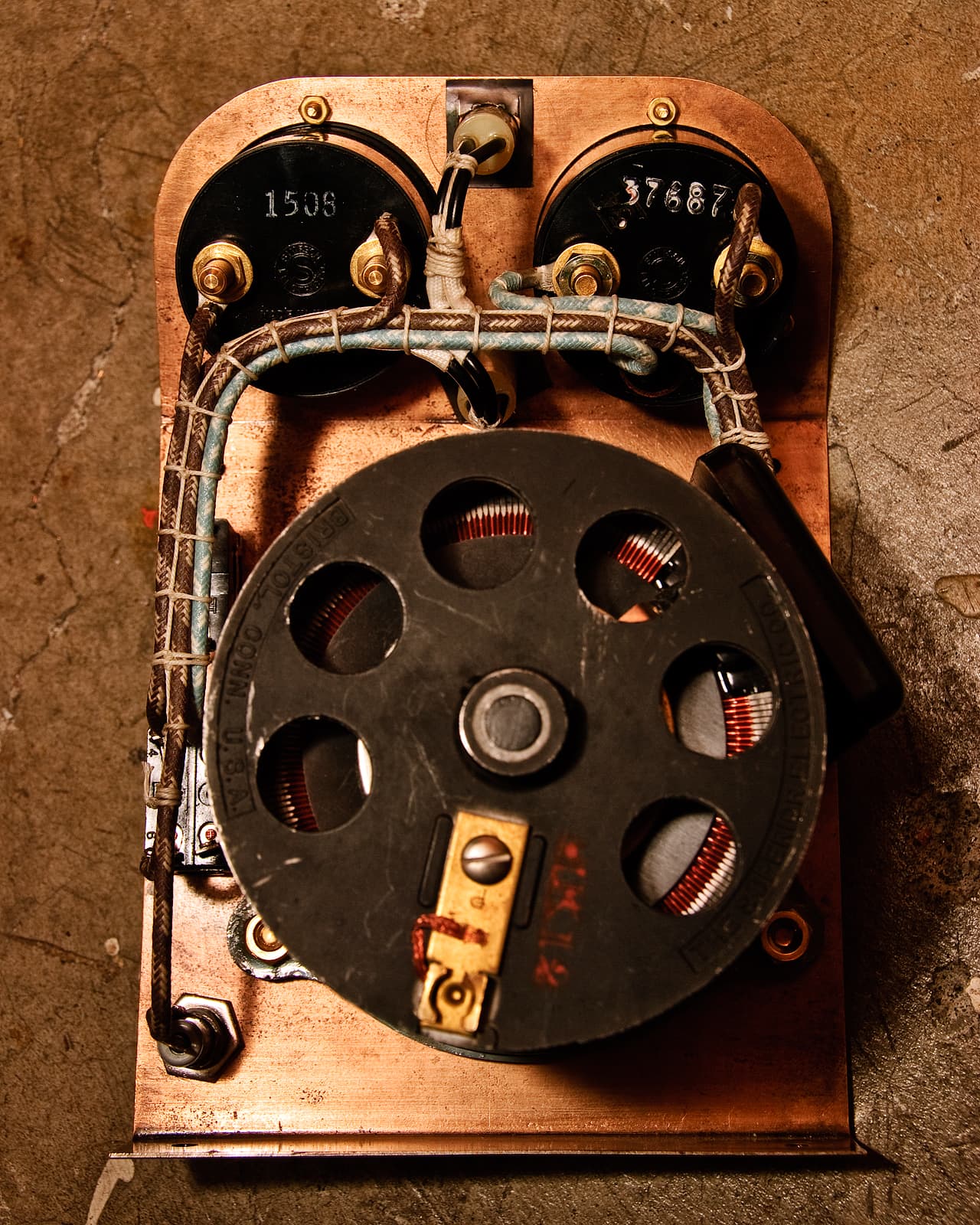

W lotnictwie i w części elektroniki nadal spotyka się cable lacing: ciągły sznurek wiązany serią węzłów wokół wiązki. Dobrze wykonany lacing nie miażdży izolacji punktowo tak jak zbyt mocno dociągnięta trytytka i nie przesuwa się tak łatwo wzdłuż kabli. Wymaga jednak wprawy i czasu.^[6]

Trytytka wygrała masowy rynek dokładnie tym, czego Logan szukał na hali: szybkością, powtarzalnością i mniejszym kosztem dla dłoni. Lacing został tam, gdzie liczy się waga, wibracje albo kultura warsztatu.

Mity z szuflady

"Trytytka się klei." Nie. Trzyma geometrią zębów i pazura.

"Im mocniej dociągniesz, tym zawsze lepiej." Nie. Zbyt mocny zacisk może wgryźć się w izolację kabla. W instalacjach krytycznych używa się narzędzi z kontrolą napięcia i obcinaniem ogonka równo z głowicą, żeby nie zostawiać ostrego kantu.^[1]

"Wszystkie trytytki są takie same." Nie. Metalowy pazur Ty-Rap, plastikowy ratchet, wersje wielokrotnego użytku i opaski stalowe to różne kompromisy między kosztem, siłą i środowiskiem.

National Inventors Hall of Fame wpisał Logana za Ty-Rap dopiero niedawno, ale produkt od dekad jest w każdym sklepie budowlanym. Rynek opasek idzie w miliardy dolarów rocznie. Liczba wyprodukowanych sztuk Ty-Rap i klonów liczy się w dziesiątkach miliardów.^[3]

Narzędzie zaciskowe i ogonek

W profesjonalnym montażu rzadko dociąga się trytytkę samymi palcami "na maksa". Pistolet lub szczypce do opasek pozwalają ustawić napięcie i odciąć ogonek równo z głowicą. Ostry wystający kant kaleczy dłonie i zaczepia o inne kable. Równo obcięty head jest bezpieczniejszy w ciasnej wiązce.^[1]

W domu wystarczy często nożyk. W szafie Rack'owej albo w samochodzie lepiej myśleć o tym, czy za rok ktoś będzie musiał dodać przewód. Wtedy wersja z dźwigienką albo opaska Velcro bywa mniej irytująca niż las jednorazówek do przecinania.

Gdzie trytytka nie powinna wygrać

W medycynie sądowej opaski pojawiają się w kontekście unieruchomienia. To osobna, mroczna ścieżka użytku, nie temat tego tekstu. W warsztacie ważniejsze jest coś innego: punktowy nacisk na izolację. Zbyt ciasna pętla na miękkim przewodzie potrafi wgryźć się w płaszcz. Lacing i taśmy tekstylne rozkładają siłę inaczej. Stąd w części instalacji lotniczych i precyzyjnych nadal widać sznurek, nie nylonową zapadkę.^[6]

Na zewnątrz bez UV-stabilizacji biała opaska kruszeje. Po sezonie na słońcu pęka przy próbie dociągnięcia. Czarna z sadzą żyje dłużej. To nie mit sklepowy. To ochrona łańcuchów polimeru przed fotodegradacją.^[1]

Co zostaje z pierwszej sceny

Ciągniesz ogonek. Zęby przechodzą pod pazurem. Puszczasz. Pazur wpada w ząb. Pętla nie wraca, bo mechanizm jest jednokierunkowy z założenia.

Ta mała nylonowa rzecz wyszła z hali, gdzie ludzie kaleczyli sobie palce o woskowany sznurek. Logan zamienił węzeł w zapadkę. Reszta to wtrysk, wilgoć, UV i miliardy kopii w szufladach.

Źródła i dalsza lektura

[rozwiń +]

[1] Wikipedia, "Cable tie". Budowa ratchet, materiały, odmiany, narzędzia zaciskowe; mapa haseł do dalszych źródeł.

[2] Maurus C. Logan, "Cable bundling and supporting strap", U.S. patent 3,022,557 (zgłoszenie 1958, wydanie 1962). Pierwotna konstrukcja Ty-Rap.

[3] National Inventors Hall of Fame, "Maurus Logan". Wizyta w Boeingu 1956, "hamburger hands", metalowy pazur, skala rynku.

[4] ABB / Thomas & Betts, materiały historyczne o Ty-Rap (katalogi i historie firmowe). Kontekst montażu wiązek lotniczych i rozwoju produktu.

[5] Hackaday, "Mechanisms: Cable Ties". Omówienie zapadki, metalowego vs plastikowego pawla i ewolucji od lacingu.

[6] Omówienia cable lacing vs zip ties w praktyce warsztatowej i lotniczej (m.in. dokumentacja wiązek i porównania na Commons / fora techniczne). Lacing jako poprzednik i nadal stosowana alternatywa.
