Dlaczego zamek błyskawiczny nie rozjeżdża się sam

Zasuwka dojeżdża do góry, puszczasz uchwyt i idziesz. Kurtka nie powinna się sama rozjechać od ruchu ramion. Walizka nie powinna pękać w szwie zamka od zawartości. A jednak zamek błyskawiczny nie ma w środku kleju ani osobnej kłódki na każdy ząbek. Trzyma się sam.

Łatwa odpowiedź brzmi: „ząbki się spinają”. To prawda, ale za mało precyzyjna. Spinają się tak, że siła rozciągająca materiał na boki utwierdza splot, a suwak przy otwieraniu atakuje ten splot pod innym kątem. Geometria robi robotę, którą intuicja przypisuje „mocy” suwaka.^[1][2]

Suwak jest klinem i prowadnicą, nie zamkiem w sensie kłódki

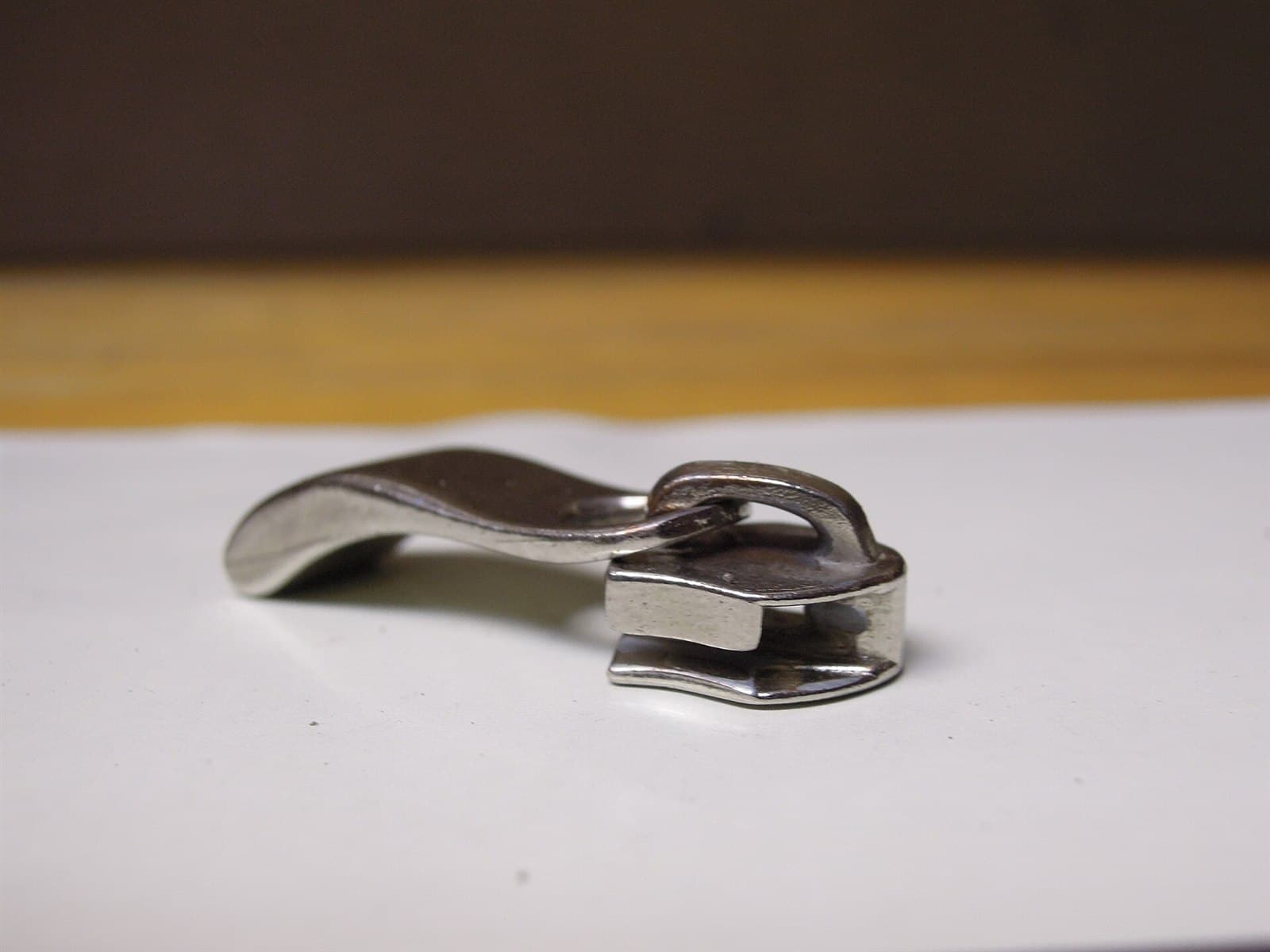

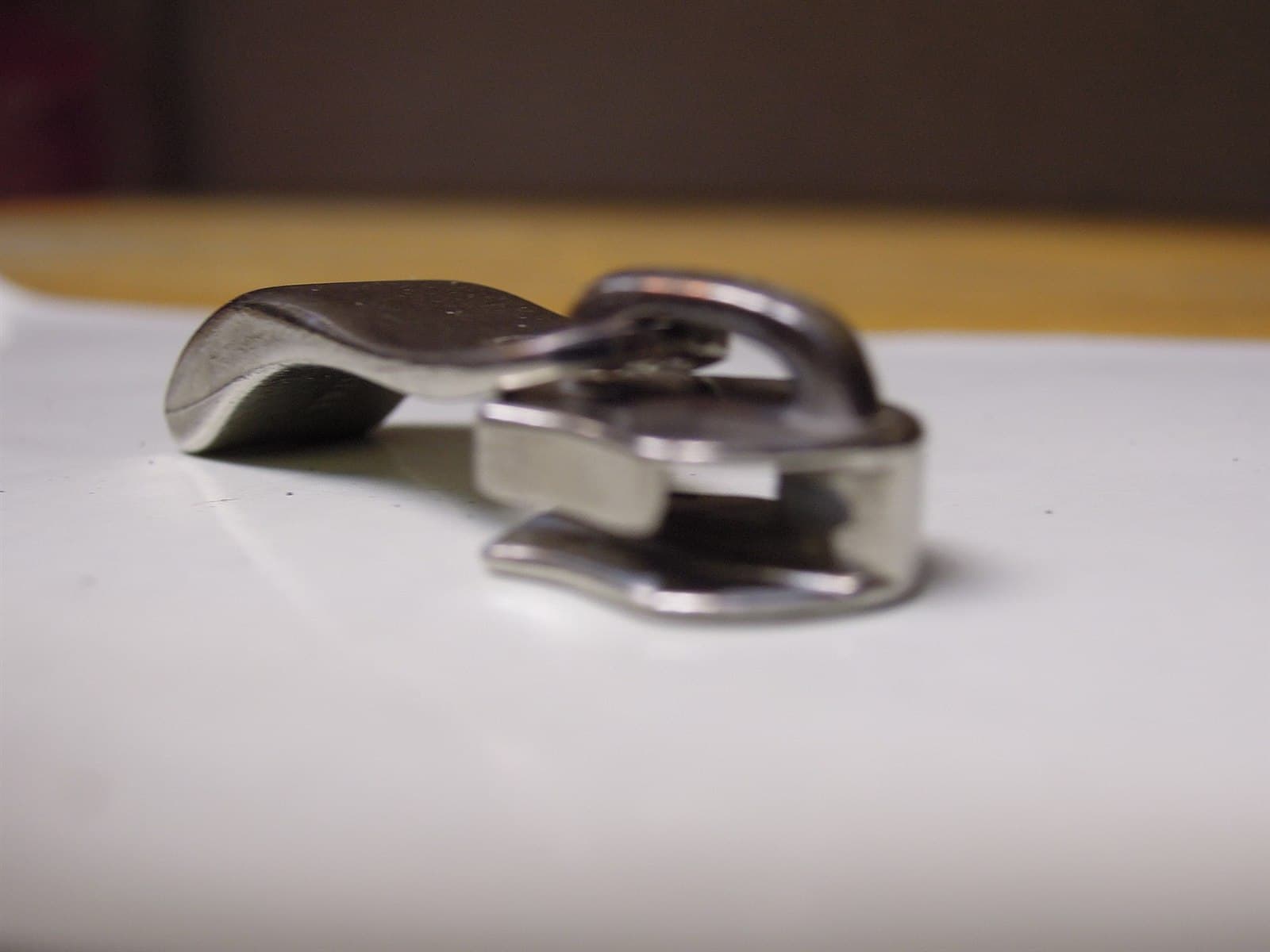

W standardowej terminologii ASTM suwak ma gardła (throat), kołnierze (flanges) i „diamond”: klinową część między gardłami. Wewnątrz jest kanał w kształcie litery Y. Przy zamykaniu dwa rzędy ząbków wchodzą osobnymi odnogami i schodzą się w jedną ścieżkę. Przy otwieraniu klin wchodzi między spięte ząbki i rozchyla je na boki.^[1]

To ważne rozróżnienie. Suwak nie musi non stop ściskać zamkniętego łańcucha. Jego praca jest przejściowa: ustawić ząbki pod kątem, w którym wypust jednego wchodzi w zagłębienie drugiego, albo odwrotnie, wypchnąć je z tego zazębienia. Gdy suwak zjedzie dalej, zamknięty odcinek trzyma się samą geometrią elementów.

Każdy ząbek nowoczesnego zamka ma charakterystyczny układ wypukłości i zagłębienia. Rzędy są przesunięte. Po złożeniu wypukłość jednego elementu siada w zagłębieniu przeciwległego. Boczne ciągnięcie taśmy próbuje rozewrzeć łańcuch w płaszczyźnie, w której ten splot jest akurat mocny. Suwak przy otwieraniu nie ciągnie „na boki jak materiał”. Wprowadza klin, który zmienia kąt i kolejno wypacza pary ząbków.^[2][3]

Dlatego da się (z trudem i zwykle z uszkodzeniem) rozewrzeć zamek siłą, gdy kąt i punkt zaczepienia są pechowe. Ale w normalnej pracy ubrania albo torby obciążenie trafia w kierunek, na który ząbki są projektowane. Suwak jest narzędziem do zmiany stanu, nie stałym zaciskiem.

Judson wymyślił pomysł, który jeszcze nie trzymał

Historia nie zaczyna się od niezawodnego zatrzasku. W 1893 roku Whitcomb L. Judson opatentował „clasp locker”: ciąg haków i oczek z suwakiem, myślany głównie jako zapięcie butów zamiast sznurowadeł. Pomysł był, niezawodność nie. Elementy były duże, rzadkie i podatne na rozchodzenie oraz zacinanie. Firma próbowała komercjalizacji przez lata. Produkt żył raczej jako obietnica niż jako codzienny standard.^[1][3]

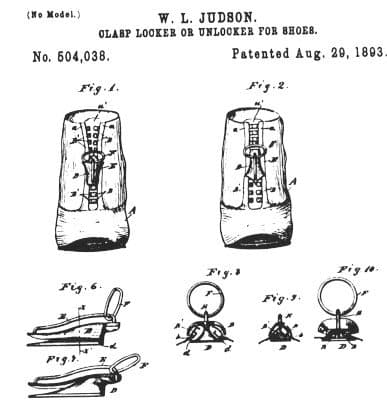

Publicznie dostępny rysunek patentowy Judsona pokazuje właśnie tę wczesną logikę: ciąg osobnych zaczepów prowadzonych suwakiem, daleki od dzisiejszego gęstego łańcucha metalowych albo spiralnych ząbków.

Dopiero gęstość i kształt zębów miały rozwiązać problem „rozjeżdżania się samego”.

Sundback zgęścił łańcuch i zmienił ząbki

Gideon Sundback, szwedzko-amerykański inżynier w Universal Fastener Company, przebudował konstrukcję w latach 1910. Odszedł od logiki hak-i-oczko. Zwiększył liczbę elementów na cal z około czterech do dziesięciu albo jedenastu. Zaprojektował dwa naprzeciwległe rzędy ząbków wciągane przez suwak w jeden łańcuch. W wersji Hookless Fastener No. 2 każdy ząbek dostał stożkową wypukłość u góry i dołek u dołu. Po złożeniu wypukłość wchodzi w dołek sąsiada z przeciwnej taśmy. Luzu zostaje za mało, by para mogła się sama wyślizgnąć pod typowym obciążeniem.^[3][4]

Patent USA 1,219,881 na „Separable fastener”, zgłoszony 27 sierpnia 1914 i przyznany 20 marca 1917, opisuje właśnie ten kierunek: interlocking members na stringers, prowadzone suwakiem. Smithsonian National Museum of American History przechowuje model patentowy Sundbacka jako punkt zwrotny między zawodnym clasp lockerem a współczesnym zamkiem.^[5][6]

Sundback zbudował też maszyny produkcyjne. Późniejsza „scrapless” maszyna brała drut w kształcie Y, odcinała ząbki, wybijała dołek i wypukłość, a potem zaciskała ramiona na taśmie. Bez taniej, powtarzalnej produkcji geometria zostałaby ciekawostką warsztatową. Z produkcją stała się infrastrukturą ubrań, bagażu i namiotów.^[4]

SATRA opisuje tę zmianę jako odejście od zawodnego Plako i wcześniejszych hybryd hakowych. Dopiero gęsty łańcuch z dołkiem i wypukłością rozwiązał problem, który Judson próbował załatwić samym suwakiem. Suwak był konieczny, ale niewystarczający. Brakowało zębów, które po złożeniu same siebie pilnują.^[3]

Nazwa „zipper” przyszła później. W latach 1920. B.F. Goodrich użył zapięcia Sundbacka w gumowych butach i spopularyzował słowo od dźwięku. Sam mechanizm był już „hookless fastener”. Słowo dogoniło rzecz.^[3][4]

Wczesne zastosowania pokazały, gdzie niezawodność nagle zaczyna mieć znaczenie. National Inventors Hall of Fame przypomina pieniądze-pasówki szyte z zamkiem Sundbacka dla marynarzy bez kieszeni oraz zamówienia na kombinezony lotnicze. Zamek musiał trzymać się sam, bo nikt nie miał czasu pilnować suwaka w ruchu.^[4]

Boczna siła trzyma, klin otwiera

Prosty eksperyment myślowy: zamknij zamek, złap obie taśmy i ciągij na zewnątrz. Ząbki pracują jak seria mikrozatrzasków. Każda para przenosi część obciążenia. Im gęstszy łańcuch, tym mniejszy udział siły na jeden element i tym mniejsza szansa, że pojedynczy ząbek „wyskoczy” z dołka. To właśnie poprawka Sundbacka względem rzadkich haków Judsona.

Teraz wyobraź sobie otwieranie bez suwaka. Musiałbyś jednocześnie odchylić wiele par pod właściwym kątem. Rękami prawie się nie da. Suwak robi to lokalnie: klin wchodzi między dwa ząbki, zmienia ich wzajemny kąt i dopiero wtedy wypukłość wychodzi z zagłębienia. Następna para dostaje ten sam zabieg milimetr dalej. Otwieranie jest sekwencyjne. Zamykanie też: Y-kanał najpierw ustawia, potem składa.^[1]

Stąd odpowiedź na tytułowe pytanie. Zamek nie rozjeżdża się sam, bo codzienne obciążenie nie imituje klina. Ciągnie bokami albo wzdłuż taśmy. Klin działa w innym kierunku i tylko tam, gdzie akurat jest suwak.

Dlaczego więc nie rozjeżdża się sam

Bo zamknięty odcinek to nie rząd osobnych guzików czekających, aż coś je dociśnie. To łańcuch zazębień, w którym boczne obciążenie wpycha wypukłości głębiej w zagłębienia albo przynajmniej nie daje im kąta potrzebnego do wyjścia. Suwak jest jedynym miejscem, gdzie klin celowo ten kąt psuje. Gdy suwaka nie ma na danym odcinku, nie ma też narzędzi do rozwarcia „po kolei”.

Analizy kinematyki zamka, m.in. w pracach o prototypach automatycznych i robotycznych, opisują to samym językiem sił: przy zamykaniu dolny klin i kołnierze pchają elementy ku sobie pod ustalonym kątem; przy otwieraniu diamond napiera na skośne krawędzie i odchyla ząbki na zewnątrz.^[1]

Stąd drobny, ale dokładny detal z wielkiego modelu: u samej góry zamek nigdy nie jest „domknięty do ostatniego milimetra”, bo w suwaku zawsze siedzi klin. Klin musi zostać między ząbkami, żeby w ogóle dało się otworzyć. To nie wada montażu. To konsekwencja mechanizmu.

Zamek potrafi się zaciąć albo rozjechać, gdy geometria zostanie zniszczona: brakujący ząbek, krzywy suwak, taśma wszyta pod napięciem, piasek w kanale. Wtedy zawodzą założenia projektu, nie zasada. Nowoczesne zamki spiralne i formowane z tworzywa zmieniają materiał ząbków, ale nie zmieniają logiki: nadal chodzi o kąt, prowadzenie i splot. Sam fakt, że po zasunięciu można puścić uchwyt, wynika z tego, że Sundback i następcy zbudowali splot odporny na boczne siły, a suwakowi zostawili wyłącznie rolę lokalnego klina.

Co zostaje po puszczeniu uchwytu

Zamek błyskawiczny nie rozjeżdża się sam, bo ząbki trzymają się wzajemnie pod kątem, którego codzienne ciągnięcie materiału nie odtwarza. Suwak jest narzędziem do składania i rozkładania tego splotu, nie zamkiem, który musi non stop dociskać. Judson dał suwak i marzenie o ciągłym zapięciu. Sundback dał gęsty łańcuch wypukłości i zagłębień, który wreszcie przestawał się sam otwierać.^[3][5]

Dlatego po zasunięciu kurtki nie musisz pilnować suwaka jak zatrzasku. Pilnujesz go tylko wtedy, gdy chcesz zmienić stan zapięcia. Resztę pilnuje geometria.

To też tłumaczy, czemu uszkodzony zamek bywa tak irytujący. Wystarczy jeden brakujący albo krzywy ząbek, żeby klin nie miał już czystej ścieżki, a splot stracił ciągłość. Naprawa często polega na wymianie suwaka albo odcinka łańcucha, nie na „dociśnięciu mocniej”. Siła ręki nie zastąpi kąta. Sundback wygrał nie dlatego, że zrobił mocniejszy uchwyt, tylko dlatego, że zrobił łańcuch, który po złożeniu nie potrzebuje uchwytu, by zostać zamknięty.

Źródła i dalsza lektura

[rozwiń +]

[1] M. Baharom, Z. Jamaludin, A.Y. Bani Hashim, "Kinematics Analysis of A Robotic Zipper Prototype for Miniaturization", International Journal of Mechanical Engineering and Robotics Research 5 (2016). Terminologia suwaka (diamond, throat, flanges) oraz opis zamykania i otwierania przez kąt i klin.

[2] ASTM D2050, Standard Terminology Relating to Subassemblies of Zippers (odniesienie branżowe przywołane w [1]). Ujednolicone nazwy części suwaka i łańcucha.

[3] SATRA, "The birth of the slide fastener". Historia od Judsona do Hookless No. 2 Sundbacka, gęstość zębów i geometria projection/dimple.

[4] National Inventors Hall of Fame, "How Gideon Sundback Perfected the Zipper". Skrót ulepszeń Sundbacka, wczesne zastosowania wojskowe i maszyna produkcyjna.

[5] Gideon Sundback, "Separable fastener", U.S. Patent 1,219,881 (1917). Patent na zazębiający się zapięcie z suwakiem.

[6] Smithsonian National Museum of American History, "Sundback's Modern Slide Zipper Patent Model, 1915". Model patentowy Hookless No. 2 i kontekst nazwy „zipper”.
