Po co linijce puste miejsce przed zerem?

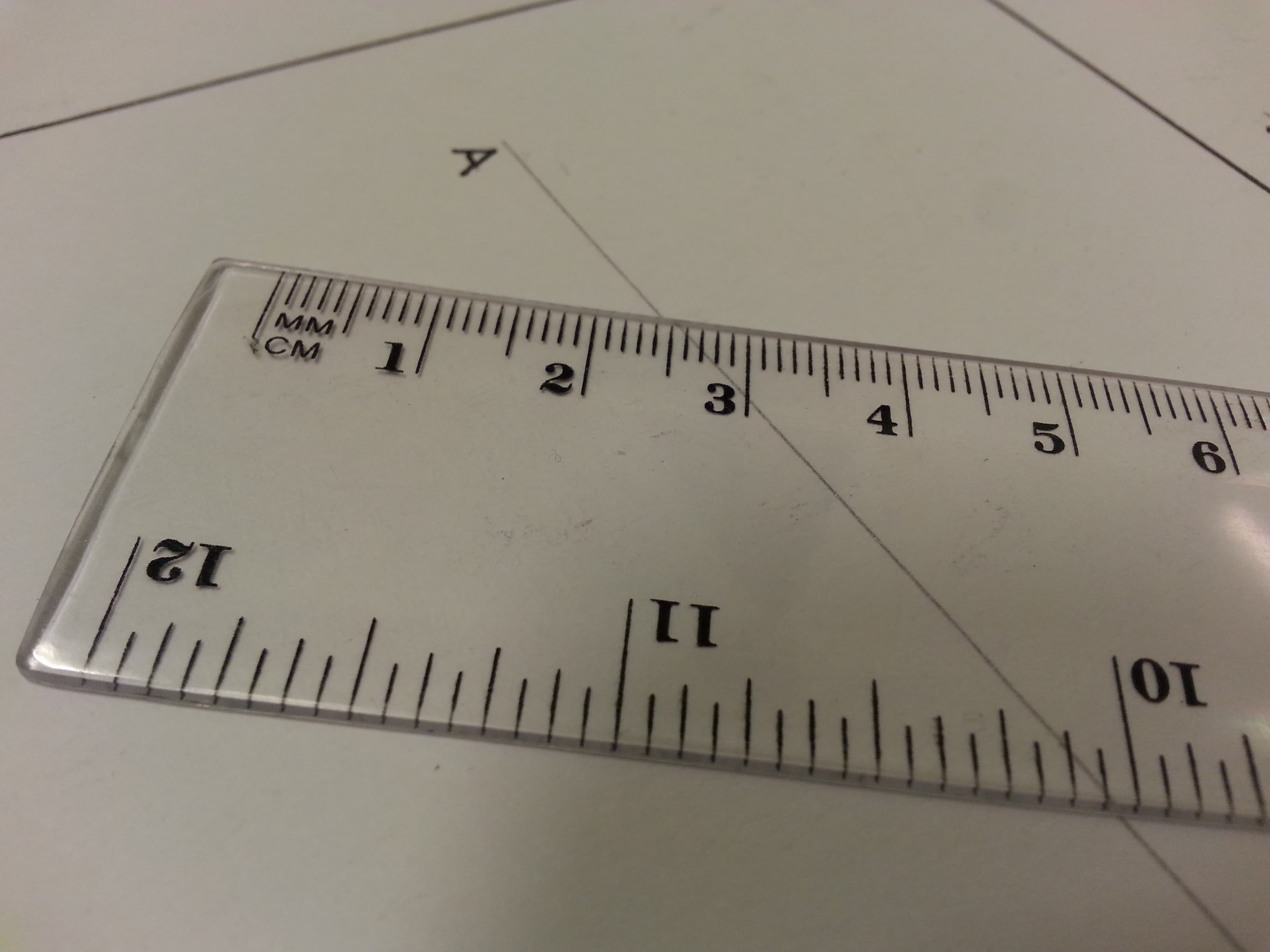

Na przezroczystej linijce, tuż przy lewym końcu, skala nie zaczyna się od krawędzi. Najpierw jest pasek pustego plastiku. Dopiero potem kreska zera, milimetry i cyfra 1. Wygląda to jak niedoróbka albo naddatek, którego ktoś zapomniał obciąć.

Łatwa odpowiedź krąży od jakiegoś czasu razem ze zbliżeniem na ten pasek. Producent zostawia ochronną strefę buforową, czasem nazywaną strefą ofiarną, bo krawędź linijki i tak zbiera uderzenia: piórnik, blat, upadek na podłogę, odprysk w rogu. Gdyby zero siedziało dokładnie na końcu, każde zaokrąglenie psułoby punkt startu. Margines ma przyjąć to uszkodzenie, żeby kreska zera została tam, gdzie ją nadrukowano.

Zacząłem to sprawdzać, bo ta odpowiedź jest prawie dobra i trochę zbyt gładka. Nie każda linijka tak wygląda. Warsztatowy przymiar stalowy bywa docięty pod zero z lewej strony. Taśma miernicza rozwiązuje ten sam kłopot inaczej: haczykiem, który ma prawo się ruszać.

Najprostsza odpowiedź dla zwykłej szkolnej linijki brzmi jednak tak. Mierzy się od kreski zera, nie od fizycznej krawędzi. Pusty pasek przed zerem jest na to przygotowany.

Krawędź pada pierwsza

Koniec linijki jest najsłabszym miejscem przedmiotu, który wozi się w piórniku. Uderza w zamek, ociera o ołówki, spada na kafelki. Plastik się wykrusza, drewno się szczypie, a narożnik przestaje być prosty.

Jeśli ktoś przykłada przedmiot do samego końca linijki i odczytuje skalę tak, jakby krawędź była zerem, każdy ubytek materiału wchodzi w pomiar. Pół milimetra mniej plastiku to pół milimetra za dużo na każdej kresce dalej. Błąd jest systematyczny. Nie znika, gdy zmierzy się to samo jeszcze raz.

Dlatego zero jest kreską nadrukowaną albo wygrawerowaną w bezpiecznej odległości od końca. Pusty pasek może się zetrzeć. Kreska zostaje. W popularnych wyjaśnieniach ten pasek nazywa się strefą ofiarną, jakby był przeznaczony do zniszczenia. W katalogach narzędzi pomiarowych częściej pada słowo o ochronie: protection space, protective end, po niemiecku Leerraum.

Instrukcje laboratoryjne mówią to samo od drugiej strony. Stephen Labrake z Union College w wytycznych do pomiaru długości każe unikać końców metrowego przymiaru, bo mogą być starte i nie dawać prawdziwego odczytu.^[1] Ćwiczenie z fizyki na Uniwersytecie Missisipi formułuje to ostrzej: końców linijki nie należy używać, ponieważ mogły ulec uszkodzeniu i przestać być proste.^[2] Nawet gdy producent zostawi margines, laboratorium i tak woli zacząć pomiar od kreski w głębi skali i odjąć ten start od odczytu. Krawędź narzędzia starzeje się szybciej niż jego skala, i ćwiczenia to zakładają z góry.

Kiedy zero ma być krawędzią

Internetowa wersja historii sugeruje, że wszystkie linijki mają ten pasek i że tak musi być. Niemiecka norma DIN 866 na przymiary warsztatowe pokazuje, że projektanci od dawna trzymają dwa warianty.

Forma A ma przestrzeń ochronną na obu końcach. W katalogu Vogel Germany jest to 5 mm z każdej strony. U innego producenta, Heyd Messzeuge, ten sam wariant ma 10 mm pustego odcinka z przodu i z tyłu.^[3][4] Zero nie wychodzi na krawędź. Przymiar da się oprzeć, upuścić i nadal czytać skalę od kreski.

Forma B robi coś przeciwnego. Skala zaczyna się bezpośrednio na końcu przymiaru z lewej strony. Z prawej zostaje 10 mm końca ochronnego.^[4][5] Ten wariant jest po to, żeby dało się docisnąć lewy koniec do krawędzi detalu i odczytać długość od samego styku. Hoffmann Group opisuje to wprost: podziałka zaczyna się na końcu liniału, drugi koniec ma 10 mm odcinka ochronnego.^[5]

Obie logiki są spójne, tylko odpowiadają na inny gest. Szkolna linijka i forma A chronią zero przed życiem w piórniku. Forma B zakłada, że ktoś chce mierzyć od krawędzi narzędzia, więc ta krawędź musi być zerem, a ochronę przenosi się na drugi koniec.

Stąd prosta praktyczna reguła, która działa przy obu typach: szuka się kreski zera albo kreski, od której naprawdę zaczyna się podziałka. Nie zgaduje się, że fizyczny koniec przedmiotu jest początkiem skali.

Inny haczyk, ten sam kłopot

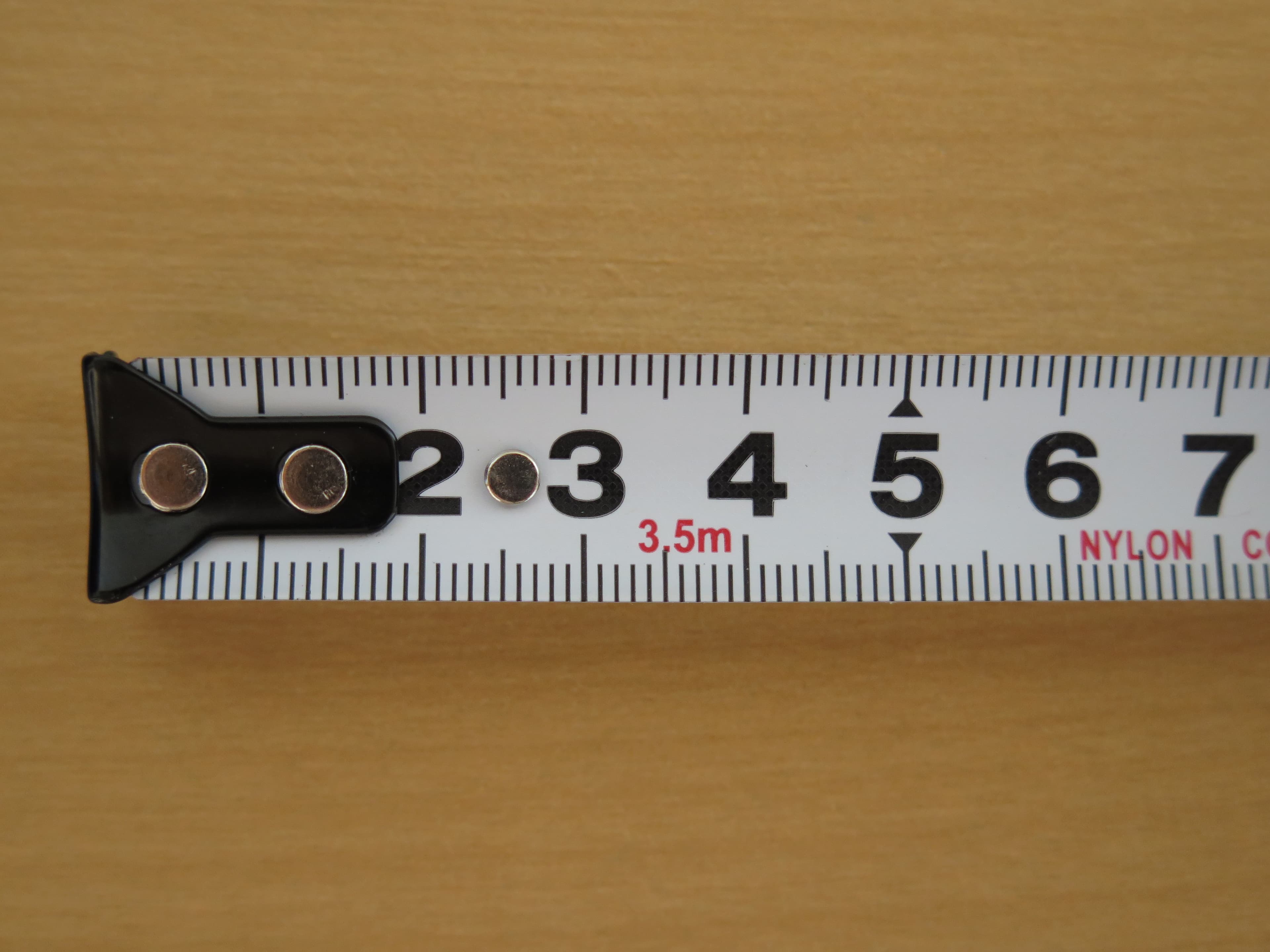

Taśma miernicza wygląda, jakby zero siedziało na metalowym haczyku. Haczyk jednak nie jest martwą krawędzią. Ma się ruszać.

Stanley nazywa to Tru-Zero. Haczyk ślizga się o grubość własnej blachy, żeby pomiar z zewnątrz (zahaczenie i pociągnięcie) i pomiar od wewnątrz (dociśnięcie haczyka do ścianki) dawały ten sam punkt zerowy.^[6] Patent Stanley Works z 2001 roku opisuje to mechanicznie: otwory pod nity są większe od nitów właśnie o tyle, ile wynosi grubość haczyka. Wtedy odczyt jest poprawny zarówno od zewnętrznej, jak i od wewnętrznej powierzchni haczyka.^[7]

Tu nie ma pustego plastiku do poświęcenia. Jest kompensacja grubości elementu, bez którego taśma nie miałaby czego zahaczyć. Luz, który wygląda jak usterka, jest częścią skali.

Czy to też ułatwia cięcie?

Drugie popularne wyjaśnienie mówi, że puste miejsce przed zerem chroni skalę w fabryce. Linijki drukuje się na arkuszu, potem tnie. Ostrze ma zapas, żeby nie wjechać w kreskę zera.

Taki przebieg jest możliwy. Nie jest jedyny. Jeden z chińskich dostawców linijek biurowych opisuje inną kolejność: wytłaczanie profilu, cięcie na długość, dopiero potem nadruk podziałki.^[8] Jeśli skala ląduje na już obciętym pasku, nóż nie grozi nadrukowanemu zeru, bo go jeszcze nie ma. Wtrysk do formy z gotową skalą też ustawia krawędź i kreski naraz. Tam margines jest decyzją projektową, nie ratunkiem po cięciu.

Nie da się więc uczciwie powiedzieć, że każda linijka ma puste miejsce dlatego, że tak wygodniej ciąć arkusz. Tam, gdzie skalę nanosi się przed docięciem, zapas przed zerem naprawdę zmniejsza ryzyko obcięcia kreski. Tam, gdzie producent i tak zostawia protection space, ten sam zapas przy okazji wybacza niedokładność cięcia. Powód, który wraca w katalogach i w laboratorium, jest użytkowy: krawędź zużywa się szybciej niż skala.

Od kreski, nie od końca

Dziecięcy odruch jest prosty: przyłożyć przedmiot do końca patyczka. Linijka z luką przed zerem ten odruch psuje. Widać, że pomiar zaczyna się w konkretnym miejscu na skali. To uboczny efekt pedagogiczny, nie osobny wynalazek. Nauczanie i tak musi powiedzieć to samo słowami, bo istnieją linijki z zerem na krawędzi.

Reszta jest nudna i dlatego działa. Szuka się kreski 0. Przykłada się do niej początek tego, co się mierzy. Odczytuje się drugą kreskę. Jeśli krawędź linijki jest wyszczerbiona, nic to nie zmienia, o ile zero zostało na swoim miejscu. Jeśli linijka jest typu warsztatowego i zero jest krawędzią, wtedy dba się o ten koniec albo przenosi start na inną kreskę i odejmuje.

Puste miejsce przed zerem jest tanim sposobem, żeby tani przedmiot dłużej kłamał mniej. Krawędź może się wyszczerbić. Skala ma zostać tam, gdzie ją postawiono.

Źródła i dalsza lektura

1. Stephen Labrake, Laboratory Guidelines, Union College, rozdz. 1.1.1 „The Meter Stick”. Końców przymiaru metrowego należy unikać, bo mogą być starte i nie dawać prawdziwego odczytu; osobno: paralaksa i uśrednianie z różnych odcinków skali.
2. University of Mississippi, Physics 215, Experiment 1: Measurement, Random Error and Error Analysis. Trzy reguły przy linijce: szacunek do połowy najmniejszej działki, nieużywanie końców, które mogły przestać być proste, unikanie paralaksy.
3. Vogel Germany, katalog przymiarów prostych DIN 866, dystrybucja Merazet. Forma A: 5 mm przestrzeni ochronnej na obu końcach. Forma B: bez przestrzeni ochronnej na lewym końcu.
4. Heyd Messzeuge, DIN 866 Arbeitsmaßstäbe. Forma A: 10 mm pustego odcinka z przodu i z tyłu. Forma B: 10 mm z tyłu, z przodu „na wymiar”.
5. Hoffmann Group, przymiar prosty DIN 866/B, art. 0452205. Podziałka zaczyna się bezpośrednio na końcu liniału, drugi koniec ma 10 mm odcinka ochronnego.
6. Stanley Tools, „Why does the hook on my tape measure move?”. Haczyk Tru-Zero ma się przesuwać, żeby skompensować grubość blachy przy pomiarze wewnętrznym i zewnętrznym.
7. The Stanley Works, U.S. Patent 6,324,769, „Rule assembly with increased blade standout”, 4 grudnia 2001. Otwory pod nity większe od nitów o przesuw haczyka równy grubości haczyka, pomiar od obu jego powierzchni.
8. Wanrun Office Stationery, „How are hard plastic rulers made?”, 31 lipca 2025. Jeden z opisów produkcji: wytłaczanie, cięcie na długość, potem nadruk skali. Pokazuje, że kolejność „druk, potem cięcie” nie jest jedyna.

Informacja o fotografiach

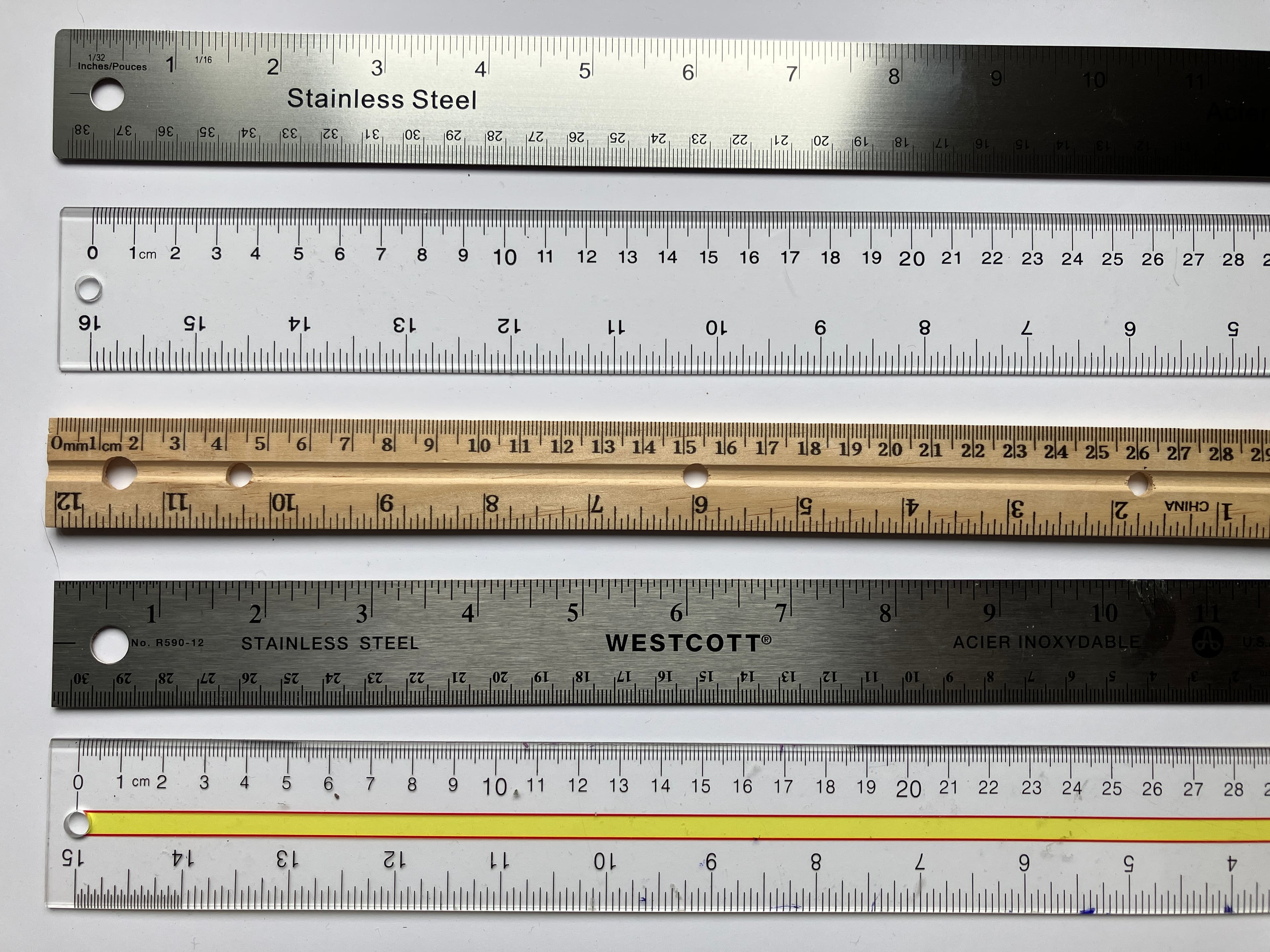

Zdjęcie otwierające wykonał Estabiano 28 lutego 2024. Plik udostępnia Wikimedia Commons jako CC0 1.0. Wersja lokalna jest kopią oryginalnego pliku bez kadrowania i retuszu.
