Kable podmorskie: jak internet przemierza oceany

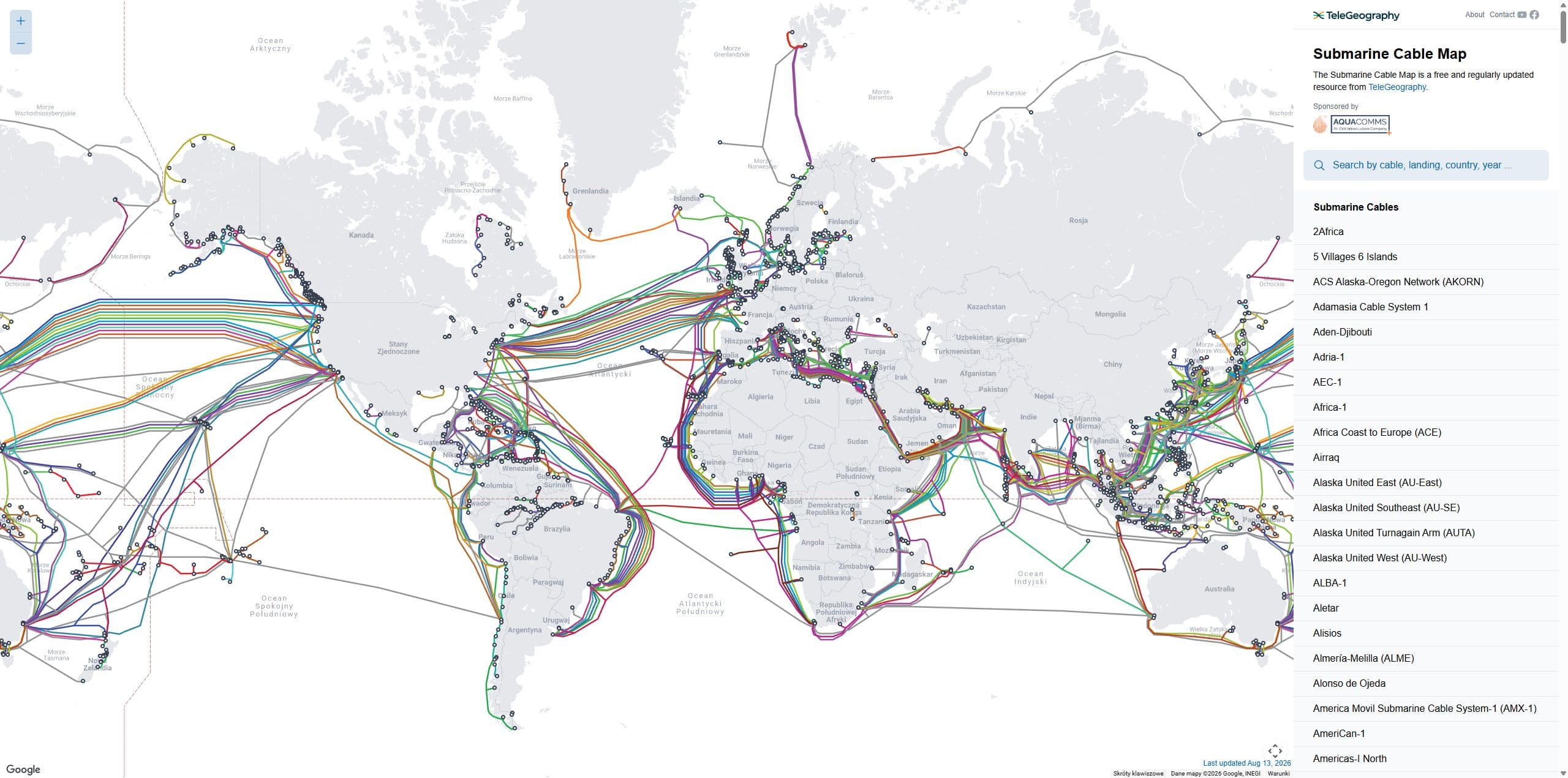

Mapa wygląda tak, jakby ktoś położył na oceanie plątaninę kolorowych nitek. Najgęściej jest między wschodnim wybrzeżem Stanów Zjednoczonych a Europą, w basenie Morza Śródziemnego i wokół Azji Południowo-Wschodniej. Nitki zbiegają się przy brzegu w małych kółkach. Każde z nich jest miejscem, w którym kabel wychodzi z morza i wchodzi do lądowej sieci.

Na stronie Submarine Cable Map można wyłączyć cały ten tłum i zostawić jedną trasę. Dopiero wtedy widać, że pojedynczy system potrafi połączyć kilka państw i ciągnąć się przez kilkanaście albo ponad 20 tysięcy kilometrów. Mapa TeleGeography śledzi w 2026 roku przeszło 600 kabli aktywnych i planowanych. Samych przewodów będących w użyciu jest łącznie ponad 1,5 miliona kilometrów.^[1]

Te liczby szybko robią się abstrakcyjne. Łatwiejszy do wyobrażenia jest kabel trzymany w dłoni. Na głębokim oceanie typowy kabel ma około 17-20 milimetrów średnicy, mniej więcej tyle co wąż ogrodowy.^[1][19] Wewnątrz biegną włókna optyczne. Każde ma szklany rdzeń o średnicy około 8-10 mikrometrów, wielokrotnie cieńszy od ludzkiego włosa.^[20] Tą niepozorną drogą przechodzi ponad 99 procent międzynarodowego przepływu danych.^[2]

Internet ma materialną postać. Ciekawsze jest to, jak przewód długości kilku tysięcy kilometrów trafia na dno oceanu, jak wysyła światło przez taką odległość i co robi się wtedy, gdy zahaczy o niego kotwica.

Telefon jest bezprzewodowy tylko przez chwilę

Smartfon łączy się radiowo ze stacją bazową. Laptop może używać Wi-Fi. Dalej dane zwykle jadą już światłowodem: przez miasto, między centrami danych, a przy ruchu między kontynentami także pod morzem. Satelita przydaje się tam, gdzie doprowadzenie przewodu jest trudne, oraz jako droga zapasowa. Nie przejął jednak głównego ruchu międzykontynentalnego. Światłowód ma ogromną pojemność, a wysłanie pojedynczego bitu jest w nim tańsze.^[1]

Nie istnieje jeden kabel nazwany "internetem". Jest sieć osobnych systemów należących do konsorcjów operatorów, prywatnych spółek i coraz częściej dużych firm technologicznych. TeleGeography wymienia Google, Meta, Microsoft i Amazon wśród najważniejszych inwestorów w nowe połączenia.^[1] Właściciel kabla sprzedaje albo wykorzystuje jego przepustowość, a operatorzy układają ruch przez wiele tras.

To ostatnie tłumaczy, dlaczego awaria nie zawsze pojawia się na ekranie użytkownika. Jeśli sieć ma wolne miejsce na innym kablu, kieruje pakiety objazdem. Droga może się wydłużyć, mogą powstać zatory, ale strona nadal się otwiera. Problem staje się poważny tam, gdzie kraj albo wyspa ma mało niezależnych połączeń, a kilka przewodów biegnie przez ten sam wąski korytarz.

W środku nie ma internetu

Rdzeń współczesnego kabla tworzą pary włókien optycznych. Jedno włókno prowadzi sygnał w jedną stronę, drugie w przeciwną. Urządzenia w stacjach brzegowych wysyłają w nie impulsy lasera. Informacja jest kodowana w świetle, a różne długości fali pozwalają przenosić wiele kanałów jednocześnie.

Samo szkło nie wystarcza. Włókna chronią kolejne warstwy tworzyw, żelu, metalu i polietylenu. W konstrukcji znajduje się też miedziany przewodnik. Nie niesie danych. Dostarcza prąd do repeaterów, czyli podwodnych wzmacniaczy optycznych rozmieszczonych na trasie. W typowym systemie dzieli je około 60-80 kilometrów.^[3][4]

Repeater nie rozpakowuje wiadomości i nie czyta pakietów. Wzmacnia osłabiony sygnał optyczny, żeby mógł przejść następny odcinek. Prąd podaje się ze stacji na lądzie. Kabel jest więc jednocześnie bardzo długą drogą dla światła i obwodem zasilającym urządzenia, do których po instalacji nie da się po prostu wysłać serwisanta.

Grubość zależy od miejsca. Na głębokim dnie, z dala od kotwic i sieci rybackich, wystarcza lżejsza konstrukcja o średnicy zbliżonej do węża ogrodowego. Przy brzegu kabel dostaje dodatkowe stalowe opancerzenie. Staje się grubszy i cięższy, bo właśnie płytka woda jest dla niego trudniejszym środowiskiem.^[1][5]

Ciśnienie kilku kilometrów wody brzmi groźnie, ale równomierny nacisk nie jest głównym wrogiem poprawnie zaprojektowanego przewodu. Więcej awarii powodują ludzie pracujący nad nim: trałowanie, narzędzia rybackie i kotwice.

Zanim statek wypłynie, dno trzeba przeczytać

Trasa widoczna na interaktywnej mapie jest uproszczeniem. TeleGeography zaznacza to wprost: linie pokazują, które punkty łączy system, lecz nie podają dokładnego położenia kabla.^[1] Prawdziwa droga powstaje po badaniu dna.

Projektanci zbierają dane batymetryczne, czyli pomiary głębokości i kształtu dna. Sprawdzają nachylenie zboczy, rodzaj osadów, uskoki, podwodne osuwiska, istniejące przewody, łowiska, kotwicowiska oraz infrastrukturę przybrzeżną. Kable nie zawsze biegną najkrótszą linią. Kilkadziesiąt dodatkowych kilometrów może być rozsądną ceną za ominięcie stromego stoku albo ruchliwej redy portowej.

W pobliżu brzegu dochodzą pozwolenia i wybór punktu wyjścia na ląd. Kabel musi przejść przez strefę falowania, plażę albo skaliste wybrzeże, a potem dotrzeć do stacji kablowej. Czasem wykopuje się rów. Czasem wykonuje przewiert pod plażą, żeby nie rozkopywać jej powierzchni i ominąć najbardziej ruchomą część dna.

ITU podaje, że od projektu do uruchomienia systemu mogą minąć ponad dwa lata.^[6] Samo opuszczanie kabla do wody jest tylko jednym etapem. Wcześniej trzeba zamówić przewód, repeatery i rozgałęzienia, uzyskać zgody w kilku państwach, przygotować stacje oraz sprawdzić trasę.

Kilometry kabla zwinięte pod pokładem

Kablowiec nie holuje przewodu za rufą jak długiej liny zabranej z fabryki. Kabel trafia do wielkich cylindrycznych zbiorników wewnątrz statku. Załoga układa go tam warstwami, tworząc ciasną spiralę. Poszczególne odcinki łączy się jeszcze podczas załadunku. Repeatery i rozgałęzienia muszą pojawić się we właściwej kolejności, bo na oceanie nie da się przełożyć zawartości zbiornika.

Układanie zaczyna się zwykle od brzegu. Koniec kabla może zostać wyprowadzony z kablowca na mniejszą jednostkę, podparty pływakami i przeciągnięty ku plaży. Po zamocowaniu na lądzie pływaki usuwa się kolejno, a przewód opada na przygotowaną trasę.

Na otwartym morzu statek płynie powoli, a maszyna wydająca kabel kontroluje jego naprężenie. Operator nie może po prostu odmierzać jednego kilometra przewodu na każdy kilometr ruchu statku. Dno ma stoki i doliny. Między rufą a miejscem zetknięcia z dnem kabel zwisa w wodzie krzywą nazywaną linią łańcuchową. System oblicza prędkość statku i tempo wydawania tak, żeby przewód położył się z odpowiednim luzem, lecz bez pętli i odcinków wiszących nad przeszkodami.^[7]

Na głębokim oceanie kabel najczęściej zostaje na powierzchni dna. Nie kopie się rowu na całej trasie przez Atlantyk. Na płytszych odcinkach, gdzie mogą sięgnąć kotwice i narzędzia rybackie, przewód się zakopuje. Pług kablowy ciągnięty za statkiem rozsuwa osad i wprowadza kabel pod dno. W innych warunkach pojazd ROV używa strumieni wody do rozluźnienia gruntu.

Zalecenia branżowe opisują typowy zakres pogrzebania od 0,5 do 3 metrów na głębokościach mniejszych niż 1500 metrów, jeśli pozwala na to rodzaj dna.^[5] To nie jest uniwersalna norma dla każdego morza. Skała, ruchome wydmy piaskowe i istniejąca infrastruktura mogą wymusić inną metodę albo pozostawienie fragmentu na powierzchni.

Pierwsza nić przenosiła pojedyncze litery

Dzisiejszy kabel światłowodowy wyrósł z telegrafu. W 1850 roku położono przewód przez kanał La Manche. Pierwsza próba szybko się nie udała, ale połączenie z 1851 roku działało i pokazało, że izolowany przewodnik może pracować pod wodą.^[8]

Ocean był inną skalą problemu. Kabel musiał wytrzymać własny ciężar podczas opuszczania na głębokość kilku kilometrów. Sygnał elektryczny rozmywał się na długim przewodzie. Izolację wykonywano z gutaperki, tworzywa pozyskiwanego z soku drzew rosnących w Azji Południowo-Wschodniej. Wokół miedzianego rdzenia układano ochronę z włókien i żelaznych drutów.^[8][9]

W 1858 roku Europa i Ameryka Północna po raz pierwszy wymieniły wiadomości przez kabel transatlantycki. Królowa Wiktoria przesłała depeszę prezydentowi Jamesowi Buchananowi. Sukces trwał krótko. Przewód przestał działać po kilku tygodniach. Zbyt wysokie napięcie używane przez Wildmana Whitehouse'a uszkodziło izolację, a sam projekt miał problemy z jakością wykonania i rozumieniem zachowania długiej linii.^[8][10]

Trwałe połączenie udało się uruchomić w 1866 roku. Parowiec Great Eastern mógł zabrać cały kabel, zamiast dzielić go między dwa statki. William Thomson, późniejszy lord Kelvin, opracował czułe przyrządy do wykrywania słabego sygnału i pomagał obliczać siły działające podczas układania. Great Eastern położył nową linię, a następnie odnalazł i podniósł kabel zgubiony podczas próby z 1865 roku.^[8][9]

W tej historii pojawia się metoda, która nie zniknęła. Załoga odzyskiwała przewód z dna za pomocą grapnela, haka ciągniętego za statkiem. Współczesny sprzęt jest dokładniejszy, statki mają pozycjonowanie dynamiczne i zdalnie sterowane pojazdy. Sam pomysł podniesienia kabla hakiem nadal jednak pracuje.

Miedź zaczęła mówić, szkło zaczęło przesyłać dane

Pierwsze kable przenosiły telegraf. Transatlantycka rozmowa telefoniczna po własnym przewodzie stała się możliwa dopiero w 1956 roku, po uruchomieniu TAT-1. Trzy dekady później pojawiła się zmiana, na której stoi dzisiejsza sieć.

14 grudnia 1988 roku ruszył TAT-8, pierwszy transatlantycki kabel światłowodowy. Łączył Stany Zjednoczone, Wielką Brytanię i Francję. Miał 5846 kilometrów długości, przepustowość 280 megabitów na sekundę i mógł obsłużyć około 40 tysięcy jednoczesnych rozmów telefonicznych.^[11]

Te parametry brzmią dziś skromnie. Były jednak czterokrotnie większe niż w poprzednich kablach telefonicznych.^[12] Co ważniejsze, informacja przestała jechać jako sygnał elektryczny w miedzianym torze. Zaczęła poruszać się w postaci światła po szkle.

Nowe systemy używają wielu par włókien i wielu długości fali. Ich przepustowość projektową liczy się w setkach terabitów na sekundę. Nie znaczy to, że od pierwszego dnia pracują z pełną wartością z folderu producenta. TeleGeography odróżnia pojemność potencjalną od uruchomionej. Operatorzy dokładają sprzęt na końcach i zwiększają wykorzystanie wraz z popytem.^[1]

Kabel pęka częściej, niż słychać w wiadomościach

Według ICPC na świecie dochodzi przeciętnie do około 150-200 uszkodzeń kabli rocznie. Około 70-80 procent ma związek z przypadkową działalnością człowieka, przede wszystkim rybołówstwem i kotwicami.^[13] ITU odnotowało ponad 200 napraw w samym 2023 roku.^[2]

To koryguje popularny obraz rekina przegryzającego internet. Takie przypadki się zdarzały, lecz nie są istotną przyczyną współczesnych awarii. W danych ICPC za lata 2007-2014 ugryzienia ryb nie spowodowały żadnej odnotowanej awarii. Znacznie bardziej niebezpieczny jest ciężki przedmiot ciągnięty po dnie przez statek.^[1]

Na głębokim oceanie pojawiają się inne ryzyka. Trzęsienie ziemi może uruchomić podwodne osuwisko i mętny prąd niosący osad. Taki ruch potrafi przerwać kilka kabli przebiegających tym samym korytarzem. Awarii ulegają też repeatery i złącza, choć uszkodzenia elementów podwodnych są rzadsze niż zdarzenia z udziałem statków.^[1][13]

Niezniszczalnego kabla nie da się zbudować. Sieć chronią różne trasy, zapas przepustowości i możliwość przełączenia ruchu. Jeśli dwa przewody dochodzą do brzegu w tym samym miejscu i biegną obok siebie, na mapie są dwiema liniami, ale dla kotwicy albo osuwiska mogą być jednym punktem awarii.

Naprawa zaczyna się na lądzie, kończy hakiem

Stacje brzegowe mierzą sygnał i odbicia w światłowodzie, żeby oszacować odległość do uszkodzenia. Potem specjalistyczny statek płynie we wskazany rejon. Sam rejs może potrwać dłużej niż techniczna część pracy. Potrzebne są też pozwolenia, odpowiednia pogoda i wolny kablowiec. Wytyczne ITU podają typowy czas naprawy od jednego do trzech tygodni, zależnie od miejsca, głębokości i dostępności jednostki.^[14]

Jeżeli przewód leży głęboko, statek przeciąga po dnie grapnel. Hak odnajduje kabel, przecina go albo chwyta i podnosi. Gdy uszkodzenie nie rozerwało przewodu całkowicie, załoga często i tak przecina go na dnie, żeby wyciągnąć oba końce osobno. Jeden koniec trafia na pokład, zostaje sprawdzony i połączony z zapasowym odcinkiem. Potem statek podnosi drugi koniec i wykonuje kolejne złącze.^[15]

Łączenie kilku mikroskopijnych włókien odbywa się w czystym pomieszczeniu na statku. Każde trzeba zespawać, zmierzyć i zabezpieczyć. Nowy odcinek jest dłuższy od wyciętego fragmentu, bo oba końce musiały dotrzeć na powierzchnię. Po testach załoga opuszcza powstałą pętlę na dno, zwykle prostopadle do pierwotnej trasy. Na płytkiej wodzie ROV może ponownie zakopać naprawiony fragment.^[15][16]

W 1865 roku Great Eastern szukał utraconego kabla na Atlantyku za pomocą haków i lin. W 2026 roku światłowód niesie nieporównywalnie więcej informacji, a statek wie znacznie dokładniej, gdzie stoi. Mimo to człowiek nadal musi spuścić metalowy hak kilka kilometrów w dół, zaczepić przewód grubości węża i wyciągnąć go na falujący pokład.

Ile kosztuje oceaniczna kreska

Ceny zależą od długości, liczby włókien, liczby punktów wyjścia, głębokości, opancerzenia i sytuacji prawnej na trasie. TeleGeography szacuje koszt samego kabla na około 6-20 tysięcy dolarów za kilometr. Typowy system transatlantycki długości około 7000 kilometrów może kosztować w przybliżeniu 250 milionów dolarów, a trasa przez Pacyfik około 400 milionów.^[3]

W cenie są badania dna, produkcja repeaterów, statki, stacje brzegowe, zezwolenia, zapas części i umowy serwisowe. Kabel projektuje się zwykle na co najmniej 25 lat pracy, ale nie oznacza to automatycznej daty wyłączenia. Niektóre systemy działają dłużej. Inne kończą życie wcześniej, bo nowsza trasa oferuje większą pojemność przy niższym koszcie.^[1][17]

Wyłączony kabel może zostać na dnie. Może też zostać wydobyty dla surowców albo przełożony w inne miejsce. W 2025 roku Subsea Environmental Services zaczęło podnosić TAT-8 z dna u wybrzeży Portugalii. W sierpniu kablowiec przywiózł do portu pierwsze 1012 kilometrów starego systemu.^[18] Historia pierwszego światłowodu przez Atlantyk domyka się więc na pokładzie statku podobnie jak się zaczęła: od podnoszenia przewodu z dna.

Linie na mapie są fizyczne

Interaktywna mapa jest wciągająca, bo pozwala śledzić nazwy i odległości. Ma jednak uboczny efekt. Kolorowe trasy zaczynają wyglądać jak warstwa interfejsu, jak wizualizacja czegoś niematerialnego.

Pod każdą linią stoi seria bardzo fizycznych czynności. Ktoś zbadał osad. Fabryka nawinęła tysiące kilometrów kabla do zbiornika. Statek przeszedł trasę z prędkością kilku węzłów. Pług schował przewód przy brzegu, a na głębokiej wodzie kabel po prostu osiadł na dnie.

Kiedy otwieramy stronę z innego kontynentu, światło przechodzi przez włókna, repeatery i stację brzegową. Bezprzewodowa jest tylko część tej drogi. Reszta leży w mule, na skale albo w rowie pod plażą. Ma ponad 1,5 miliona kilometrów długości i od czasu do czasu trzeba ją wyłowić hakiem.

Źródła i dalsza lektura

[rozwiń +]

1. TeleGeography, "Submarine Cable Frequently Asked Questions", aktualizacja 2026. Dane o liczbie i długości kabli, ich budowie, właścicielach, przepustowości, awariach oraz zasadach działania mapy.
2. International Telecommunication Union, "Submarine Cable Resilience", 2025-2026. Udział kabli w międzynarodowym przepływie danych oraz liczba napraw zgłoszonych w 2023 roku.
3. TeleGeography, "The Economics of Submarine Cables", 2026. Podział systemu na część podwodną i lądową, odstępy między repeaterami oraz orientacyjne koszty budowy.
4. Google Cloud, Stephanie Wong, "Google's subsea fiber optics, explained", 2022. Opis działania włókien, zasilania i wzmacniania sygnału oraz współczesnych systemów o wielu parach włókien.
5. International Cable Protection Committee, "Government Best Practices for Protecting and Promoting Resilience of Submarine Telecommunications Cables", wersja 1.2. Dane o typowych głębokościach pogrzebania kabla i ochronie przed kotwicami oraz rybołówstwem.
6. International Telecommunication Union, "Submarine cable resilience: overview", 2024. Informacja o liczbie systemów i czasie potrzebnym od projektu do uruchomienia kabla.
7. National Oceanic and Atmospheric Administration, "Quintillion Subsea Cable Project", dokumentacja środowiskowa projektu. Opis kontrolowania luzu, linii łańcuchowej i układania kabla zgodnie z profilem dna.
8. National Museum of American History, Bernard S. Finn, "Thoughts provoked by the 150th anniversary of the Trans-Atlantic Telegraph Cable", 2016. Historia prób z lat 1857-1858, rola gutaperki, Cyrusa Fielda, Williama Thomsona i Great Eastern.
9. Edward B. Bright, "Description of the Manufacture, Laying and Working of the Cables of 1865 and 1866", odczyt z 6 grudnia 1866. Źródło z epoki dotyczące konstrukcji oraz układania kabli atlantyckich.
10. Science Museum, "Information Age: The Cable". Zestawienie krótkiego działania kabla z 1858 roku i trwałego sukcesu osiem lat później.
11. IEEE Communications Society, "First Optical Transatlantic Cable TAT-8", 1988. Data uruchomienia, długość i przepustowość pierwszego transatlantyckiego kabla światłowodowego.
12. Congressional Research Service, "Undersea Telecommunication Cables: Technology Overview and Issues for Congress", 2022. Chronologia kabla telegraficznego, telefonicznego i TAT-8 oraz porównanie ich pojemności.
13. International Cable Protection Committee, "Charting Submarine Cables Is Critical for Maritime Safety and Infrastructure Protection", 2025. Liczba awarii i udział przypadkowych uszkodzeń przez rybołówstwo oraz kotwice.
14. International Telecommunication Union, ITU-T G. Supplement 41, "Design guidelines for optical fibre submarine cable systems", 2024. Budowa złączy, warunki naprawy i szacowany czas przywrócenia kabla.
15. TeleGeography, Tim Stronge, pisemne zeznanie dotyczące bezpieczeństwa kabli podmorskich, 2025. Kolejne etapy lokalizacji, podnoszenia i łączenia uszkodzonego kabla.
16. International Cable Protection Committee, "Submarine cable maintenance", 2018. Schemat naprawy z użyciem grapnela lub ROV i odkładania zapasowego odcinka na dno.
17. TeleGeography, "Is the Lifespan of a Submarine Cable Really 25 Years?", 2023. Wyjaśnienie różnicy między projektową i ekonomiczną długością życia systemu.
18. Jane Ruffino, "Say Goodbye to the Undersea Cable That Made the Global Internet Possible", "Wired", 2026. Reportaż z odzyskiwania TAT-8, zawierający datę rozpoczęcia prac i długość pierwszej wydobytej partii kabla.
19. OCC Corporation, "OCC-SC500 Submarine Cable", katalog producenta. Specyfikacja lekkiego kabla głębokowodnego o średnicy zewnętrznej 17 mm, przeznaczonego do pracy na głębokości do 8000 m.
20. Corning Optical Communications, specyfikacja włókna jednomodowego OS2. Średnica rdzenia 8,2 µm, szklanego płaszcza 125 µm i powłoki 242 µm.

Informacja o ilustracjach

Grafika otwierająca jest zrzutem interaktywnej Submarine Cable Map wykonanym 23 sierpnia 2026 roku. TeleGeography udostępnia odwołania do mapy i jej zrzuty na licencji CC BY-SA 4.0. Plik zapisano lokalnie w formacie PNG. Nie zmieniano treści mapy ani jej kolorów.

Schemat przekroju kabla wykonał Mysid na podstawie ilustracji z amerykańskiego patentu nr 4278835. Plik źródłowy jest oznaczony w Wikimedia Commons jako należący do domeny publicznej. Lokalna kopia SVG nie została zmodyfikowana.

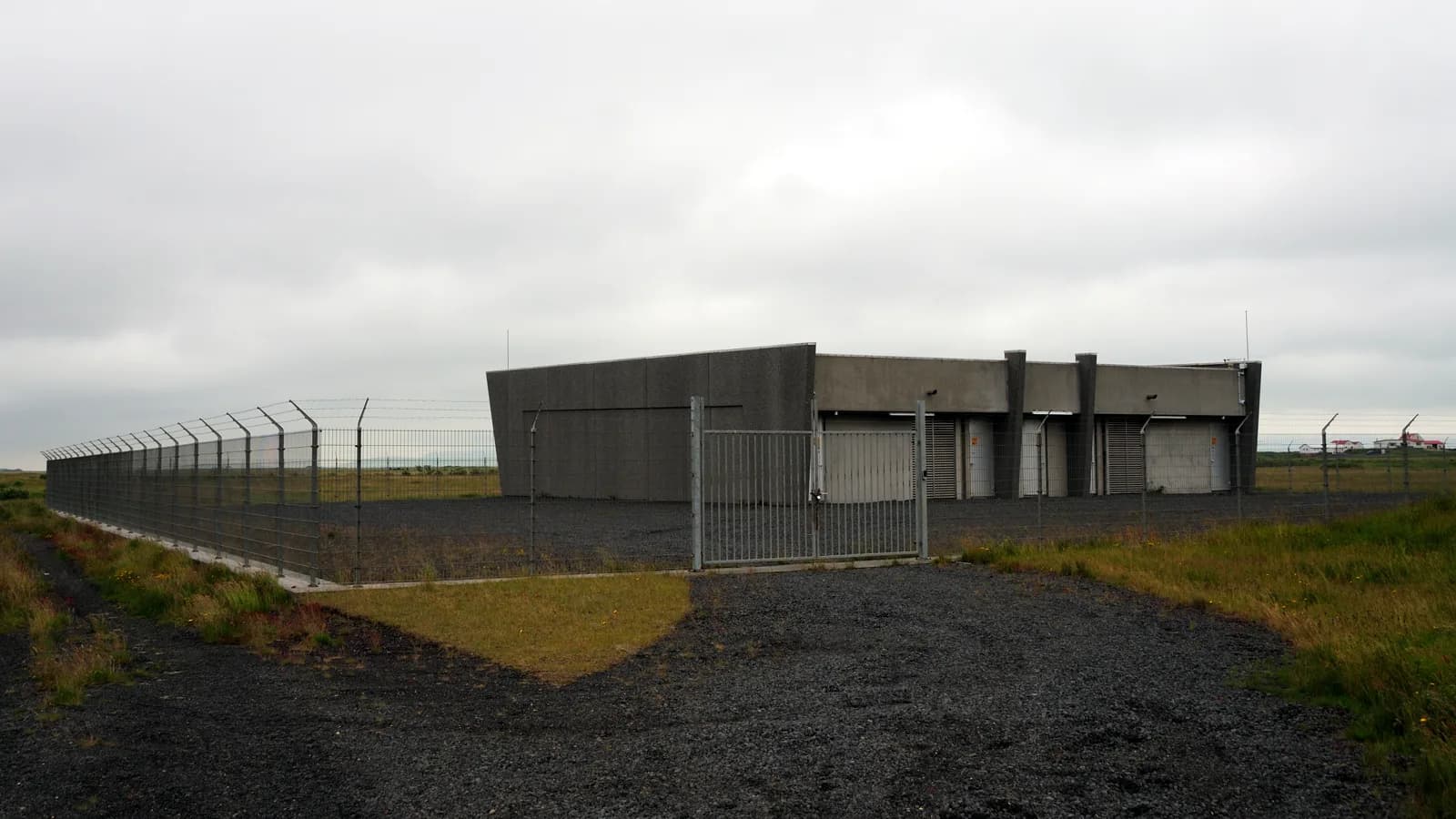

Zdjęcie stacji w Landeyjarsandur wykonał Philipp Weigell. Oryginał w Wikimedia Commons jest dostępny na licencji CC BY 3.0. Na potrzeby strony zdjęcie zmniejszono do szerokości 1600 pikseli i przekonwertowano do formatu WebP, bez kadrowania i zmiany treści.
