Ciepłownictwo miejskie: niewidzialna sieć pod chodnikiem

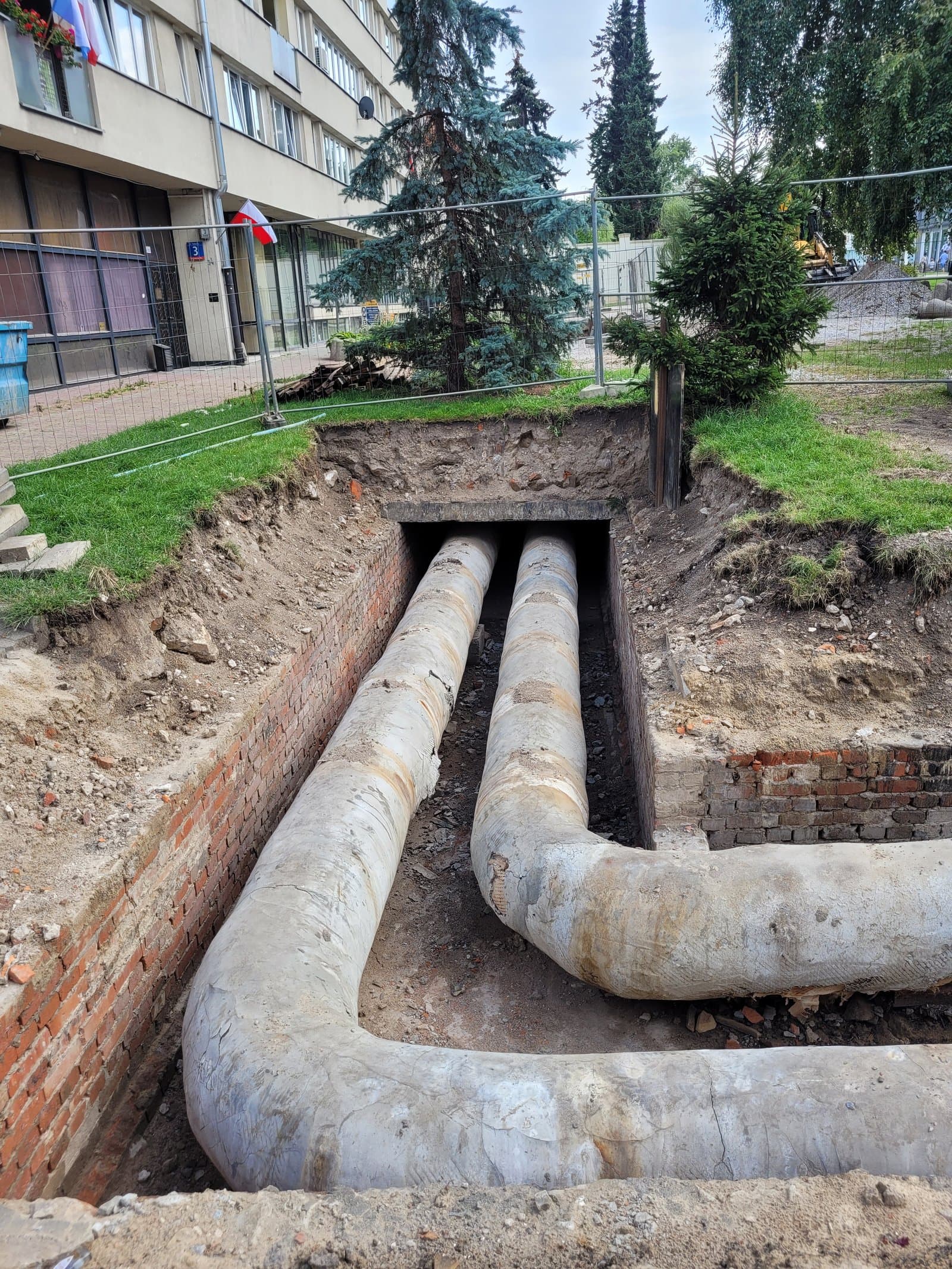

W wykopie leżą dwie rury obok siebie. Jedna prowadzi gorącą wodę z elektrociepłowni. Druga zabiera wodę już schłodzoną. Między nimi a ziemią jest pianka i czarny płaszcz z tworzywa. Całość wygląda jak kabel energetyczny powiększony do skali magla. Po kilku dniach wykop zasypią, położą kostkę albo asfalt i znowu zostanie tylko właz.

To jest ciepłownictwo systemowe. W Polsce rzadko nazywa się je pełnym imieniem. Mówi się "ciepło z sieci", "miejskie" albo "idzie z elektrociepłowni". Za tymi słowami stoi jedna z największych infrastruktur ciepłowniczych w Europie: ponad 23 tysiące kilometrów sieci u koncesjonowanych przedsiębiorstw, według raportu Urzędu Regulacji Energetyki za 2024 rok.^[1]

Pytanie jest proste. Co dokładnie krąży pod chodnikiem i skąd wzięła się sieć, która w wielu miastach działa tak dobrze, że przestaje być zauważalna?

Zamknięty obieg, nie para z komina

Najkrótszy model działania wygląda tak. W źródle (ciepłowni albo elektrociepłowni) woda sieciowa jest podgrzewana. Pompy tłoczą ją rurociągiem zasilającym do budynków. Tam, w węźle cieplnym, przez wymiennik ciepła oddaje energię do instalacji w bloku: kaloryferów i często ciepłej wody użytkowej. Schłodzona woda wraca rurociągiem powrotnym do źródła i cykl zaczyna się od nowa.^[2][3]

Woda sieciowa zwykle nie miesza się z wodą z kranu. W wymienniku ciepło przechodzi przez ściankę. To ważne, bo woda w sieci jest przygotowana do obiegu energetycznego: zdemineralizowana, odgazowana, prowadzona pod ciśnieniem. W typowych polskich projektach sieci wysokoparametrowej temperatura obliczeniowa na zasilaniu bywa rzędu 130 °C, a na powrocie około 70 °C, przy ciśnieniu nominalnym rzędu 1,6 MPa.^[4] To nie są parametry, które powinny trafić bezpośrednio do grzejnika w mieszkaniu.

Część systemów historycznie używała pary zamiast wody. Para pozwala osiągnąć wyższe temperatury, przydatne zwłaszcza w przemyśle, ale ma większe straty ciepła na trasie.^[3] W typowym polskim mieście mieszkaniowym dziś dominuje woda.

Lockport, Powiśle, Żerań

Idea nie zaczęła się w PRL. W 1877 roku amerykański inżynier Birdsill Holly uruchomił w Lockport w stanie Nowy Jork komercyjny system centralnego ogrzewania parą. Duży kocioł zasilał kilka budynków przez izolowane rury. Klient płacił za zużycie, mierzone przez wodę skroplin. ASME uznało ten układ za kamień milowy inżynierii.^[5]

W Warszawie przed wojną ogrzewanie centralne było rzadkością. Instytut Badań Strukturalnych podaje, że tylko co dziesiąty budynek miał centralne ogrzewanie, a istniejące instalacje nie tworzyły wspólnej miejskiej sieci. Kotłownie obsługiwały pojedyncze kamienice albo pałacyki.^[6]

Ogólnomiejski system pojawił się po wojnie. W 1953 roku elektrownia na Powiślu została przystosowana do pracy skojarzonej. W sezonie 1953/1954 ciepło z niej poszło do Pałacu Kultury i Nauki oraz kilku budynków na trasie rurociągu, między innymi do Teatru Polskiego i gmachu Ministerstwa Finansów.^[7] W 1954 roku uruchomiono elektrociepłownię Żerań. W 1961 roku powstała Elektrociepłownia Siekierki, później do układu dołączyły źródła Kawęczyn i Wola.^[6]

Żerań budowano z dokumentacją i urządzeniami z ZSRR, bo lokalnych doświadczeń w tej skali brakowało. Pierwszą turbinę uruchomiono 21 lipca 1954 roku. W latach 1956-1961 ciepło objęło pierwsze osiedla na Pradze, część Śródmieścia i Żoliborz.^[8]

Został jeszcze problem Wisły. Żerań leży na prawym brzegu, a duża część odbiorców na lewym. Zamiast prowadzić rury daleko wzdłuż rzeki albo budować lekki most tylko dla ciepłociągu, wybrano tunel. Roboty zaczęły się w marcu 1959 roku. Przekrój zaprojektowano na dwa rurociągi o średnicy 900 mm w grubej izolacji oraz chodnik. Tunel drążono ręcznie, bez tarczy, z obu brzegów naraz. W lipcu 1960 roku nastąpiło przebicie. Długość odcinka od szybu do szybu przekraczała 900 metrów.^[9]

To nie jest anegdota o heroizmie budowy. To dowód, że ciepło sieciowe od początku traktowano jak infrastrukturę porównywalną z mostem albo linią kolejową: coś, bez czego duże miasto nie da się wygodnie odbudować.

Dwie rury, kanał i pianka

W starszej technologii rury układano w betonowych kanałach. Izolację montowano na budowie. Kanał przykrywano płytami i zasypywano. Taki układ nazywa się siecią kanałową. Działa do dziś w wielu miastach, ale ma słabe punkty. Woda gruntowa potrafi dostać się do kanału, zawilgocić izolację i podnieść straty. Awarię często widać dopiero wtedy, gdy z włazu unosi się para albo gdy woda sieciowa wypłynie na powierzchnię.^[10][11]

Od lat 90. w Polsce coraz częściej stosuje się rury preizolowane. W fabryce stalowa rura przewodowa dostaje izolację z pianki poliuretanowej i płaszcz z polietylenu o dużej gęstości. W izolację wkładane są przewody alarmowe. Jeśli izolacja wilgotnieje, system potrafi wskazać odcinek, zanim dojdzie do perforacji rury i przerwy w dostawie.^[11][12]

Różnica między technologiami widać też w definicji awarii. Przy sieci kanałowej awaria kojarzy się z wyciekiem. Przy preizolowanej za sygnał ostrzegawczy wystarczy już zawilgocenie izolacji.^[12] Dlatego latem ciepłownicy rozkopują ulice nawet wtedy, gdy kaloryfery stoją zimne. Naprawa latem jest tańsza i mniej bolesna niż awaria w lutym.

Węzeł w piwnicy

Budynek nie jest "wpięty" w sieć jak do gniazdka. Na styku sieci miejskiej i instalacji wewnętrznej stoi węzeł cieplny. To pomieszczenie z wymiennikami, zaworami, pompami i automatyką. Tam ciepło z obiegu wysokoparametrowego przechodzi do obiegu budynku. Tam też często przygotowuje się ciepłą wodę użytkową.^[2]

Automatyka pogodowa obniża lub podnosi parametry w zależności od temperatury na zewnątrz. Im cieplejszy dzień, tym mniej energii trzeba wpompować w grzejniki. To brzmi banalnie, ale w skali miasta oznacza różnicę między dogrzewaniem chodników przez nieszczelną sieć a dogrzewaniem mieszkań.

W Warszawie Veolia Energia Warszawa podaje około 19 tysięcy węzłów cieplnych przy sieci długości około 1900 km. Spółka określa tę sieć jako największą w Unii Europejskiej i czwartą na świecie, a ciepło systemowe ma docierać do około 80% budynków w stolicy, z którego korzysta ponad 1,4 mln mieszkańców.^[13] Instytut Badań Strukturalnych wcześniej pisał o niemal 1800 km i jednym z najwyższych udziałów ciepła sieciowego w zużyciu ciepła w Polsce.^[6] Liczby rosną z modernizacją, ale rząd wielkości jest jasny: to nie lokalna kotłownia osiedlowa, tylko system miejski.

Kogeneracja, czyli po co prąd i ciepło naraz

Elektrociepłownia produkuje prąd i ciepło w jednym procesie. Po polsku mówi się o wytwarzaniu skojarzonym albo kogeneracji. Urząd Regulacji Energetyki przypomina, że w 2024 roku udział ciepła z kogeneracji w produkcji ciepła ogółem wyniósł 64%.^[1]

Sens jest termodynamiczny. W elektrowni kondensacyjnej duża część energii paliwa kończy się jako ciepło odpadowe. W układzie skojarzonym to ciepło nie jest tylko "odpadem do wywalenia do rzeki". Trafia do sieci. Nie oznacza to magicznej sprawności 100%. Oznacza, że z tej samej porcji paliwa da się sprzedać dwa produkty: kilowatogodziny i gigadżule.

W raporcie URE za 2024 rok węgiel kamienny i brunatny nadal stanowił 57,4% paliw zużywanych w źródłach ciepła, choć udział paliw węglowych systematycznie spada.^[1] Forum Energii w edycji 2025 wskazuje, że ciepło sieciowe dociera do około 52% gospodarstw domowych, a długość sieci przekracza 22 tysiące kilometrów, co stawia Polskę wśród europejskich liderów pod względem skali.^[14]

To napięcie jest charakterystyczne. Polska ma infrastrukturę, której wiele krajów Zachodu dopiero się uczy budować od zera. Jednocześnie ta infrastruktura wciąż stoi w dużej mierze na węglu.

Co widać z chodnika

Z powierzchni sieć zdradza się drobnymi sygnałami.

Duży, często ciężki właz albo pokrywa komory. Komora ciepłownicza to podziemny punkt z armaturą odcinającą, regulacyjną i czasem pomiarową. W opisach warszawskiego systemu pojawiają się tysiące takich komór.^[15]

Para z włazu zimą. To nie musi oznaczać, że w rurach płynie para. Częściej chodzi o gorącą wodę albo wilgoć, która trafia do kanału albo komory i odparowuje. Przy starej sieci kanałowej taki obraz bywa wczesnym sygnałem problemów z izolacją albo nieszczelnością.^[10]

Żółte oznaczenia na asfalcie przed remontem. Dwie równoległe linie wykopu. Rury w czarnej otulinie, które wyglądają "za grubo" na zwykłą wodociągówkę. I kominy elektrociepłowni na horyzoncie, które mieszkańcy znają z widoku, ale rzadko łączą z kaloryferem w salonie.

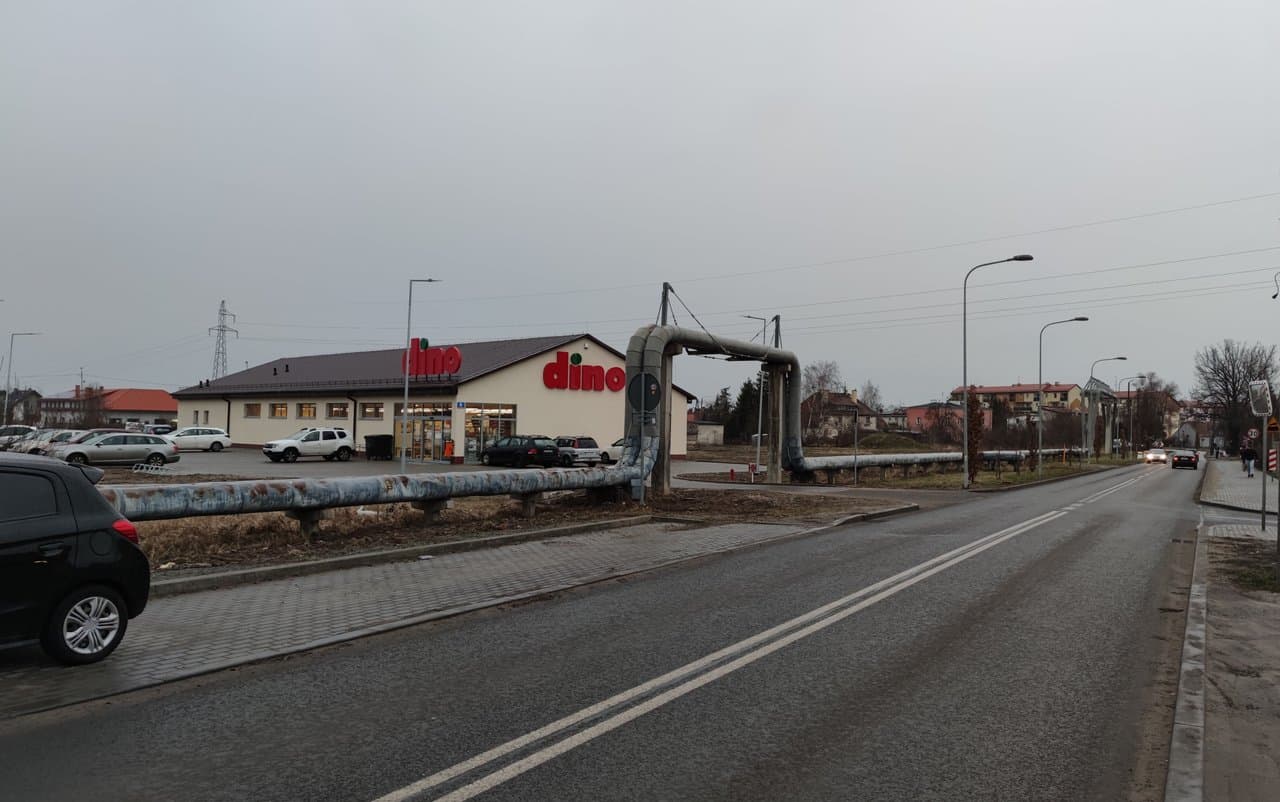

W małym mieście ciepłociąg bywa widoczny nad ziemią, zwłaszcza przy przejściach przez tory albo rowy. W centrum dużego miasta prawie wszystko schodzi pod jezdnię, bo miejsce na powierzchni jest droższe od miejsca w gruncie.

Mity, które lubi internet

Pierwszy mit: "ciepło sieciowe to para z PRL". W wielu systemach czynnikiem jest woda. Para była i bywa używana, ale nie jest synonimem całej branży.^[3]

Drugi mit: "skoro jest sieć, to musimy mieć węgiel". Sieć jest rurą. Rura nie wie, czy wodę podgrzał węgiel, gaz, biomasa, ciepło odpadowe z przemysłowej instalacji, spalarnia odpadów czy pompa ciepła. To właśnie dlatego w strategiach transformacji ciepłownictwo systemowe wraca jako narzędzie, a nie tylko relikt. Można zmieniać źródła, nie wymieniając grzejników w tysiącach mieszkań.^[14]

Trzeci mit: "jak jest awaria, to zawsze wina zimy". Duża część pracy sieci dzieje się latem: wymiana odcinków kanałowych na preizolowane, przeglądy komór, dopieszczanie automatyki. Veolia w Warszawie podaje, że na modernizację i rozwój przeznacza około 100 mln zł rocznie.^[13] To nie jest argument reklamowy do powtarzania bezkrytycznie. To rząd wielkości, który tłumaczy, czemu w sierpniu znowu rozkopano ulicę.

Dlaczego akurat Polska

Skala polskiego ciepłownictwa nie wzięła się z mody na ekologię. Wzięła się z powojennej urbanizacji, budownictwa wielorodzinnego, dostępności węgla i decyzji, żeby ogrzewać miasta centralnie, a nie tysiącem małych kotłowni. Ten sam model, który dał wygodę i ograniczył dym z lokalnych pieców, zostawił też uzależnienie od dużych źródeł i paliw kopalnych.

Dziś widać obie strony rachunku. Po stronie plusów: możliwość podłączenia wielu budynków do jednego, kontrolowanego źródła, kogeneracja, mniejsza liczba kominów w centrum, infrastruktura gotowa na nowe paliwa. Po stronie minusów: straty na starych odcinkach, koszty modernizacji, taryfy, węgiel, który schodzi za wolno, oraz fakt, że sieć jest niewidoczna, więc łatwo o niej zapomnieć, dopóki nie padnie.

W 2024 roku sprzedaż ciepła u koncesjonowanych przedsiębiorstw spadła do 322,5 tys. TJ, najniższego poziomu w kolejnym już roku spadków, przy jednoczesnym wzroście długości sieci do 23 016,54 km.^[1] Sieć rośnie, a sprzedaż spada. To nie musi oznaczać upadku. Może oznaczać cieplejsze zimy, lepszą izolację budynków i mniejszy popyt. Dla operatora i tak jest to sygnał, że infrastruktura musi zarabiać na coraz mniejszej ilości sprzedanego ciepła.

Wróć do włazu

Najłatwiej zrozumieć ciepłownictwo, gdy ktoś rozkopie chodnik. Wtedy widać, że "ciepło z sieci" nie jest abstrakcją z faktury. To fizyczny obieg: źródło, dwie nitki, komory, węzeł, grzejnik, powrót.

Resztę czasu system ma być niewidzialny. I właśnie dlatego warto o nim wiedzieć. W polskich miastach pod stopami leży jedna z największych maszyn ciepła w Europie. Działa, gdy o niej nie myślisz. Przestaje być tłem dopiero wtedy, gdy z włazu idzie para albo gdy latem znowu stoją barierkami.

---
