Acoustic mirrors: betonowe uszy, które słuchały samolotów przed radarem

Stoi w krajobrazie jak porzucona antena satelitarna, tylko że jest z betonu, ma kilkadziesiąt metrów długości i patrzy w stronę morza. Obok dwie mniejsze czasze, też betonowe, też zwrócone ku Kanałowi La Manche. Dziś wokół nich woda po żwirowni, trzciny i rezerwat RSPB. Kiedyś był tu poligon słuchu.

Nazywa się je acoustic mirrors, sound mirrors albo potocznie listening ears: lustrami akustycznymi, uszami. Zanim pojawił się radar, Wielka Brytania budowała je po to, żeby usłyszeć samolot wcześniej, niż go zobaczy.^[1]

Pytanie jest proste. Jak działa betonowe ucho, dlaczego przegrało z falą radiową i co z tego programu zostało, kiedy same lustra już nie miały sensu?

Soczewka dla dźwięku, nie dla światła

Model jest bliski temu, co w muzeach nauki robią "whisper dishes". Fala dźwiękowa pada na wklęsłą, twardą powierzchnię. Powierzchnia odbija ją i zbiera w okolicy ogniska. Tam stawia się mikrofon albo słuchawkę. Nie ma tu magii. Energia rozproszona na dużym odcinku frontu fali trafia po prostu do małego czujnika.^[2]

W dużych brytyjskich lustrach wojskowych odbłyśniki nie były klasycznymi parabolami. Według opisów stanowiska w Denge powierzchnie są sferyczne. Sfera ma praktyczną zaletę przy namierzaniu kierunku: nie trzeba obracać całej ciężkiej czaszy. Wystarczy przesuwać mikrofon wzdłuż ogniskowej krzywej. Ten sam pomysł wraca w radioteleskopie Arecibo, też sferycznym, nie parabolicznym.^[1]

Im większa czasza, tym lepiej radzi sobie z dłuższymi falami. Silnik samolotu z lat 20. i 30. dawał niski, dudniący dźwięk. Mała miseczka go nie złapie. Duża betonowa ściana tak.

Najpierw armaty, potem samoloty

Historia nie zaczyna się od lotnictwa. Zaczyna się od artylerii w I wojnie światowej. Brytyjczycy i Francuzi rozwijali sound ranging: sieć mikrofonów i obliczeń, która miała wskazać pozycję działa po dźwięku wystrzału i fali pocisku.^[3]

Przełomem okazał się mikrofon z rozgrzanym drutem (hot-wire microphone), nad którym pracował fizyk William Sansome Tucker. Drut reagował na zmiany ciśnienia i przepływu powietrza związane z przechodzącą falą. Dzięki temu dało się rozróżniać sygnały, których zwykłe ucho albo zwykły mikrofon nie sortowały czysto.^[4][5]

Po wojnie ten sam człowiek i ta sama logika poszły w powietrze. Skoro da się namierzyć działo po dźwięku, może da się namierzyć samolot po silniku, zanim będzie nad miastem. Po nalotach zeppelinów i bombowców na Brytanię w latach 1914-1918 pytanie nie było akademickie.^[3]

Trzy uszy w Denge

Najlepiej zachowany kompleks stoi między Greatstone-on-Sea a lotniskiem Lydd, na półwyspie Dungeness w Kent. Potocznie mówi się o Denge albo o lustrach Dungeness. To jedyne miejsce w Wielkiej Brytanii, gdzie obok siebie stoją trzy kolejne generacje projektu.^[6][7]

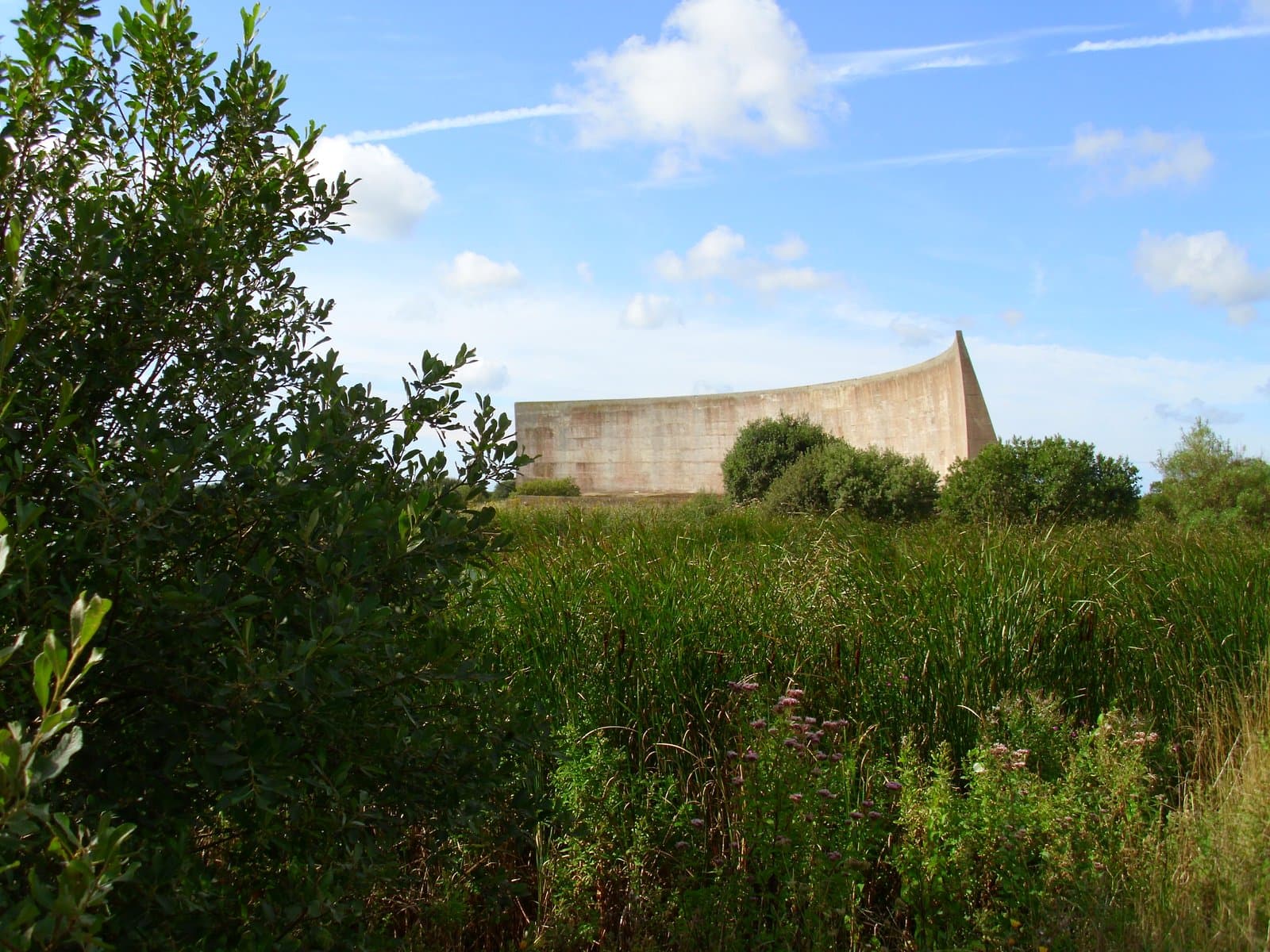

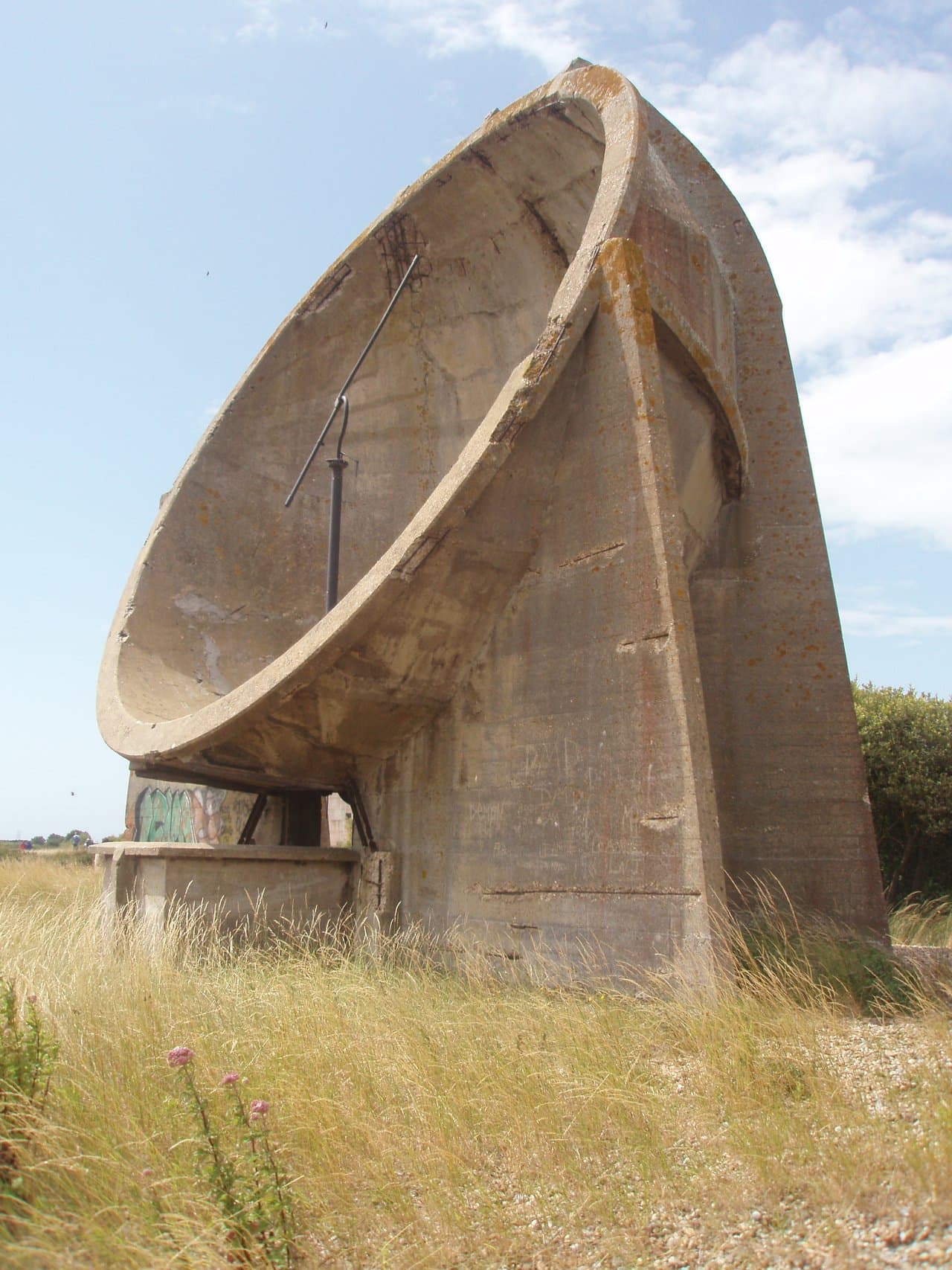

Pierwsze lustro, z 1928 roku, to pionowa płyta żelbetowa z płytkim naczyniem o średnicy 20 stóp (ok. 6,1 m) i cokołem pod stojak mikrofonu. W 1930 roku dołączyła głębsza misa o średnicy 30 stóp (ok. 9,1 m). W tym samym roku powstała ściana o długości 200 stóp (ok. 61 m): wysoki, łukowaty betonowy ekran, przed którym ustawiano szereg mikrofonów.^[7]

Trzy kształty nie są kaprysem architekta. To zapis eksperymentu. Mniejsza czasza zbierała mniej. Większa dawała lepszą czułość. Ściana 200 stóp działała jak szeroki kolektor i pozwalała szukać kierunku w poziomie przez porównanie sygnałów z kolejnych mikrofonów ustawionych przed łukiem.^[1][8]

W korzystnych warunkach mikrofony na zakrzywionych powierzchniach miały łapać dźwięk samolotów z odległości rzędu 8-24 mil (ok. 13-39 km). Takie przedziały podają brytyjskie karty dziedzictwa. Nie należy ich czytać jak stałej gwarancji. Zależały od wiatru, wilgotności, hałasu tła i typu maszyny.^[7]

Operatorzy pracowali w warunkach, które trudno nazwać komfortowymi. Przy misach pojawiały się małe komory odsłuchowe. Słuchanie wymagało koncentracji. W testach z połowy lat 30. wnioskowano, że dyżury trzeba skracać, bo po około 40 minutach pojawia się zmęczenie i irytacja.^[3] Hot-wire mikrofony Tuckera odciążały ucho, ale nie usuwały problemu: trzeba było odróżnić samolot od statku, wiatru, fal i przypadkowego hałasu na lądzie.

Fizyka, której nie da się przegłosować

Dźwięk w powietrzu biegnie z prędkością rzędu 340 m/s. To wolno wobec samolotu z lat 30., a jeszcze wolniej wobec tego, co miało przyjść zaraz potem.

Weźmy uproszczony rachunek. Załóżmy, że lustro naprawdę słyszy maszynę z 20 mil, czyli około 32 km. Sam dźwięk potrzebuje wtedy niemal 1,5 minuty, żeby dotrzeć do mikrofonu. W tym czasie samolot dalej leci. Im szybsza maszyna, tym mniejszy zapas czasu między "usłyszeliśmy" a "jest nad nami". Przy wolnych bombowcach i zeppelinach system miał sens. Przy rosnących prędkościach ostrzeżenie kurczyło się do wartości, przy której obrona nie zdążała zareagować.^[1]

Do tego dochodziło tło. Relacja z wczesnych prac nad obroną powietrzną opisuje demonstrację na bagnach Romney, którą zepsuł przejeżdżający wóz z mlekiem: hałas wozu zagłuszył eksperyment. Niezależnie od tego, jak dosłownie czytać anegdotę, pokazuje ona prawdziwy limit. Lustro akustyczne nie wybiera "wroga". Wybiera głośne źródło w zasięgu.^[9]

Radar nie miał tych dwóch problemów w tej samej postaci. Fala radiowa biegnie z prędkością światła. Zasięg i pogodę też da się ograniczyć, ale skala czasowa jest inna. Acoustic mirrors nie przegrały dlatego, że wyglądały źle. Przegrały na czasie reakcji.

System, który prawie powstał, i system, który powstał

W grudniu 1933 roku brytyjskie Air Ministry zatwierdziło budowę akustycznego systemu wczesnego ostrzegania na podejściach do Londynu wzdłuż ujścia Tamizy. Plan był duży: dziewięć wielkich luster i centralna sala plotowania. Gdyby się sprawdził, miał stać się wzorem dla obrony krajowej. Był wynikiem około szesnastu lat prac sekcji akustycznej Air Defence Experimental Establishment pod kierunkiem Tuckera.^[10]

W sierpniu 1935 roku, zanim ruszyła poważna budowa, projekt zawieszono na rzecz nowej metody: radaru. Decyzja była szybka. Betonowe uszy stały się ślepą uliczką technologiczną.^[10]

Tu warto poprawić popularne uproszczenie. Acoustic mirrors nie były "protoplastą radaru" w sensie fizyki. Radar nie wyrósł z betonu i mikrofonu. Program Tuckera dał jednak Brytanii coś innego: metodę łączenia rozproszonych stacji, namierzania pozycji przeciwnika na niebie i przesyłania danych do wspólnego ośrodka plotowania. Ten sposób myślenia o sieci wczesnego ostrzegania przekazano zespołowi radaru. Wszedł później w logikę systemu znanego jako Chain Home i szerszego układu dowodzenia Dowdinga.^[1][9]

Same uszy umarły. Sposób ich łączenia w sieć przeżył w innej technologii.

Co zostało w krajobrazie

Lustra w Denge są dziś zabytkami wpisanymi na listę scheduled monuments. Stoją na wyspie w dawnym wyrobisku, w obszarze chronionym przyrodniczo. Dostęp jest ograniczony. Najbliżej można je zobaczyć podczas wybranych dni otwartych organizowanych przy rezerwacie.^[6]

Inne przykłady przetrwały w różnych stanach: między innymi w Kilnsea w East Yorkshire, koło Hythe, w Sunderland, Redcar, Boulby, Selsey Bill. Na Malcie, w Magħtab, stoi ściana znana lokalnie jako il-Widna, "ucho". W Fan Bay koło Dover lustra z okresu I wojny odkryto ponownie w 2014 roku.^[1][4]

Richard N. Scarth zebrał tę historię w książce "Echoes from the Sky", opartej na źródłach pierwotnych, nie na powielanych anegdotach z sieci. Jeśli ktoś chce zejść głębiej niż do jednego zdjęcia, to nadal najlepszy punkt wyjścia.^[11]

A współczesne "uszy" wróciły w wersji pokojowej. Pary paraboliczych mis w muzeach nauki pozwalają szeptać przez sto metrów trawnika. Mikrofon paraboliczy na meczu albo przy nagrywaniu ptaków działa na tej samej zasadzie, tylko w skali plecaka, nie twierdzy.^[1]

Ściana, która została po eksperymencie

Acoustic mirrors wyglądają dziś dziwnie: za duże, za konkretne i trochę absurdalne, jakby ktoś zostawił w polu rekwizyt z filmu. Były prawdziwe. Działały na tyle, na ile pozwalała fizyka dźwięku w powietrzu. Potem samolot przyspieszył, radar się zjawił, a projekt Tamizy umarł na papierze.

Zostały same obiekty, rzadki przypadek infrastruktury wojskowej, którą da się oglądać jak rzeźbę krajobrazu. Została też praktyczna lekcja o czasie ostrzeżenia: detektor jest dobry dopiero wtedy, gdy daje obronie minuty, a nie sekundy. I została sieć. Wielka Brytania nauczyła się łączyć punkty nasłuchu w jeden obraz nieba jeszcze wtedy, gdy "nasłuch" oznaczał dosłownie ucho przy betonie.

Ściana długości 200 stóp w Denge nie jest pomnikiem porażki. To narzędzie, które zrobiło tyle, ile mogło przy prędkości dźwięku, a potem ustąpiło technologii, która biegnie szybciej.

---
