Kanalizacja w bloku: piony, odpowietrzenia i zapach z kratki

W bloku wszystko „spływa w dół”. To intuicja wygodna i niepełna. Ścieki naprawdę idą grawitacją. Żeby jednak spływ nie rwał zamknięć wodnych w syfonach, system potrzebuje powietrza. Stąd rury na dachu, zawory napowietrzające i cała logika odpowietrzeń, której nie widać, dopóki w łazience nie zacznie bulgotać.

Pytanie: jak ułożona jest kanalizacja w budynku i skąd bierze się zapach z kratki, gdy „przecież nic się nie zepsuło”?

Trzy poziomy tej samej rury

W nazewnictwie instalacji wewnętrznej wygodnie rozróżnić:

Podejście (gałązka) idzie od syfonu umywalki, wanny, brodzika, zlewu albo miski ustępowej do pionu.

Pion to pionowy przewód zbierający podejścia z kondygnacji i prowadzący ścieki w dół.

Przewód odpływowy (poziomy, ze spadkiem) zbiera piony w budynku i wychodzi do studzienki albo kolektora zewnętrznego.

Norma PN-EN 12056-2 opisuje projektowanie kanalizacji sanitarnej grawitacyjnej wewnątrz budynków: średnice, długości podejść, sposób wlotów do pionu, wentylację.^[1][2] To nie jest katalog „ciekawostek o rurach”. To reguły, które mają utrzymać przepływ i zamknięcia wodne.

Dla podejść średnica nie może być mniejsza niż największy przybór na tym odcinku. Dla miski ustępowej oznacza to praktycznie minimum DN 100. Pion nie powinien być mniejszy niż największe podejście do niego. Minimalna średnica pionu w wytycznych bywa podawana jako 70 mm, a z WC jako 100 mm; przekrój pionu nie powinien być redukowany w górę „bo i tak mniej spływa”.^[1][2]

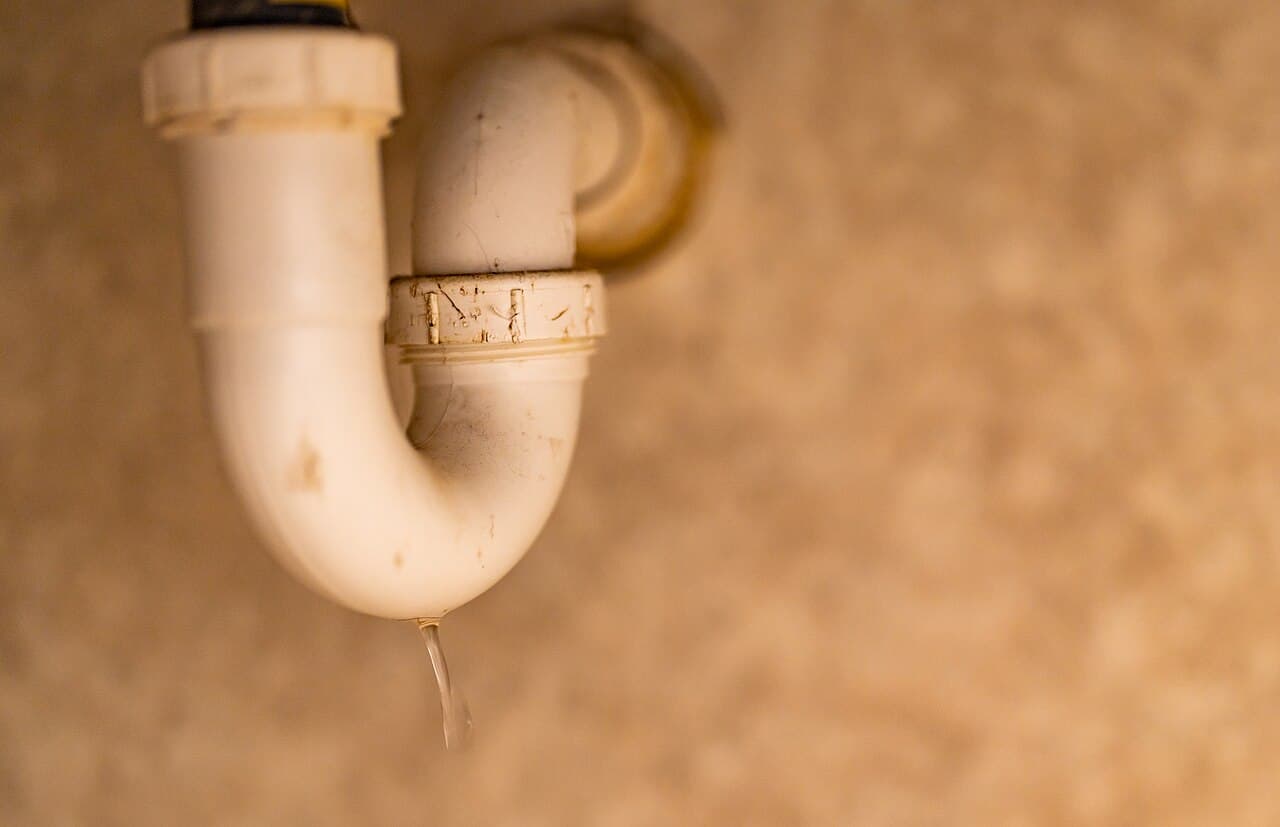

Syfon: mała kałuża, która pilnuje zapachu

Pod każdym typowym odpływem siedzi zamknięcie wodne. Kolano, butelka albo syfon w kratce podłogowej trzyma wodę. Ta woda odcina drogę gazom z kanalizacji do pomieszczenia.

Gdy ktoś spuszcza dużą porcję ścieków w pionie, w rurze powstaje podciśnienie. Jeśli powietrze nie ma skąd napłynąć, instalacja bierze je z najbliższego słabego miejsca: wysysa wodę z syfonu. Potem kratka „pachnie kanalizacją”, choć nikt nic nie wylał.

Dlatego odpowietrzenie nie jest ozdobą dachu. Jest drogą dla powietrza, żeby droga dla ścieków nie kradła wody z syfonów.^[2][3]

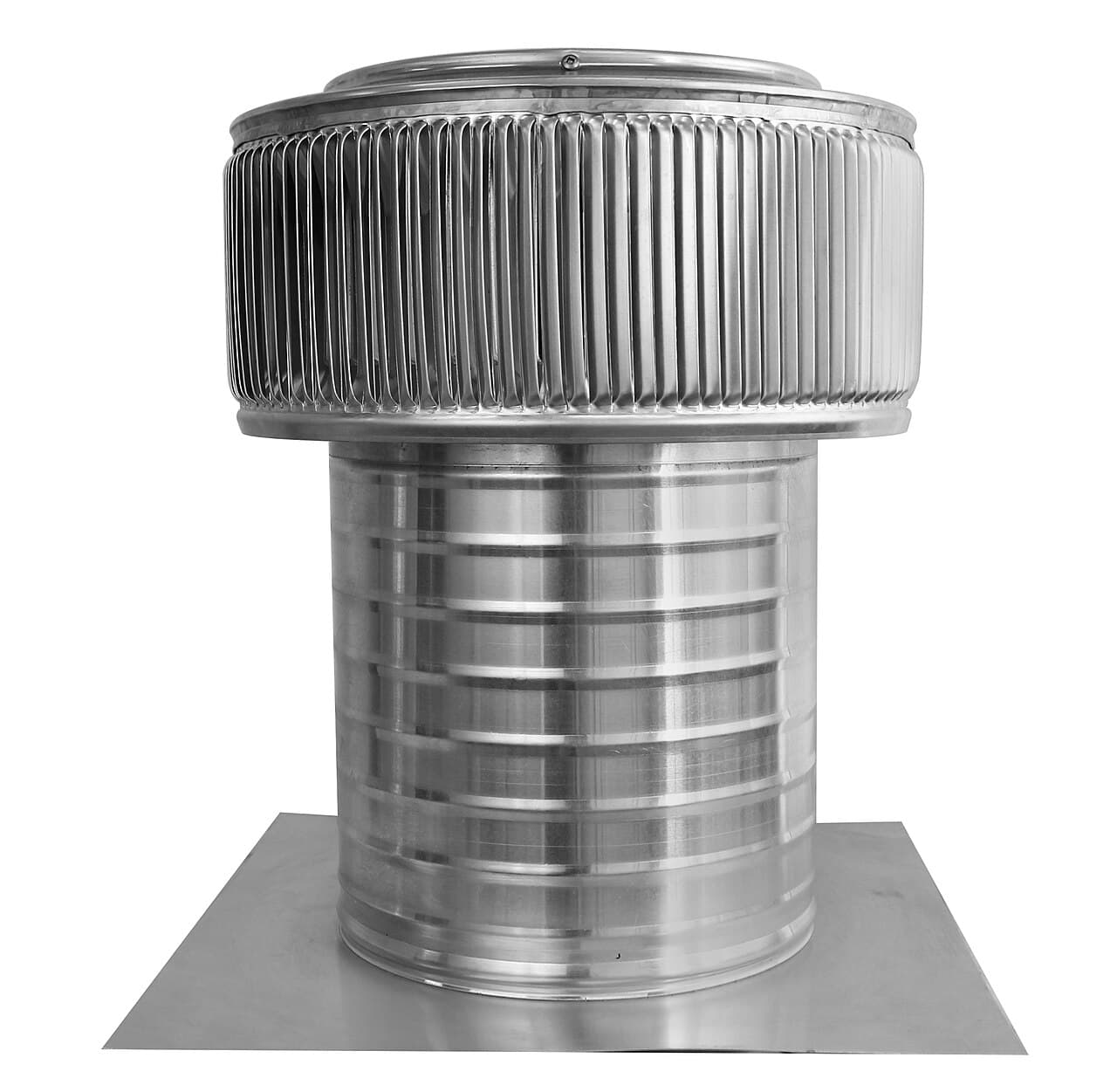

Wywiewka na dachu i zawór napowietrzający

Klasyczne rozwiązanie: pion kanalizacyjny przedłuża się ponad dach jako przewód wentylacyjny (wywiewka). Średnica wywiewki w strefie nie powinna być „schodzona” poniżej logiki normy: w typowym ujęciu przedłużenie ma mieć średnicę nie mniejszą niż pion, z dopuszczalnymi wyjątkami w strefie niezamarzającej opisanymi w dokumentacji projektowej.^[1][2]

Wywiewka robi dwie rzeczy naraz. Wpuszcza powietrze, gdy w pionie powstaje podciśnienie. Pomaga też wyprowadzać gazy z instalacji, zamiast pchać je do mieszkań.

Zawory napowietrzające (AAV) potrafią wpuszczać powietrze do instalacji przy podciśnieniu i zamykać się, gdy ciśnienie wraca. Stosuje się je jako uzupełnienie albo lokalne napowietrzenie podejść i niektórych pionów, zgodnie z ograniczeniami PN-EN 12056 i PN-EN 12380 oraz z warunkami technicznymi.^[3] Nie są uniwersalną licencją na „ucięcie wszystkich rur na dachu”. Polskie warunki techniczne dopuszczają niewyprowadzenie wszystkich przewodów wentylujących ponad dach tylko przy spełnieniu konkretnych warunków, w tym wyprowadzenia wybranych pionów i zastosowania urządzeń napowietrzających na pozostałych.^[3]

Na dachu bloku z wielkiej płyty widać czasem las kominków. Część to wentylacja mieszkań. Część to kanalizacja. Mylenie jednych z drugimi jest łatwe. Osobny tekst o grzybkach wentylacyjnych rozróżnia tę warstwę dachu.

Zapach z kratki: co zwykle znaczy

Najczęstsze scenariusze bez dramatu „zepsutej kanalizacji całego miasta”:

Suchy syfon w rzadko używanej łazience, kratce prysznicowej albo wpustie piwnicznym. Woda wyparowała. Domknięcie zniknęło.

Syfon wyssany przez podciśnienie przy spłukiwaniu albo przy długim podejściu bez właściwego napowietrzenia.

Zatkany lub zanieczyszczony syfon, w którym osad i biofilm robią własne życie zapachowe.

Nieszczelność podejścia albo zły spadek: ścieki stoją, gazy mają drogę bokiem.

Problem na pionie (rzadszy z perspektywy jednego mieszkania, ale realny): wtedy objawy bywają wspólne dla kilku lokali w pionie. Tu kończy się amatorska diagnostyka „pod zlewem” i zaczyna kontakt z zarządcą.

Nie wlewaj do pionu chemii „na ślepo” i nie rozkręcaj pionu w szachcie bez uprawnień i bez wiedzy, co jest nad tobą. Prace na wspólnej instalacji to ryzyko zalania sąsiadów i odpowiedzialności. Do zatorów i awarii pionu są służby i procedury.

Spadek, hałas i wielka płyta

Kanalizacja wewnętrzna też lubi spadek na odcinkach poziomych. Za mały spadek odkłada osady. Za ostre załamania i zbyt długie podejścia bez napowietrzenia sprzyjają syfonowaniu zamknięć wodnych.^[2]

W budynkach z wielkiej płyty szachty i piony są częścią powtarzalnego układu mieszkania. Hałas spłuczki sąsiada z góry to często dźwięk przepływu w wspólnym pionie, nie dowód „dziury w stropie”. Sam układ pionów i podejść jest jednym z powodów, dla których remont łazienki w bloku potrafi okazać się rozmową o całej klatce, nie tylko o płytkach.

Na zewnątrz budynku historia wraca do studzienek i spadków sieci miejskiej. To już świat żeliwnych włazów. W środku bloku kończy się na syfonie i wywiewce.

Powrót do bulgotu w kratce

Gdy kratka bulgocze albo pachnie, system zwykle mówi o powietrzu i wodzie w syfonie, nie o tajemnicy piwnicy. Pion robi swoją robotę w dół. Odpowietrzenie robi swoją robotę w górę. Syfon stoi pośrodku jako wartownik.

Zrozumieć ten układ znaczy mniej mitów i szybsze decyzje: kiedy wystarczy uzupełnić wodę w rzadko używanym odpływie, a kiedy trzeba zawołać zarządcę, bo problem siedzi we wspólnym pionie. Reszta jest w PN-EN 12056 i w tym, czy ktoś kiedyś „uprościł” wywiewkę na dachu, bo przeszkadzała w remoncie pokrycia.
