Wielka płyta: jak działa panelowiec

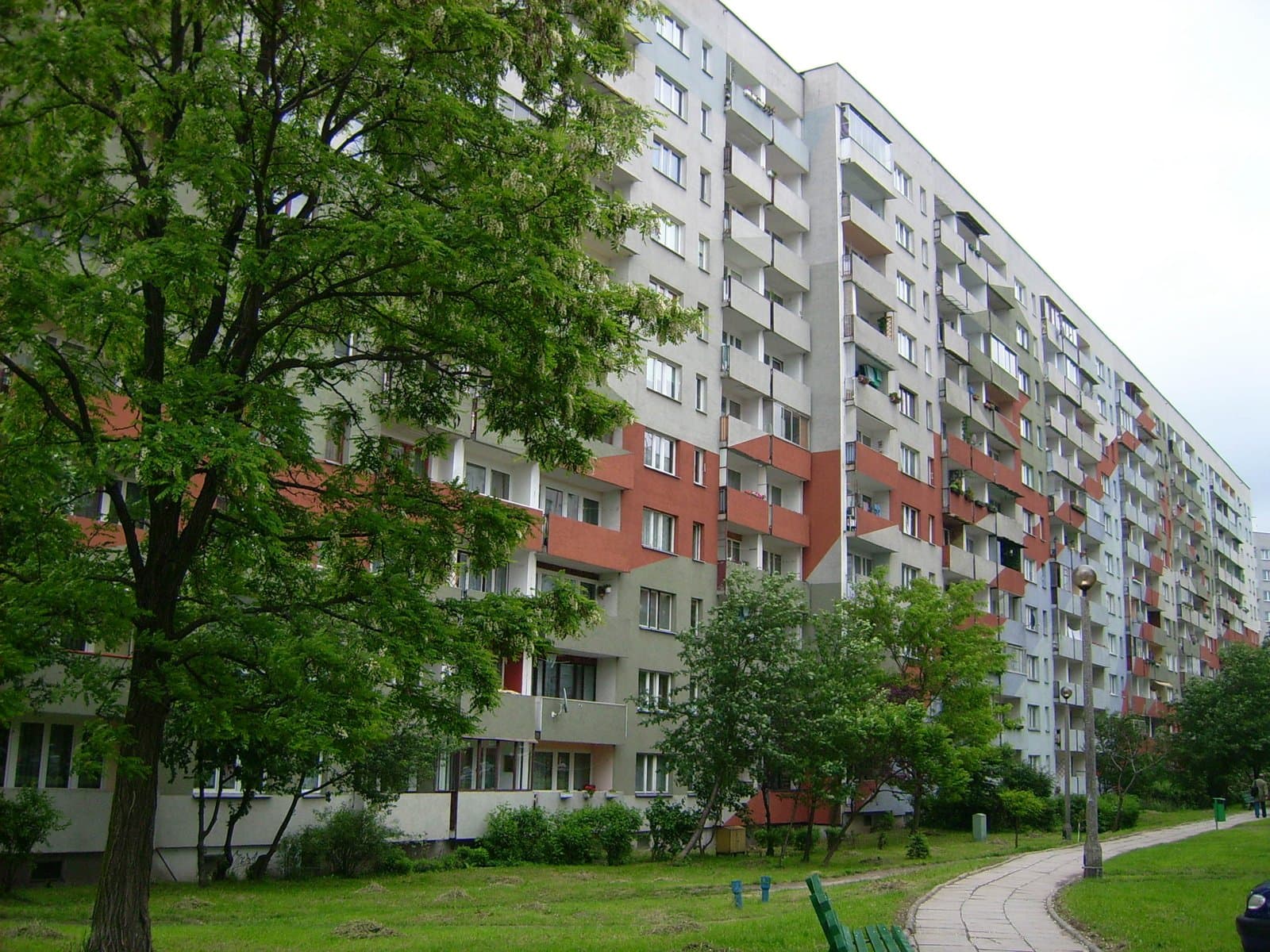

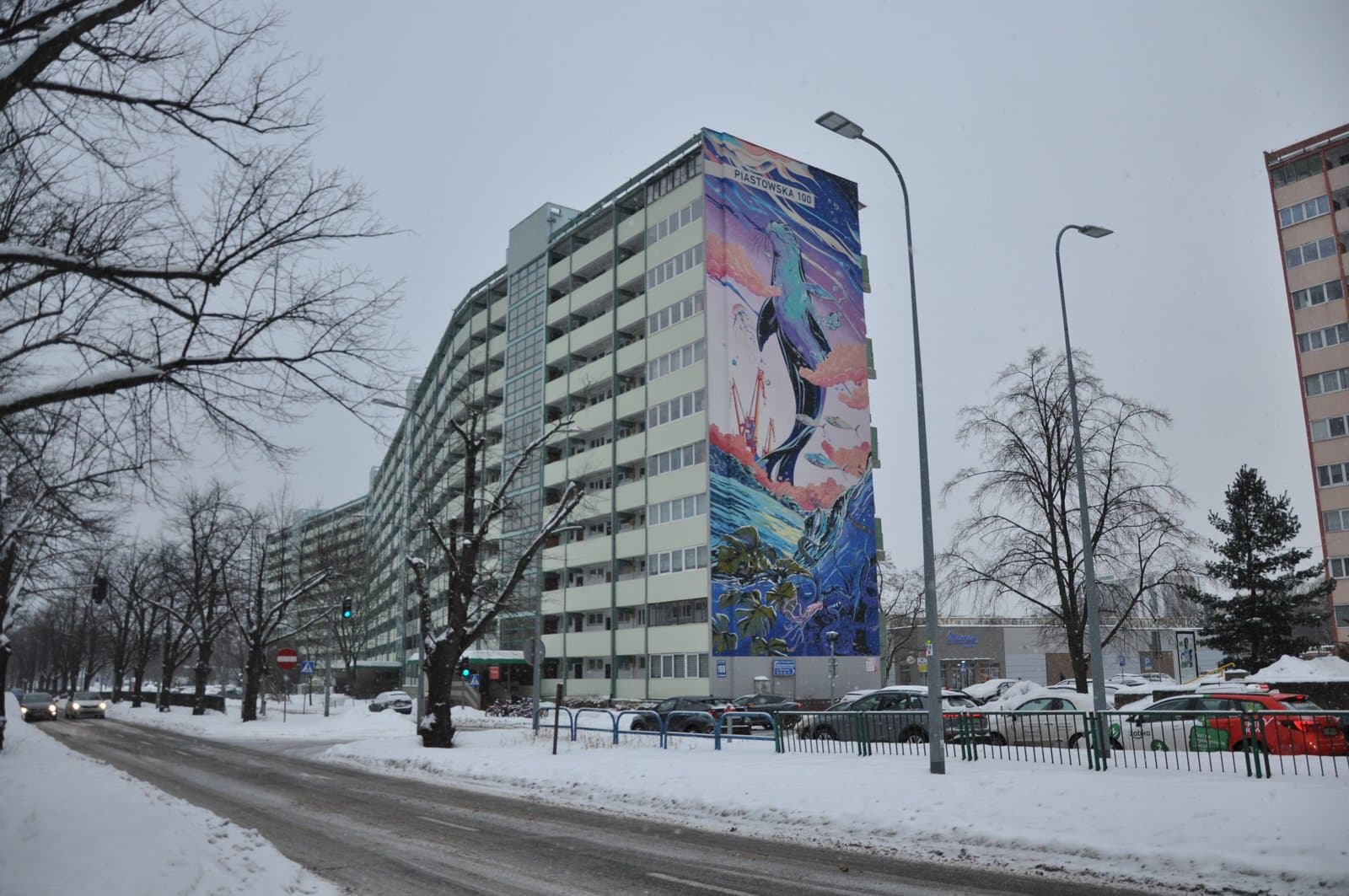

Na wielu osiedlach elewacja wygląda dziś jak gładki styropian. Pod spodem nadal jest to, z czego zbudowano pół Polski lat 70. i 80.: wielkoformatowe płyty betonowe przywiezione z fabryki i złożone jak układanka. Mit mówi, że takie domy projektowano "na 30 lat" albo "na 50" i zaraz się rozsypią. Inżynierowie, którzy robili odkrywki w złączach, opisują inną historię.^[1][2]

Pytanie jest konkretne. Jak ten budynek w ogóle trzyma się w kupie: co łączy płyty, gdzie są słabe miejsca i czemu "płyta" nie pada, mimo że internet regularnie ogłasza jej koniec?

To nie cegła powiększona do rozmiaru ściany

Budownictwo wielkopłytowe jest odmianą prefabrykacji. Ściany, stropy, biegi schodów, a czasem nawet kabiny sanitarne powstawały w wytwórni albo na poligonie przy budowie. Potem je dowożono i montowano dźwigiem. Maksymalne gabaryty elementów ograniczały drogi i żurawie; w typowych systemach przyjmowano coś w okolicy 3 × 6 m.^[1]

Ściany wewnętrzne nośne miały zwykle 14 albo 15 cm betonu i były zbrojone głównie po to, żeby nie pękać przy transporcie i montażu. Stropy to płyty pełne albo kanałowe, też w podobnej skali grubości. Ściany zewnętrzne często były trójwarstwowe: warstwa nośna, ocieplenie (wełna albo styropian) i zewnętrzna "skórka" z betonu.^[1]

To nie jest jeden uniwersalny "system płyty". W Polsce działały systemy centralne i lokalne: OWT-67, W-70 / Wk-70, Szczecin, a obok nich rozwiązania regionalne w rodzaju WWP we Wrocławiu czy WUF-T w Warszawie. Różniły się szczegółami złączy i katalogiem elementów, ale cel był wspólny: złożyć budynek z gotowych tarcz, a nie murować go cegła po cegle.^[1][3]

Styki, wieńce i dyble: tu dzieje się konstrukcja

Najważniejsze miejsca nie są na środku płyty. Są na stykach.

Poziomo, między stropami a ścianami, projektowano wieńce: żelbetowe "pasy", które scalają płyty stropowe w jedną sztywną tarczę. W systemie W-70 z czołowych krawędzi płyt wychodziły pętle stalowe. Pętle sąsiednich elementów łączono klamrami, dokładano pręty i całość zalewano betonem. Powstawał wieniec, który jednocześnie pozwalał montować ściany pionowe.^[1]

Pionowo, między ścianami, typowym rozwiązaniem było złącze dyblowe. Krawędzie płyt miały wycięcia i kształt, który po zabetonowaniu tworzy "ząb" przenoszący ścinanie. Beton w spoinie sam z siebie słabo klei się do starego betonu prefabrykatu. Dlatego kształt dybla i zbrojenie przeszywające złącze są tu ważniejsze niż wiara w magiczną przyczepność zaprawy.^[1][4]

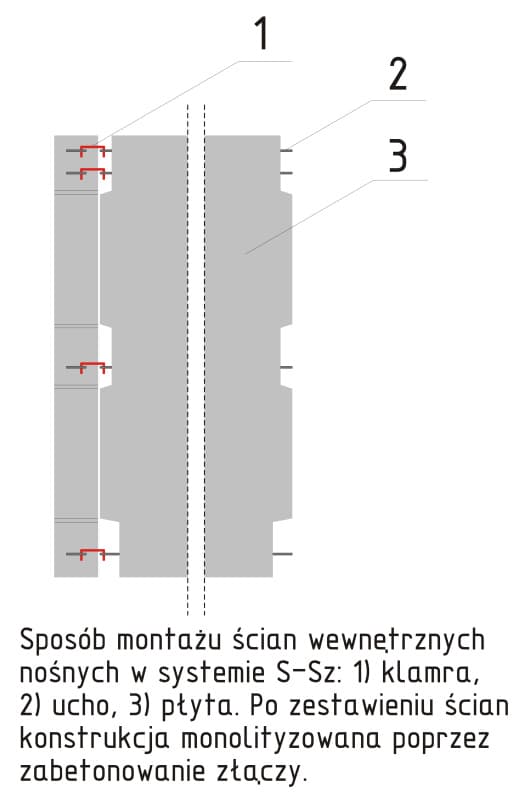

W systemie OWT stropy i ściany często łączono też przez spawanie marek i blach. W systemie Szczecin pętle w wycięciach ścian spinano łącznikami w kształcie litery U i zalewano. Szczegóły się różnią. Logika nie: budynek ma działać jak przestrzenna skrzynia z tarczami poziomymi i pionowymi, a nie jak stos luźno ustawionych paneli.^[1]

Dlatego "płyta nie pada" nie dlatego, że beton jest magiczny. Dlatego, że projekt zakładał scalenie elementów w ustrój zdolny przenosić obciążenia zwykłe i wyjątkowe, w tym lokalne uszkodzenie. Badania i katastrofy gazowe pokazywały, że dobrze zmontowana tarcza potrafi ograniczyć skutki wybuchu zamiast rozsypać cały budynek jak domino.^[2][5]

Co naprawdę jest słabe: nie "wszystko", tylko konkretne miejsca

Instytut Techniki Budowlanej w latach 2010. badał budynki systemów OWT, W-70/Wk-70 i Szczecin. Robiono setki odkrywek w złączach. Ministerstwo podsumowało to krótko: konstrukcja nośna nie stoi przed masowym zagrożeniem zawaleniem. W Polsce jest około 60 tysięcy budynków z wielkiej płyty, z czego około 80 procent w technologii płyt trójwarstwowych.^[2][6]

Prawdziwy problem trwałości siedzi często w ścianie trójwarstwowej. Warstwę fakturową (zewnętrzną) utrzymują metalowe wieszaki i szpilki przechodzące przez ocieplenie. Te elementy pracują w środowisku, które nie chroni stali tak dobrze jak beton. Część wieszaków korodowała, a w skrajnych przypadkach pękała. To nie jest to samo co "runięcie bloku". To ryzyko lokalnego odpadnięcia warstwy fakturowej, zwłaszcza przed dociepleniem albo przy złej diagnostyce.^[1][6]

Stąd rekomendacje o kotwach wzmacniających przy termomodernizacji i o tym, żeby przy przeglądach patrzeć nie tylko na rysy w piwnicy, ale na specyfikę wielkiej płyty.^[6]

Mostki cieplne: balkon jako żyletka

Drugi klasyczny grzech panelowca to ciepło, nie stateczność.

W systemie OWT-67 balkon często był wspornikiem związanym ze stropem. Betonowa płyta balkonowa wystawała na zewnątrz i tworzyła liniowy mostek cieplny: "żyletkę", którą ciepło ucieka z mieszkania. Pomiary termowizyjne na takich balkonach pokazywały wyraźne różnice temperatury na elewacji i od strony wnętrza.^[7]

Do tego dochodziły styki, nadproża, niedokładnie osadzone okna i cienkie pierwotne ocieplenie w ścianach trójwarstwowych (często rzędu 5-6 cm styropianu albo wełny). Docieplenie metodą ETICS poprawia bilans, ale nie kasuje automatycznie mostka w balkonie, jeśli wspornik nadal przebija izolację.^[7][8]

Innymi słowy: zimny kąt przy loggii nie dowodzi, że budynek się sypie. Często dowodzi, że fizyka budowli lat 60. i 70. liczyła inne priorytety niż dzisiejsze rachunki za ciepło.

Fabryka, dźwig, tempo: jak to wyglądało na filmie

Żeby zrozumieć technologię, warto zobaczyć ją w ruchu, a nie tylko na schemacie. W PRL powstawały filmy oświatowe i propagandowe o fabrykach domów, montażu i nowych osiedlach. Są tendencyjne, bo miały chwalić tempo i nowoczesność. Jednocześnie pokazują realny proces: formę, zbrojenie, naparzanie betonu, transport i ustawianie ściany dźwigiem.

Film "Skąd mieszkanie" z 1972 roku tłumaczy przejście od rzemiosła do uprzemysłowienia: najpierw poligony i półśrodki, potem fabryki domów i montaż gotowych elementów.^[9]

"Nasze osiedla" z 1974 roku (Wiesław Drymer, Wytwórnia Filmów Oświatowych) pokazuje już gotowy pejzaż dekady Gierka: place, wnętrza, nowe bloki. To film propagandowy. Jako obraz tego, jak władza chciała, żeby mieszkaniówkę widziano, jest jednak czytelny.^[10]

Mity, które mieszają okres projektowy z wyrokiem śmierci

Najtrwalszy mit brzmi: "projektowano na 50 lat, więc po 50 latach trzeba uciekać". Dr inż. Jarosław Szulc z ITB przypomina prostą rzecz: standardowe założenie okresu użytkowania w projektowaniu budynków mieszkalnych to często około 50 lat. To nie jest data ważności jogurtu. To horyzont obliczeniowy. Przy przeglądach i remontach budynek może służyć znacznie dłużej.^[5]

Drugi mit: "wszystkie płyty są partackie jednakowo". Michał Wójtowicz podkreśla coś mniej wygodnego medialnie. Dwa bliźniacze bloki na jednym osiedlu mogły mieć różną jakość montażu, bo łączenia robiono na budowie, w pogodzie, często przez niedostatecznie przeszkolone ekipy. Bezpieczeństwo dotyczy konkretnego budynku i jego historii remontów, nie abstrakcyjnej etykiety "wielka płyta".^[1]

Trzeci mit: "skoro są rysy i zimne kąty, to zaraz runie". Rysy, przewiewy i mostki cieplne są realne. Katastrofa konstrukcji nośnej to inna kategoria. Raporty ITB i komunikaty rządowe po badaniach mówią wprost: nie ma podstaw do tezy o masowym zagrożeniu zawaleniem; trzeba diagnozować złącza, wieszaki i instalacje, a nie czekać na apokalipsę.^[2][6]

Co zostaje, gdy odejmie się nostalgię

Wielka płyta była odpowiedzią na głód mieszkań i na limity siły roboczej. Dawała tempo i powtarzalność. Płaciła za to monotonią elewacji, sztywnymi układami mieszkań, mostkami cieplnymi i jakością zależną od montażu na budowie.

Nie jest ruiną czekającą na domino. Jest systemem prefabrykowanym, w którym nośność siedzi w tarczach i złączach, a największe codzienne kłopoty bywają cieplne, instalacyjne albo związane z warstwą fakturową. Dlatego sensowna rozmowa o panelowcu zaczyna się od dybla i wieńca, a nie od pocztówki z lat 80.

Źródła i dalsza lektura

[rozwiń +]

[1] Michał Wójtowicz, "Bloki z wielkiej płyty - technologia i elementy konstrukcyjne", Inżynier Budownictwa. Systemy OWT, W-70/Wk-70, Szczecin; wieńce, złącza dyblowe, ściany trójwarstwowe, wieszaki i szpilki.

[2] Ministerstwo Inwestycji i Rozwoju / MFiPR, "Wielka płyta jest bezpieczna", 2019. Podsumowanie badań ITB: ok. 60 tys. budynków, ok. 80% trójwarstwowych, brak zagrożenia konstrukcyjnego w sensie masowym; nacisk na diagnostykę i wzmocnienia faktury.

[3] Praca zbiorowa, Systemy budownictwa mieszkaniowego i ogólnego (m.in. W-70, Szczeciński, OWT-67, WWP), Arkady, Warszawa 1974. Klasyczny opis systemów typowych.

[4] Wikipedia, "Technologia wielkopłytowa" (jako mapa systemów i bibliografii, nie jako jedyne źródło). Uzupełnienie kontekstu systemów lokalnych i katalogów elementów.

[5] Omówienia ekspertów ITB i Politechniki Warszawskiej w mediach, m.in. "Mity wokół wielkiej płyty", Radio ZET: okres projektowy a żywotność; szacunek "nie mniej niż 100-120 lat" przy właściwym utrzymaniu (Piotr Knyziak).

[6] Michał Wójtowicz, "Budynki z wielkiej płyty - stan złączy konstrukcyjnych i możliwości ich naprawy", Inżynier Budownictwa. Odkrywki złączy, korozja i pękanie wieszaków, wnioski dla wzmocnień.

[7] Piotr Bieranowski, Grzegorz Karpa, "Straty ciepła w budynkach z wielkiej płyty", Inżynier Budownictwa. Mostki cieplne balkonów OWT-67, termowizja.

[8] Piotr Bieranowski, "Redukcja mostka cieplnego w istniejącym ustroju konstrukcyjnym poprzez zmianę modelu konstrukcji", Przegląd Budowlany 3/2015; także prace o rewitalizacji balkonów OWT-67.

[9] "Skąd mieszkanie" (1972). Film o uprzemysłowieniu budownictwa mieszkaniowego i fabrykach domów.

[10] Wiesław Drymer, "Nasze osiedla" (1974), Wytwórnia Filmów Oświatowych. Propagandowy obraz nowych osiedli; oficjalny upload wytwórni.
