Studzienki uliczne: co jest pod żeliwnym pająkiem

Żeliwny "pająk" na asfalcie wygląda jak dekoracja drogi. Wzór żeber, napis przedsiębiorstwa wodociągowego, czasem herb miasta. Pod pokrywą jest studzienka: betonowa albo z tworzywa komora, która łączy rury i daje ludziom dostęp do tego, co zwykle pracuje w ciemności.

Pytanie: co właściwie jest pod włazem i czemu jedne pokrywy są pełne, a kilka metrów dalej leży kratka, przez którą widać ciemność i słychać wodę?

Dwa światy ścieków (i czasem trzeci)

W polskich miastach kanalizacja zewnętrzna występuje w kilku wariantach.

Sanitarna zbiera ścieki bytowe z budynków i prowadzi je do oczyszczalni. Tu nie powinno trafiać deszczówki z ulicy. Wytyczne przedsiębiorstw wodociągowych często wprost zakazują wprowadzania wód opadowych do sieci sanitarnej.^[1]

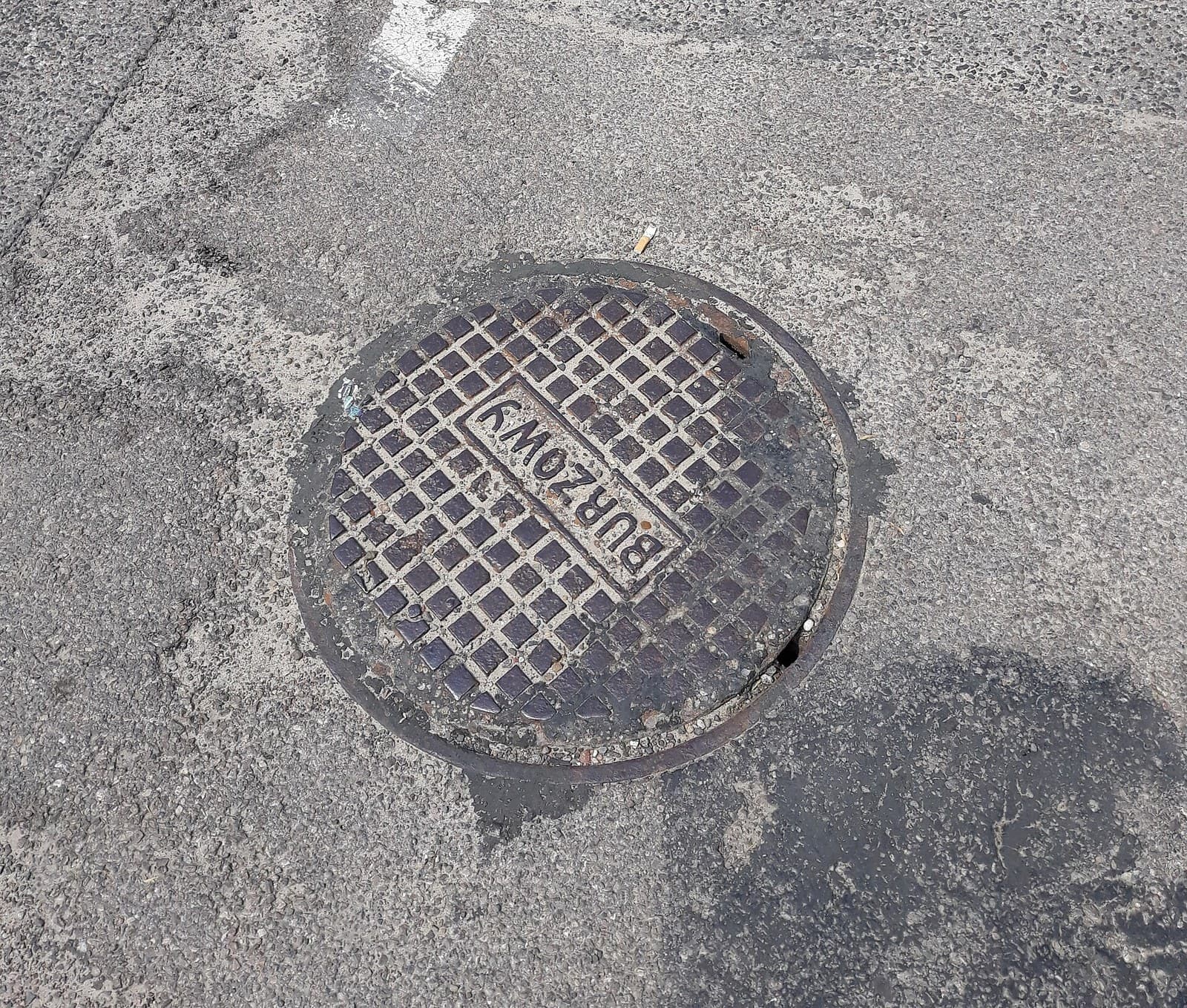

Deszczowa (burzowa) zbiera wodę z jezdni, chodników i dachów. Kończy w odbiorniku: rzece, kanale, zbiorniku retencyjnym, czasem w układzie z podczyszczaniem.

Ogólnospławna łączy oba strumienie w jednym kanale. To dziedzictwo starszych centrów miast. Przy ulewie miesza się deszcz z ściekami bytowymi, więc system potrzebuje przelewów burzowych i uważnego zarządzania.

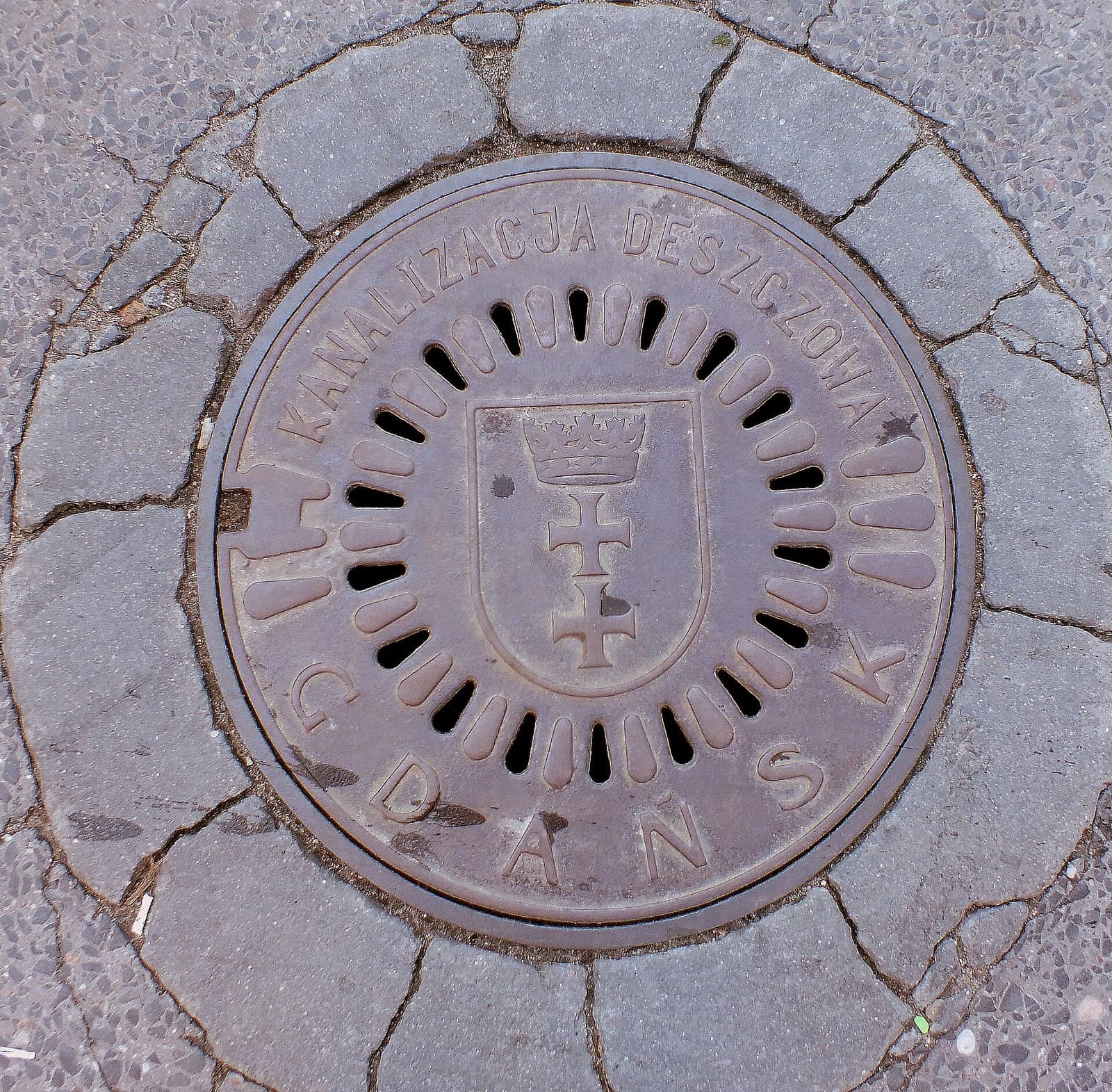

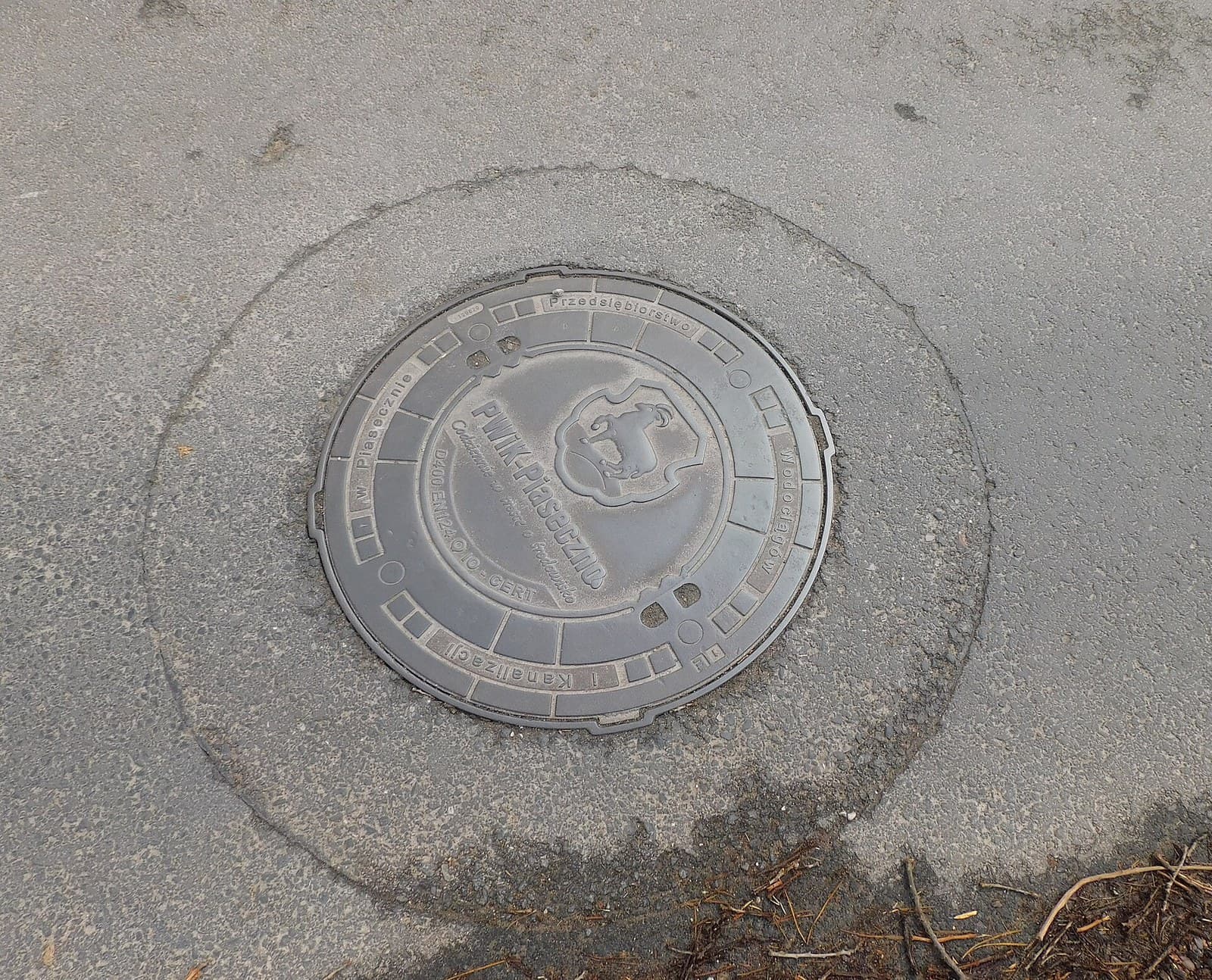

Z powierzchni różnicę widać po detalach. Pełny właz częściej prowadzi do studzienki rewizyjnej na kanale. Kratka wpustu ulicznego zbiera wodę z jezdni. Napisy na pokrywach bywają mylące dla laika, ale służby czytają z nich właściciela sieci i klasę obciążenia.

Studzienka to nie dziura, tylko węzeł

W nazewnictwie branżowym studzienka kanalizacyjna (rewizyjna) służy do kontroli i eksploatacji kanału nieprzełazowego. Odmiany mają sens techniczny:^[2]

• przelotowa stoi na załamaniu trasy, zmianie spadku albo na prostym odcinku w ustalonym rozstawie,
• połączeniowa zbiera kilka dopływów w jeden odpływ,
• kaskadowa łączy kanały na różnej wysokości,
• ściekowa (wpust uliczny) punktowo zbiera wodę z nawierzchni.

Na przyłączach i sieci studzienki stawia się przy zmianie kierunku, średnicy albo spadku oraz na odcinkach prostych w odległościach zależnych od średnicy. Typowe rzędy wielkości z wytycznych to dziesiątki metrów: na przykład co około 35 m przy mniejszych średnicach i co około 50 m przy większych, z lokalnymi wariantami operatorów.^[1][3][4]

W środku studzienki jest kineta: wyprofilowane dno, które prowadzi przepływ i ogranicza odkładanie osadów. Są stopnie złazowe. Jest komin włazowy i zwieńczenie. To właśnie zwieńczenie widzisz jako żeliwnego pająka.

Dlaczego pokrywa jest tak ciężka

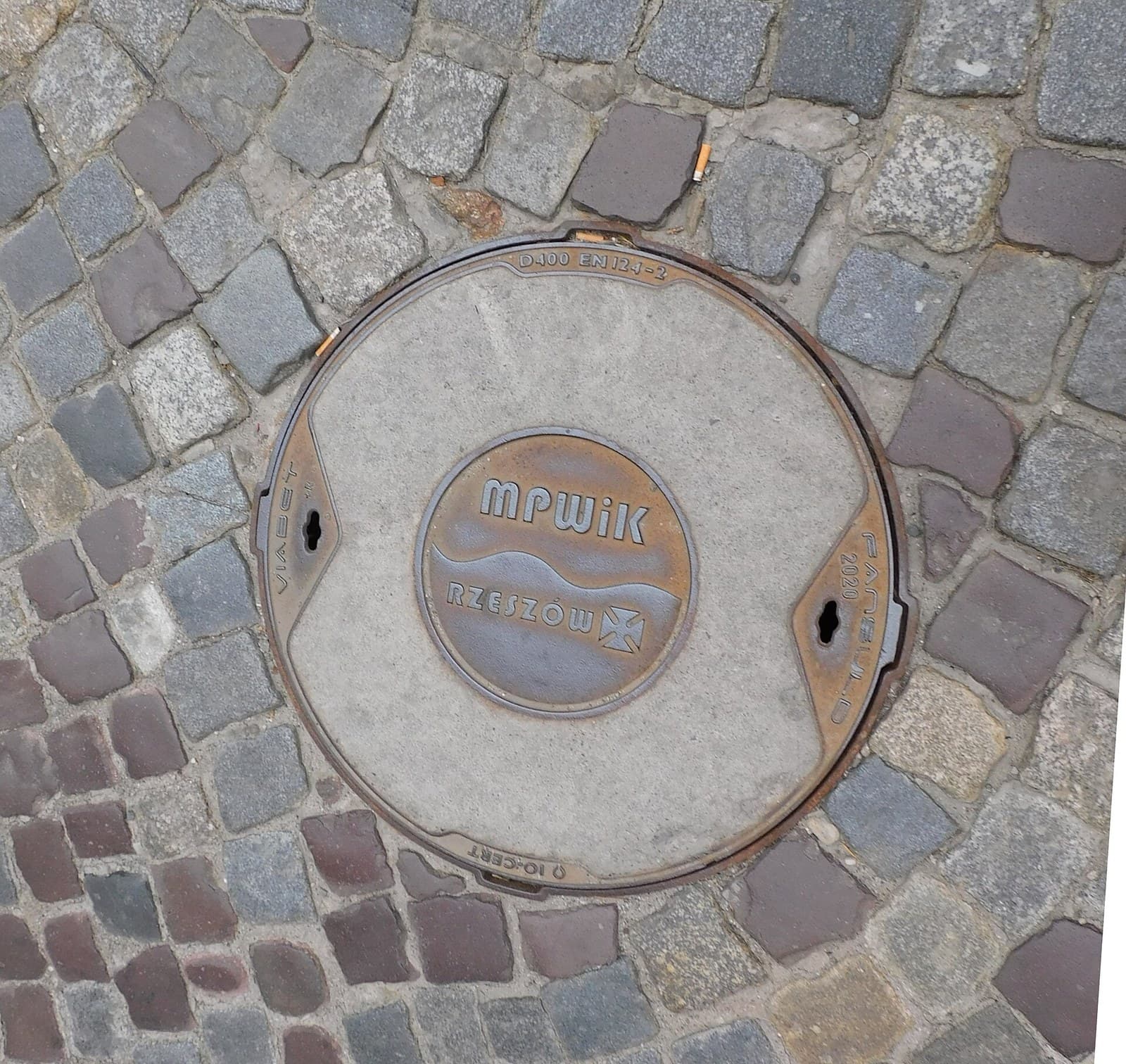

Włazy dobiera się według klasy obciążenia. Norma PN-EN 124 opisuje zwieńczenia wpustów i studzienek dla ruchu pieszego i kołowego. Na jezdni często pojawia się klasa D400: nośność odpowiednia dla ruchu samochodowego.^[2][5]

Ciężar i żebra nie są po to, żeby "ładnie wyglądały". Mają przenieść nacisk kół, nie wpaść do komory i nie roztrzaskać się przy dynamice ruchu. Stąd irytujące, ale zrozumiałe zjawisko: po remoncie jezdni właz bywa za nisko albo za wysoko. Niwelacja pokrywy względem asfaltu to osobna, droga i często powtarzana robota.

Spadek: kanalizacja nie lubi płaskiego miasta

Sieć grawitacyjna działa dzięki spadkowi. Woda i ścieki płyną "z górki" w rurze. Minimalne spadki zależą od średnicy i od wytycznych lokalnego przedsiębiorstwa. W praktyce przyłączy sanitarnych pojawiają się rzędy wielkości rzędu 1,5% dla DN160 i 1,0% dla DN200, z wariantami w dół przy większych średnicach.^[1][4]

Za mały spadek oznacza odkładanie osadów i zapychanie. Za duży bywa kłopotliwy erozyjnie i eksploatacyjnie. Dlatego trasa kanalizacji nie zawsze idzie "najkrótszą kreską pod mapą". Idzie tak, żeby zachować spadek, ominąć kolizje z innymi sieciami i trafić w rzędne odbiornika.

Gdy spadek się nie da zrobić, pojawiają się przepompownie. To już inna warstwa infrastruktury: energia elektryczna zamiast czystej grawitacji.

Syfony, osadniki i zapach z kratki

Wpust uliczny często ma osadnik: przestrzeń, w której zatrzymuje się piasek i grubsze zanieczyszczenia, zanim woda pójdzie przykanalikiem do kanału. W części rozwiązań stosuje się też syfonowanie, żeby ograniczyć wydostawanie się odorów z sieci.^[3]

Syfon w instalacji działa jak zamknięcie wodne: kolano wypełnione wodą odcina wolną drogę gazom z kanału. Gdy woda w syfonie wyschnie (upał, rzadko używany wpust, błąd montażu), zapach wraca na ulicę. Osadnik natomiast chroni rury przed zawiesiną, ale sam wymaga wywozu piasku. Zaniedbany wpust najpierw "dusi się" lokalnie, potem przelewa wodę bokiem po jezdni.

Zapach znad kratki nie zawsze znaczy "awaria całego miasta". Bywa efektem wyschniętego syfonu, brudnego osadnika, przegrzania latem albo problemów z przewietrzaniem sieci. Ale bywa też sygnałem, że ktoś spuszcza do deszczówki to, czego tam być nie powinno.

Dlatego rozdział sanitarnej i deszczowej ma sens sanitarny i ekologiczny. Deszczówka z jezdni niesie oleje i pyły. Ścieki bytowe niosą ładunek organiczny. Mieszanie ich bez kontroli utrudnia oczyszczanie.

Na osiedlach z wielkiej płyty widać to szczególnie ostro przy podwórkach: jedna kratka zbiera wodę z parkingu, inna właz prowadzi do sanitarnej przy budynku, a mieszkańcy mylą obie, bo obie są "dziurami w ziemi". Różnica wychodzi przy ulewie i przy kontroli jakości ścieków.

Kolizje pod jezdnią

Pod ulicą kanalizacja rzadko jest sama. Obok leżą wodociąg, ciepłociąg, gaz, kable energetyczne i teletechnika. Studzienka musi więc trafić w rzędną, która nie koliduje z innymi sieciami i jednocześnie zachowuje spadek własnego kanału. Dlatego na planach pojawiają się skrzyżowania z podanymi odległościami i czasem syfony albo przejścia specjalne pod przeszkodą.^[2]

Gdy remont jezdni "podnosi" asfalt o kilka centymetrów, a włazu nie podregulowano, powstaje studzienka-pułapka dla zawieszenia samochodu. Gdy jezdnię frezowano i właz wystaje, kierowcy dostają inny rodzaj niespodzianki. To nie jest drobiazg estetyczny. To styk dwóch inżynierii: drogowej i sanitarnej.

Retencja, czyli czemu po ulewie i tak stoi woda

Nawet sprawna kanalizacja deszczowa ma przepustowość. Przy gwałtownej ulewie kratki mogą pracować pełną gardzielą, a i tak na jezdni zostanie kałuża, bo odbiornik albo kolektor nie przyjmie więcej w tej chwili. Coraz częściej miasta dokładają retencję: zbiorniki, niecki, ogrody deszczowe, nawierzchnie przepuszczalne. Studzienka nadal zbiera wodę, ale system ma gdzie ją "przechować" zamiast pchać wszystko naraz do rzeki.

To zmienia też znaczenie wpustu. Nie jest już tylko "dziurą w asfalcie". Jest wlotem do układu, który ma chronić piwnice, przejścia podziemne i oczyszczalnię przed przeciążeniem.

W praktyce widać to po mapie miasta po burzy. Tam, gdzie spadki i średnice są niedostateczne albo gdzie kratki są zatkane liśćmi, woda wybiera jezdnię jako kanał awaryjny. Tam, gdzie sieć deszczowa jest rozdzielona i ma retencję, kałuże znikają szybciej, choć studzienki wyglądają tak samo. Różnica nie siedzi w żeliwnym wzorze pokrywy. Siedzi w rzędnych, średnicach i tym, czy woda ma dokąd pójść.

Co robić, a czego nie

Nie wrzucaj do wpustu śmieci "bo spłyną". Nie zlewaj oleju silnikowego do kratki. Nie traktuj otwartej studzienki podczas remontu jak atrakcji. Prace w kanałach to przestrzeń o ryzyku gazów, braku tlenu i wód wezbraniowych. Do tego są procedury i uprawnienia służb.

Z poziomu mieszkańca wystarczy rozumieć mapę: pełny właz to zwykle dostęp do kanału, kratka to wlot deszczówki, a obie rzeczy są po to, żeby miasto nie stało w kałuży i żeby ścieki nie wracały tam, skąd wyszły.

Pod żeliwnym pająkiem nie ma tajemnicy. Jest projekt spadków, klasa obciążenia i decyzja, czy woda z dachu ma iść osobno od wody z ubikacji. Reszta jest w kinetach, przykanalikach i harmonogramach czyszczenia osadników, których z poziomu kierownicy nie widać.

Źródła i dalsza lektura

[rozwiń +]

[1] PWiK Częstochowa, "Wytyczne realizacji instalacji wewnętrznej kanalizacji sanitarnej". Zakaz wprowadzania wód deszczowych do sanitarnej, spadki, studzienki na przyłączu.

[2] NBI, "Włazy i studzienki kanalizacyjne w infrastrukturze drogowej". Definicje studzienek rewizyjnych, kaskadowych, ściekowych; klasy włazów.

[3] Wytyczne projektowe studzienek betonowych i przykanalików, np. ZPB Kaczmarek oraz opracowania STWiOR jednostek samorządowych. Kineta, szczelność, materiały.

[4] PWiK Rybnik, "Wytyczne techniczne do projektowania i wykonania sieci kanalizacji sanitarnej". Minimalne spadki przyłączy, lokalizacja studzienek, rozstawy.

[5] PN-EN 124 (zwieńczenia wpustów ściekowych i studzienek włazowych). Klasy obciążenia A15-D400 i wyżej; przywołania w STWiOR i aktach branżowych.
