Kropla księcia Ruperta: szkło, które wytrzymuje młotek i rozpada się po dotknięciu ogona

Na filmach wygląda to jak dobrze przygotowana sztuczka. Ktoś kładzie szklany przedmiot na kowadle i uderza młotkiem w jego grubą, zaokrągloną część. Szkło wytrzymuje. Chwilę później ta sama osoba ściska cienki ogon szczypcami. Cały przedmiot znika w ostrym trzasku i chmurze drobinek.

Pierwsze wyjaśnienia przychodzą łatwo. Może główka jest pusta. Może to specjalne szkło. Może w środku znajduje się gaz albo ciecz. A może film jest ustawiony tak, żebyśmy nie zauważyli podmiany.

Żadne z tych wyjaśnień nie trafia w sedno.

Kroplę księcia Ruperta można zrobić ze zwykłego szkła sodowo-wapniowego. Jej zachowanie wynika przede wszystkim z tego, w jakiej kolejności stygną poszczególne warstwy. Woda błyskawicznie schładza powierzchnię, podczas gdy środek pozostaje gorący i miękki. Kiedy wnętrze później się kurczy, ciągnie za skorupę, która zdążyła już zesztywnieć. Na powierzchni zostaje silne ściskanie, a w środku rozciąganie.

Ten układ może trwać latami. Młotek ma problem z rozpoczęciem pęknięcia w główce, bo ściskana powierzchnia zamyka drobne rysy. Uszkodzenie ogona daje jednak szczelinie dostęp do rozciągniętego rdzenia. Wtedy pęknięcie biegnie przez szkło z prędkością około 1,5 do 1,9 kilometra na sekundę.^[5] W jednym z badań naukowcy zrekonstruowali kroplę z co najmniej 21 847 kawałków.^[6]

Im dłużej o niej czytałem, tym mniej przypominała internetowy trik. Łączy siedemnastowieczny dwór Karola II, mikroskop Roberta Hooke'a, szkło hartowane, ekrany telefonów, zdjęcia wykonywane z prędkością pół miliona klatek na sekundę i badania nad spotkaniem magmy z wodą.

Jest też dobrym ostrzeżeniem przed słowem "wytrzymałość". Materiał nie jest po prostu mocny albo słaby. Znaczenie ma rodzaj obciążenia, miejsce uszkodzenia, geometria i wszystko, co przydarzyło się przedmiotowi podczas produkcji.

Czym właściwie jest kropla księcia Ruperta

Powstaje z niewielkiej porcji stopionego szkła upuszczonej do zimnej wody. Napięcie powierzchniowe nadaje jej kształt zbliżony do kijanki: z przodu tworzy się zaokrąglona główka, a ostatnia nitka szkła rozciąga się w cienki, zakrzywiony ogon.

Nie każda próba kończy się sukcesem. Część kropli pęka jeszcze w wodzie. Inne rozpadają się po kilku sekundach albo nie tworzą prawidłowego ogona. Duże znaczenie ma temperatura szkła, temperatura i głębokość wody, skład materiału oraz rozmiar porcji.

Szkło sodowo-wapniowe sprawdza się dobrze, ponieważ dość mocno zmienia wymiary wraz z temperaturą. Podczas szybkiego chłodzenia można więc wytworzyć duże naprężenia. Szkło borokrzemowe, znane choćby z naczyń odpornych na szok termiczny, rozszerza się słabiej i znacznie trudniej zrobić z niego efektowną kroplę.^[7]

W języku angielskim obiekt nosi nazwę Prince Rupert's drop. W starszych tekstach występował również jako łza batawska, łza holenderska, łza pruska albo szklana łza. Polski termin "kropla księcia Ruperta" jest kalką nazwy angielskiej.

Sam Rupert jej nie wynalazł. Dzięki niemu trafiła jednak w miejsce, gdzie ludzie mieli czas, pieniądze i ochotę, żeby ją systematycznie tłuc.

Książę, który przywiózł cudze odkrycie

Rupert Reński był siostrzeńcem króla Anglii Karola I i kuzynem Karola II. Walczył w wojnie trzydziestoletniej oraz angielskiej wojnie domowej, dowodził flotą, zajmował się metalurgią, prochem, grafiką i doświadczeniami technicznymi. Nie pasuje do prostego obrazu arystokraty, który dostał ciekawą zabawkę i przypisał ją sobie.

W 1660 roku przywiózł szklane krople na angielski dwór. Na kontynencie znano je wcześniej. Źródła wskazują na Meklemburgię przed 1625 rokiem, a w połowie XVII wieku używano już nazw odnoszących się do Holandii i Batawii.^[1][2]

Możliwe, że hutnicy spotykali podobne obiekty znacznie wcześniej. Stopione szkło, woda i przypadkowe wypadki to stare połączenie. Twierdzenie, że krople znali na pewno starożytni Rzymianie, pojawia się w popularnych opisach, ale trudno znaleźć dla niego mocny dowód. Lepiej zostawić tę możliwość bez dopisywania wygodnej legendy o jednym wynalazcy.

W marcu 1661 roku Karol II przekazał Royal Society pięć "szklanych baniek" do zbadania. Dwie miały zawierać ciecz, trzy były pełnymi kroplami. Członkowie Towarzystwa odwiedzili hutę szkła w Woolwich, zamówili kolejne próbki i zaczęli sprawdzać, co można z nimi zrobić. Sir Robert Moray przedstawił opis doświadczeń w sierpniu tego samego roku.^[1][2]

Royal Society miało wtedy zaledwie kilkanaście miesięcy. Jego członkowie budowali wiedzę przez obserwowanie, ważenie, podgrzewanie, chłodzenie i niszczenie rzeczy. Szkło, które ignorowało uderzenie w jednym miejscu i eksplodowało po uszkodzeniu w innym, było dla nich niemal idealnym obiektem.

Krople szybko wyszły poza salę posiedzeń. Samuel Pepys oglądał je w styczniu 1662 roku jako rozrywkę po kolacji. Samuel Butler wspomniał o nich w poemacie "Hudibras". Włoski matematyk Geminiano Montanari porównał później kroplę do królestwa, które pozostaje całe, dopóki nie złamie się jego czubka.^[2]

Była to siedemnastowieczna wersja wiralowego filmu. Zamiast pliku krążył fizyczny przedmiot, pokaz i opowieść powtarzana przy stole.

Robert Hooke podszedł bardzo blisko

W 1665 roku Robert Hooke poświęcił kroplom siódmą obserwację w "Micrographii". Łamał ogony palcami, ściskał szkło szczypcami i oglądał odłamki pod mikroskopem. Część fragmentów wbiła mu się w skórę.^[3]

Jego rycina pokazuje rurki używane do formowania szkła, całe krople oraz odłamki powstałe po pęknięciu. Royal Society nadal przechowuje tę ilustrację w zbiorach.^[14]

Hooke porównywał próbki schłodzone szybko i powoli. Podgrzewał je, obserwował oraz szukał podobnego zachowania w innych materiałach. Zrozumiał, że najważniejsze wydarzenie zachodzi podczas gwałtownego chłodzenia. Powierzchnia twardnieje wcześniej niż środek, a późniejszy skurcz wnętrza pozostawia szkło w stanie trwałego naprężenia.

Nie określił prawidłowo kierunku tych naprężeń. Wyobrażał sobie strukturę podobną do łuku, w którym każdy element utrzymuje pozostałe. Wyjęcie niewłaściwego fragmentu powoduje zawalenie całości. Współczesne pomiary pokazują, że powierzchnia jest ściskana, a nie rozciągana.^[3][4]

Jak na człowieka pozbawionego szybkiej kamery, tomografii i aparatury do trójwymiarowego mapowania naprężeń, Hooke trafił jednak zadziwiająco blisko. Połączył zachowanie kropli z nierównym chłodzeniem, zamrożonym odkształceniem i gwałtownym uwolnieniem energii. Nie mógł zobaczyć tylko samego pęknięcia. Działo się zbyt szybko.

Szkło jest mocne, dopóki rysa nie znajdzie rozciągania

Szkło bywa opisywane jednocześnie jako mocne i kruche. Oba zdania mogą być prawdziwe, ponieważ mówią o czymś innym.

Wiązania atomowe w szkle są silne. Bardzo cienkie, prawie pozbawione wad włókno szklane może wytrzymywać naprężenia rozciągające liczone w gigapaskalach. Zwykła szyba wypada znacznie gorzej, bo jej powierzchnia nie jest idealna. Ma mikroskopijne rysy, wyszczerbienia i ślady kontaktu z innymi przedmiotami.

Końcówka pęknięcia skupia naprężenie. Kiedy materiał jest rozciągany, brzegi rysy odsuwają się od siebie. Szczelina rośnie, a kruche szkło nie potrafi jej stępić przez znaczne odkształcenie plastyczne. To dlatego niewidoczna wada potrafi zdecydować o pęknięciu całej szyby.

Ściskanie działa przeciwnie. Dociska brzegi rysy i utrudnia jej otwarcie. Kamień i beton dobrze znoszą ściskanie, a znacznie gorzej rozciąganie. Szkło ma podobną słabość.

Powierzchnia kropli księcia Ruperta jest ściskana jeszcze przed uderzeniem. Zewnętrzna siła musi najpierw zniwelować część tego ściskania. Dopiero później może otworzyć rysę i poprowadzić ją do wnętrza. Młotek nie natrafia więc na magicznie twarde szkło. Natrafia na zwykłe szkło z bardzo korzystnym rozkładem naprężeń przy powierzchni.

Warto rozdzielić trzy słowa, które w potocznych opisach często się mieszają. Twardość mówi o odporności na zarysowanie lub miejscowe wgniecenie. Wytrzymałość określa, jakie naprężenie materiał zniesie w danych warunkach. Odporność na pękanie opisuje zdolność materiału z istniejącą szczeliną do powstrzymania jej wzrostu.

Hartowanie nie zmienia nagle składu chemicznego szkła ani jego twardości mierzonej wgłębieniem. Zmienia drogę, którą musi pokonać pęknięcie.^[4]

Co mówi mechanika pękania

Zachowanie rysy można opisać dokładniej. Dla prostego przypadku szczeliny otwieranej przez rozciąganie współczynnik intensywności naprężeń zapisuje się często tak:

K_I = Y · σ · √(πa)

a oznacza rozmiar szczeliny, σ naprężenie rozciągające, a Y poprawkę wynikającą z geometrii. Pęknięcie staje się niestabilne, gdy K_I osiągnie odporność materiału na pękanie oznaczaną jako K_IC.

Równanie tłumaczy, dlaczego długość rysy ma znaczenie. Większa szczelina mocniej wzmacnia naprężenie przy swojej końcówce. Rosnące rozciąganie zwiększa je bezpośrednio. Po przekroczeniu progu kruche szkło nie ma dobrego sposobu na zatrzymanie procesu.

Przy powierzchni kropli naprężenie własne ma przeciwny znak. Jest ściskające. Zanim zewnętrzne obciążenie zacznie otwierać szczelinę, musi pokonać część istniejącego ściskania. Płytka rysa może pozostać bezpieczna, bo jej brzegi nadal są do siebie dociskane.

Ochronna warstwa ma jednak ograniczoną grubość. Jeśli uszkodzenie przejdzie przez nią i dotrze do rozciągniętego rdzenia, sytuacja odwraca się natychmiast. W środku szkło już jest ciągnięte w przeciwnych kierunkach. Naprężenie, które przy powierzchni chroniło kroplę, zostało zrównoważone przez niebezpieczny stan wewnątrz.

Kropla nie ma jednej uniwersalnej wytrzymałości. Zależy ona od miejsca, głębokości i kierunku pęknięcia.

Jak chłodzenie ładuje szkło

Wyobraźmy sobie proces rozciągnięty w czasie.

Stopione szkło wpada do wody. Zewnętrzna warstwa szybko oddaje ciepło i sztywnieje. W tej chwili środek wciąż jest gorący, rozszerzony i zdolny do płynięcia. Powstaje twarda skorupa otaczająca wnętrze, które po ostygnięciu będzie chciało zajmować mniej miejsca.

Środek stygnie później i kurczy się. Nie może swobodnie odsunąć się od skorupy, ponieważ cały obiekt jest jednym kawałkiem szkła. Kurczące się wnętrze ciągnie powierzchnię do środka. W efekcie zewnętrzna część zostaje ściśnięta, a rdzeń rozciągnięty.

Po wyjęciu kropli z wody nie działa na nią żadna zewnętrzna maszyna. Naprężenia równoważą się wewnątrz materiału i pozostają po zakończeniu procesu. Nazywa się je naprężeniami własnymi lub resztkowymi.

Kropla przechowuje więc część historii swojego chłodzenia jako energię sprężystą. Jeśli pęknięcie dotrze do rozciągniętego rdzenia, szkło samo dostarczy energii potrzebnej do dalszego niszczenia.

Niewidoczne naprężenia udało się zmierzyć

Przez stulecia rozkład naprężeń wnioskowano z zachowania kropli i z badań prostszych elementów hartowanego szkła. W 2016 roku Hillar Aben, Johan Anton, M. Õis, Koushik Viswanathan, Srinivasan Chandrasekar i Munawar Chaudhri wykonali ilościowe pomiary w całych kroplach metodą zintegrowanej fotoelastyczności.^[4]

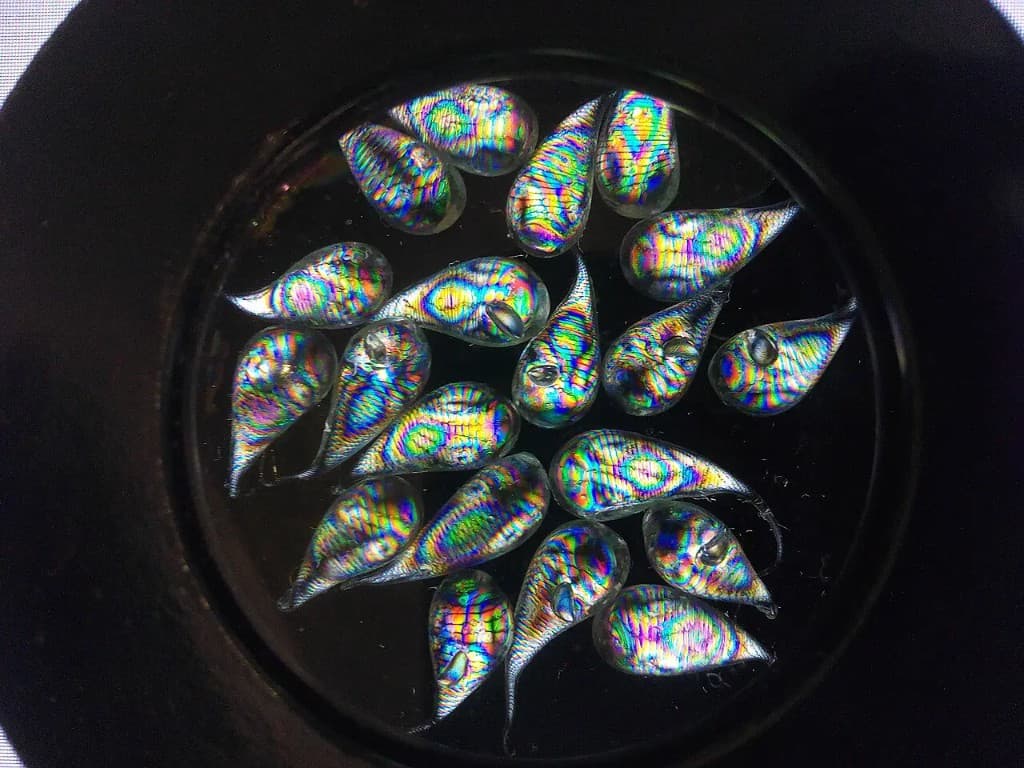

Naprężone przezroczyste szkło zmienia sposób przechodzenia światła spolaryzowanego. Dwie składowe fali poruszają się w nim z różną prędkością. Między polaryzatorami mechaniczny stan materiału staje się widoczny jako pasma i kolory.

W grubej, zakrzywionej kropli nie wystarczy jednak zrobić kolorowego zdjęcia. Badacze zanurzali próbki w cieczy o odpowiednim współczynniku załamania, przepuszczali przez nie spolaryzowane czerwone światło i mierzyli opóźnienie optyczne sterowanym komputerowo polaryskopem. Następnie odtworzyli radialny rozkład naprężeń za pomocą odwrotnej transformacji Abela. Rozdzielczość przestrzenna wynosiła 12 mikrometrów, a podana niepewność pozostawała poniżej 5 procent.^[4]

Wyniki były znacznie wyższe niż starsze szacunki oparte na wykonywaniu wgłębień.

W główkach czterech kropli ze szkła sodowo-wapniowego ściskanie przy powierzchni wynosiło około 400 do 700 megapaskali. Rozciąganie w pobliżu środka osiągało mniej więcej 225 do 400 megapaskali. Warstwa ściskana miała tylko 0,50 do 0,85 milimetra grubości, czyli około 8 do 13 procent średnicy badanych główek.^[4]

Dla porównania ciśnienie atmosferyczne wynosi około 0,1 megapaskala. Nie jest to dokładnie ten sam rodzaj wielkości mechanicznej, ale porównanie pokazuje skalę. Przezroczysty kawałek szkła leżący spokojnie na stole zawiera naprężenia tysiące razy większe.

Dlaczego główka wytrzymuje młotek

Uderzenie młotkiem tworzy złożony stan naprężeń. W miejscu kontaktu zakrzywionego szkła z twardą powierzchnią mogą pojawić się między innymi naprężenia promieniowe i charakterystyczne pęknięcia pierścieniowe, które przechodzą w stożek pod powierzchnią. Tak często niszczy się kruche szkło pod naciskiem twardego przedmiotu.

W kropli kilkaset megapaskali ściskania przeciwstawia się otwarciu tych pęknięć. Drobne szczeliny pozostają zamknięte albo biegną płytko w warstwie ściskanej zamiast zanurzyć się w rdzeniu.

W laboratoryjnych próbach ściskania między płytkami z węglika wolframu podobne krople przenosiły obciążenia rzędu 15 000 niutonów. Poszczególne próbki różniły się. Jedna pękła przy 11 000 N, inna przetrwała 10 000 N, a kolejne niszczyły się w pobliżu 18 000 lub 19 000 N. Zdarzyło się nawet pęknięcie podczas odciążania, a nie przy maksymalnej sile.^[4]

Piętnaście kiloniutonów odpowiada w przybliżeniu ciężarowi masy około półtorej tony na Ziemi. Nie oznacza to, że kropla może bezpiecznie podtrzymywać samochód. Wynik zależał od geometrii, ustawienia próbki, jakości powierzchni i sposobu przyłożenia siły.

Rozrzut wyników jest ważniejszy niż najbardziej efektowna liczba. Główka ma wyjątkowo skuteczną ochronę przed rozpoczęciem pęknięcia, ale nadal jest szkłem. Złe podparcie, wada, boczne uderzenie albo dostatecznie duża siła mogą ją zniszczyć.

Ogon nie jest detonatorem

Popularne zdanie mówi, że wystarczy dotknąć ogona, a kropla wybuchnie. Jest łatwe do zapamiętania i trochę niedokładne.

Najcieńsza końcówka długiego ogona może zawierać niewiele naprężeń. Zespół przygotowujący próbki do badania fragmentacji w 2021 roku potrafił przycinać ich same końce bez zniszczenia całej kropli. Katastrofa zaczynała się po wykonaniu cięcia bliżej główki, gdzie pod ściskaną powierzchnią nadal znajdował się rozciągnięty rdzeń.^[6]

Ogon działa jak wygodne wejście. Jest cienki, więc niewielkie uszkodzenie może przebić ochronną warstwę. Gdy pęknięcie dociera do wnętrza, nie potrzebuje już dalszej pracy szczypiec. Energia zgromadzona w materiale napędza je w stronę główki.

Nic nie spala się wzdłuż ogona i nie ma tam substancji wybuchowej. Głębokie uszkodzenie główki również może uruchomić rozpad. Ogon jest po prostu najbardziej dostępny i daje powtarzalny pokaz.

Pomysł odcięcia ogona i zachowania niezniszczalnej kulki też nie działa dobrze. Mechaniczne cięcie w strefie naprężeń uruchamia pękanie. Wygrzanie, czyli odprężanie szkła, pozwoliłoby usunąć naprężenia, ale razem z nimi zniknęłaby niezwykła odporność powierzchni.

Pierwsze mikrosekundy katastrofy

Gołym okiem widać trzask i obłok. Szybka kamera pokazuje czoło pęknięcia biegnące od uszkodzonego ogona w stronę główki.

W 1994 roku Srinivasan Chandrasekar i Munawar Chaudhri rejestrowali proces z prędkością sięgającą 500 000 klatek na sekundę. Zmierzyli prędkość czoła pęknięcia od około 1450 do 1900 metrów na sekundę.^[5] Późniejsze doświadczenia ze szkłem sodowo-wapniowym dawały wartości w pobliżu 1700 m/s, a szkło ołowiowe pękało wolniej, około 1300 m/s.^[7]

Przy prędkości 1700 m/s szczelina pokonuje pięć centymetrów w około 29 mikrosekund. Dźwięk w powietrzu przebyłby w tym czasie mniej więcej centymetr. Zanim człowiek słyszy trzask, kropla już nie istnieje.

Czoło pęknięcia nie pozostaje jedną gładką linią. Rozgałęzia się, a nowe szczeliny rozdzielają ponownie. Proces powtarza się, dopóki energia wystarcza na tworzenie kolejnych powierzchni przełomu. W rozciągniętym rdzeniu pęknięcia przyspieszają i mnożą się. Przy ściskanej powierzchni zwalniają oraz pozostawiają odłamki o innym kształcie.^[5][7]

Badania z 1994 roku nie wykazały silnej fali naprężenia, która wymagałaby opisu przypominającego klasyczny wybuch od środka. Wielokrotne rozgałęzianie szczelin wystarczało do wyjaśnienia rozpadu.^[5]

Co najmniej 21 847 kawałków

Zdanie "zamienia się w pył" dobrze opisuje wrażenie, ale niewiele mówi o samych fragmentach. W 2021 roku zespół prowadzony przez Sanderę Kooij wykorzystał mikrotomografię komputerową, żeby policzyć i zmierzyć odłamki.^[6]

Jedną kroplę zniszczono w lateksowej rękawiczce, aby kawałki nie uciekły i nie rozbiły się wtórnie przy wielu zderzeniach. Inną umieszczono w przezroczystym żelu o granicy płynięcia, który utrzymał fragmenty blisko miejsc, w których powstały. Mikrotomograf wykrywał elementy o rozmiarze około 50 mikrometrów i większe.

W jednej rekonstrukcji naliczono co najmniej 21 847 mierzalnych fragmentów. Rzeczywista liczba była większa, ponieważ drobiny poniżej rozdzielczości skanera nie mogły zostać policzone.^[6]

Rozkład rozmiarów nie przypominał zwykłego szkła rozbitego zewnętrznym uderzeniem. Badacze znaleźli dwa zakresy wykładnicze z charakterystycznymi wymiarami około 0,31 mm i 0,064 mm dla zmierzonej próbki. Wynik pasował do losowego procesu rozgałęziania kontrolowanego przez wewnętrzne naprężenia.^[6]

Szczypce nie dostarczają energii potrzebnej do stworzenia ponad dwudziestu tysięcy kawałków. Otwierają pierwszą drogę. Resztę wykonuje stan, w którym szkło pozostawało od chwili zanurzenia w wodzie.

Czy kropla naprawdę wybucha

W języku potocznym można tak powiedzieć. Rozpad następuje nagle, słychać trzask, a odłamki zostają wyrzucone. Naukowcy również używają określenia "explosive disintegration", czyli eksplozywna dezintegracja.^[5]

Nie jest to wybuch chemiczny. Nie zachodzi spalanie i nie powstają gwałtownie rozszerzające się produkty reakcji. W główce nie musi znajdować się para ani sprężony gaz. Pełne, pozbawione dużej komory krople rozpadają się tak samo.

Źródłem energii jest sprężyste odkształcenie zamrożone w szkle. Po uszkodzeniu ogona energia zmienia się w nowe powierzchnie pęknięć, ruch fragmentów, drgania, dźwięk i niewielką ilość ciepła. Proces podtrzymuje się sam, gdy szczelina wejdzie w rozciągnięty rdzeń.

Słowo "implozja" nie jest dokładniejsze. Fragmenty nie zapadają się spokojnie do środka. Najlepszy opis to gwałtowna fragmentacja napędzana naprężeniami własnymi.

Filmy z pociskami wymagają ostrożności

W popularnych nagraniach pocisk trafia w główkę, rozpada się albo zostaje odchylony, a kropla czasem przeżywa. Wynik zależy od rodzaju i prędkości pocisku, kąta, sposobu zamocowania oraz jakości konkretnej próbki.

Nie wynika z tego, że krople są miniaturowym szkłem kuloodpornym.

Uderzenie pocisku nie odpowiada powolnej próbie ściskania. Powoduje lokalne naprężenia, fale, zginanie i uszkodzenia kontaktowe w bardzo krótkim czasie. Podparcie może poruszyć ogon albo wprowadzić dodatkowe obciążenie. Jeden film z jednym pociskiem i ręcznie wykonaną kroplą nie definiuje właściwości materiału.

Rozsądny wniosek jest węższy. Ściskanie powierzchni potrafi uczynić szkło zaskakująco odpornym na niektóre uderzenia. Hasło "silniejsze od kuli" nie jest parametrem inżynierskim.

Najczęstsze błędne wyjaśnienia

"Powierzchnia jest rozciągana"

Jest odwrotnie. Powierzchnia pozostaje pod wpływem ściskania, a rdzeń rozciągania. Hooke prawidłowo powiązał zjawisko z chłodzeniem, ale pomylił kierunki naprężeń.^[3][4]

"Tylko ogon może ją zniszczyć"

Ogon daje najłatwiejszą drogę do rdzenia. Dostatecznie głębokie uszkodzenie w innym miejscu również może wywołać katastrofalne pęknięcie.^[4]

"Główka jest niezniszczalna"

Nie jest. Dobrze opiera się obciążeniom, które próbują otworzyć powierzchniową rysę. Badane krople pękały przy różnych siłach, niekiedy nawet podczas odciążania.^[4]

"W środku znajduje się gaz lub ciecz, które powodują eksplozję"

Krople mogą zawierać pęcherzyki i pustki, ale nie są one silnikiem procesu. Naprężenie znajduje się w stałym szkle. Szybkie pęknięcie potrafi przejść przez wewnętrzną pustkę bez zauważalnej zmiany prędkości.^[4]

"Woda tworzy nowy rodzaj szkła"

Skład materiału się nie zmienia. Szybkie chłodzenie tworzy szczególny stan naprężeń. Ta sama masa schłodzona powoli zachowuje się jak zwykłe, odprężone szkło.^[2][4]

"Każdy fragment ogona jest tak samo niebezpieczny"

Najcieńszy koniec może być prawie pozbawiony naprężeń i czasem daje się przyciąć. Niebezpieczne jest miejsce, w którym uszkodzenie sięga rozciągniętego rdzenia.^[6]

Szkło hartowane jest jej użytecznym krewnym

Kropla księcia Ruperta bywa przedstawiana jako pierwszy pokaz zasady hartowania szkła. Pokrewieństwo jest rzeczywiste, choć nikt nie produkuje szyby samochodowej przez wrzucenie jej do wiadra z wodą.

Podczas hartowania termicznego gotową taflę ogrzewa się, a następnie szybko chłodzi jej powierzchnie strumieniami powietrza. Zewnętrzne warstwy sztywnieją wcześniej niż środek. Kiedy wnętrze kończy stygnięcie i kurczy się, na powierzchni powstaje ściskanie, a wewnątrz rozciąganie.

Ściskana powierzchnia zwiększa odporność na zginanie i uderzenie. Jeśli szczelina przejdzie przez warstwę ochronną, energia zgromadzona w rozciągniętym środku pomaga podzielić taflę na wiele stosunkowo małych kawałków zamiast kilku długich ostrzy. Dlatego szkło hartowane stosuje się w bocznych szybach samochodowych, kabinach prysznicowych i drzwiach.

Przemysłowa historia hartowania rozwinęła się w XIX wieku. François Barthélemy Alfred Royer de la Bastie opatentował w 1874 roku metodę chłodzenia rozgrzanego szkła w oleju lub tłuszczu.^[10] Późniejsze procesy pozwoliły precyzyjniej sterować temperaturą, geometrią i jakością krawędzi.

Inżynierowie nie próbują wytworzyć największych możliwych naprężeń. Użyteczna szyba musi przeżyć produkcję, montaż, zmiany temperatury, drobne wady i uderzenia. Powinna również pękać w sposób zgodny z normami. Kropla pokazuje skrajny przypadek, a nie rozsądną specyfikację okna.

Ekran telefonu korzysta z podobnego pomysłu

Cienkie szkło osłonowe można wzmacniać chemicznie. Taflę umieszcza się w kąpieli stopionej soli. Większe jony potasu zastępują mniejsze jony sodu w pobliżu powierzchni. Zajmują więcej miejsca w sieci szkła i tworzą warstwę ściskającą.^[8]

Rysa musi najpierw pokonać to ściskanie, zanim zacznie się otwierać. Metoda stosowana między innymi w rodzinie produktów Gorilla Glass pozwala otrzymać kontrolowaną warstwę w cienkim szkle, które trudno byłoby równomiernie zahartować termicznie.

Skład, geometria i profil naprężeń różnią się od kropli. Zasada ochrony powierzchni pozostaje podobna.

Wyjaśnia to również irytujący przypadek telefonu, który przeżywa kilka poważnych upadków, a pęka po pozornie lekkim. Wcześniejsze zdarzenia mogły stworzyć lub pogłębić rysy. Ostatni upadek nie musi wykonać całej pracy. Wystarczy, że właściwa wada przekroczy warstwę ochronną w chwili dostatecznego rozciągania.

Dlaczego nie budujemy pancerza z kropli

Widok młotka odbijającego się od główki uruchamia oczywiste pomysły. Można odciąć ogony, zatopić krople w płycie albo ułożyć z nich pancerz.

Geometria szybko psuje te koncepcje.

Każda kropla jest nieregularnym, silnie naprężonym przedmiotem z drogą prowadzącą do wrażliwego rdzenia. Łączenie wielu sztuk tworzy punkty kontaktu, zginanie i uszkodzenia powierzchni. Szlifowanie naruszałoby warstwę ściskaną. Panel złożony z tysięcy takich elementów miałby też tysiące potencjalnych miejsc niekontrolowanej fragmentacji.

Technologią wartą wykorzystania nie jest kształt kijanki. Jest nią świadome wprowadzanie naprężeń własnych. Inżynierowie stosują podobną strategię w szkle, ceramice, włóknach, zbiornikach ciśnieniowych i betonie sprężonym. W każdym przypadku szczegóły są inne, ale wspólna myśl brzmi podobnie: umieścić ściskanie tam, gdzie późniejsze obciążenia mogłyby wywołać szkodliwe rozciąganie.

Kropla jest cenna jako pokaz. Zamienia abstrakcyjny profil naprężeń w główkę odporną na młotek i ogon uruchamiający samozniszczenie.

Po co kropla wulkanologom

W 2022 roku Katharine Cashman, Emma Liu i Alison Rust wykorzystały krople księcia Ruperta do badania znacznie większego problemu: co dzieje się, gdy gorący materiał szklisty spotyka wodę podczas aktywności wulkanicznej.^[7]

Kontakt magmy z wodą może prowadzić do erupcji produkujących dużo drobnego popiołu. Jednocześnie działa kilka mechanizmów, w tym szybki przepływ ciepła, tworzenie pary, granulacja i pękanie wywołane naprężeniami termicznymi. Małe laboratoryjne krople pozwalają rozdzielić część tych zjawisk.

Badaczki porównywały krople rozbijane w powietrzu, wodzie i gęstym syropie. Analizowały też granulację podczas hartowania, kiedy stopione szkło rozpadało się już przy kontakcie z wodą zamiast przetrwać jako naprężona kropla. Pęcherzyki w stopie utrudniały powstanie prawidłowych kropli i sprzyjały natychmiastowemu rozpadowi. Mikrotomografia pokazała różnice kształtów odłamków z warstwy powierzchniowej i okolic wewnętrznych pustek.^[7]

Nie oznacza to, że wulkan jest wielką kroplą księcia Ruperta. Magma zawiera kryształy i pęcherzyki, ma zmienny skład, a erupcja nie przypomina kontrolowanej próbki. Kropla jest uproszczonym modelem pozwalającym sprawdzić, jak skurcz termiczny magazynuje energię i jak środowisko wpływa na późniejszą fragmentację.

Przyroda tworzy również łezkowate kawałki szkła wulkanicznego. Łzy Pele powstają z kropelek lawy stygnących w powietrzu, często razem z cienkimi włóknami zwanymi włosami Pele.^[11] Podobny wygląd nie gwarantuje jednak takiego samego rozkładu naprężeń ani odporności na młotek.

Przedmiot pamięta, jak został zrobiony

Najbardziej interesująca cecha kropli nie mieści się wyłącznie w jej składzie. Dwie porcje tego samego szkła mogą zachowywać się zupełnie inaczej, jeśli jedna ostygnie powoli, a druga przejdzie gwałtowne hartowanie.

Ochronna powierzchnia powstaje pierwsza. Niebezpieczny rdzeń tworzy się później, gdy wnętrze stygnie i ciągnie za skorupę. Gotowy przedmiot przechowuje kolejność tych zdarzeń. Gdyby wszystkie warstwy chłodziły się powoli i miały czas na rozluźnienie, naprężenia byłyby znacznie mniejsze, a widowiskowy rozpad by nie nastąpił.

To samo ogólne spostrzeżenie wraca w wielu materiałach. Hartowanie stali pozostawia własną historię termiczną, choć przemiany fazowe czynią metalurgię znacznie bardziej złożoną. Spawanie tworzy naprężenia wokół złącza. Tworzywa formowane wtryskowo zachowują orientację i naprężenia po przepływie oraz chłodzeniu.

Gotowy przedmiot jest sumą składu, geometrii, wad i procesu. Kropla pokazuje tę zależność bez subtelności.

Jak zobaczyć naprężenia bez rozbijania szkła

Prosty polaryskop można zbudować z dwóch filtrów polaryzacyjnych ustawionych pod kątem prostym. Między nimi umieszcza się przezroczysty przedmiot i obraca go względem światła. Naprężone obszary pokazują kolorowe prążki, ponieważ dwójłomność zmienia drogę optyczną światła.

Efekt można obserwować w plastikowych opakowaniach, linijkach, elementach formowanych oraz niektórych rodzajach szkła bez wytwarzania kropli. W samej kropli wzór jest gęsty i zakrzywiony, a jej grubość utrudnia ilościową interpretację. Do zobaczenia ogólnego układu wystarcza jednak zwykła demonstracja.^[9][13]

Wytwarzanie kropli jest zupełnie innym doświadczeniem. Wymaga pracy ze stopionym szkłem, płomieniem i wodą. Gotowy obiekt może rozrzucić ostre drobiny, a część próbek pęka jeszcze podczas chłodzenia lub przenoszenia. Hooke wbił sobie fragmenty w skórę. Nie ma powodu powtarzać tej części historii nauki.^[3]

To nie jest eksperyment kuchenny. Potrzebne są narzędzia do obróbki szkła, osłona twarzy i oczu, ubranie odporne na temperaturę, wentylacja, ekran zatrzymujący odłamki oraz osoba mająca doświadczenie z gorącym szkłem. Przed celowym złamaniem ogona próbkę trzeba zamknąć w pojemniku, który zatrzyma fragmenty.

Nagranie z szybkiej kamery przekazuje prawie całą wartość edukacyjną i znacznie mniej szkła pod skórą.

Kilka szczegółów, które łatwo przeoczyć

Książę Rupert nie był wynalazcą, ale znał się na eksperymentach i technologii. Kropla nosi jego nazwisko głównie dlatego, że przywiózł ją na angielski dwór w odpowiednim momencie.^[1]

Pierwsze próbki Royal Society nie były wyłącznie pełnymi kijankami znanymi ze współczesnych filmów. W zapisie rozróżniono szklane bańki z cieczą i pełne krople. Siedemnastowieczni badacze porównywali kilka pokrewnych obiektów, zanim ustaliło się słownictwo.^[2]

Hooke i Moray sprawdzili podstawową próbę kontrolną. Szkło chłodzone powoli nie wykazywało tego samego zachowania. Sekret od początku tkwił w historii termicznej, nie w egzotycznym dodatku.^[2][3]

Pomiary z 2016 roku poprawiły wcześniejsze szacunki tej samej grupy badawczej. Metoda oparta na wgłębieniach sugerowała ściskanie powierzchniowe około 90 do 170 MPa. Zintegrowana fotoelastyczność dała około 400 do 700 MPa.^[4][5]

Pęknięcie potrafi przejść przez wewnętrzną pustkę bez wyraźnej zmiany prędkości. Pęcherzyk wygląda efektownie w świetle spolaryzowanym, ale naprężony materiał wokół nadal prowadzi szczelinę.^[4]

Odłamki nie są przypadkowym pyłem. Ich rozmiary i kształty zachowują informację o polu naprężeń oraz drodze pękania.^[6][7]

Odpowiedź powstawała przez ponad trzy stulecia

Można napisać, że Hooke wyjaśnił kroplę w 1665 roku. Można też ogłosić, że zagadkę rozwiązali dopiero współcześni badacze. Obie wersje zbyt mocno porządkują historię.

Hooke rozpoznał rolę szybkiego chłodzenia i uwięzionego odkształcenia. Dziewiętnastowieczni szklarze zamienili pokrewną zasadę w proces przemysłowy. Szybkie zdjęcia z 1994 roku ujawniły prędkość i rozgałęzianie szczelin. Fotoelastyczność pozwoliła w 2016 roku zmierzyć, dlaczego główka tak skutecznie hamuje początek pęknięcia. Badania z 2021 i 2022 roku policzyły odłamki oraz wykorzystały je do pytań o materiały naprężone i kontakt magmy z wodą.^{[3][4][5][6][7]}

Każde pokolenie dostało inne narzędzie. Mikroskop pokazał fragmenty. Szybka kamera rozciągnęła mikrosekundy do czasu widocznego dla oka. Światło spolaryzowane odwzorowało naprężenia. Promienie rentgenowskie pozwoliły odbudować cyfrowo obiekt, który przestał istnieć.

Po usunięciu magii kropla nie staje się mniej ciekawa. Jest nawet lepsza. Każda jej część zachowuje się zgodnie ze zwykłą mechaniką, ale proces chłodzenia ułożył naprężenia tak, że codzienny materiał przeczy naszej intuicji.

Główka i ogon nie są dwiema sprzecznymi cechami. Powstały w tym samym procesie. Ściskanie chroniące powierzchnię istnieje dlatego, że wnętrze pozostało rozciągnięte. Odporność i niestabilność zostały wyprodukowane razem.

Tego zwykle nie widać na filmie z młotkiem.

Źródła i dalsza lektura

1. Royal Society Picture Library, Prince Rupert's drop. Archiwalny opis pojawienia się kropli na angielskim dworze i badań Royal Society z 1661 roku.
2. Folger Shakespeare Library, "Whose least part crackt, the whole does fly". Historia pierwszych pokazów, raportu Moraya, zapisków Pepysa i obecności kropli w kulturze XVII wieku.
3. Robert Hooke, "Micrographia", Observation VII. Pełny tekst doświadczeń i wyjaśnienia Hooke'a z 1665 roku.
4. H. Aben i in., "On the extraordinary strength of Prince Rupert's drops". "Applied Physics Letters" 109, 231903 (2016). Trójwymiarowe pomiary fotoelastyczne oraz próby ściskania.
5. S. Chandrasekar i M. M. Chaudhri, "The explosive disintegration of Prince Rupert's drops". "Philosophical Magazine B" 70 (1994), s. 1195-1218. Szybka fotografia, prędkość szczeliny i model wielokrotnego rozgałęziania.
6. S. Kooij i in., "Explosive fragmentation of Prince Rupert's drops leads to well-defined fragment sizes". "Nature Communications" 12, 2521 (2021). Mikrotomografia i analiza rozmiarów ponad 20 tysięcy fragmentów.
7. K. V. Cashman, E. J. Liu i A. C. Rust, "Prince Rupert's Drops: An analysis of fragmentation by thermal stresses and quench granulation of glass and bubbly glass". "Proceedings of the National Academy of Sciences" 119 (2022). Fragmentacja, pęcherzyki i znaczenie dla badań hydro-wulkanizmu.
8. Corning, How strengthening glass works. Wyjaśnienie wymiany jonowej i ściskania powierzchniowego w szkle wzmacnianym chemicznie.
9. APS Physics, Controlling persistent stress in glass. Wprowadzenie do naprężeń własnych oraz obserwacji fotoelastycznych.
10. F. B. A. Royer de la Bastie, US Patent 157,717. Patent z 1874 roku dotyczący hartowania rozgrzanego szkła w kąpieli ciekłej.
11. USGS, Pele's hair and Pele's tears. Opis naturalnych łez i włosów Pele powstających ze szkła wulkanicznego.
12. Smarter Every Day, Prince Rupert's drop at 456,522 frames per second. Nagranie rozpadu kropli wykonane z bardzo dużą szybkością.
13. University of Iowa Physics, Prince Rupert's drops demonstration. Instrukcja demonstracyjna i opis wymaganych zabezpieczeń.
14. Royal Society Picture Library, rycina Hooke'a z 1665 roku. Ilustracja kropli oraz fragmentów opublikowana w "Micrographii".
