Szafki gazowe przy bloku: co jest w żółtej skrzynce

Przy bloku albo przy furtce stoi skrzynka. Bywa żółta, szara, z perforacją albo szczelinami. Ludzie mijają ją codziennie i traktują jak element ogrodzenia. Tymczasem to jeden z niewielu punktów, w których gazowa infrastruktura miasta wychodzi na powierzchnię w skali ludzkiej dłoni.

Pytanie jest proste. Co dokładnie jest w tej szafce i dlaczego przepisy tak upierają się przy wentylacji, odległościach od okien oraz zakazie "domowych poprawek"?

Ostrzeżenie: praca przy instalacji gazowej nie jest majsterkowaniem. Nie otwieraj szafki operatora, nie dokręcaj połączeń "na oko", nie zaślepiaj otworów wentylacyjnych i nie próbuj samodzielnie wymieniać gazomierza ani reduktora. Wyciek gazu, pożar i zatrucie tlenkiem węgla to ryzyka, których nie da się "przetestować tanio". Zgłoszenia i naprawy należą do uprawnionego instalatora oraz operatora sieci.

Granica między siecią a budynkiem

W warunkach technicznych dla budynków kurek główny instalacji gazowej powinien być na zewnątrz, w wentylowanej szafce z materiału co najmniej trudnozapalnego. Może stać przy ścianie, we wnęce albo w odległości nie większej niż 10 m od zasilanego budynku, w miejscu łatwo dostępnym, chronionym przed pogodą, uszkodzeniem i dostępem osób niepowołanych.^[1][2]

To zdanie z rozporządzenia tłumaczy urbanistyczny detal. Szafka przy ogrodzeniu pozwala inkasentowi i służbom dojść bez wchodzenia głęboko na posesję. Szafka na elewacji oszczędza miejsce na wąskiej działce, ale wymusza uważne trzymanie odległości od okien i drzwi.

Przepisy mówią wprost o kurku głównym: przy montażu przy ścianie albo we wnęce powinien być co najmniej 0,5 m od krawędzi okien, drzwi i innych otworów.^[1][2] W praktyce projektowej tę odległość często odnosi się do całej szafki, bo to jej otwory wentylacyjne są miejscem, którym gaz mógłby wyjść na zewnątrz przy nieszczelności.^[2]

Co zwykle siedzi w środku

Typowy zestaw to trzy elementy, czasem zintegrowane.

Kurek główny. Zawór odcinający instalację budynku. W razie awarii, pożaru albo prac remontowych trzeba móc zamknąć dopływ szybko i bez szukania zaworu w piwnicy.

Reduktor (urządzenie redukcyjne). Sieć dystrybucyjna prowadzi gaz pod ciśnieniem wyższym niż to, którego potrzebują kuchenki i kotły w mieszkaniach. Reduktor obniża ciśnienie do wartości roboczej instalacji wewnętrznej. Rozporządzenie opisuje, kiedy przed i za reduktorem stawia się zawory odcinające oraz kiedy zawór przed reduktorem może pełnić rolę kurka głównego, zwłaszcza przy mniejszym zużyciu i jednym odbiorcy.^[1]

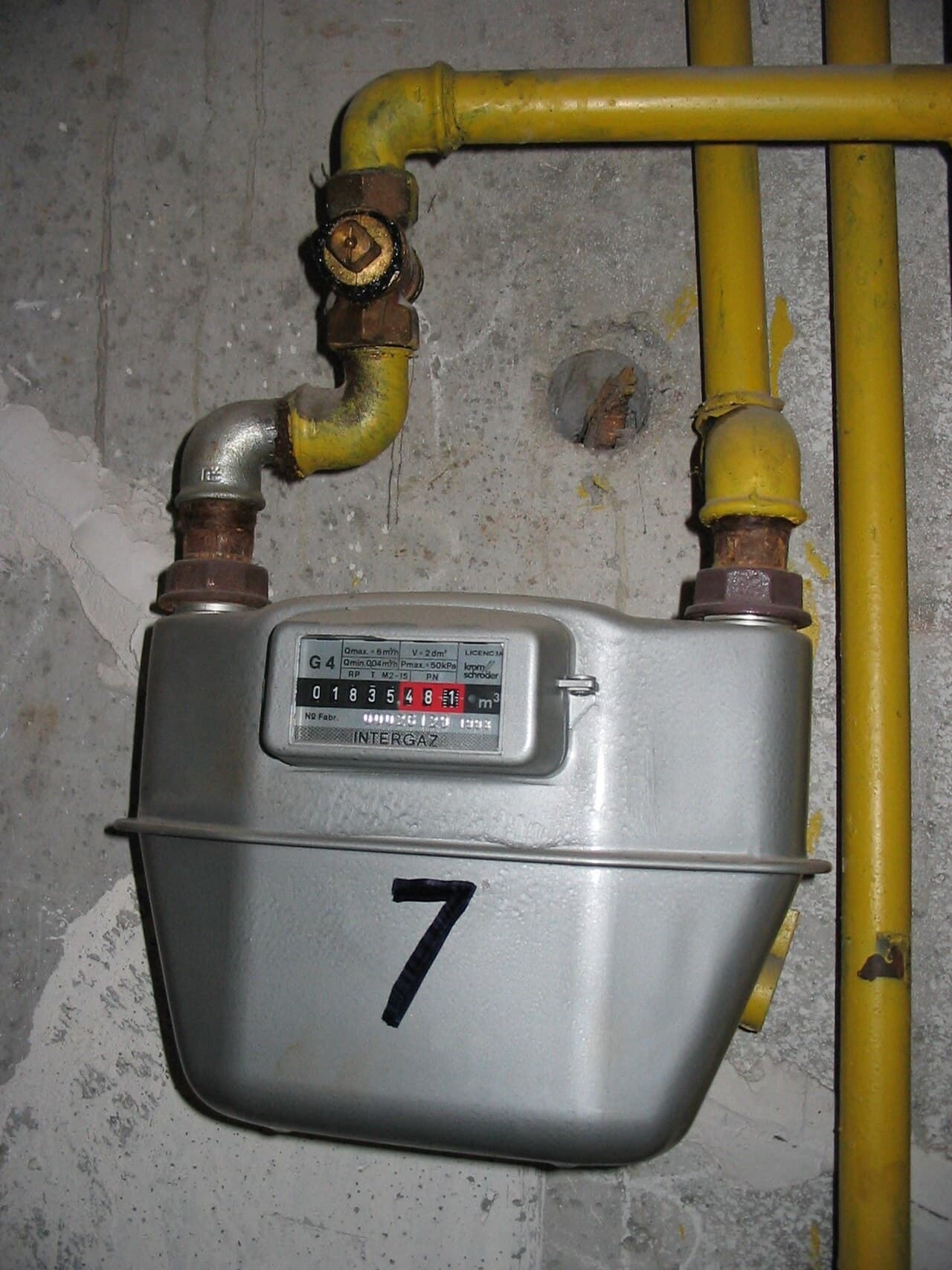

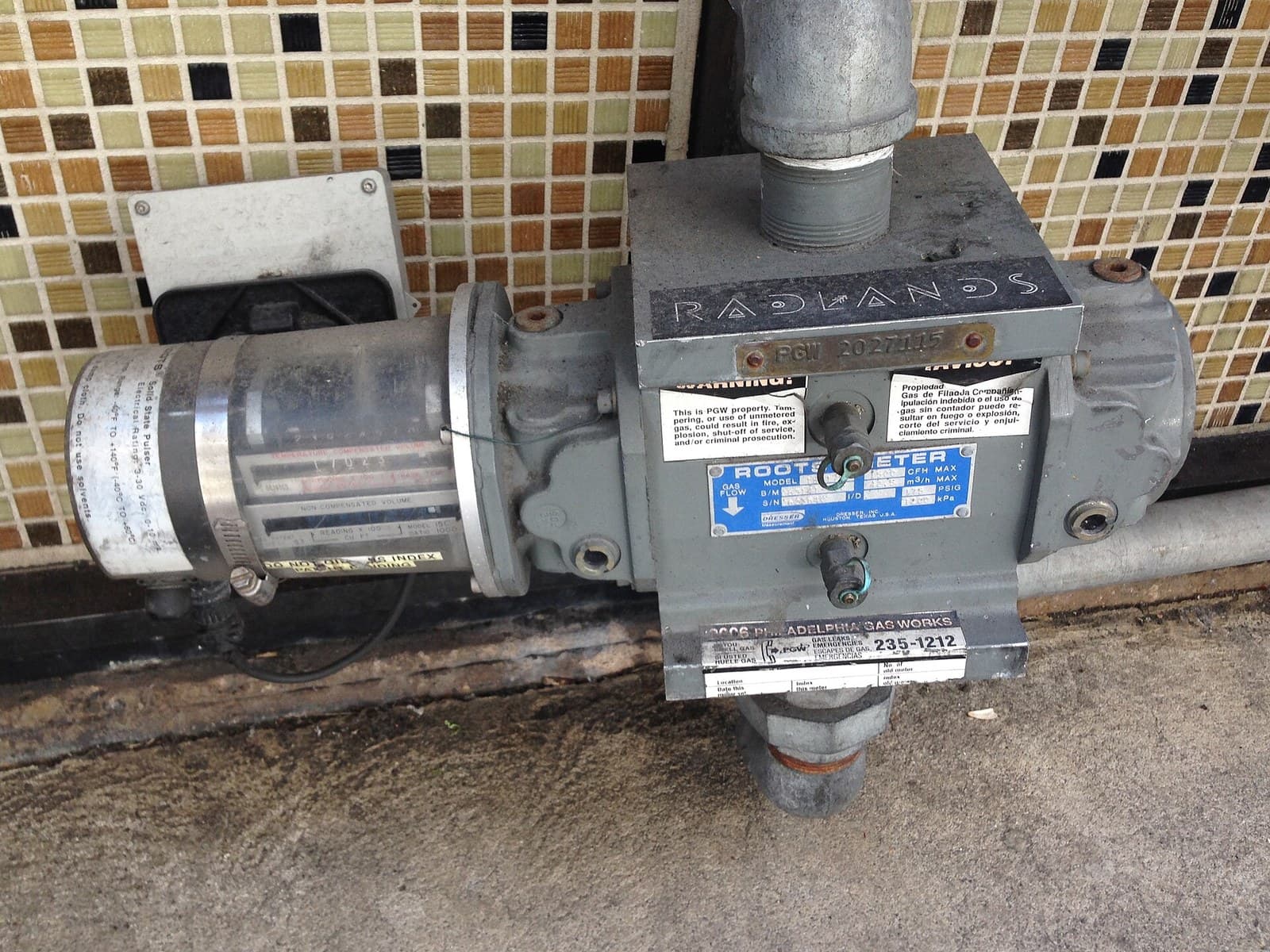

Gazomierz. Licznik zużycia. Warunki techniczne wymagają, żeby gazomierze stały w miejscach łatwo dostępnych, suchych i wentylowanych, a jedna z dopuszczalnych lokalizacji to właśnie szafka zewnętrzna razem z kurkiem głównym.^[1][3]

W blokach układ bywa bardziej złożony: szafki grupowe, pomieszczenia pomiarowe na klatce, osobne punkty dla wielu lokali. Zasada zostaje ta sama. Gaz ma przejść przez punkt, który da się odciąć, zmierzyć i przewietrzyć.

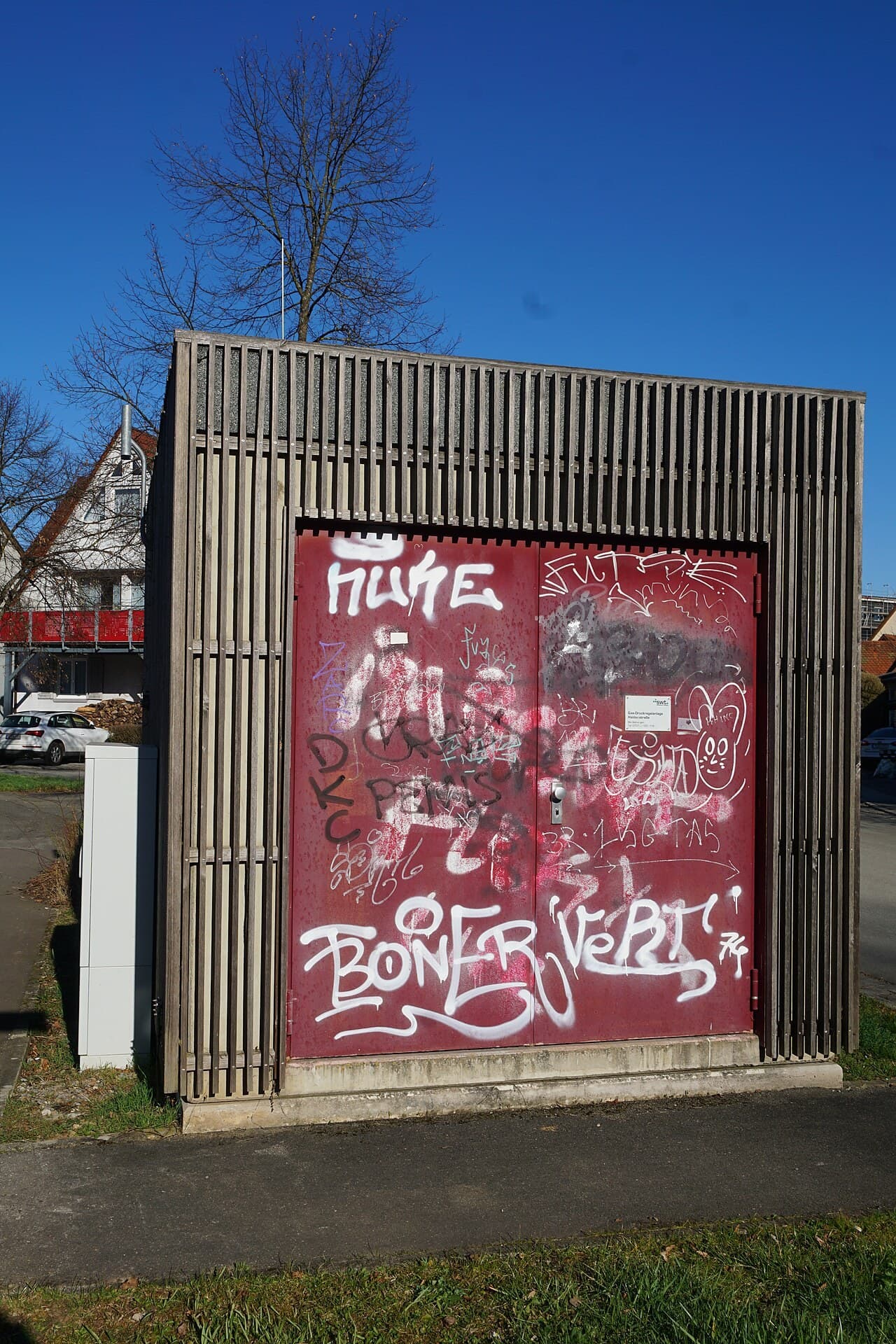

Urządzenia redukcyjne przepisy pozwalają instalować wyłącznie na zewnątrz budynku, z zabezpieczeniem przed dostępem osób niepowołanych i uszkodzeniami mechanicznymi.^[1] To dlatego przy bloku zasilanym z sieci średniego ciśnienia szafka nie jest opcjonalną skrzynką na gazomierz. Jest miejscem, w którym ciśnienie sieciowe ma spaść do poziomu instalacji, zanim gaz wejdzie w ścianę budynku. Przy większych obiektach punkt redukcyjno-pomiarowy bywa rozbudowany o filtr, manometry i drugi ciąg reduktora na wypadek awarii jednego urządzenia.^[6]

Po co te otwory w drzwiczkach

Gaz ziemny używany w Polsce jest lżejszy od powietrza. Przy drobnej nieszczelności wolniej gromadzi się w zamkniętej, niewentylowanej wnęce. Dlatego szafka ma mieć otwory wentylacyjne. Wytyczne operatorów i producentów szafek często wymagają łącznej powierzchni otworów nawiewnych i wywiewnych co najmniej około 2% przekroju poziomego szafki.^[4][5]

To nie jest detal estetyczny. Jeśli ktoś zatka szczeliny "żeby nie wlatywał kurz" albo obuduje szafkę styropianem bez zachowania drogi powietrza, zmienia warunki, pod które dobrano urządzenie. Warunki techniczne wymagają wentylowanej szafki właśnie po to, żeby ewentualny wyciek nie stał się lokalną komorą gazową.^[1]

W praktyce projektowej i w wytycznych operatorów bywa też mówione o powierzchni otworów wentylacyjnych względem przekroju szafki. Sens funkcjonalny jest stały: obudowa ma oddychać, a nie być szczelnym sejfem.

Dlaczego stoi akurat tutaj

Lokalizacja szafki to kompromis trzech logik.

Logika bezpieczeństwa: dostęp dla straży i pogotowia gazowego, odległość od otworów budynku, ochrona przed uszkodzeniem.

Logika eksploatacji: odczyt, wymiana gazomierza, serwis reduktora bez rozkuwania ścian.

Logika własności i odpowiedzialności: punkt rozdziału między siecią dystrybucyjną a instalacją odbiorcy. Szczegóły umów i granic majątku różnią się między operatorami, ale szafka jest fizycznym znakiem tej granicy.

W zabudowie wielorodzinnej dochodzi jeszcze logika osiedla. Szafki nie mogą blokować przejść pożarowych, nie powinny kusić wandalizmem i muszą dać się obsłużyć bez wchodzenia do mieszkań. Stąd powtarzalne "żółte punkty" przy klatkach i w linii ogrodzeń.

Miejsce kurka głównego ma być jednoznacznie oznakowane. Jeśli budynek ma więcej niż jeden kurek, na obiekcie powinna znaleźć się informacja o ich liczbie i lokalizacjach.^[1] To detal, który widać dopiero wtedy, gdy straż albo pogotowie gazowe szuka odcięcia po ciemku. Szafka ma być nudna i oczywista. Nie zagadką.

W zabudowie jednorodzinnej szafka często ląduje w linii ogrodzenia z dostępem od ulicy. Przy bloku częściej wisi na elewacji albo stoi na krótkim odcinku przy ścianie szczytowej, bo wspólnota i operator potrzebują jednego, czytelnego punktu odcięcia budynku, a nie osobnej szafki przy każdym lokalu na poziomie posesji.

Gaz w bloku a gaz w domu

W domu jednorodzinnym szafka bywa jedna i łączy kurek, reduktor oraz gazomierz, jeśli odległość od budynku mieści się w limicie przepisów.^[1][3] W bloku pojawiają się dodatkowe warstwy: pion gazowy, zawory lokalowe, czasem osobne pomieszczenia pomiarowe na klatce. Z zewnątrz nadal widzisz "żółty punkt", ale za nim może stać instalacja obsługująca wiele mieszkań.

Im większa skala, tym ważniejsza czytelność odcięcia. Straż i pogotowie gazowe muszą wiedzieć, który zawór zamyka który budynek. Dlatego szafki oznacza się, numeruje i trzyma w miejscach, które da się opisać w instrukcji: "przy klatce A, od strony parkingu", a nie "gdzieś za śmietnikiem".

Reduktor w szafce nie jest "pokazem techniki". Jest warunkiem, by ciśnienie sieciowe nie trafiło prosto do kuchenki. Gazomierz nie jest tylko narzędziem faktury. Jest punktem rozliczenia i często miejscem, przy którym widać stan techniczny przyłącza. Oba urządzenia siedzą w obudowie, bo mają być chronione przed deszczem, wandalizmem i przypadkowym dotykiem, a jednocześnie mają mieć powietrze do wentylacji.

Czego nie robić

Nie maluj szafki tak, żeby zasłonić oznaczenia i otwory. Nie używaj jej jako wspornika roweru ani stojaka na donice, jeśli obciążenie i dostęp mają ucierpieć. Nie wkładaj do środka narzędzi "na przechowanie". Nie próbuj "podciągać" ciśnienia ani obchodzić gazomierza.

Jeśli czujesz gaz, słyszysz syk albo widzisz uszkodzoną szafkę: oddal się, nie włączaj iskier (włączniki, dzwonki, papierosy), przewietrz jeśli jesteś w pomieszczeniu i dzwoń na numer alarmowy oraz pogotowie gazowe zgodnie z lokalną instrukcją operatora. To nie jest moment na eksperyment z kluczem francuskim.

Co łączy to z resztą osiedla

Szafka gazowa jest kuzynką włazu ciepłowniczego i wieży ciśnień. Wszystkie te obiekty są miejscami, w których niewidzialna sieć miasta musi wyjść na powierzchnię albo nad horyzont, żeby dało się nią zarządzać. W tekście o ciepłownictwie miejskim widać to przy rurach i komorach. Przy gazie widać to przy żółtej skrzynce. Przy wodzie przy zbiorniku na wysokości.

Im lepiej działa, tym mniej o niej myślisz. Dopiero wtedy, gdy ktoś ją uszkodzi albo gdy służby muszą odciąć budynek, okazuje się, że to nie element ogrodzenia. To punkt redukcji, pomiaru i odcięcia w skali bloku: mała architektura dużego systemu dystrybucji paliwa gazowego.

Po co więc ta skrzynka? Żeby odciąć. Żeby zredukować ciśnienie poza mieszkaniem. Żeby wentylować obudowę armatury. Żeby dało się legalnie i powtarzalnie zarządzać gazem w budynku wielorodzinnym. Reszta (kolor farby, kształt perforacji, naklejka operatora) to tylko lokalny dialekt tej samej zasady.

Źródła i dalsza lektura

[rozwiń +]

[1] Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst jednolity Dz.U. 2022 poz. 1225), zwłaszcza § 159-162 i § 166. Tekst ELI / PDF; czytelny wypis rozdziału m.in. na lexlege.pl. Kurek główny w wentylowanej szafce, redukcja wyłącznie na zewnątrz, gazomierze w szafkach z otworami wentylacyjnymi, oznakowanie.

[2] WodkanGaz, "Lokalizacja szafki gazowej: przepisy". Praktyczny komentarz do odległości, wariantów przy ścianie i w ogrodzeniu oraz wentylacji.

[3] Sorbex, "Skrzynka gazowa w domu jednorodzinnym - przepisy". Omówienie łączenia kurka, gazomierza i reduktora w jednej szafce oraz limitu 10 m od budynku.

[4] ANCO Sp. z o.o., "Wytyczne dotyczące standardowych szafek gazowych". Wymaganie otworów wentylacyjnych o łącznej powierzchni co najmniej 2% przekroju poziomego szafki.

[5] Materiały branżowe o projekcie instalacji gazowej wewnętrznej (przegląd wymagań szafki i wentylacji), np. audytwodorowy.pl. Uzupełniający opis praktyki projektowej; pierwszeństwo ma rozporządzenie.

[6] Opisy punktów gazowych / redukcyjno-pomiarowych na przyłączu (zawór, filtr, reduktor, gazomierz, manometry), np. WEBA: Punkty gazowe na przyłączu. Praktyczny język wyposażenia szafki, bez zastępowania warunków technicznych.
