Wieże ciśnień: po co zbiornik na wzgórzu

Na skraju miasta albo przy starej stacji kolejowej stoi obiekt, który z daleka wygląda jak latarnia bez światła: wysoki trzon i grubsza głowa. W środku tej głowy jest woda. Nie fontanna. Nie zbiornik „na ozdobę panoramy”. Zbiornik, którego lustro ma być wyżej niż krany, hydranty i najwyższe piętra, które ma obsłużyć.

Pytanie jest konkretne. Po co w ogóle podnosić tony wody na wzgórze albo na stalową nogę, skoro istnieją pompy?

Ciśnienie z wysokości, nie z „siły pompy w kranie”

W cieczy w spoczynku ciśnienie rośnie z głębokością. Dla jednorodnej cieczy w jednorodnym polu grawitacyjnym przyrost ciśnienia hydrostatycznego opisuje zależność:

[p = \rho g h]

gdzie (\rho) to gęstość (dla wody w przybliżeniu (1000,\mathrm)), (g) przyspieszenie ziemskie, a (h) wysokość słupa cieczy nad punktem, w którym liczymy ciśnienie.^[1][2]

To nie zależy od kształtu zbiornika. Waży wysokość. Szeroki basen na wzgórzu i wąska rura o tej samej wysokości lustra dają ten sam przyrost ciśnienia w punkcie leżącym o (h) metrów niżej. Dlatego inżynierowie mówią o hydraulic head: o wysokości, a nie o „mocy zbiornika”.

Rząd wielkości jest prosty do zapamiętania. W wodzie przyrost ciśnienia o około jedną atmosferę techniczną przypada mniej więcej na każde 10 metrów słupa wody.^[1] W jednostkach angloamerykańskich podręczniki wodociągowe powtarzają równoważnik: około 0,43 psi na stopę wysokości.^[3][4] To ta sama fizyka, inne jednostki.

Gdy otwierasz kran, ciśnienie w instalacji nie bierze się z tego, że pompa „pcha” wodę wprost do twojego mieszkania w każdej sekundzie zużycia. W klasycznym układzie ze zbiornikiem wyniesionym pompa napełnia zbiornik (często nocą albo poza szczytem), a w godzinach dużego poboru to wysokość lustra wody utrzymuje ciśnienie w sieci. Zbiornik „pływa” na systemie: przy nadmiarze pompowania napełnia się, przy deficycie oddaje wodę.^[5]

Dlatego zbiornik musi być powyżej odbiorców. Działa jak naczynie połączone z całą siecią: lustro wody wyznacza poziom odniesienia ciśnienia.^[6]

Po co wzniesienie, skoro da się pompować cały czas

Da się. Kosztuje to ciągłą pracę pomp, większą zależność od zasilania elektrycznego i trudniejszą stabilizację ciśnienia przy gwałtownych skokach zapotrzebowania. Zbiornik wyniesiony rozwiązuje trzy rzeczy naraz:

1. Bufor objętości. Szczyt poranny (prysznice, kuchnie) może przekraczać chwilową wydajność ujęcia albo stacji uzdatniania. Zbiornik oddaje zapas zgromadzony wcześniej.^[5]
2. Stabilizację ciśnienia. Wysokość lustra zmienia się wolniej niż chwilowy pobór. Sieć nie „oddycha” tak gwałtownie jak przy samym sterowaniu pompą bez pojemności.
3. Odporność na zanik zasilania. Bez prądu pompy stoją. Woda w zbiorniku na wysokości nadal spływa grawitacyjnie, dopóki starczy zapasu i dopóki nie spadnie lustro poniżej użytecznego zakresu.^[6]

HowStuffWorks w klasycznym omówieniu wież wodociągowych podkreśla właśnie ten związek: wieża jest wysoka, bo ma dać ciśnienie rzędu typowej sieci miejskiej (często dziesiątki psi), a lokalizacja na wzniesieniu skraca potrzebną wysokość konstrukcji.^[3] W terenie pagórkowatym czasem wystarczy naziemny zbiornik na najwyższym wzgórzu w strefie ciśnienia. Wieża jest wtedy zbędna. Liczy się wysokość hydrauliczna, nie dramatyczna sylwetka.

Co dokładnie jest „na wzgórzu”

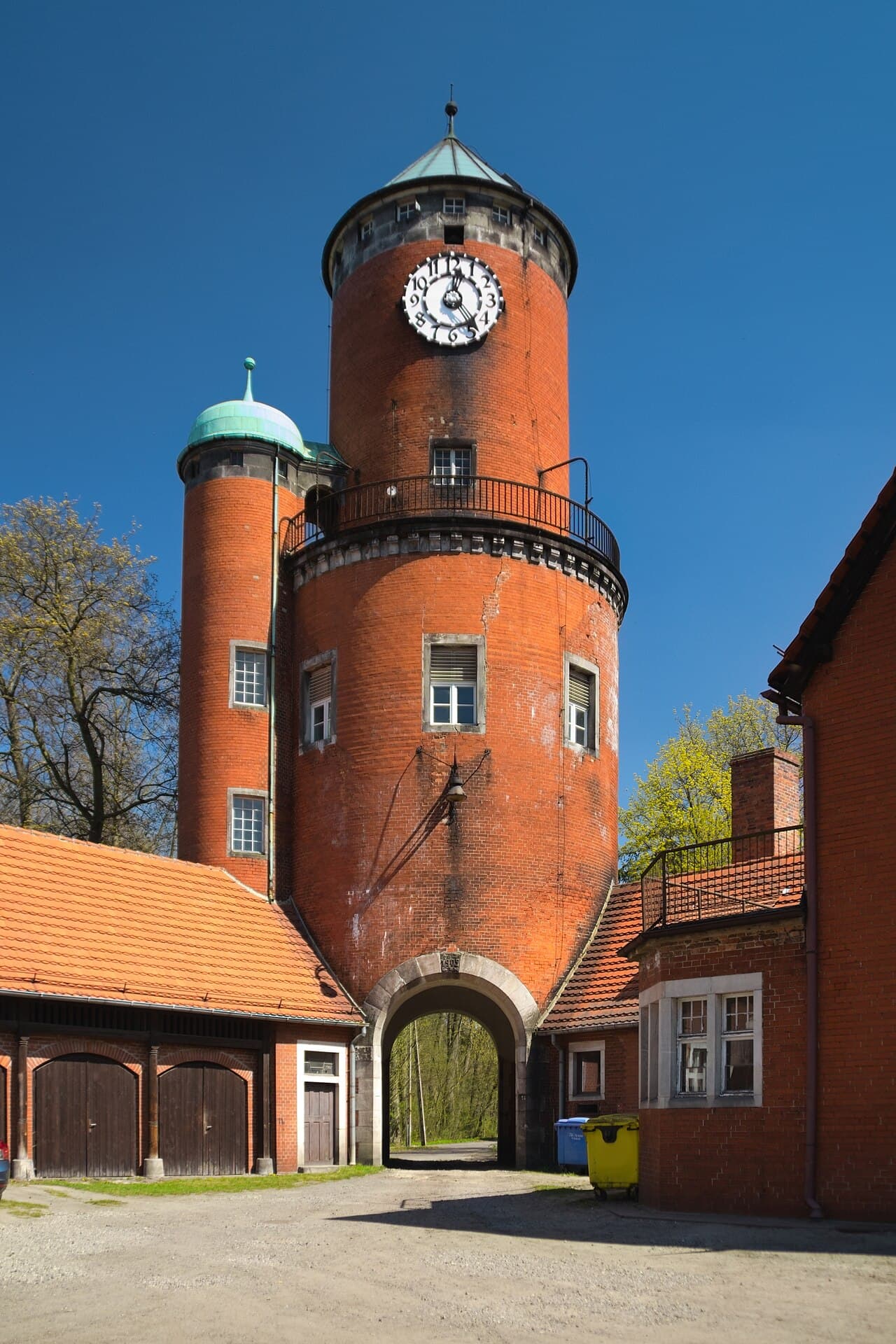

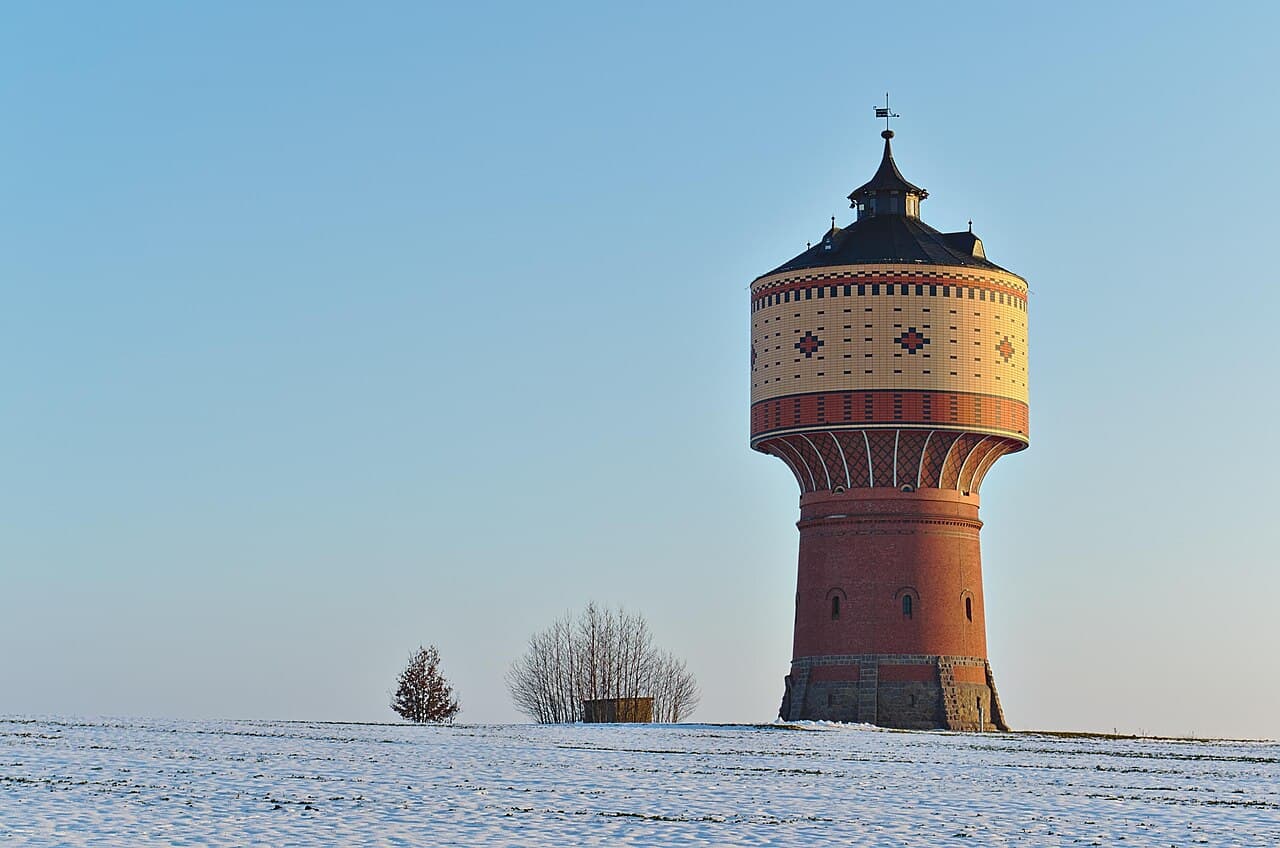

W polskim nazewnictwie bywa rozróżnienie: wieża ciśnień jako budynek z pomieszczeniami i zbiornikiem pod dachem versus wieżowy zbiornik jako konstrukcja, której główną treścią jest sam zbiornik.^[6] Dla fizyki obie formy robią to samo: trzymają wodę wysoko. Dla historii architektury różnica ma sens. Ceglana wieża z klatką schodową, oknami i detalem bywa obiektem zabytkowym. Stalowy grzybek na rurze jest infrastrukturą, którą fotografuje się rzadziej, choć działa tak samo.

W uproszczonym schemacie wyposażenia zbiornika znajdziesz rurę zasilająco-rozprowadzającą, przelew, spust do opróżniania i usuwania osadów, zawory odcinające oraz wentylację przestrzeni nad lustrem wody. Wentylacja nie jest ozdobą: zbiornik musi „oddychać”, gdy poziom się zmienia.^[7]

Kolejowe wieże ciśnień miały osobną logikę: woda dla parowozów, później też dla potrzeb składów. Zakładowe: rezerwa technologiczna i przeciwpożarowa. Miejskie: strefa ciśnienia w dzielnicy. We wszystkich przypadkach zbiornik musi być nad odbiorcami, bo inaczej hydrostatyka nie „dociśnie” instalacji.

Historia konstrukcji zbiorników (od prostokątnych płaskodennych przez rozwiązania Intzego po zbiorniki kuliste) dotyczy wytrzymałości i rozkładu sił w ścianach i podporach, nie zmiany wzoru (\rho g h).^[6] Ciśnienie na dnie zbiornika nadal zależy od głębokości wody w samym zbiorniku. Ciśnienie w mieście poniżej zależy od różnicy wysokości między lustrem a punktem odbioru, pomniejszonej o straty tarcia w rurach przy przepływie.

Tu kończy się prosty model. (\rho g h) opisuje ciśnienie statyczne. Gdy woda płynie szybko, dochodzą straty liniowe i miejscowe. Projektant nie liczy tylko wysokości wieży. Liczy też średnice, długości i szczytowe przepływy. Ale bez wysokości nie ma punktu startu.

Polska: hydrofory zamiast sylwetki na horyzoncie

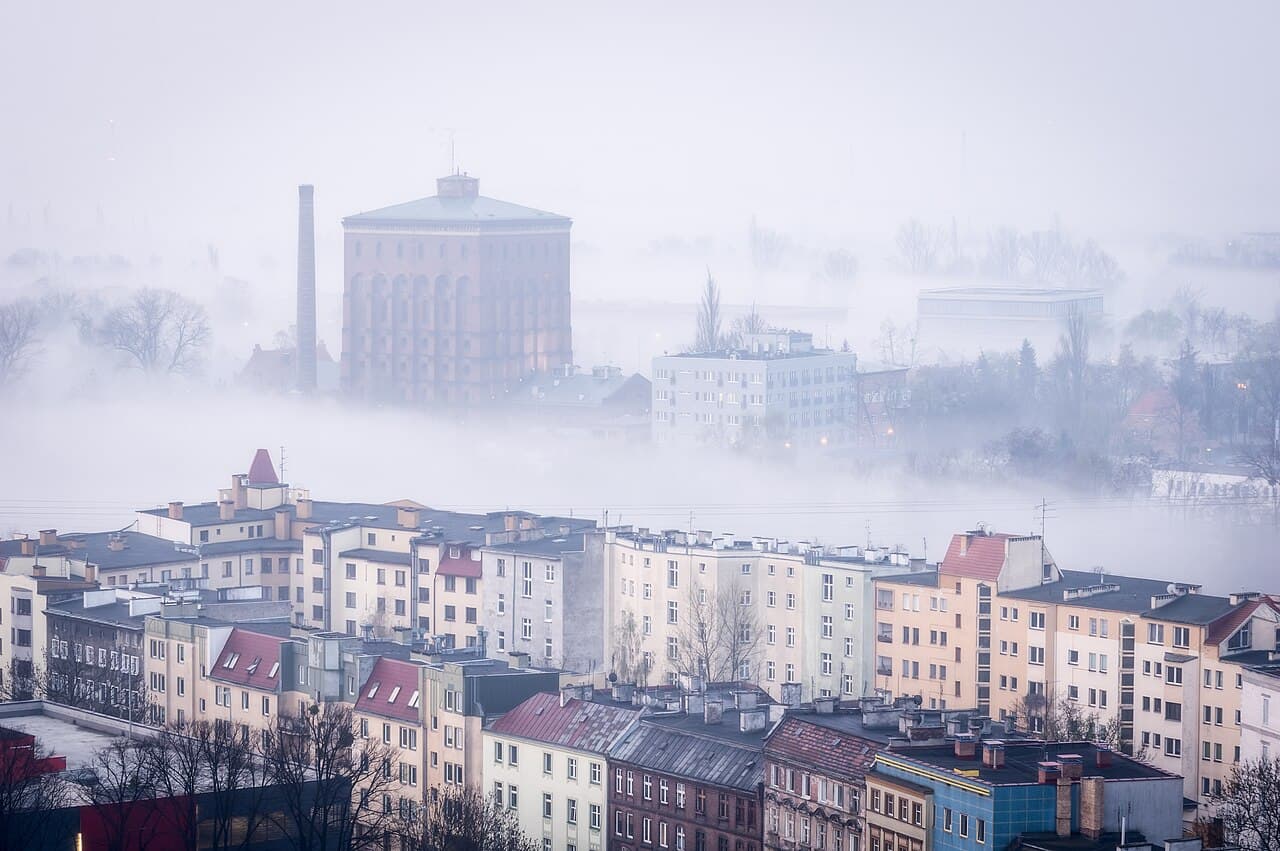

W Polsce klasyczne wieże ciśnień zostały w dużej mierze wyparte przez układy hydroforowe, a później przez pompownie z falownikową regulacją obrotów. Wieże zostały często jako rezerwa awaryjna albo obiekt dziedzictwa, czasem zaadaptowany na funkcję nie wodociągową.^[6]

To nie znaczy, że hydrostatyka zniknęła. Zmieniło się, skąd bierze się wysokość ciśnienia. Zamiast stałego lustra na wieży masz zbiornik ciśnieniowy z poduszką powietrzną albo ciągłą pracę pomp utrzymujących zadane ciśnienie. Fizyka (\rho g h) nadal obowiązuje w każdej pionowej rurze i w każdym budynku, który musi podnieść wodę na własne piętra. Empire State Building ma własne zbiorniki na wysokości, bo miejska sieć nie dociśnie samej siebie do szczytu drapacza chmur.^[6]

Widzisz więc dwa pejzaże. Jeden: zabytkowa wieża, która uczy okiem, że woda była magazynowana nad miastem. Drugi: szara szafa hydroforowa w stacji, której nie widać z ulicy, a która robi podobną robotę innymi środkami.

W małych wodociągach wieża albo zbiornik na wzgórzu bywa nadal codziennym narzędziem, bo prostota grawitacji wygrywa z serwisem elektroniki. W dużym mieście częściej wygrywa elastyczność pomp. Oba podejścia odpowiadają na to samo pytanie: skąd wziąć wysokość hydrauliczną, gdy ludzie równocześnie odkręcają tysiące kranów.

Mit „im większy zbiornik, tym większe ciśnienie”

Pojemność i ciśnienie to różne rzeczy. Duży zbiornik daje zapas czasu przy awarii albo szczycie. Ciśnienie w punkcie sieci zależy od wysokości lustra względem tego punktu (i od strat przy przepływie), nie od średnicy zbiornika. Niski, szeroki basen na wzgórzu może dawać lepsze ciśnienie niż wysoki, ale prawie pusty zbiornik na krótkiej nodze, jeśli lustro tego basenu leży wyżej.

Drugi mit: „wieża pcha wodę”. Wieża nie pcha. Utrzymuje wysokość. Pcha ciężar słupa wody. Pompa wcześniej wykonała pracę podniesienia tej wody. Wieża magazynuje energię potencjalną w postaci wysokości.

Co zostaje z pejzażu

Wieża ciśnień jest rzadkim przypadkiem infrastruktury, która jednocześnie jest czytelna i poprawna fizycznie. Widać wysokość. Widać zbiornik. Łatwo zadać pytanie, które prowadzi do (\rho g h), zamiast do marketingowego opisu „inteligentnej sieci”.

Pod chodnikiem rury ciepłownicze są niewidoczne, o czym pisałem przy ciepłownictwie miejskim. Wieża wodociągowa jest przeciwieństwem: pokazuje zasadę na horyzoncie. Lepiej czytać ją nie jako nostalgiczny zabytek, lecz jako instrukcję hydrostatyki ustawioną pionowo nad miastem.

Po co zbiornik na wzgórzu? Żeby ciśnienie w kranie brało się z wysokości słupa wody. Żeby pompy mogły pracować spokojniej. Żeby przy zaniku zasilania sieć nie traciła od razu całego zapasu ciśnienia. Reszta (cegła, stal, Intze, adaptacje na kawiarnie) to historia formy. Rdzeń jest prosty: (\rho g h).

Źródła i dalsza lektura

[rozwiń +]

[1] Wikipedia, "Ciśnienie hydrostatyczne". Wzór (p_0 + \rho g h), niezależność od kształtu zbiornika, rząd wielkości: ok. 1 atm na 10 m słupa wody.

[2] Resnick, Halliday, Podstawy fizyki (PWN), rozdziały o ciśnieniu w cieczach (bibliografia hasła o ciśnieniu hydrostatycznym). Klasyczny wykład hydrostatyki.

[3] Marshall Brain / HowStuffWorks, "How Water Towers Work". Wysokość wieży a ciśnienie (ok. 0,43 psi na stopę), typowe zakresy ciśnienia sieci, napełnianie zbiornika i oddawanie wody przy szczycie.

[4] Mountain Empire Community College, ENV 148, "Lesson 11: Force, Pressure and Head Calculations". Równoważniki head-psi (0,433 psi/ft, 2,31 ft/psi) używane w praktyce wodociągowej.

[5] Materiały o elevated storage w dystrybucji wody (m.in. opracowania o „floating” tank on the system), np. omówienia w Introduction to Treated Water Storage: zbiornik wyrównuje szczyty i stabilizuje ciśnienie przy pracy pomp w węższym zakresie.

[6] Wikipedia, "Wieża ciśnień". Definicja, naczynia połączone, typy (miejskie, kolejowe, zakładowe), wyparcie przez hydrofory w Polsce, kontekst konstrukcji Intzego i zbiorników na wysokościowcach.

[7] Schemat wyposażenia zbiornika wieżowego, m.in. "Schemat wieży ciśnień". Rura zasilająco-rozprowadzająca, przelew, spust, wietrznik.
