Dlaczego kaloryfer bulgocze i stoi pod oknem

Kaloryfer odzywa się jak czajnik, choć nikt nie gotuje wody w salonie. Czasem ciepły jest tylko od dołu. Czasem stoi pod oknem, chociaż kanapa „lepiej wyglądałaby” przy tej ścianie. Oba zjawiska mają wyjaśnienia. Nie są tą samą historią.

Pytanie: skąd bierze się bulgot i czemu grzejnik niemal zawsze ląduje pod oknem?

Bulgot: powietrze w obiegu wodnym

Typowy grzejnik w mieszkaniu jest wymiennikiem. W środku krąży woda grzewcza. Na zewnątrz oddaje ciepło do powietrza w pokoju. Żeby to działało równo, woda ma wypełniać kanały. Powietrze jest tu przeszkodą.

Powietrze jest lżejsze od wody, więc zbiera się w górnych partiach grzejnika i w najwyższych punktach instalacji. Objawy bywają charakterystyczne:^[1][2]

• bulgot, szum, „przelewanie”,
• górna część grzejnika chłodniejsza, dolna cieplejsza,
• lokalnie słabsze grzanie przy działających sąsiednich kaloryferach.

Skąd powietrze się bierze? Z napełniania instalacji, z drobnych nieszczelności po stronie ssania, z gazów rozpuszczonych w wodzie, z prac remontowych, z odpowietrzania zrobionego tylko w połowie pionu. Po lecie, gdy instalację uruchamia się na nowo, problem wraca częściej.

Ważne rozróżnienie: bulgot w kaloryferze nie oznacza, że pod ulicą „leci para” z ciepłociągu. W typowej polskiej sieci systemowej pod chodnikiem krąży gorąca woda sieciowa. W węźle cieplnym przez wymiennik oddaje ciepło do instalacji budynku. Do grzejnika trafia już woda z obiegu budynku (albo z układu po stronie wtórnej), nie medium z elektrociepłowni wprost.^[3]

Odpowietrzanie: rola elementu, nie majsterkowanie na ślepo

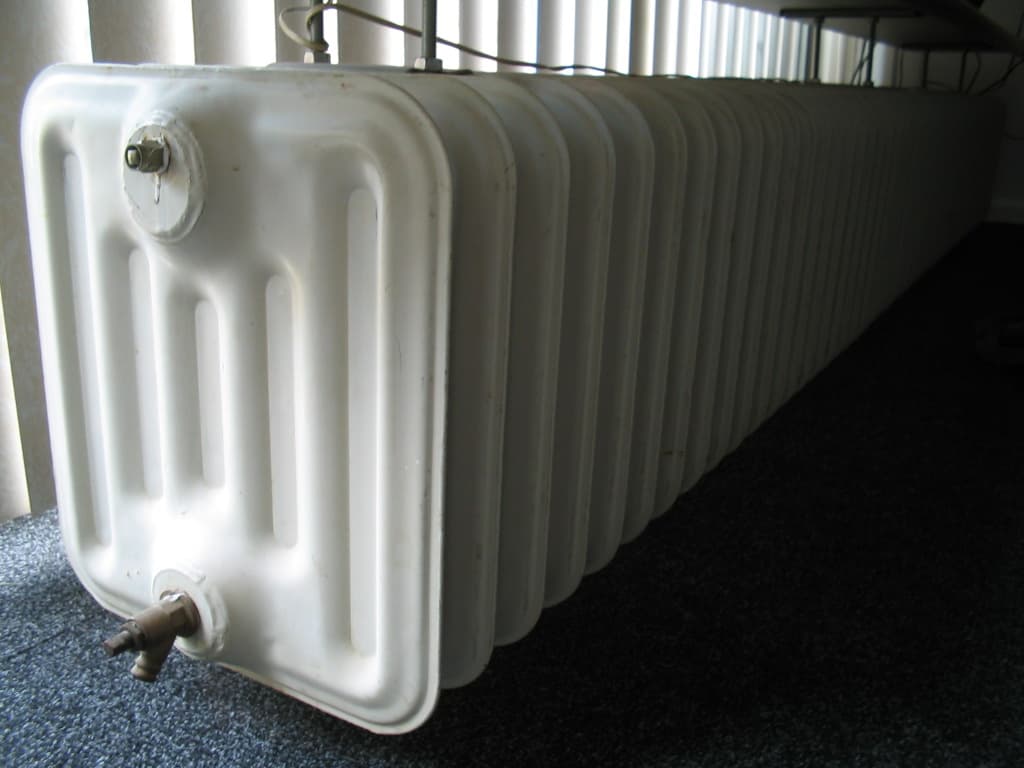

W wielu grzejnikach jest ręczny zaworek odpowietrzający. Jego rola jest prosta: wypuścić powietrze z najwyższego punktu grzejnika, aż pojawi się woda. W instalacjach bywają też odpowietrzniki automatyczne i separatory powietrza na pionach albo przy źródle ciepła.^[1][2]

W bloku sprawa bywa wspólna. Zapowietrzony pion potrafi dawać objawy na kilku kondygnacjach. Niskie ciśnienie w całej instalacji, brak zaworków, wyciek albo zimne wszystkie grzejniki to sygnał do zarządcy albo do służb technicznych, nie do eksperymentów z zaworami na węźle.

Tu kończy się bezpieczny opis mechanizmu. Nie podaję procedury „zrób to sam” dla instalacji wspólnej. Źle otwarty zawór, zalanie sąsiada albo praca przy gorącej wodzie pod ciśnieniem to realne ryzyka. Jeśli nie wiesz, czy instalacja jest lokalna i bezpieczna do obsługi, zostaw to osobie odpowiedzialnej za budynek.

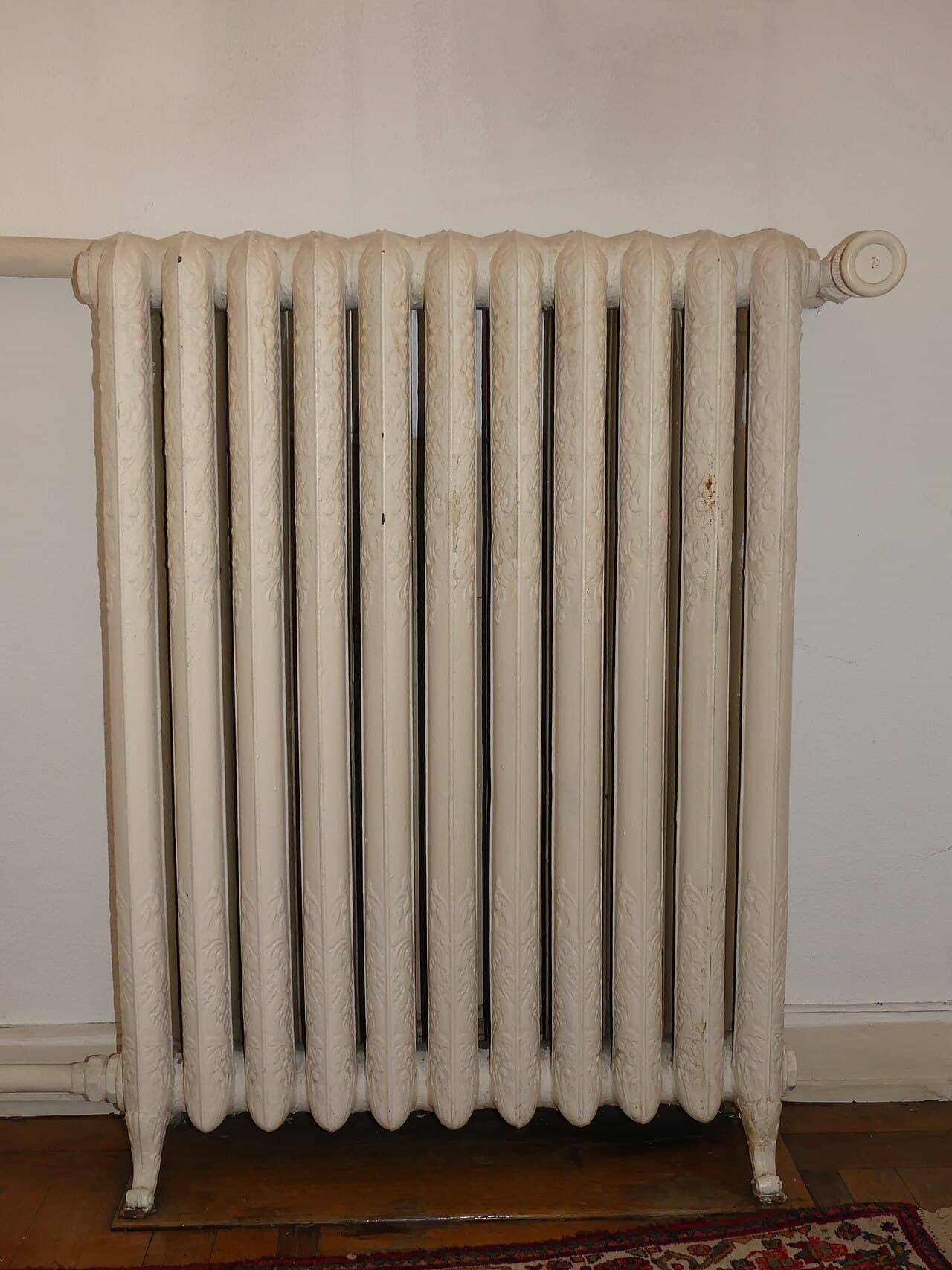

Dlaczego pod oknem

Okno i ościeżnica to zwykle najzimniejszy fragment ściany zewnętrznej. Zimą powietrze przy szybie stygnie, opada i pełznie po podłodze. Jeśli grzejnik stoi właśnie tam, podaje ciepło w strefę największej straty i miesza ciepłe powietrze z chłodnym napływem od przeszklenia. Komfort w pokoju rośnie, bo mniej czuć „ciągu” od okna.

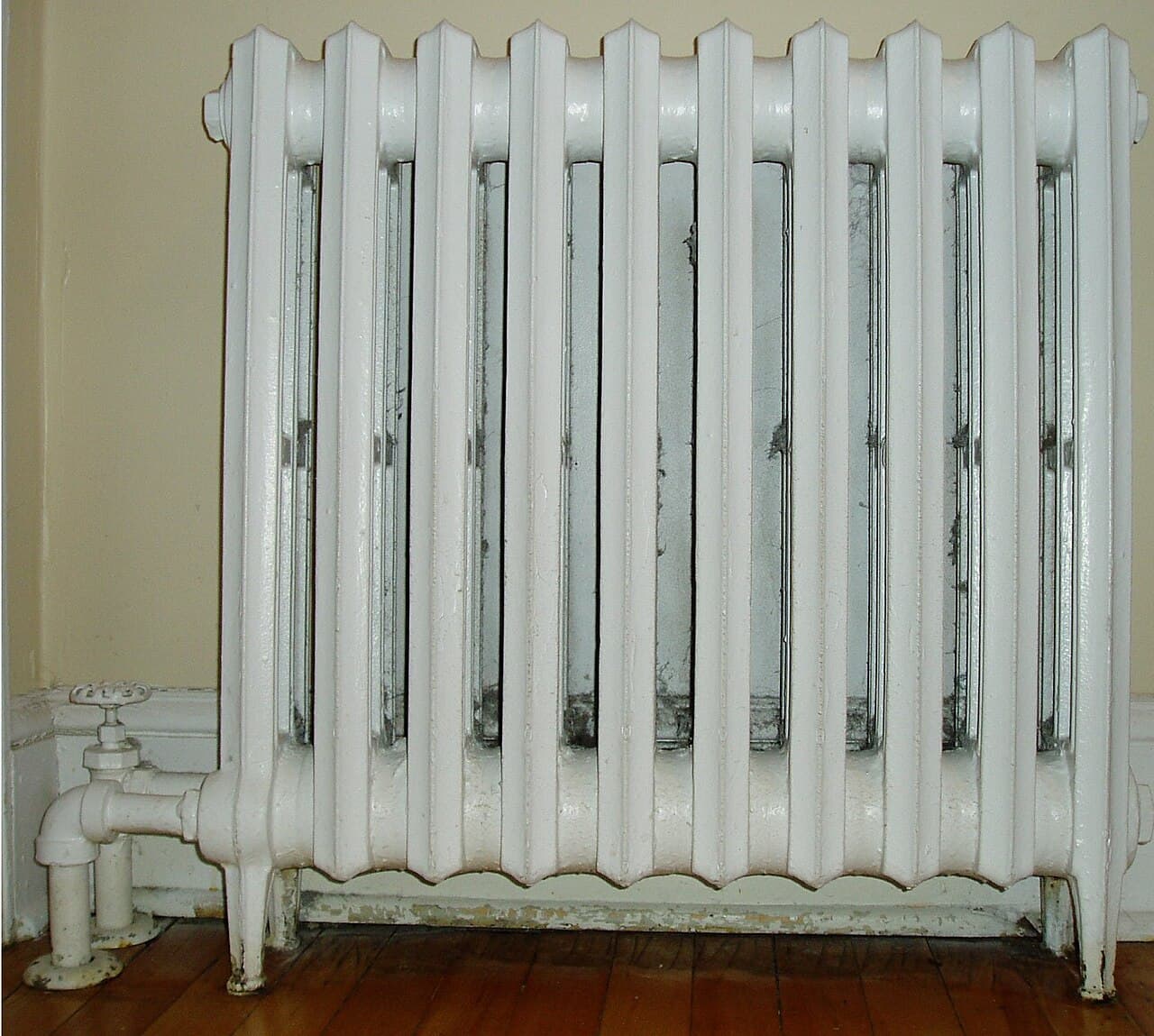

To nie dogmat estetyczny. To decyzja cieplna. Przy współczesnych, dobrze izolowanych oknach strata bywa mniejsza niż w stolarce z lat 70., więc czasem projektanci rozważają inne rozmieszczenie. W typowym polskim mieszkaniu z grzejnikiem płytowym albo członowym miejsce pod parapetem nadal jest domyślne i czytelne.

Grzejnik przy ścianie wewnętrznej ogrzeje powietrze. Nie przeszkodzi jednak chłodnemu opadaniu przy oknie tak skutecznie jak grzejnik w strefie straty. Stąd wrażenie, że „kaloryfer ma stać pod oknem”, nawet gdy meble protestują.

Zawór termostatyczny i nierówne grzanie

Nowoczesne głowice termostatyczne ograniczają przepływ, gdy w pokoju jest ciepło. To nie jest awaria. To regulacja. Bulgotanie bywa jednak mylone z dźwiękiem przepływu przy prawie domkniętym zaworze. Różnica diagnostyczna: zapowietrzenie częściej łączy się z chłodną górą grzejnika. Dźwięk przy regulacji bywa przy grzejniku ciepłym w całości.

W instalacji z wieloma grzejnikami liczy się też równoważenie: czy wszystkie piony i zawory dostają swoją porcję przepływu. Źle zrównoważony budynek potrafi mieć przegrzane mieszkania od południa i niedogrzane od szczytu. To już poziom zarządcy i instalatora, nie pojedynczego odpowietrznika.

Korozja i szlam to osobna warstwa problemu. Tlen w wodzie grzewczej sprzyja rdzewieniu stali. Długotrwale zapowietrzona instalacja nie tylko bulgocze: pogarsza wymianę ciepła i skraca żywotność elementów.^[1] Stąd w domach jednorodzinnych pojawiają się inhibitory i separatory. W bloku z ciepła sieciowego po stronie instalacji budynku odpowiedzialność za jakość wody i przeglądy zwykle nie leży po stronie najemcy z kluczem do zaworku.

Ciepło sieciowe w tle

W wielu polskich blokach ciepło przychodzi z sieci. Pod ulicą pracują dwie rury. W piwnicy siedzi węzeł. W mieszkaniu zostaje kaloryfer i zawór. Para znad włazu zimą i bulgot w salonie to sąsiedzi infrastrukturalni, nie to samo zjawisko. O sieci pod chodnikiem jest osobny tekst o ciepłownictwie miejskim. O białej chmurze nad studzienką: para ze studzienek zimą.

Dla mieszkańca praktyczne jest inne rozróżnienie. Jeśli bulgocze jeden grzejnik, a reszta działa, trop prowadzi lokalnie. Jeśli zimno jest w całym pionie albo w całym mieszkaniu przy działającej sieci, trop prowadzi do ciśnienia, zaworów odcinających, węzła albo awarii po stronie budynku.

Powrót do bulgotu pod parapetem

Kaloryfer bulgocze, bo w wodnym obiegu znalazło się powietrze i burzy przepływ. Stoi pod oknem, bo tam budynek traci ciepło i tam warto je oddawać. Oba fakty da się zobaczyć bez zdejmowania grzejnika ze ściany.

Zimą, gdy instalacja wraca do pracy, bulgot przypomina, że ogrzewanie to nie grzałka w metalowej obudowie. To zamknięty obieg, który musi być pełny wody, mieć ciśnienie i mieć sensownie wybrane miejsce w pokoju. Reszta historii siedzi w węźle, w pionie i w tym, czy ktoś po remoncie odpowietrzył więcej niż jeden zaworek na parterze.
