Dlaczego studzienki kanalizacyjne są okrągłe

Żeliwny dysk na asfalcie ma żebra, napis przedsiębiorstwa i klasę obciążenia. Można go obracać w ramie i nadal pasuje. Kwadratowej pokrywy tak łatwo nie ułożysz „byle jak”. Ta różnica wygląda na drobiazg. Za nią stoi kilka niezależnych powodów, które zwykle internet zwija do jednej anegdoty.

Pytanie: czemu włazy studzienek są okrągłe, skoro inne pokrywy w mieście bywają kwadratowe?

Jedna odpowiedź, która jest prawdziwa, ale niejedyna

Najpopularniejsze wyjaśnienie brzmi: okrągła pokrywa nie może wpaść przez własny otwór. Kwadratowa, ustawiona „na krzyż”, teoretycznie może przejść po przekątnej, bo przekątna kwadratu jest dłuższa niż bok.^[1][2]

To dobry argument bezpieczeństwa. Pokrywa włazu waży dziesiątki kilogramów. Spadek takiej płyty na kogoś w komorze albo wpadnięcie w kinetę to scenariusz, którego projektanci wolą nie testować w terenie.

Ale gdyby to był jedyny powód, miasta dawno wyrzuciłyby wszystkie kwadraty. Nie wyrzuciły. Okrąg wygrywa często, nie zawsze.

Koło lubi obciążenie z jezdni

Właz na jezdni pracuje jak mały mostek. Koła auta naciskają punktowo, a rama i pokrywa muszą przenieść siłę na obudowę studzienki. Kształt bez narożników rozkłada naprężenia równomierniej. W kwadracie naroża i środki boków pracują inaczej; koncentracja naprężeń przy krawędziach ułatwia pękanie przy dynamice ruchu.^[2][3]

Norma EN 124 (w Polsce PN-EN 124) klasyfikuje zwieńczenia według nośności, nie według kształtu. Na jezdni często pojawia się klasa D400. Okrągła pokrywa dobrze pasuje do cylindrycznego komina włazowego i do odlewu, który ma być powtarzalny w tysiącach sztuk.^[4]

Innymi słowy: koło jest wygodne dla materiału i dla ruchu. Bezpieczeństwo przed wpadnięciem jest bonusem, nie jedynym kryterium.

Produkcja, montaż, toczenie

Studzienki rewizyjne i kominy włazowe często powstają jako elementy obrotowe albo pierścienie. Okrągły otwór jest naturalnym zakończeniem cylindra. Kwadratowa pokrywa na okrągłym kominie wymagałaby przejścia kształtu albo innej obudowy górnej. Da się to zrobić. Kosztuje więcej skomplikowania.

Pokrywę okrągłą łatwiej przetoczyć bokiem po jezdni niż dźwigać płasko. Przy masie typowej dla ruchu kołowego to argument ergonomiczny, nie akademicki.^[1][3]

Nie trzeba też celować kątem. Okrągła pokrywa wchodzi w ramę w dowolnej orientacji. Kwadrat wymaga ustawienia krawędzi do krawędzi. Przy remoncie w deszczu i w nocy różnica jest odczuwalna.

Kiedy kwadrat ma sens

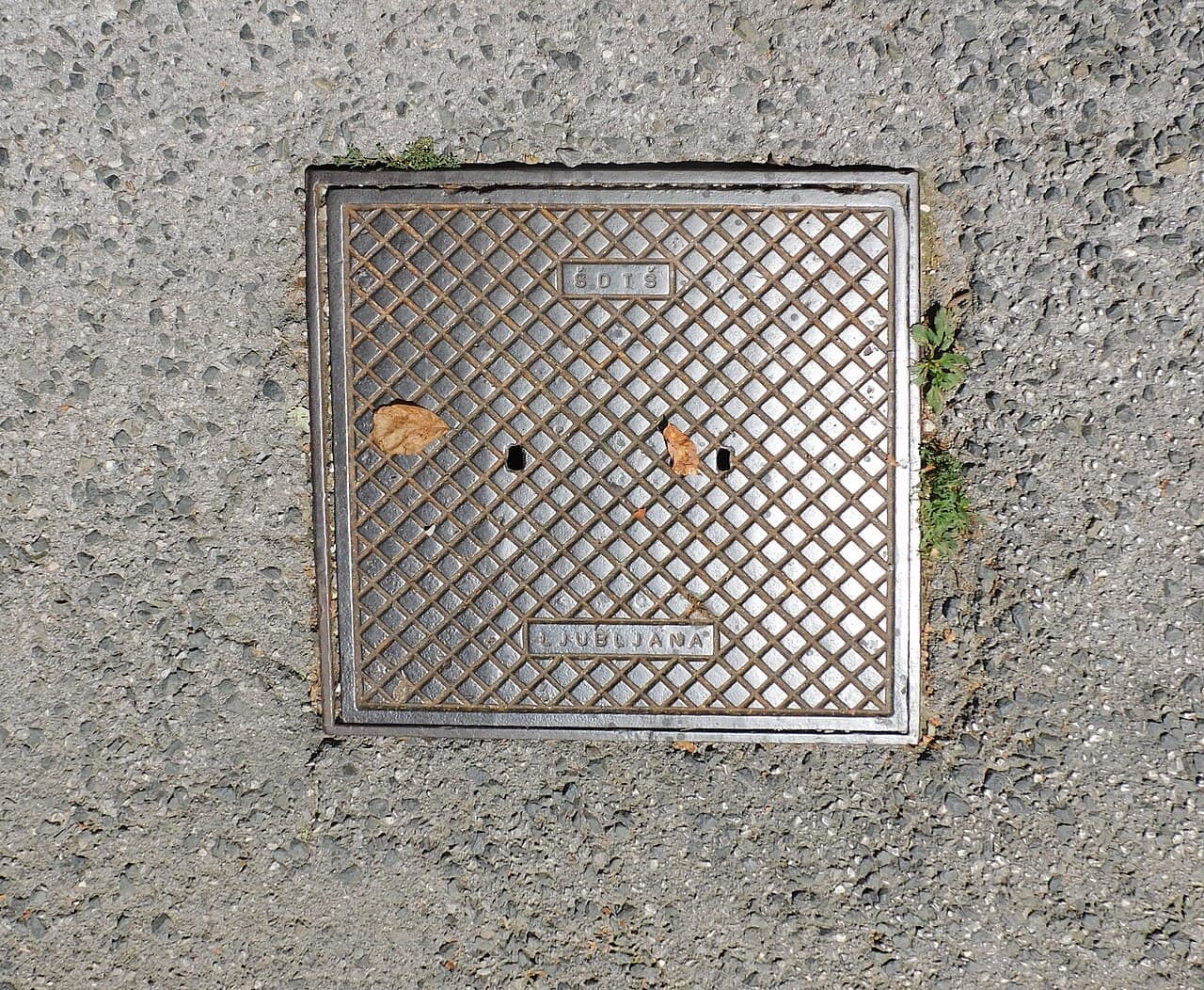

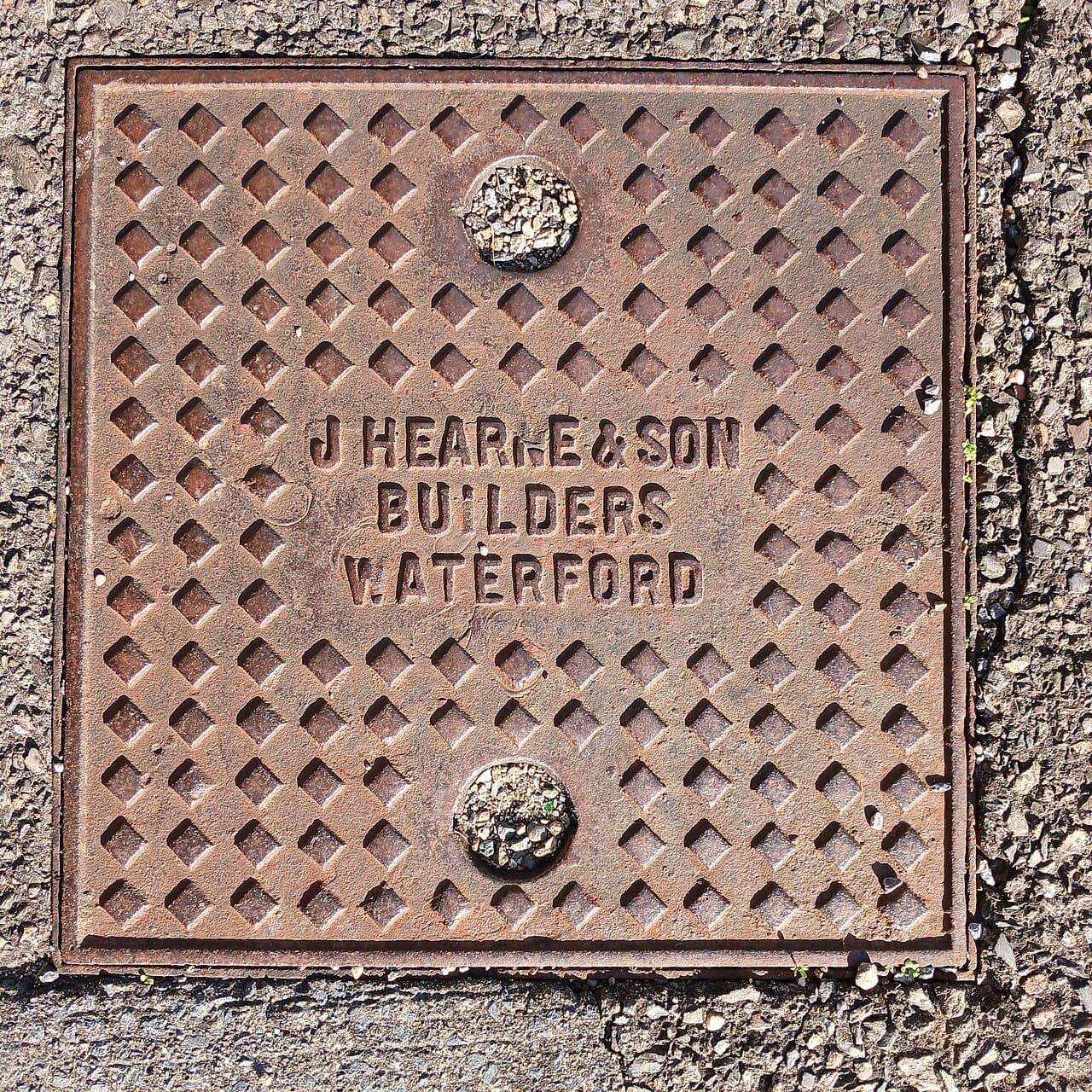

Nie każdy dostęp pod ulicą to studzienka kanalizacyjna z głębokim kominem. Bywają płytkie komory, skrzynki zaworowe, pokrywy teletechniczne, wpusty o prostokątnej ramie dopasowanej do krawężnika. Tam kwadrat albo prostokąt daje większą powierzchnię otworu przy danej szerokości pasa albo lepiej układa się w linię chodnika.

Są też pokrywy dwudzielne i rozwiązania „trójkątne” składane w koło: ułatwiają podnoszenie ciężkich elementów bez rezygnacji z okrągłego otworu. Kształt jest odpowiedzią na funkcję, nie na quiz.

W Polsce na jezdni dominuje okrągły właz żeliwny z oznaczeniem klasy i często z logo przedsiębiorstwa. Na chodnikach i w strefach technicznych częściej widać prostokąty. Różnica nie oznacza, że „okrąg jest zawsze lepszy”. Oznacza, że dla typowej studzienki rewizyjnej pod ruchem kołowym okrąg wygrywa pakietem cech.

Mit rekrutacyjny i jego granice

Pytanie „dlaczego włazy są okrągłe?” zrobiło karierę jako zagadka na rozmowach kwalifikacyjnych. Kandydat, który odpowie tylko „bo nie wpadną”, ma część racji. Kandydat, który doda nośność, produkcję i cylindryczny komin, jest bliżej inżynierii.^[1]

Ograniczenie analogii jest ważne. „Nie wpadnie” działa dla pokrywy i otworu o tym samym kształcie koła, przy założeniu, że pokrywa jest nieco większa niż światło otworu i opiera się na uszczelce albo na występach ramy. Jeśli ktoś wyjmie ramę albo uszkodzy gniazdo, geometria koła nie uratuje sytuacji. Bezpieczeństwo studzienki to też klasa obciążenia, stan osadzenia i to, czy po frezowaniu asfaltu właz nie wystaje jak próg.

Są też kształty, które nie są ani czystym kołem, ani czystym kwadratem. Pokrywy wieloczęściowe, trójkątne składane w okrąg, ramy prostokątne z okrągłym światłem: katalog odlewni jest bogatszy niż quiz. Na polskiej jezdni i tak najczęściej wygrywa żeliwny dysk z napisem klasy i logo przedsiębiorstwa, bo ten wariant da się zamówić, zamontować i wymienić w znanym rytmie remontów.

Co jest pod pokrywą (i czemu kształt otworu wraca)

Pod włazem jest studzienka: kineta, stopnie, dopływy. O tym, jak rozróżnić deszczówkę od sanitarnej i po co w ogóle stawia się studzienki w rozstawie, jest osobny tekst o żeliwnym „pająku” na jezdni. Tu wystarczy tyle: otwór ma dać człowiekowi i sprzętowi dostęp do kanału nieprzełazowego. Okrągły przekrój komina jest wygodny konstrukcyjnie. Pokrywa idzie za otworem.

Gdy kanał jest prostokątny, a dostęp płytki, projektant może wybrać prostokąt. Gdy liczy się szybki montaż tysięcy jednakowych zwieńczeń na osiedlu, wygrywa katalogowy okrągły D400.

Powrót do dysku na asfalcie

Okrągły właz nie jest dowodem, że inżynierowie lubią koła bardziej niż kwadraty. Jest kompromisem: nie wpada po przekątnej, dobrze znosi koła autobusu, pasuje do cylindrycznego komina, da się odlać i przetoczyć, nie wymaga celowania narożnikiem.

Kiedy zobaczysz kwadrat obok koła, nie musisz szukać błędu miasta. Szukaj funkcji: inny otwór, inna głębokość, inna sieć, inny katalog. Geometria ulicy jest pełna takich cichych decyzji. Okrągły dysk jest tylko tą, którą najłatwiej zauważyć pod stopą.

Źródła i dalsza lektura

[rozwiń +]

[1] Live Science, "Why are manhole covers round?". Zestawienie argumentów: bezpieczeństwo przed wpadnięciem, produkcja, toczenie, dopasowanie do okrągłego otworu.

[2] Ferrovial, "Manhole covers and other designs to combat misuse". Rozkład naprężeń i trwałość przy ruchu kołowym.

[3] JDP, "What are the advantages of round over square manhole covers?". Praktyczne porównanie obsługi i wytrzymałości.

[4] PN-EN 124 (zwieńczenia wpustów i studzienek) oraz opracowania branżowe o włazach w infrastrukturze drogowej, np. NBI o włazach i studzienkach. Klasy obciążenia i kontekst studzienek rewizyjnych.
