Trafostacje w osiedlach: skąd bierze się prąd na klatce

Osiedle ma swoje rytuały wizualne: śmietnik, plac zabaw, żółta szafka gazowa, właz w asfalcie. Do tego dochodzi kabina bez szyldu sklepu. Czasem ktoś nazywa ją "trafo", czasem "transformatornią". Brzęczy ciszej niż ulica, ale wystarczająco, żeby w nocy dało się ją znaleźć po dźwięku.

Pytanie: co robi ta budka między blokami i dlaczego stoi akurat tutaj?

Ostrzeżenie: stacja transformatorowa to urządzenie elektroenergetyczne pod napięciem niebezpiecznym dla życia. Nie otwieraj drzwi, nie wkładaj przedmiotów do kratek, nie maluj obudowy bez uzgodnienia z operatorem, nie traktuj dachu stacji jako skrótu ani miejsca zabaw. Awarię i uszkodzenie zgłaszaj dystrybutorowi energii. Domowe "obejrzenie środka" nie istnieje jako bezpieczna opcja.

SN wchodzi, nn wychodzi

W krajowej sieci dystrybucyjnej stacje SN/nn służą do rozdziału energii i zasilania sieci niskiego napięcia. Po stronie średniego napięcia pracują poziomy rzędu 6, 10, 15, 20 kV, wyjątkowo 30 kV. Po stronie niskiego napięcia wychodzi sieć, z której korzystają mieszkania, latarnie i lokalne usługi.^[1]

To nie jest elektrownia. To punkt transformacji i rozdziału. Energia powstaje wcześniej, jedzie liniami i kablami, a w stacji osiedlowej zmienia poziom napięcia na taki, który da się bezpiecznie i sensownie rozprowadzić po budynkach.

W Polsce stacji elektroenergetycznych SN jest ponad 260 tysięcy, z setkami tysięcy transformatorów SN/nn.^[1] Osiedlowa kabina, którą mijasz wracając z zakupów, jest lokalnym końcem tej skali.

Co jest w środku kabiny

Prefabrykowana stacja kontenerowa (kioskowa) zwykle mieści:

• transformator olejowy albo suchy,
• rozdzielnicę SN,
• rozdzielnicę nn,
• układy uziemień, zabezpieczeń i blokad.^[1][2]

Moce transformatorów w stacjach kontenerowych bywają rzędu od około 160 do 1000 kVA, a przy jednostkach suchych nawet wyżej. W praktyce dystrybucyjnej często spotyka się 630 i 1000 kVA w kontenerach oraz mniejsze moce w stacjach słupowych.^[1]

Rozdzielnica SN może mieć izolację powietrzną albo SF6. Liczba pól zależy od układu sieci: zasilanie promieniowe albo pierścieniowe, jedno albo dwa źródła, potrzeba sekcjonowania szyn.^[1][2] Po stronie nn wychodzą obwody w kierunku budynków.

Z zewnątrz widać tylko obudowę. I o to chodzi. Obudowa ma chronić ludzi przed dotykiem części pod napięciem, ograniczać skutki wewnętrznego zwarcia łukowego i utrudniać dostęp osobom nieuprawnionym.

Dlaczego brzęczy

Transformator pracujący pod obciążeniem generuje hałas i drgania. Źródłem jest między innymi magnetostrykcja rdzenia i praca układu chłodzenia. W nocy, gdy tło ulicy spada, ten sam poziom dźwięku staje się bardziej słyszalny.

Prawo ochrony środowiska ustala dopuszczalne poziomy hałasu zależnie od rodzaju terenu i pory doby. Dla zabudowy mieszkaniowej jednorodzinnej limity dla "pozostałych obiektów" bywają rzędu 50 dB w dzień i 40 dB w nocy; dla zabudowy wielorodzinnej odpowiednio wyższe w tej tabeli.^[3][4] To nie jest pozwolenie na "hałas bez końca". To próg, którego inwestycja nie powinna przekraczać w zadanym punkcie oceny.

Dlatego projekt stacji bierze pod uwagę usytuowanie względem okien sypialni, klasę obudowy, wibroizolację i kierunek kratek. Warunki techniczne dla budynków wymagają też, by urządzenia emitujące hałas i drgania nie przenosiły uciążliwości na pomieszczenia przeznaczone na pobyt ludzi ponad dopuszczalne poziomy.^[5]

Jeśli stacja nagle zaczyna wyć albo buczeć inaczej niż zwykle, to sygnał dla operatora, nie dla sąsiedzkiego forum majsterkowiczów.

Bezpieczeństwo obudowy

Norma PN-EN 62271-202 opisuje wymagania dla prefabrykowanych stacji kontenerowych SN/nn, w tym badania typu: izolacja, przyrost temperatury, obwody uziemiające, odporność mechaniczna, zachowanie przy wewnętrznym zwarciu łukowym (klasyfikacja IAC), a na życzenie także poziom hałasu.^[1]

Klasa obudowy i klasa odporności na łuk wewnętrzny nie są marketingowym drobiazgiem. Przy zwarciu łukowym energia jest gwałtowna. Obudowa ma skierować skutki tak, żeby nie skrzywdzić przechodnia po właściwej stronie stacji.

Stąd kraty, zamki, tabliczki ostrzegawcze i zakaz składowania rowerów "na chwilę" pod drzwiami serwisowymi. Dostęp musi zostać wolny dla ekip, a droga ewakuacji gazów i ciśnienia nie może być przypadkiem zastawiona.

Słupowa, kioskowa, w budynku

Nie każda stacja wygląda jak budka.

Słupowa wisi na konstrukcji napowietrznej. Częstsza poza gęstym centrum, tańsza w niektórych układach, bardziej widoczna.

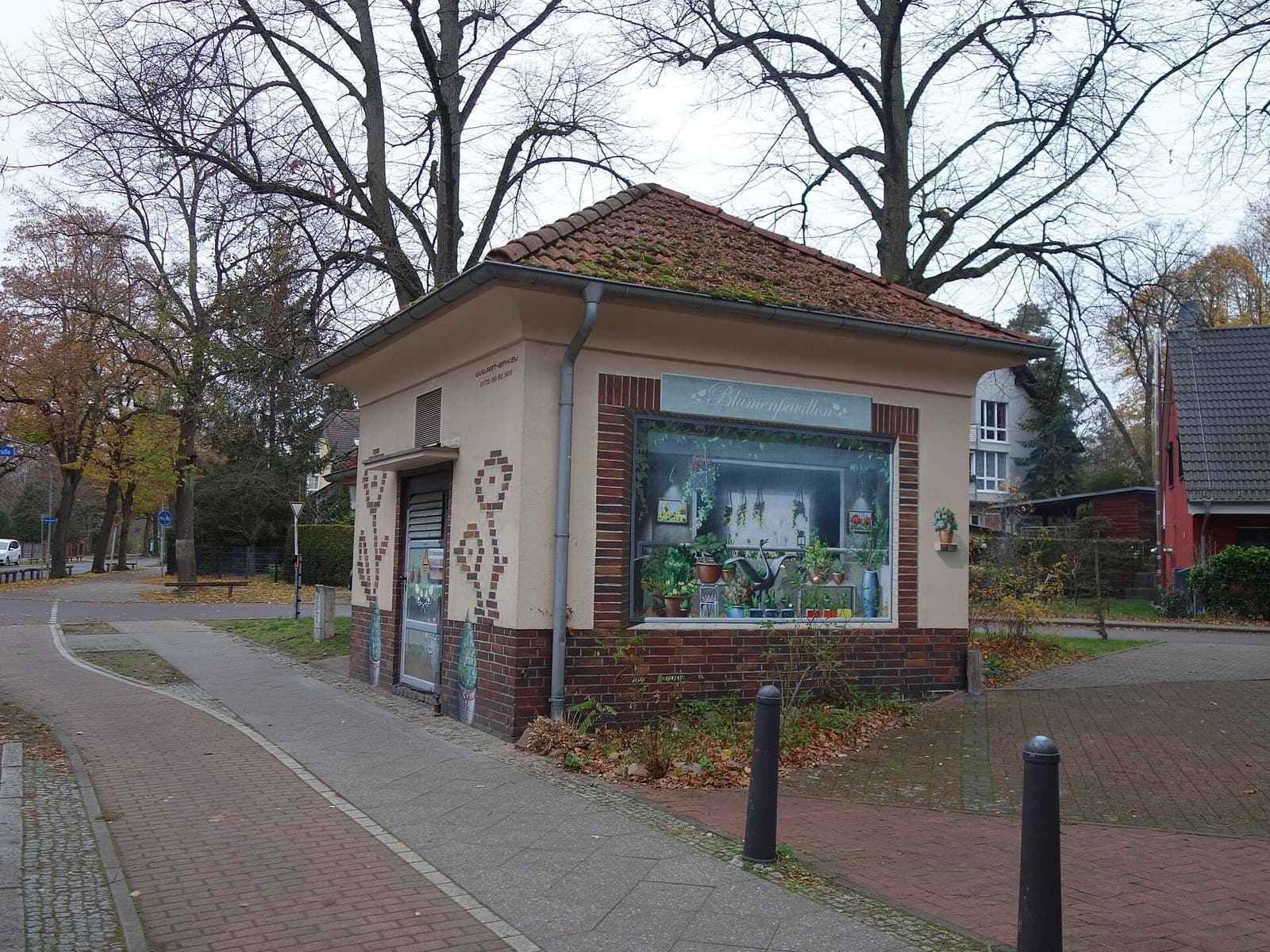

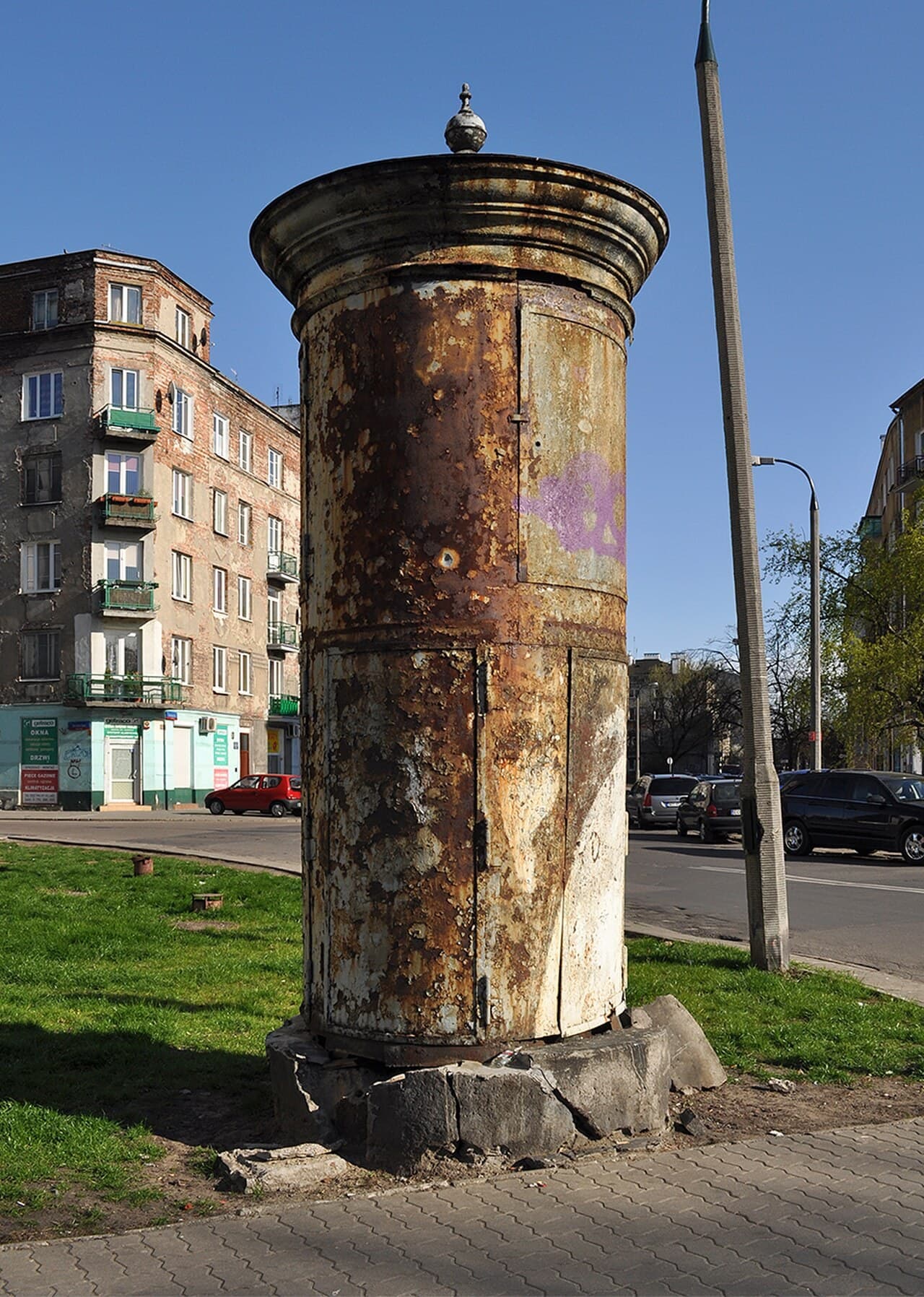

Kontenerowa/kioskowa stoi na gruncie między blokami. Łatwa do powtarzania, pasuje do sieci kablowej.

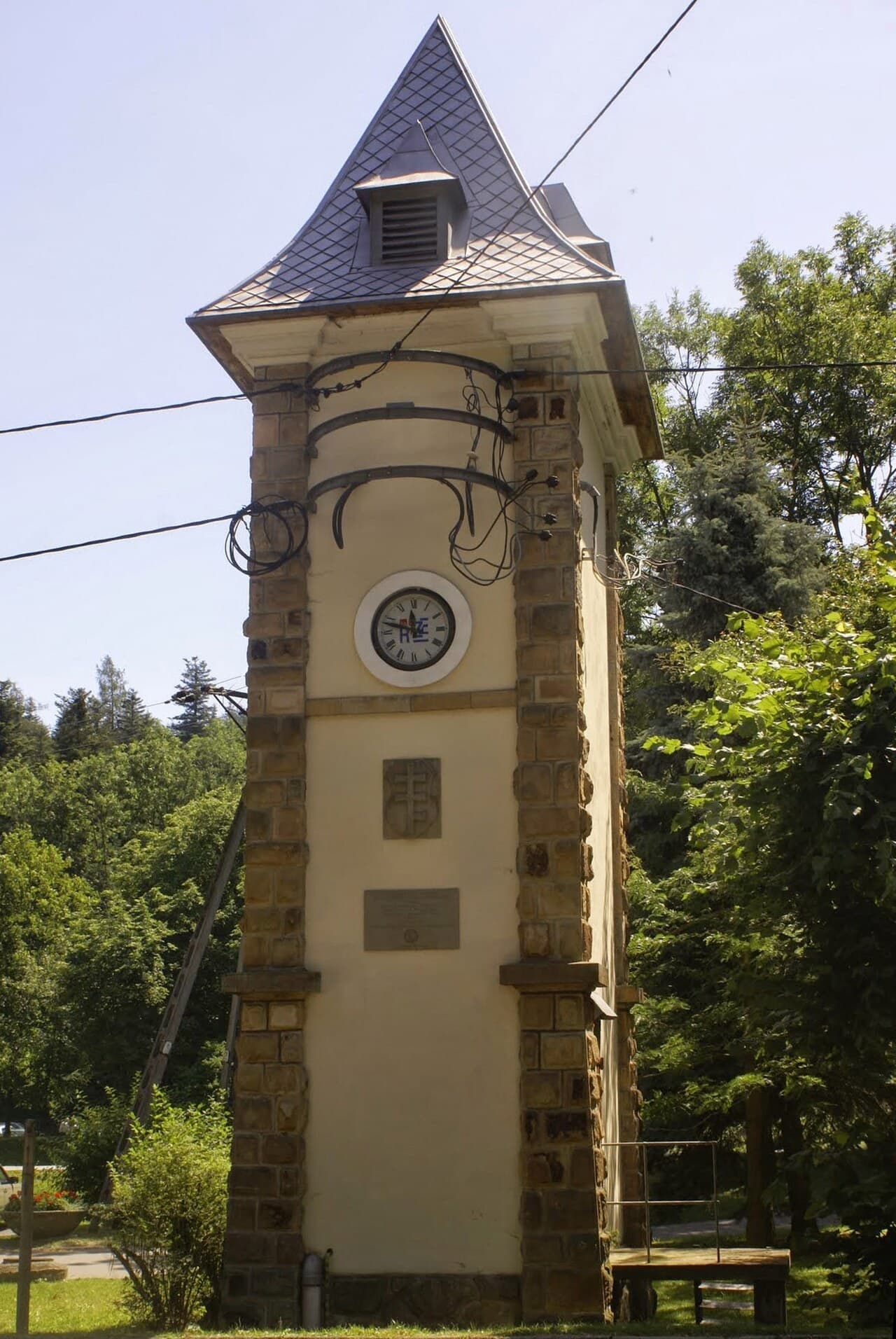

Wnętrzowa chowa się w budynku albo w osobnym obiekcie murowanym. Bywa historyczna: stare budynki transformatorowe z lat międzywojennych czasem wyglądają jak mała architektura uzdrowiskowa albo przemysłowa.

Wybór typu to kompromis: cena, miejsce, estetyka osiedla, hałas, niezawodność zasilania i sposób prowadzenia sieci SN.

Gdzie stawia się stację

Lokalizacja wynika z mapy obciążeń, nie z kaprysu urbanisty. Stacja ma być blisko środka ciężkości odbiorców, mieć dojazd serwisowy, miejsce na manewr samochodu z transformatorem i odległości wynikające z przepisów przeciwpożarowych oraz ochrony przed hałasem.^[1][5]

W gęstej zabudowie widać kompromis: kabina wklinowana między parking a zieleń, kraty skierowane od okien, czasem ekran roślinny. W luźniejszej zabudowie częściej wygra słup albo kontener na skraju działki. Przy nowym osiedlu projektant sieci i projektant budynków muszą dogadać się wcześniej, bo późniejsze "wstawienie budki" między gotowe bloki jest droższe i głośniej oprotestowywane.

Uszkodzona stacja oznacza lokalny blackout. Dlatego układy pierścieniowe SN i możliwość zasilania z drugiego kierunku są w dokumentacji dystrybutorów traktowane jako narzędzie niezawodności, a nie luksus.^[1][2]

Przy rosnącej liczbie pomp ciepła, ładowarek samochodowych i klimatyzatorów mapa obciążeń osiedla zmienia się szybciej niż kiedyś. Stacja dobrana "na stare bloki z grzejnikami gazowymi" bywa za ciasna dla nowych przyłączy. Stąd wymiany transformatorów na większe moce, dorabianie drugiej stacji albo przebudowa rozdzielnicy nn. Z chodnika widać tylko, że przez tydzień stoją bariery i pracuje dźwig. Pod spodem zmienia się lokalny bilans mocy całego kwartału.

Olej, suchy transformator i pożar

Transformator olejowy ma dobrą izolację i chłodzenie, ale wnosi ryzyko pożaru oleju. Transformator suchy bywa wybierany tam, gdzie skutki pożaru byłyby szczególnie dotkliwe, choć ma inne ograniczenia mocy i hałasu.^[1] Obudowa stacji, drogi dojazdowe straży i zakaz składowania materiałów palnych przy kratkach wynikają z tej logiki.

W wycieku oleju albo dymie ze stacji obowiązuje ta sama zasada co przy gazie: oddalić się, nie "sprawdzać" drzwi i dzwonić pod numery alarmowe oraz do operatora. Prąd w stacji SN nie jest "silniejszym 230 V". To inny rząd napięcia i inne procedury.

Co mieszkaniec może zauważyć bez wchodzenia do środka

Tabliczki operatora i numery stacji. Kraty wentylacyjne, czasem cieplejsze powietrze latem. Ślady oleju albo nietypowy zapach. Świeże ślady prac przy kablach. Nagła zmiana tonu brzęczenia. To wszystko są sygnały do zgłoszenia, nie do samodzielnej eksploracji.

Czego nie widać: zabezpieczeń, blokad uniemożliwiających otwarcie drzwi przy niewłaściwym stanie łączeniowym, uziemień i klasy odporności na łuk.^[1] Te elementy istnieją właśnie po to, by nie trzeba było o nich myśleć przy każdym powrocie z pracy.

Co łączy trafo z resztą niewidzialnego miasta

Ciepło sieciowe ma komory i włazy. Gaz ma szafki. Woda ma studzienki i kiedyś miała wieże ciśnień. Prąd ma stacje SN/nn. Wszystkie te obiekty są punktami, w których system musi wyjść na powierzchnię, żeby dało się go transformować, odcinać, mierzyć i serwisować.

Osiedlowa trafostacja nie jest "brzydkim pudełkiem". Jest lokalną granicą między średnim napięciem miasta a gniazdkiem w kuchni. Im lepiej działa, tym bardziej znika z uwagi. Zostaje brzęczenie, krata i zakaz otwierania, którego trzeba przestrzegać bez dyskusji.

Źródła i dalsza lektura

[rozwiń +]

[1] Waldemar Dołęga, "Stacje elektroenergetyczne SN/nn - wybrane aspekty bezpieczeństwa", Elektro.info. Liczba stacji SN w kraju, moce transformatorów, typy stacji, PN-EN 62271-202, rozdzielnice SN/nn.

[2] PGE Dystrybucja, standardy i wytyczne budowy stacji SN/nn (dokumentacja WBSE), m.in. WBSE T05 stacje SN/nn. Wymagania eksploatacyjne operatora dla stacji wnętrzowych i napowietrznych.

[3] Rozporządzenie Ministra Środowiska w sprawie dopuszczalnych poziomów hałasu w środowisku (tabela terenów zabudowy mieszkaniowej). Omówienie limitów m.in. w avesnature.com.pl.

[4] Materiały GIOŚ / WIOŚ o ocenie hałasu w środowisku (kontekst poziomów dopuszczalnych i uciążliwości). Uzupełnienie do interpretacji limitów dziennych i nocnych.

[5] Warunki techniczne dla budynków: wymagania dotyczące ochrony przed hałasem i drganiami urządzeń, w tym kontekst usytuowania pomieszczeń technicznych ze źródłami hałasu (eporady24.pl jako omówienie § 96 i powiązanych przepisów).
