Dlaczego winda ma przeciwwagę

Winda wygląda jak skrzynka, która jeździ w szybie. Intuicja podpowiada prosty obraz: silnik ciągnie linę, lina ciągnie kabinę, koniec. W typowym dźwigu ciągnikowym (traction elevator) brakuje w tym obrazie połowy układu.

Po drugiej stronie krążka wisi przeciwwaga. Kiedy kabina jedzie w górę, przeciwwaga jedzie w dół. Silnik nie musi podnosić „całego świata”. Musi pokonać różnicę mas i straty.

Po co w ogóle ta druga masa w szybie?

Huśtawka, nie dźwig portowy

Wyobraź sobie dwie szale wagi. Na jednej kabina z pasażerami, na drugiej stalowy stos bloczków. Liny przechodzą przez rowkowany krążek napędowy (traction sheave). Tarcie w rowkach przenosi moment z silnika na liny. Stąd nazwa: dźwig ciągnikowy, nie „nawijany na bęben jak studnia”.^[1][2]

Przeciwwagę dobiera się zwykle tak, żeby równoważyła masę pustej kabiny plus około 40-50 procent udźwigu znamionowego. Gdy kabina jest mniej więcej w połowie załadowana, obie strony są blisko równowagi. Silnik pracuje wtedy głównie nad przyspieszeniem, oporami i niewielką nierównowagą, a nie nad podnoszeniem pełnej masy kabiny z ludźmi od zera.^[1][2][3]

Efekty są praktyczne:

• mniejsza moc i zużycie energii,
• mniejsze siły w linach przy tej samej kabinie,
• łagodniejsze hamowanie i trzymanie na postoju,
• możliwość sensownego wymiarowania hamulca maszyny.

Bez przeciwwagi każdy start w górę byłby walką z pełnym ciężarem. Z przeciwwagą układ przypomina bardziej regulowaną huśtawkę niż żuraw.

Liny: nie jedna, i nie „na styk”

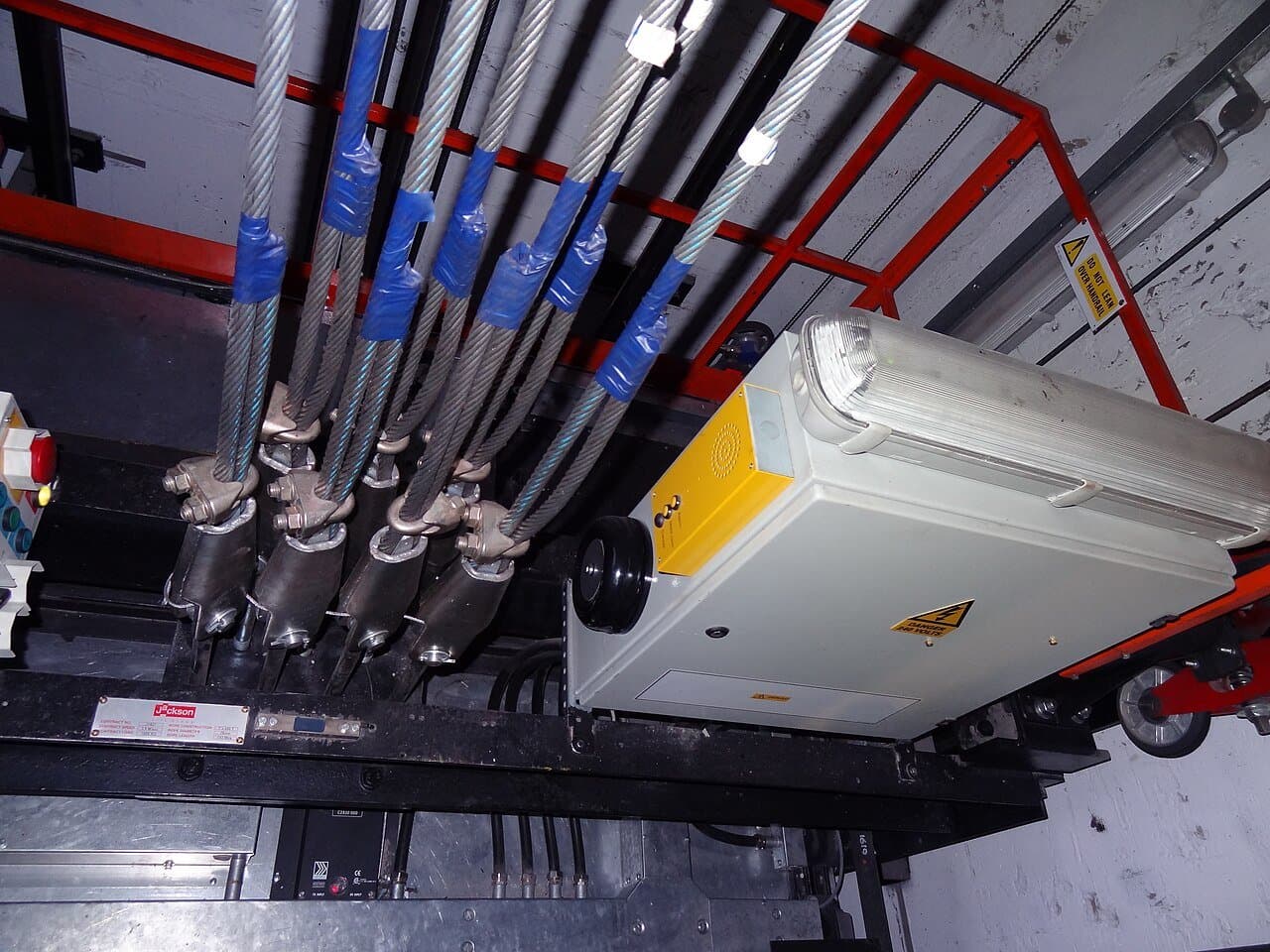

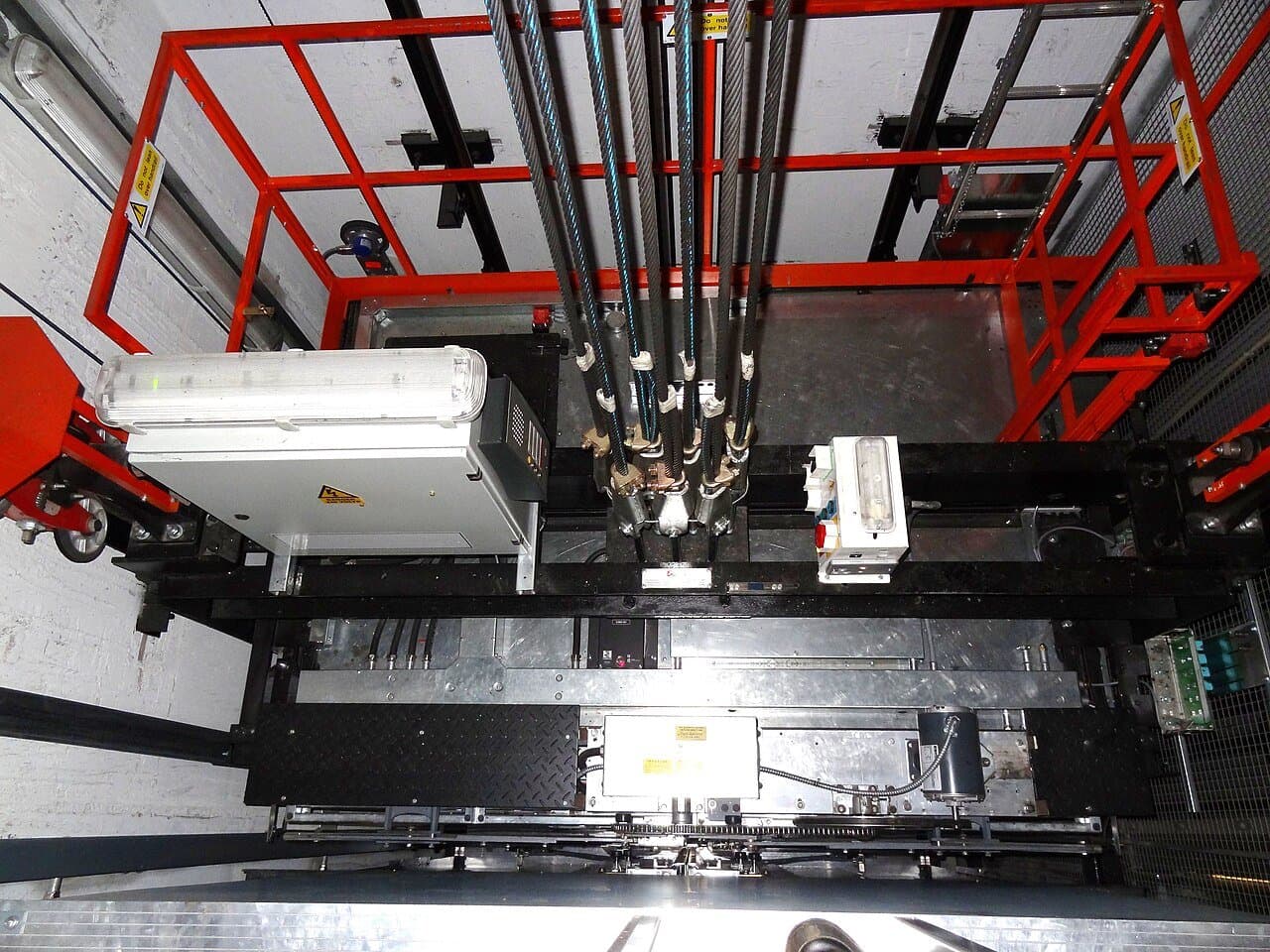

Popularny lęk brzmi: „a jak pęknie lina?”. We współczesnych dźwigach osobowych kabinę niesie zwykle kilka lin równolegle, z zapasem nośności wyraźnie powyżej tego, co trzeba do utrzymania pełnego obciążenia. Otis w materiałach o bezpieczeństwie wysokościowców podkreśla, że lin jest więcej, niż wymaga samo podtrzymanie pełnej kabiny.^[4]

Liny pracują w rowkach krążka. Zużycie rowków i nierówne napięcie lin psują trakcję i przyspieszają wymianę. Dlatego serwis dba o wyrównanie napięć: równomierny udział każdej liny w obciążeniu.^[3]

To nadal nie jest odpowiedź „zero ryzyka”. To odpowiedź „redundancja i zapas”, a nie pojedyncza linka rowerowa.

Hamulce: najpierw maszyna, potem chwytacze

Łańcuch bezpieczeństwa w dźwigu ciągnikowym ma kilka warstw. W uproszczeniu:

1. Sterownik i napęd ograniczają prędkość i pozycję.
2. Hamulec maszyny trzyma wał / krążek, gdy kabina stoi. Zwykle jest zamykany sprężynami i otwierany elektromagnetycznie. Zanik zasilania zamyka hamulec, a nie „wypuszcza” kabinę.^[4]
3. Regulator prędkości (overspeed governor) ma własną linkę związaną z ruchem kabiny. Gdy prędkość przekroczy próg, regulator zaciska tę linkę.
4. Chwytacze (safeties) na kabinie wcinają się w prowadnice szybu i zatrzymują kabinę mechanicznie. To współczesny spadkobierca pomysłu Elishy Otisa z lat 1852-1854: awaryjne zaklinowanie przy utracie nośności liny / nadmiernej prędkości.^[4][5]
5. Bufory na dnie szybu przejmują energię, jeśli inne warstwy nie zdążą wcześniej wyhamować zjazdu.^[4]

Przeciwwaga też bywa wyposażana w zabezpieczenia, zależnie od kodu i konfiguracji. Sens jest ten sam: awaria ma otworzyć „ogniwo” łańcucha bezpieczeństwa i zatrzymać ruch, zamiast pozwolić na swobodny spadek.

Co może pójść nie tak (wysoki poziom)

Awaria nie oznacza automatycznie sceny z filmu. Typowe tryby, o których mówi się w inżynierii dźwigowej, to między innymi:

• Nierównowaga obciążenia: pełna kabina kontra lekka przeciwwaga albo odwrotnie. Napęd i hamulec są na to liczone, ale ekstremalne przypadki (przeładowanie, błąd w doborze) zwiększają obciążenia.
• Utrata trakcji: poślizg lin na krążku przy zużyciu, oleju, złym rowku.
• Nadmierna prędkość w dół lub w górę: stąd regulator i chwytacze; „w górę” też bywa groźne przy lekkiej kabinie i ciężkiej przeciwwadze.
• Zanik zasilania: hamulec maszyny powinien domknąć; ewakuacja robi się według procedury, nie „skokiem do szybu”.
• Uszkodzenie prowadnic / chwytaczy: dlatego przeglądy i normy (np. rodzina EN 81 w Europie, ASME A17.1 w Ameryce Północnej) traktują te elementy jako krytyczne.

Świadomie zostawiam tu poziom ogólny. Szczegóły serwisowe i procedury należą do uprawnionych techników. Cel tekstu to model: przeciwwaga zmniejsza pracę napędu, a bezpieczeństwo nie opiera się na „wierze w jedną linę”.

W praktyce miejskiej najczęściej spotykasz się z innymi problemami niż katastroficzny spadek: drzwi, które nie domykają się przez czujnik, kabina, która nie wyrównuje idealnie progu, albo postój między piętrami po awarii zasilania. To irytujące. Jednocześnie pokazuje, że sterowanie woli zatrzymać ruch, niż kontynuować jazdę przy niepewnym stanie czujników.

Gdzie siedzi przeciwwaga i czemu jej nie widać

Z holu widać drzwi i przyciski. Przeciwwaga jedzie w tym samym szybie, zwykle za kabiną albo z boku, po własnych prowadnicach. Gdy kabina stoi na parterze, przeciwwaga jest wysoko. Gdy jedziesz na ostatnie piętro, przeciwwaga schodzi w dół. To dlatego serwisanci mówią o szybie jako o dwóch torach ruchu, a nie o jednej „dziurze na skrzynkę”.

Maszynownia bywa nad szybem: silnik, krążek, hamulec, regulator. Coraz częściej spotyka się też dźwigi bez klasycznej maszynowni (MRL), z napędem spakowanym w obrębie szybu. Zasada huśtawki zostaje. Zmienia się głównie dostęp serwisowy i obudowa.^[1][4]

Hydraulika to inna historia

Nie każda winda ma przeciwwagę linową. Dźwigi hydrauliczne często wypychają kabinę tłokiem z dołu. Tam energia idzie w ciśnienie oleju, a awarie i ograniczenia wysokości wyglądają inaczej. Ten tekst dotyczy przede wszystkim układu ciągnikowego, który dominuje w wyższych budynkach: kabina i przeciwwaga po dwóch stronach krążka.^[1]

Są też warianty z przełożeniem lin (np. 2:1), gdzie geometria bloczków zmienia stosunek siły do prędkości. Przeciwwaga nadal jest potrzebna. Zmienia się tylko, jak liny są oprowadzone.

Mit „pęknie lina i spadniemy”

Mit żyje, bo intuicja widzi jedną linę. W praktyce masz redundancję lin, trakcję na krążku, hamulec maszyny, regulator i chwytacze. Awaria jednej liny nie jest automatycznie swobodnym spadkiem pełnej kabiny. Jednocześnie żaden system nie zwalnia z przeglądów: zużyte rowki, złe napięcia lin albo niesprawny regulator to realne tematy utrzymania ruchu, nie scenariusze filmowe.

Drugi mit: przeciwwaga „trzyma” kabinę zamiast hamulca. Nie. Przeciwwaga bilansuje masy. Trzymanie na postoju i zatrzymanie awaryjne to osobne urządzenia.

Skąd wziął się spokój w windzie

Zanim Otis pokazał awaryjne zaklinowanie kabiny, jazda w górę na linie była bardziej aktem wiary. Przeciwwaga nie zastąpiła hamulca bezpieczeństwa. Uzupełniła go od strony energetycznej i wytrzymałościowej: mniejsza siła do przeniesienia, mniejszy silnik, mniejsze obciążenie lin przy tej samej kabinie.

Dziś, gdy wsiadasz i czujesz lekkie szarpnięcie przy starcie, to nie „silnik dźwiga cały blok”. To napęd korygujący nierównowagę między tobą w kabinie a stosem stali jadącym w przeciwną stronę, plus warstwy, które mają zatrzymać układ, gdy prędkość albo zasilanie wyjdą poza skrypt.

Dlatego winda ma przeciwwagę. Nie dla ozdoby w szybie. Dla fizyki huśtawki, którą da się kontrolować hamulcem, regulatorem i chwytaczami.
