Dlaczego wtyczka europejska ma bolec uziemienia?
Wtyczka Schuko (typ F) nie ma trzeciego bolca jak amerykańska. Uziemienie siedzi w bokach: w gnieździe są sprężyste styki, a wtyczka ma rowki. To decyzja z lat 1925-1930 o kolejności stykania, wgłębieniu gniazda i kompatybilności z dwubiegunowymi wtykami.
W polskiej rozmowie „europejska wtyczka” zwykle oznacza grubą, okrągłą końcówkę z dwoma bolcami i czymś w bokach. Często ktoś mówi przy tym o „bolcu uziemienia”. Problem w tym, że w systemie Schuko (typ F) na samej wtyczce nie wystaje trzeci metalowy bolec jak w typie amerykańskim. Uziemienie jest schowane w bokach: gniazdo ma sprężyste klipsy, wtyczka ma rowki albo styki, a połączenie ochronne powstaje, zanim bolce fazy i zera dojdą do prądu.[1][2]
Francuzi i Belgowie poszli inną drogą. W typie E bolec uziemienia wystaje z gniazda, a wtyczka ma otwór. Hybrydowa wtyczka CEE 7/7, którą dziś najczęściej kupuje się w sklepie, łączy obie logiki: boczne styki Schuko i otwór na francuski bolec. Stąd bierze się codzienny bałagan językowy. Ludzie widzą „europejską wtyczkę” i mówią o bolcu, choć w samym Schuko kluczową decyzją było właśnie to, żeby uziemienia nie robić trzecim bolcem w osi wtyku.
Co widać w gnieździe
Gniazdo Schuko ma wgłębienie. Gdy wtyczka wchodzi, najpierw zasłania otwór, potem styka się z bocznymi stykami ochronnymi, a dopiero później bolce fazy i zera trafiają w tulejki. Ta kolejność nie jest ozdobą. Ma sprawić, że obudowa urządzenia jest już połączona z ochroną, zanim pojawi się napięcie na metalowych częściach, do których dałoby się przypadkiem dotknąć.[1][3]
Wgłębienie pełni też rolę osłony. Palce nie powinny dosięgnąć bolców, które już są pod napięciem. Dlatego Schuko nie potrzebuje częściowo izolowanych trzpieni w stylu brytyjskim: chroni geometria gniazda, nie tulejka na bolcu.[3]
Nazwa Schuko to skrót od niemieckiego Schutzkontakt, czyli styk ochronny. Znak towarowy zarejestrowano w 1930 roku, a w 1954 powstało stowarzyszenie zarządzające marką. Sama geometria styku ochronnego ukształtowała się jednak wcześniej, w drugiej połowie lat dwudziestych.[4]
Dlaczego nie trzeci bolec
Po I wojnie światowej elektryczność szybko wchodziła do domów. Rosła też liczba porażeń i pożarów. W zakładach uziemianie było znane od końca XIX wieku. W mieszkaniach wtyki i gniazda były zwykle dwubiegunowe, bez osobnego styku ochronnego. Żelazka i czajniki w metalowych obudowach często włączało się samym wyciągnięciem wtyczki. Iskra i kontakt z metalem kończyły się czasem porażeniem.[1]
Pierwsze rozwiązanie zaprojektowane specjalnie do domu pokazał w sierpniu 1925 roku na targach w Lipsku Albert Büttner z firmy Bayerische Elektrozubehör (ABL) w Lauf an der Pegnitz. Patent DRP 489 003, z pierwszeństwem od 22 stycznia 1926, opisuje wtyczkę z uziemieniem i odpowiadające gniazdo. Büttner przeniósł na ścienne złącze pomysł znany wcześniej ze sprzęgów aparatowych: metalowa obudowa albo styki ochronne stykały się przed bolcami prądowymi. Ważne było wgłębienie gniazda: chroniło przed dotknięciem i wymuszało kolejność łączenia.[1][5]
Konstrukcja ABL nie podbiła rynku od razu. Domowe uziemianie nie było jeszcze powszechnym obowiązkiem, a przewód trójżyłowy z osobnym gniazdem kosztował wyraźnie więcej niż zwykły dwubiegunowy komplet.[1]
Reguły KPI 1928, przygotowywane z udziałem VDE, ubezpieczycieli i dostawców energii, zaostrzyły wymagania. Gniazda uziemione nie miały przyjmować zwykłych wtyków bez ochrony. Jednocześnie użytkownicy chcieli, żeby wtyk uziemiony dało się włożyć do zwykłego gniazda w mniej „niebezpiecznych” pokojach. To ograniczało kształty. Trójbolcowe systemy z płaskimi bolcami, w tym warianty HNA, łatwo łamały te warunki albo nie dawały osłony przed palcami.[1]
Inżynierowie mieli też wątpliwość praktyczną. Okrągły obrys popularnej wtyczki o średnicy około 36 mm wydawał się za mały na bezpieczne trzy bolce przy prądzie stałym, wciąż obecnym w części sieci. Łuk przy DC jest bardziej uporczywy niż przy AC. Stąd naturalny trop Büttnera: przenieść uziemienie na zewnątrz „bębna” wtyczki, poza linię fazy i zera.[1]
Siemens, Klement i ostateczny układ
Wersję, którą dziś rozpoznajemy jako Schuko, dopracował Wilhelm Klement z Siemens-Schuckertwerke. W 1929 roku katalog Siemensa pokazywał już system bliski ostatecznemu. Patent DRP 530 143 (zgłoszenie 9 października 1929) brał od Büttnera wgłębione gniazdo ze stykami ochronnymi i dodawał wycięcia blokujące wtyki bez uziemienia. Patent DRP 567 906 (zgłoszenie 24 grudnia 1929) przenosił styki ochronne wtyczki do rowków na cylindrycznym boku. To był ważny detal bezpieczeństwa: wystające blachy uziemienia na powierzchni wtyku, używane z nieuziemionym gniazdem przy uszkodzonym urządzeniu, mogły same stać się źródłem porażenia. Rowki chowały styk.[1][4]
W 1930 roku RWE, duży dostawca energii na zachodzie Niemiec, przyjął rozwiązanie Siemensa/Klementa jako system uziemionych gniazd dla swoich klientów. To przyspieszyło rozprzestrzenienie. Geometrycznie Schuko od tamtej pory zmienił się niewiele: wtyk z 2016 roku nadal pasuje do gniazda z około 1930.[1]
System jest symetryczny. Wtyczkę da się obrócić o 180 stopni, więc faza i zero mogą się zamienić miejscami. Dla większości sprzętu domowego do 16 A to nie jest dramat. Dla urządzeń, które oczekują stałej polaryzacji, bywa problemem. Francuski typ E rozwiązuje to bolem uziemienia wystającym z gniazda: wtyczka ma tylko jedną orientację.[2][6]
Bolec z gniazda, nie z wtyczki
Typ E (CEE 7/5 gniazdo, CEE 7/6 wtyczka) stawia bolec ochronny w gnieździe. Wtyczka ma otwór. Bolec jest na tyle długi, że styka się wcześniej niż bolce prądowe. Logika bezpieczeństwa jest podobna do Schuko, tylko geometria odwrotna: zamiast klipsów w bokach jest trzpień w środku.[2][6]
Polska i wiele krajów Europy Środkowej żyje dziś głównie ze Schuko i hybrydą CEE 7/7. Ta ostatnia ma boczne styki (pasuje do CEE 7/3) i otwór (pasuje do CEE 7/5). Dlatego na jednej półce sklepowej leży wtyczka, która „ma bolec” tylko w tym sensie, że potrafi przyjąć cudzy bolec z gniazda.
Standaryzacja bez jednej Europy
CEE 7 to publikacja Międzynarodowej Komisji do spraw Przepisów dotyczących Zatwierdzania Sprzętu Elektrycznego z 1951 roku (z późniejszymi poprawkami). Opisuje rodzinę europejskich złączy domowych, w tym CEE 7/3 i 7/4 (Schuko) oraz CEE 7/5 i 7/6 (typ E). Nie zlikwidowała różnic narodowych. Złożyła je w jeden katalog i ułatwiła mówienie o typach.[2]
W Niemczech aktualne normy to między innymi DIN 49440-1 dla gniazd i DIN 49441 dla wtyków z stykiem ochronnym. Nominalnie system jest na 16 A, 250 V. Gniazdo Schuko przyjmuje też eurowtyczki i niektóre wtyki bez uziemienia w wariantach dopuszczonych lokalnie, ale historyczna zasada KPI szła w drugą stronę: uziemione gniazdo nie miało przyjmować zwykłego wtyku bez ochrony.[1][2]
Brytyjski typ G poszedł jeszcze inaczej: trzeci bolec, częściowa izolacja trzpieni, bezpiecznik w wtyczce, wymuszona polaryzacja. Amerykański typ B też wystawia bolec uziemienia, tylko w innej geometrii i przy innym napięciu. Schuko jest więc nie „oczywistą Europą”, tylko jedną odpowiedzią na konkretne wymagania Niemiec końca lat dwudziestych: ochrona przed dotknięciem, uziemienie przed prądem, miejsce na styki poza osią fazy i zera, oraz kompromis z istniejącymi dwubiegunowymi gniazdami.
Eurowtyczka i prowadnice
Obok pełnego Schuko istnieje mała, płaska eurowtyczka (CEE 7/16) bez uziemienia, z częściowo izolowanymi bolcami. Pasuje do wielu europejskich gniazd, w tym do Schuko, bo jej geometria jest celowo „gościnna”. To osobna historia kompromisów pod małe odbiorniki. Pełna wtyczka ochronna zostaje przy urządzeniach I klasy ochronności, gdzie metalowa obudowa ma prawo być połączona z przewodem ochronnym.
Schuko ma też prowadnice (wypusty i rowki), które stabilizują ciężkie wtyki z zasilaczami albo timerami. Hahn podkreśla, że boczne styki ochronne i wgłębienie rozwiązały problem bezpieczeństwa, a prowadnice dołożyły mechaniczny porządek przy większych obudowach.[1][3]
W Polsce domowe instalacje od dekad stoją na gniazdach ze stykiem ochronnym w logice Schuko. Adaptery i listwy czasem mieszają typy. Hybryda CEE 7/7 jest praktyczną odpowiedzią rynku na granicę między strefą Schuko a strefą typu E, nie dowodem, że „Europejczyk wymyślił jeden bolec”.
Co zostaje z pytania o bolec
Jeśli ktoś pyta, dlaczego europejska wtyczka „ma bolec uziemienia”, uczciwa odpowiedź zaczyna się od sprostowania. W Schuko bolec nie wystaje z wtyczki. Uziemienie jest bocznym stykiem ochronnym, schowanym w rowku i w sprężynach gniazda. Bolec wystający z gniazda należy do typu E. Współczesna hybrydowa wtyczka udaje obie rzeczy naraz.
Ta geometria nie wzięła się z gustu projektanta ani z unijnej dyrektywy. Wzięła się z patentów Büttnera i Klementa, z reguł KPI 1928 i z decyzji dużego dostawcy energii, który wybrał jeden system dla swoich klientów. Późniejsza standaryzacja CEE 7 i DIN tylko utrwaliła kształt, który już działał: najpierw ochrona, potem prąd, a trzeci bolec w osi wtyku okazał się w tym konkretnym obrysie zbędny.
Źródła i dalsza lektura
- Reiner Hahn, „The origin of Schuko”, Digital Museum of Plugs and Sockets. Historia domowego uziemienia w Niemczech, Büttner 1925/1926, KPI 1928, patenty Klementa i przyjęcie systemu przez RWE.
- „CEE 7”, Wikipedia. Opis CEE 7/3-7/4 (Schuko), CEE 7/5-7/6 (typ E), CEE 7/7 oraz parametrów znamionowych.
- „Schuko plug and socket annotated”, Wikimedia Commons. Schemat kolejności stykania i roli wgłębienia gniazda.
- „History”, SCHUKO-Warenzeichenverband. Daty patentów Büttnera i Klementa oraz rejestracji znaku SCHUKO.
- „Albert Büttner 1926 patent”, Museum of Plugs and Sockets. Omówienie DRP 489 003 i zasady „ziemia pierwsza”.
- IEC / krajowe opisy typu E i F, zestawienie w CEE 7. Porównanie bolca w gnieździe (E) z bocznymi stykami (F).
Informacja o fotografiach
Zdjęcie otwierające: hybrydowa wtyczka CEE 7/7, Michiel1972, CC BY-SA 3.0, plik Schuco Stecker db.jpg; lokalnie zmniejszone.

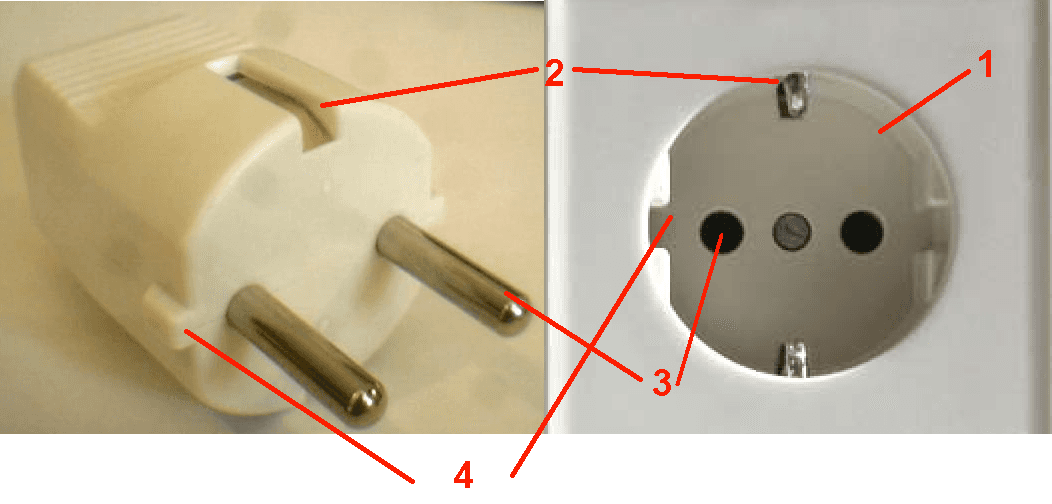

Schemat Schuko: Chameleon, bran i plugwash, domena publiczna, Schuko plug and socket annotated.png.

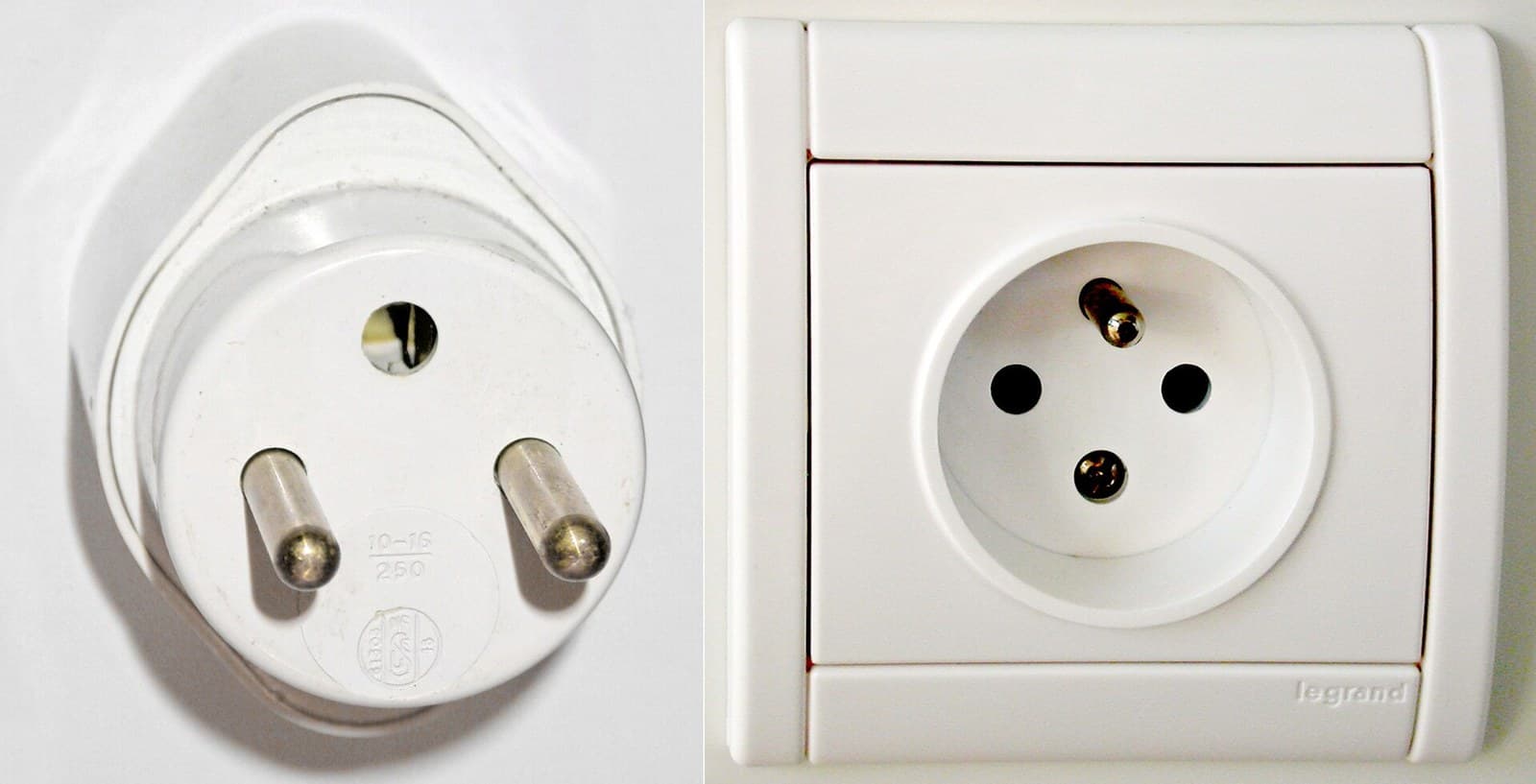

Porównanie typu E: pochodna pracy Looxix i Etienne’a Rastoula, opracowanie Hic et nunc, CC BY-SA 3.0, E plug and socket.jpg; lokalnie zmniejszone.
