Dylatacje w chodniku i jezdni: po co szczeliny

Idziesz chodnikiem i nagle pod stopą pojawia się wąska czarna nitka. Albo usłyszysz charakterystyczne "klap" opony na poprzecznej fudze jezdni betonowej. Oko czyta to jako uszkodzenie. Inżynier czyta to jako zawór bezpieczeństwa dla materiału, który zimą kurczy się, a latem puchnie.

Pytanie: po co w ogóle robić szczeliny w nawierzchni, skoro wydaje się, że ciągła płyta byłaby mocniejsza?

Materiał chce się ruszać

Beton po związaniu nie jest martwym kamieniem o stałej długości. Przy wzroście temperatury rozszerza się. Przy spadku kurczy się. Dochodzi skurcz związany z wysychaniem i ze związaniem cementu. Jeśli ułożysz długą, ciągłą płytę bez przerw, naprężenia rosną, aż znajdą wyjście: rysę, odłamanie naroża albo wypiętrzenie styku dwóch płyt.^[1][2]

Asfalt zachowuje się inaczej (jest bardziej "plastyczny" w upale), ale też potrzebuje detali na styku z krawężnikami, mostami, studzienkami i odcinkami o innej sztywności. Szczelina nie zawsze wygląda jak czarna fuga w betonie. Czasem jest to przejście konstrukcyjne, którego nie zauważasz, dopóki nie zacznie stukać.

Nie każda rysa to awaria

W nawierzchniach betonowych rozróżnia się kilka ról przerw:^[1][3]

• Szczeliny skurczowe / kontrolne (nacinane) wymuszają, gdzie pojawi się rysa robocza. Lepiej mieć prostą, zaplanowaną linię niż dziką pajęczynę.

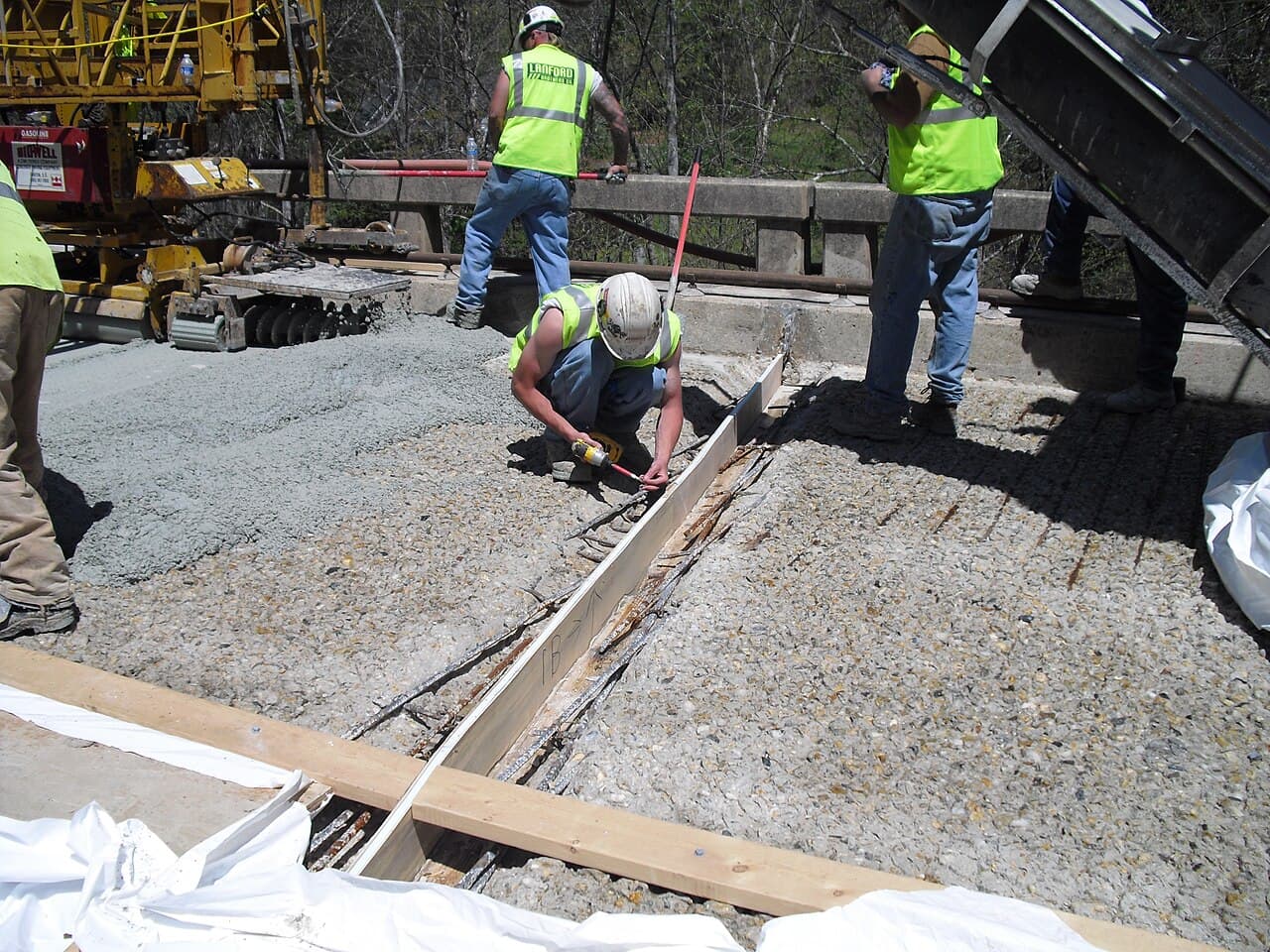

• Szczeliny dylatacyjne / ekspansyjne dają luz na wydłużenie przy wysokiej temperaturze. Bywają szersze i wypełnione elastyczną masą.
• Przerwy konstrukcyjne wynikają z etapów betonowania i detali przy obiektach.

W chodniku linia co kilka metrów często jest właśnie nacięciem kontrolnym albo dylatacją. W jezdni betonowej rytm szczelin poprzecznych jest elementem konstrukcji płyty, nie ozdobą szalunku.

Gdy latem robi się ciasno

Przy ekstremalnych upałach płyty betonowe wydłużają się bardziej, niż przewidziano w starym projekcie albo niż pozwala zapchana fuga. Jeśli noc też jest gorąca i beton nie "oddaje" wymiaru, naprężenia nie mają gdzie zniknąć. Efekt bywa spektakularny: lokalne wypiętrzenie płyt, tzw. blow-up. Takie zdarzenia opisywano na odcinkach dróg betonowych przy falach upałów, także w Polsce i w Niemczech.^[2]

Stąd rekomendacje utrzymaniowe: czyścić szczeliny, wymieniać masy, a tam gdzie trzeba, powiększać luz. Dylatacja zapchana piaskiem, żwirem i sztywną, zwietrzałą masą przestaje być dylatacją. Staje się klinem.^[1][3]

Woda, która wejdzie w złą szczelinę, zimą potrafi dokończyć destrukcję przez zamarzanie. Latem ten sam styk, jeśli jest zablokowany, pcha płyty do góry.

Asfalt i styki, których nie widać

W nawierzchni asfaltowej "falowanie" i koleiny to osobna historia lepkosprężystości lepiszcza. Ale i tu istnieją detale dylatacyjne: na mostach, przy płytach przejściowych, na styku z torowiskiem, przy włazach. Czarna masa w poprzek jezdni bywa uszczelnieniem styku, który ma przejąć ruch bez rozszczelnienia warstw.

Gdy masa wypada, woda idzie w głąb. Gdy styk jest za sztywny, pęka warstwa ścieralna. To mniej widowiskowe niż wypiętrzony beton, ale równie drogie w utrzymaniu.

Chodnik jako małe laboratorium

Chodnik betonowy jest dobrym modelem, bo wszystko widać z bliska. Płyty mają ograniczoną długość. Nacięcia dzielą prostokąty. Przy drzewie korzenie podnoszą krawędź, a dylatacja bywa pierwszym miejscem, gdzie ruch się kumuluje. Przy wjeździe do bramy płyta dostaje inne obciążenie niż przy ławce.

Zimą sól i woda wnikają w fugi. Latem słońce nagrzewa jasny beton inaczej niż czarny asfalt obok. Różnica temperatur między sąsiednimi materiałami to kolejny powód, by styk był zaprojektowany, a nie "zalany na sztywno dla porządku".

W utrzymaniu miasta dylatacja jest elementem tanim w porównaniu z wymianą płyty, ale łatwym do zaniedbania. Kielnia masy uszczelniającej nie wygląda jak inwestycja. Dopiero wypiętrzenie albo dziura przy krawędzi pokazuje rachunek.

Most, wiadukt, szyna

Na obiektach inżynierskich dylatacje są większe i głośniejsze. Przejazd przez most często kończy się charakterystycznym stukiem: to praca ustroju przy zmianie temperatury i ugięciu pod obciążeniem. Szczelina mostowa przenosi ruchy rzędu centymetrów, nie milimetrów jak nacięcie w chodniku.

Przy torowisku tramwajowym i nawierzchni jezdni spotykają się dwa światy odkształceń. Styk bywa wzmocniony i uszczelniony właśnie dlatego, że sztywności i rozszerzalności nie chcą tańczyć w tym samym tempie.

Mity

Mit: "pęknięcie zawsze oznacza bubel". Zaplanowane nacięcie jest cechą dobrego projektu. Dzika rysa ukośna przez środek płyty to już inna sprawa.

Mit: "wystarczy zalać wszystko na sztywno". Ciągła płyta bez luzu bywa mniej trwała, nie bardziej.

Mit: "mech w fudze to koniec świata". Mech mówi, że w szczelinie jest wilgoć i spokój. Problem zaczyna się, gdy fuga traci elastyczność albo wypełnia się materiałem nieściśliwym.

Wróć do czarnej linii

Szczelina w chodniku jest małą lekcją materiałoznawstwa miejskiego. Beton oddycha temperaturą. Droga, która na to pozwala, pęka tam, gdzie inżynier na to pozwolił. Droga, która na to nie pozwala, pęka albo podskakuje wtedy, gdy upał i ruch znajdą najsłabszy styk.

Jeśli porównasz to z włazem kanalizacyjnym albo studzienką, zobaczysz ten sam urbanistyczny wzorzec: to, co wygląda jak defekt nawierzchni, bywa celowym punktem dostępu albo celowym luzem. Różnica jest taka, że dylatacja nie prowadzi w dół do rury. Prowadzi w bok: w prawo do rozszerzenia, w lewo do skurczu.

Następnym razem, gdy opona stuknie o fugę, możesz usłyszeć nie "dziurę", tylko dylatację przy pracy.
