Gdzie znika deszczówka z ulicy

Deszcz pada na asfalt. Woda szuka spadku. Przy krawężniku znika w żeliwnej kratce z hukiem. Po chwili jezdnia jest mokra, ale już nie stoi. Albo stoi, mimo że kratki pracują pełną gardzielą. W obu przypadkach pytanie jest to samo: dokąd właściwie idzie ta woda?

Nie do „podziemi w ogóle”. Do konkretnej sieci o własnych spadkach, średnicach i odbiorniku.

Deszczowa, sanitarna, ogólnospławna

W polskich miastach zewnętrzna kanalizacja występuje w kilku wariantach.

Sanitarna zbiera ścieki bytowe z budynków i prowadzi je do oczyszczalni. Wody opadowe z ulicy nie powinny tu trafiać. Wytyczne przedsiębiorstw wodociągowych często wprost tego zakazują.^[1]

Deszczowa (burzowa) zbiera wodę z jezdni, chodników i dachów. Ma własną logikę spływu i własny odbiornik.

Ogólnospławna łączy oba strumienie w jednym kanale. To dziedzictwo starszych centrów. Przy ulewie miesza się deszcz ze ściekami bytowymi, więc system potrzebuje przelewów burzowych i uważnego zarządzania.^[2]

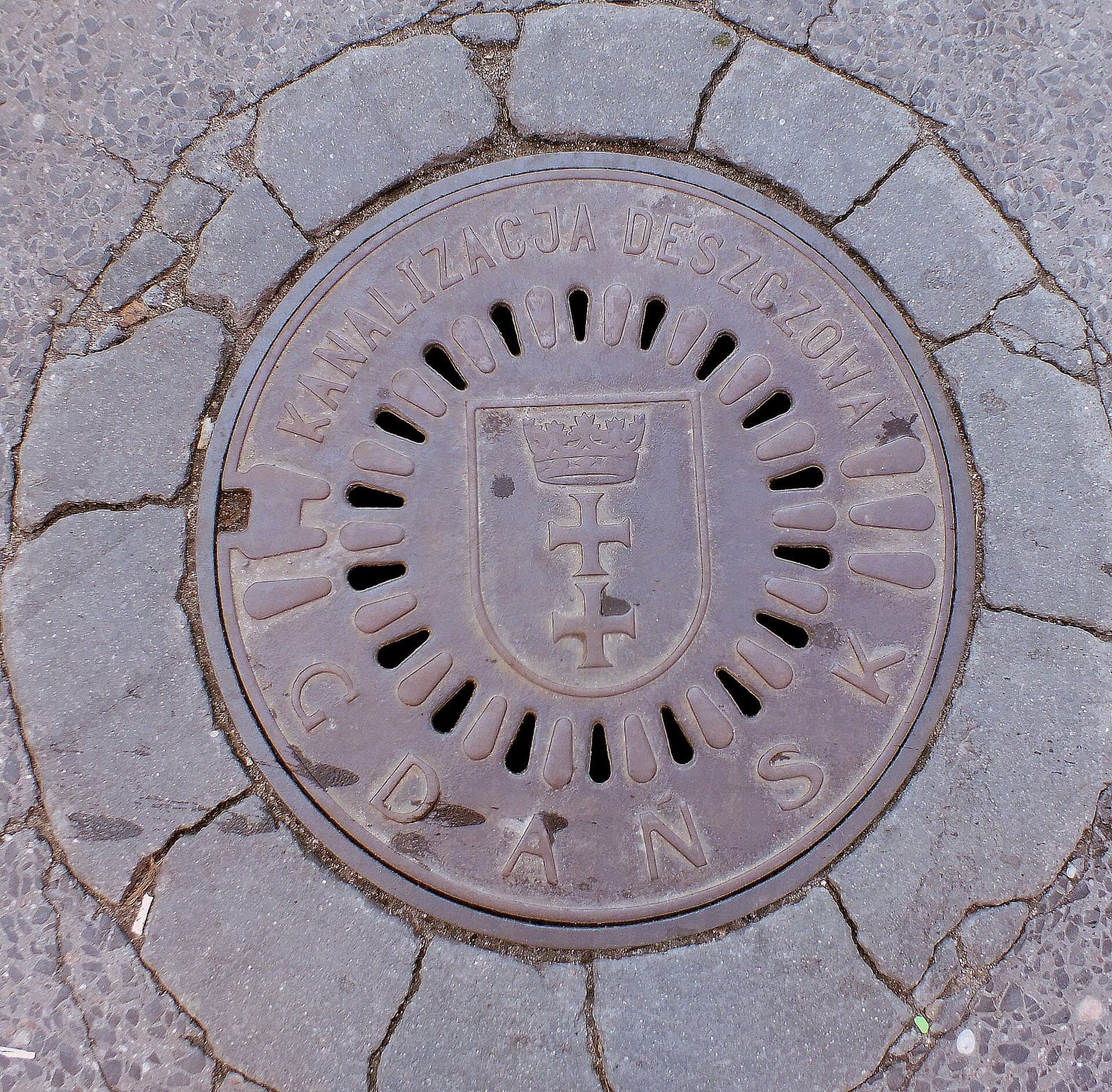

Z powierzchni różnicę widać po detalach. Pełny właz częściej prowadzi do studzienki rewizyjnej. Kratka wpustu zbiera wodę z nawierzchni. Napisy na pokrywach bywają mylące dla laika, ale służby czytają z nich właściciela sieci. Więcej o samym włazie i kinetach jest w tekście o studzienkach ulicznych.

Droga kropli: kratka, osadnik, przykanalik, kanał

Najkrótsza ścieżka wygląda tak.

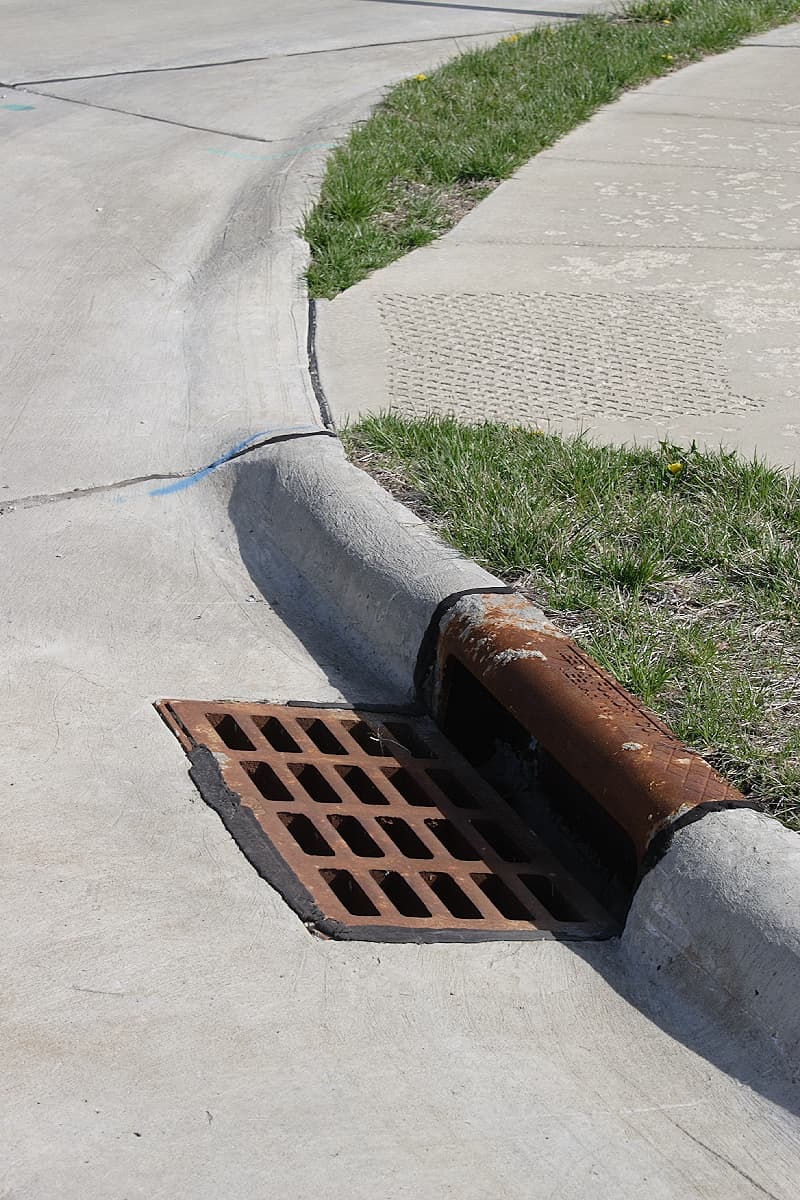

1. Woda spływa spadkiem jezdni do wpustu.

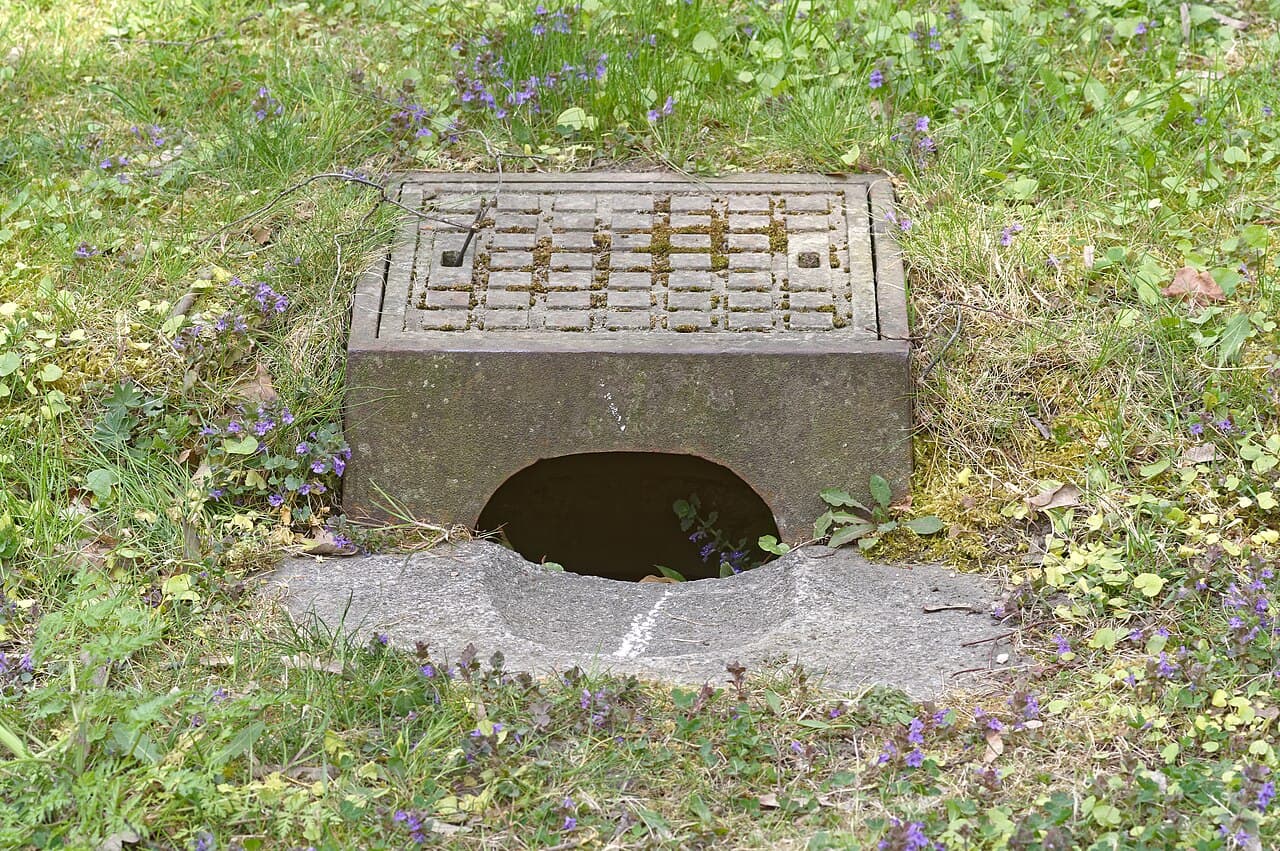

2. Przez kratkę wpada do komory wpustu.
3. W osadniku zostaje piasek, liście i grubsza zawiesina.
4. Przykanalikiem (krótszą rurą) woda idzie do kanału deszczowego.

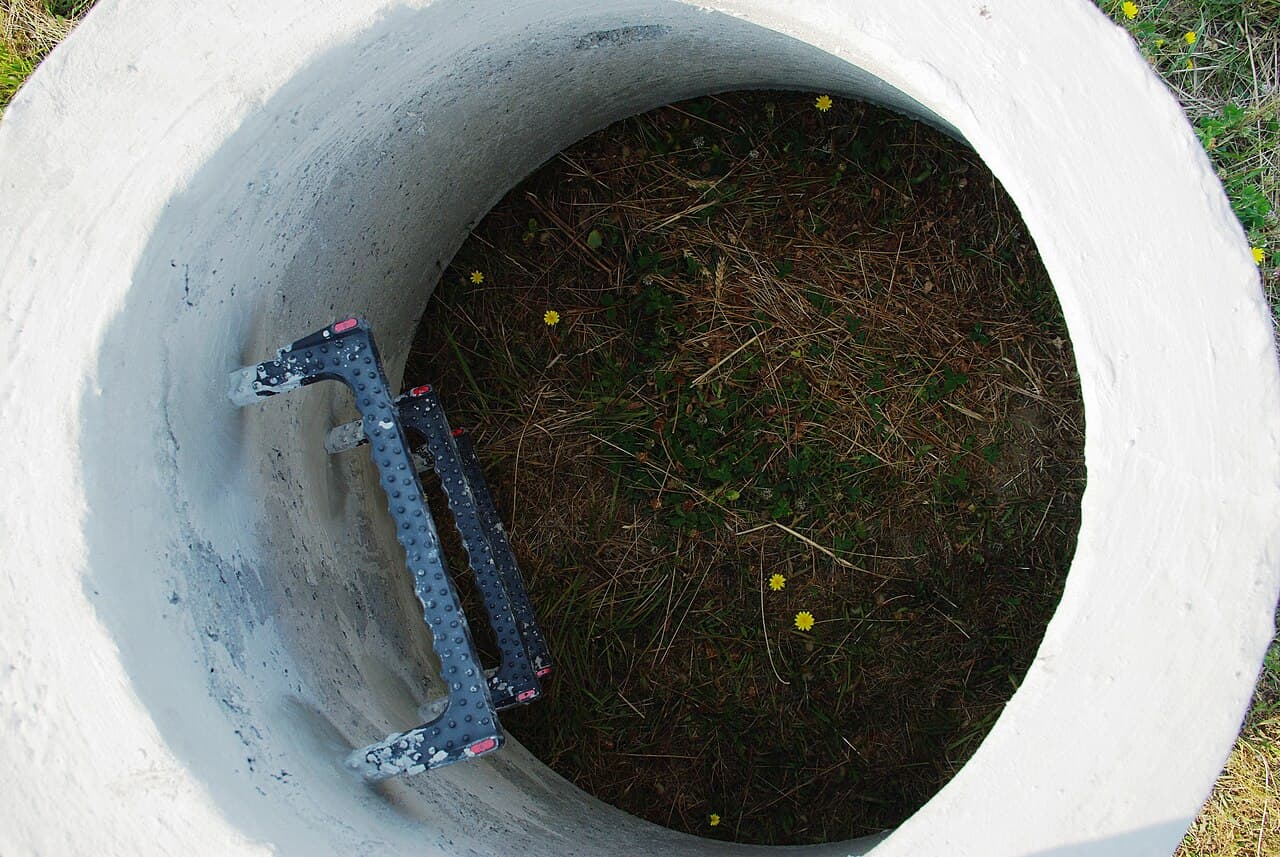

5. Kanał prowadzi ją studzienkami rewizyjnymi do odbiornika.

Osadnik nie jest bajerem. Chroni rury przed zamulaniem. Sam wymaga czyszczenia. Zaniedbany wpust najpierw dusi się lokalnie, potem przelewa wodę bokiem po jezdni.^[2][3]

Część rozwiązań ma też syfonowanie, żeby ograniczyć wydostawanie się odorów z sieci. Gdy woda w syfonie wyschnie, zapach wraca na ulicę. To ten sam mechanizm zamknięcia wodnego, który znasz z łazienki, tylko w skali kratki ulicznej.

Dokąd kończy się trasa

Odbiornik bywa różny.

Rzeka, potok, kanał otwarty. Klasyczny finał burzówki. Woda zjezdniowa niesie oleje, pyły opon, mikrośmieci. Stąd rosnące znaczenie podczyszczania i retencji przed zrzutem.

Zbiornik retencyjny, niecka, tunel retencyjny. Miasto „przechowuje” falę opadu, zamiast pchać wszystko naraz do odbiornika.

Układ ogólnospławny z przelewem burzowym. Przy dużym natężeniu część mieszaniny może trafić do odbiornika bez pełnego oczyszczenia. To jeden z powodów, dla których rozdział sieci jest dziś preferowany tam, gdzie da się go zrobić.

Zagospodarowanie lokalne. Ogrody deszczowe, nawierzchnie przepuszczalne, studnie chłonne, zbiorniki na działce. Kratka w jezdni nadal istnieje, ale część opadu w ogóle do niej nie dochodzi.

Deszczówka nie jest „czystą wodą z nieba” w momencie, gdy spływa z asfaltu. Jest wodą po kontakcie z miastem. Dlatego wlewanie oleju silnikowego do kratki to nie „zniknięcie problemu”. To przeniesienie go do rury i dalej.

Czemu po burzy i tak stoi woda

Sprawna kanalizacja deszczowa ma przepustowość. Ta przepustowość jest skończona. Przy gwałtownej ulewie kratki mogą pracować pełną gardzielą, a i tak na jezdni zostanie kałuża, bo kolektor albo odbiornik nie przyjmie więcej w tej chwili.

Do tego dochodzą detale eksploatacji: liście w kratce, zamulony osadnik, właz za nisko po remoncie, lokalne zagłębienie jezdni bez spadku do wpustu. Woda wybiera wtedy jezdnię jako kanał awaryjny.

Retencja zmienia sens wpustu. Nie jest już tylko „dziurą w asfalcie”. Jest wlotem do układu, który ma chronić piwnice, przejścia podziemne i oczyszczalnię przed przeciążeniem. Różnica po burzy nie siedzi w żeliwnym wzorze kratki. Siedzi w rzędnych, średnicach i tym, czy woda ma dokąd pójść.

Dach, podwórko, ulica: jeden deszcz, różne trasy

Woda z dachu bloku często idzie rynnami do przyłącza deszczowego albo do ogólnospławnej. Woda z podwórka może trafić do wpustów osiedlowych. Woda z jezdni idzie kratkami przy krawężniku. Z poziomu oka wszystko jest „deszczem w dziurze”. Z poziomu projektu to osobne zlewnie, osobne spadki i czasem osobni właściciele sieci.

Na osiedlach z wielkiej płyty widać to ostro: jedna kratka zbiera parking, inna obsługuje dojazd pożarowy, a mieszkaniec myli obie z „dziurą do ścieków”. Różnica wychodzi przy ulewie i przy kontroli jakości. Deszczówka z jezdni niesie inne zanieczyszczenia niż ścieki z mieszkań. Mieszanie ich bez kontroli utrudnia oczyszczanie i obciąża przelewy.

Czego nie wrzucać do kratki

Nie wrzucaj śmieci „bo spłyną”. Nie zlewaj oleju, farb ani resztek chemii. Nie traktuj otwartej studzienki podczas remontu jak atrakcji. Prace w kanałach to przestrzeń gazów, braku tlenu i wód wezbraniowych. Do tego są procedury służb.

Z poziomu mieszkańca wystarczy mapa mentalna: kratka to wlot deszczówki, pełny właz to zwykle dostęp do kanału, a obie rzeczy są po to, żeby miasto nie stało w kałuży i żeby ścieki bytowe szły inną drogą niż woda z jezdni.

Powrót do znikającej kałuży

Deszczówka znika z ulicy, bo ktoś zaprojektował spadki, średnice i kratki w konkretnych punktach. Znika do sieci, która ma właściciela, harmonogram czyszczenia osadników i limity przepustowości. Gdy limity pękają, woda wraca na asfalt i przypomina, że grawitacja w mieście działa tylko do momentu, w którym rura jest pełna.

Kolejna ulewa znowu wciągnie wodę w tę samą gardziel. Pytanie „gdzie znika” ma wtedy konkretną odpowiedź: do deszczówki albo ogólnospławnej, potem do odbiornika albo retencji. Reszta jest w kinetach, przykanalikach i w tym, czy liście zdążono wybrać przed weekendem.

Źródła i dalsza lektura

[rozwiń +]

[1] PWiK Częstochowa, "Wytyczne realizacji instalacji wewnętrznej kanalizacji sanitarnej". Zakaz wprowadzania wód deszczowych do sanitarnej.

[2] Artykuł Nieblogu "Studzienki uliczne: co jest pod żeliwnym pająkiem" oraz przywołane tam opracowania NBI i wytyczne o studzienkach, wpustach i syfonach.

[3] Wytyczne projektowe studzienek betonowych i przykanalików, np. ZPB Kaczmarek. Osadniki, szczelność, materiały.

[4] Practical Engineering, "What’s Inside a Manhole?". Model studzienek i przepływu w sieci kanalizacyjnej (sanitarnej i pokrewnych węzłów).
