Hydrant: po co stoi przy ulicy i skąd bierze wodę pod ciśnieniem

Czerwona rura z trzema otworami i żeliwną głowicą stoi przy krawężniku jak niedokończony słupek. Kierowcy parkują koło niej. Dzieci omijają ją rowerem. Mało kto myśli o tym, że w środku nie ma zbiornika wody. Jest tylko droga do wody, która już i tak jest w rurach pod ulicą.

Pytanie: skąd hydrant bierze ciśnienie i czemu straż nie wozi ze sobą całej wody potrzebnej do gaszenia?

To nie zbiornik, tylko kran na maglu

Najkrótszy model jest prosty. Pod ulicą leży rura wodociągowa pod ciśnieniem. Od niej odchodzi odgałęzienie do hydrantu. Wewnątrz kolumny jest trzpień i zawór. Gdy straż otwiera hydrant kluczem, woda z sieci wypływa przez nasady, do których podłącza się węże.

Hydrant sam z siebie nie podnosi ciśnienia. Nie jest pompą. Jest zaworem i złączką. Jeśli w sieci jest mało ciśnienia albo za mała średnica, z hydrantu też będzie mało wody, choćby kolumna wyglądała okazale.^[1]

Dlatego hydrant i wieża ciśnień należą do jednego świata. Zbiornik na wzgórzu albo w wieży magazynuje wodę i energię potencjalną. Sieć rozprowadza ją do kranów i do hydrantów. Pompownie doganiają zapotrzebowanie, gdy zużycie skacze. Hydrant jest tylko miejscem, w którym straż może legalnie i szybko wpiąć się w ten układ.

Nadziemny i podziemny

W Polsce na sieci wodociągowej przeciwpożarowej stosuje się przede wszystkim hydranty zewnętrzne nadziemne o średnicy nominalnej DN 80. Podziemne DN 80 dopuszcza się, gdy nadziemny mocno przeszkadza w ruchu albo w zagospodarowaniu terenu.^[1]

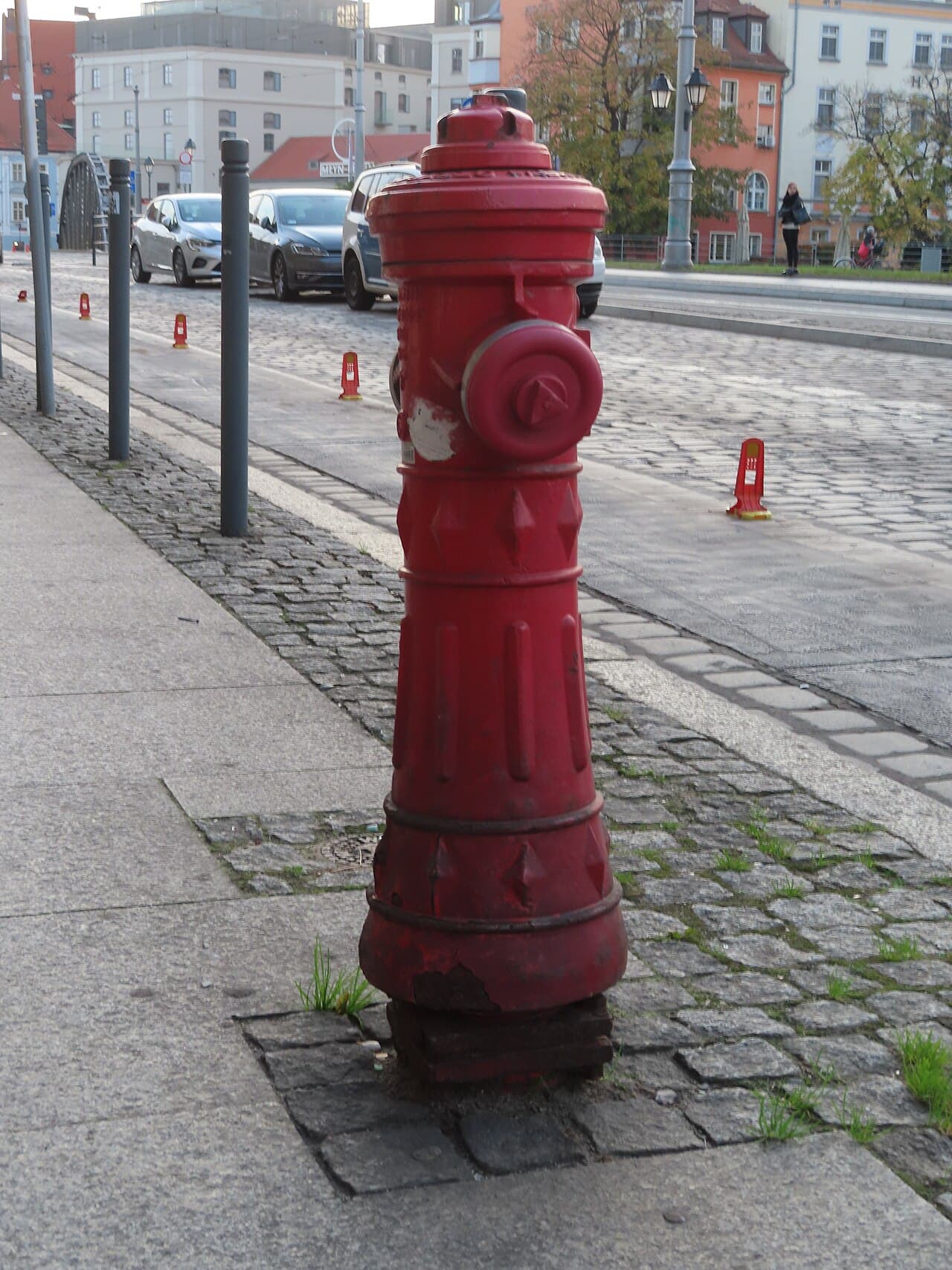

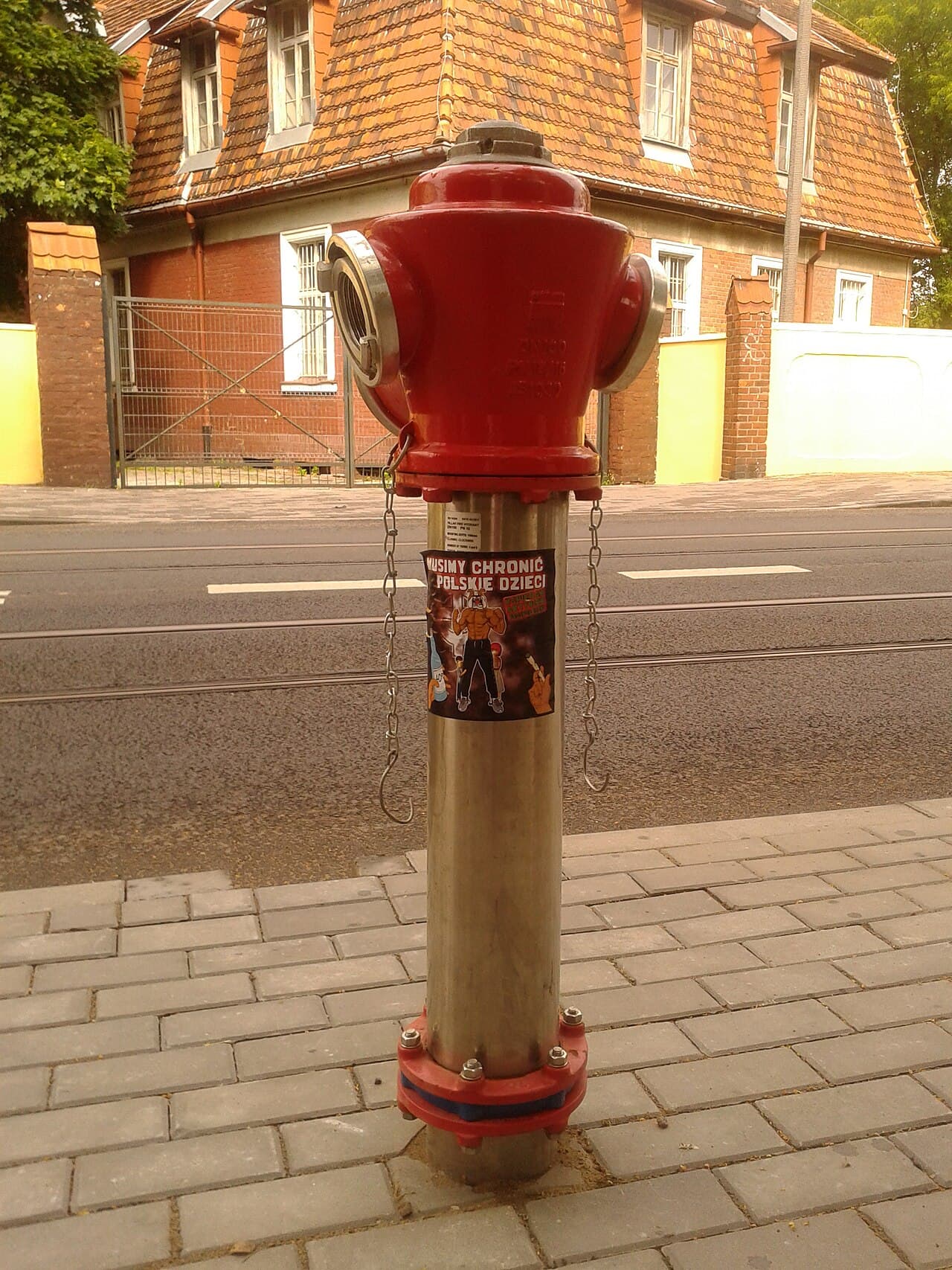

Nadziemny widać z daleka: czerwona kolumna, nasady zasłonięte pokrywami, głowica z trzpieniem. Podziemny chowa się pod pokrywą w jezdni albo chodniku i wymaga klucza oraz stojaka hydrantowego. Dla laika podziemny wygląda jak kolejna studzienka. Dla straży jest oznaczony znakiem i ma mieć dostęp.

Kolor i kształt bywają lokalne. Spotyka się też starsze, niebieskawe albo szare korpusy. Funkcja zostaje ta sama: połączyć wąż ze strefą ciśnienia w rurze.

Skąd bierze się ciśnienie

Woda w kranie i woda w hydrancie to zwykle ta sama sieć pitna (albo osobna sieć przeciwpożarowa zasilana z układu wodociągowego). Ciśnienie budują pompy i wysokość zwierciadła w zbiornikach. Im wyżej woda względem punktu poboru, tym większa wysokość ciśnienia hydrostatycznego.

Przy pożarze straż potrzebuje jednocześnie ciśnienia i wydatku. Polski przepis podaje wydajność nominalną hydrantu przy ciśnieniu 0,2 MPa mierzonym na zaworze podczas poboru. Dla typowego hydrantu nadziemnego DN 80 to co najmniej 10 dm³/s. Dla DN 100: 15 dm³/s. Dla hydrantu podziemnego DN 80 też 10 dm³/s. Na sieciach o średnicy co najmniej DN 250 mogą pojawić się większe hydranty o wydajności nie mniejszej niż 20 dm³/s przy tym samym ciśnieniu odniesienia.^[1][2]

0,2 MPa to około 2 bary na zaworze w trakcie poboru. To nie jest „maksymalna moc miasta”. To punkt pomiarowy, przy którym sprawdza się, czy hydrant i sieć w tym miejscu spełniają minimum. Maksymalne ciśnienie hydrostatyczne w sieci przeciwpożarowej nie może przekraczać 1,6 MPa.^[1]

Gdy ciśnienie w sieci jest za niskie względem potrzeb, wóz strażacki dogania je własną pompą. Hydrant nadal jest źródłem wody. Pompa na aucie podnosi ciśnienie w liniach gaśniczych. Bez hydrantu (albo zbiornika, rzeki, hydrantu prywatnego) nie ma czego pompować w skali pożaru budynku.

Mokry i suchy korpus: klimat robi różnicę

W literaturze amerykańskiej często dzieli się hydranty na „wet barrel” i „dry barrel”. W wilgotnym, ciepłym klimacie woda może stać w kolumnie nad ziemią. W klimacie z mrozem zawór siedzi poniżej strefy przemarzania, a kolumna po zamknięciu opróżnia się, żeby lód nie rozsadził żeliwa.^[3]

Polskie zimy tłumaczą, czemu hydrant nie jest prostą rurą pełną wody do samej głowicy. Mechanizm ma chronić przed zamarzaniem i jednocześnie dawać szybki dostęp. Przeglądy i konserwacja (co najmniej raz w roku po stronie właściciela sieci) mają sens właśnie dlatego: zawór, uszczelnienia i odwodnienie muszą działać, zanim ktoś będzie ich potrzebował o trzeciej w nocy.^[1][2]

Co znaczą nasady i znaki

Na hydrancie widać zwykle kilka nasad o różnych średnicach. Straż dobiera przejściówki i węże do sprzętu. Miejsce hydrantu oznacza się znakami zgodnymi z Polskimi Normami. Przy większych punktach czerpania pojawia się też zakaz parkowania na stanowisku.^[1]

Znak nie jest dekoracją. Ma skrócić czas szukania w dymie i w nocy. Samochód zaparkowany „na chwilę” przy hydrancie potrafi zablokować jedyny sensowny punkt poboru w promieniu setek metrów.

Historia w skrócie: od czopa do kolumny

Zanim pojawiły się hydranty we współczesnym sensie, wodę do gaszenia brano z rzek, studni i ze zbiorników. W miastach z wczesnymi wodociągami bywało tak, że w rurze drewnianej wybijano otwór („fire plug”), a po akcji zatykano go czopem. Stąd angielskie ślady nazewnictwa wokół „fire plug”. Nowoczesny hydrant z zaworem i standardowymi nasadami to XIX-wieczna odpowiedź na gęstą zabudowę i na pożary, które w drewnianych i wczesnoprzemysłowych miastach potrafiły zjadać całe kwartały.^[3]

Polska sieć hydrantów zewnętrznych siedzi dziś w logice prawa budowlanego i ochrony przeciwpożarowej: ile wody trzeba mieć do zewnętrznego gaszenia dla danej zabudowy, w jakim czasie, z jakich punktów. Hydrant jest widocznym końcem tej kalkulacji.

Mity i złe pomysły

Mit pierwszy: „w hydrancie jest osobna, specjalna woda pożarowa”. Często jest to woda z układu wodociągowego. Osobność dotyczy raczej wymagań wydajności i oznakowania, nie magicznego składu.

Mit drugi: „im większa kolumna, tym większe ciśnienie”. Rozmiar korpusu nie podnosi ciśnienia. Liczy się sieć zasilająca, rzędne, pompy i stan zaworu.

Mit trzeci: „można odkręcić dla zabawy / mycia auta / podlewania”. Nie. Hydrant nie jest publicznym kranem. Nieuprawnione otwieranie to ryzyko zanieczyszczenia, uszkodzenia, zalania i odpowiedzialności. Do tego dochodzi oczywisty problem: w chwili pożaru urządzenie ma działać, a nie być zdewastowane.

Nie wkładaj też niczego do nasad, nie maluj na własną rękę znaków „dla ozdoby” i nie traktuj kolumny jak stojaka rowerowego, który „niczego nie robi”.

Co zostaje po przejściu obok

Hydrant przy ulicy jest obietnicą, że w sieci jest woda pod ciśnieniem i że da się do niej dostać bez rozkopywania asfaltu. Reszta dzieje się poza zasięgiem wzroku: w pompowniach, w zbiornikach wyniesionych, w średnicach rur i w corocznych przeglądach.

Czerwona kolumna nie stoi „na wszelki wypadek” jako dekoracja bezpieczeństwa. Stoi, bo pożar w mieście bez szybkiego poboru wody z sieci kończy się inaczej niż pożar z wężem podłączonym w dwie minuty. Ciśnienie nie bierze się z farby. Bierze się z wysokości wody i z pracy pomp, a hydrant tylko otwiera drzwi do tej energii.

Źródła i dalsza lektura

[rozwiń +]

[1] Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Dz.U. 2009 nr 124 poz. 1030), zwłaszcza § 9-10. Hydranty zewnętrzne, wydajności przy 0,2 MPa, przeglądy, oznakowanie.

[2] Omówienia branżowe wydajności i obowiązków właściciela sieci, np. Przeglądy hydrantów zewnętrznych oraz Wydajność hydrantów zewnętrznych. Streszczenie wymagań rozporządzenia w praktyce eksploatacyjnej.

[3] Materiał edukacyjny o mechanice hydrantu (mokry/suchy korpus, hydrant jako zawór na sieci), np. film How Do Fire Hydrants Work?. Model ogólny; lokalne normy i nasady różnią się między krajami.

[4] Kontekst ciśnienia w sieci wodociągowej i roli zbiorników wyniesionych: artykuł Nieblogu o wieżach ciśnień.
