Miarka z ruchomym haczykiem: po co luz na początku
Na końcu taśmy siedzi metalowy haczyk i da się go lekko poruszyć. Wygląda jak luz produkcyjny. W dobrej miarce ten luz jest odmierzoną grubością haczyka: bez niego pomiar "na zewnątrz" i "do wewnątrz" rozjeżdżałby się o milimetry.

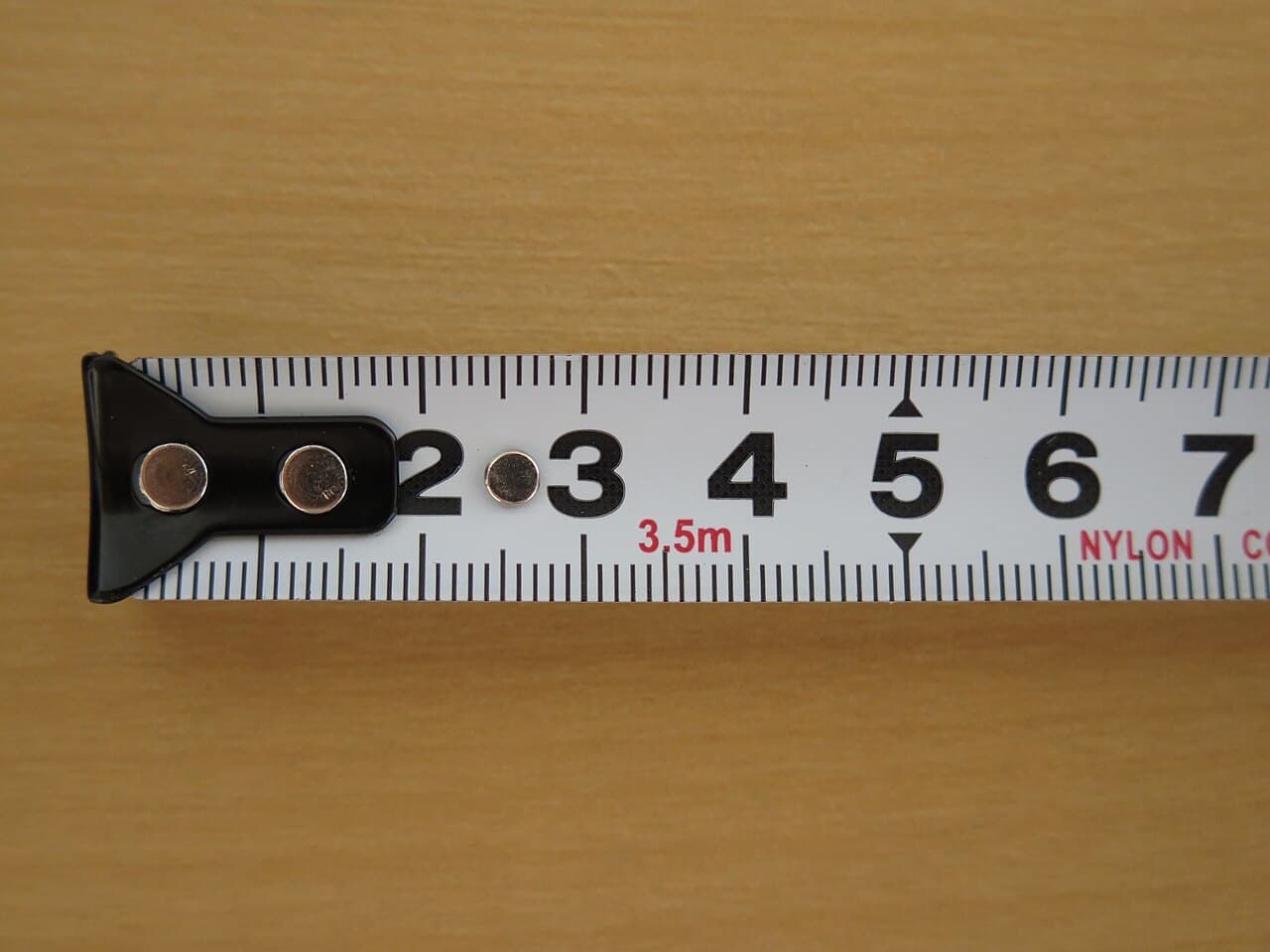

Wysuwasz taśmę. Na końcu metalowy języczek. Łapiesz go palcami i czujesz, że nie jest sztywno przynitowany: da się go lekko odciągnąć i docisnąć. Pierwsza myśl bywa taka sama jak przy zużytej śrubce: tanio zrobione, poluzowało się.
Potem mierzysz szafkę od zewnątrz i od wewnątrz i zauważasz, że wskazania się zgadzają. Luz nie jest wpadką. Jest warunkiem, żeby zero miało sens w dwóch przeciwnych sytuacjach.
Pytanie: po co w miarce ruchomy haczyk i dlaczego ten luz bywa akurat równy grubości blachy?
Dwa sposoby zaczepienia o świat
Miarka warsztatowa służy do dwóch klasycznych czynności.
Pomiar zewnętrzny (hakiem): zahaczasz o czoło deski, rury, blatu. Ciągniesz taśmę. Grubość haczyka wydłuża drogę od prawdziwej krawędzi do pierwszego milimetra nadruku. Gdyby haczyk był sztywny i "zero" zaczynało się na wewnętrznej stronie blachy, wynik byłby za krótki o grubość haczyka. Dlatego przy haku haczyk wysuwa się na zewnątrz: jego grubość wchodzi w pomiar i kompensuje się sama.[1][2]
Pomiar wewnętrzny (dociskiem): wciskasz haczyk w narożnik ościeżnicy albo między dwie ścianki. Teraz grubość blachy nie może doliczać się do wymiaru. Haczyk musi się cofnąć, żeby zero siedziało na zewnętrznej powierzchni styku. Luz pozwala na to cofnięcie o grubość haczyka.[1]
Stąd nazwa spotykana w angielskich opisach narzędzi: true-zero end albo floating hook. Nie chodzi o "luźną nit", tylko o celowy suw o wielkość blachy.
Ile tego luzu ma być
W porządnej miarce ruch haczyka jest rzędu grubości samego zakończenia, zwykle około milimetra, czasem nieco więcej przy grubszym haku.[1] Jeśli luz jest wyraźnie większy niż grubość, końcówka jest zużyta albo uszkodzona: nity wyrobiły otwory, blacha się wygięła, zero przestaje być "prawdziwe".
Producenci opisują to w instrukcjach jako cechę, nie wadę. Test jest prosty: zmierz ten sam klocek hakiem i dociskiem. Różnica powinna być bliska zeru w granicach dokładności taśmy. Gdy przy docisku wychodzi systematycznie inaczej o więcej niż grubość haka, końcówka wymaga wymiany albo miarka nadaje się tylko do zgrubnych pomiarów.
Linijka rozwiązuje inny problem
Szkolna linijka zostawia puste miejsce przed zerem z innego powodu: krawędź ma prawo się zetrzeć, a kreska zera ma zostać na swoim miejscu.[3] Tam nie ma haczyka, który raz dodaje, a raz odejmuje swoją grubość.
Miarka zwijana nie może "zaczynać w powietrzu" jak linijka z marginesem. Musi fizycznie złapać krawędź albo wejść w szczelinę. Stąd blaszany hak i jego celowy suw. Oba przedmioty chronią zero, ale chronią je przed innymi błędami.
Czego ruchomy hak nie naprawi
Nie kompensuje krzywej taśmy, zużytej podziałki ani pomiaru "na oko" przy wygiętej taśmie w powietrzu na trzy metry. Nie zastąpi kątownika i nie zrobi z miękkiej taśmy sztywnego przymiaru wzorcowego.
Przy długim wysunięciu taśma ugina się pod własnym ciężarem. Wynik "w powietrzu" bez podparcia bywa optymistyczny albo pesymistyczny zależnie od tego, jak trzymasz obudowę. Haczyk true-zero działa lokalnie, przy styku z krawędzią. Nie anuluje ugięcia na ósmym metrze.
Nie działa też, gdy ktoś zagina hak albo zakleja luz taśmą "żeby nie stukał". Po takiej "naprawie" miarka zaczyna kłamać właśnie w miejscu, w którym miała być najuczciwsza.

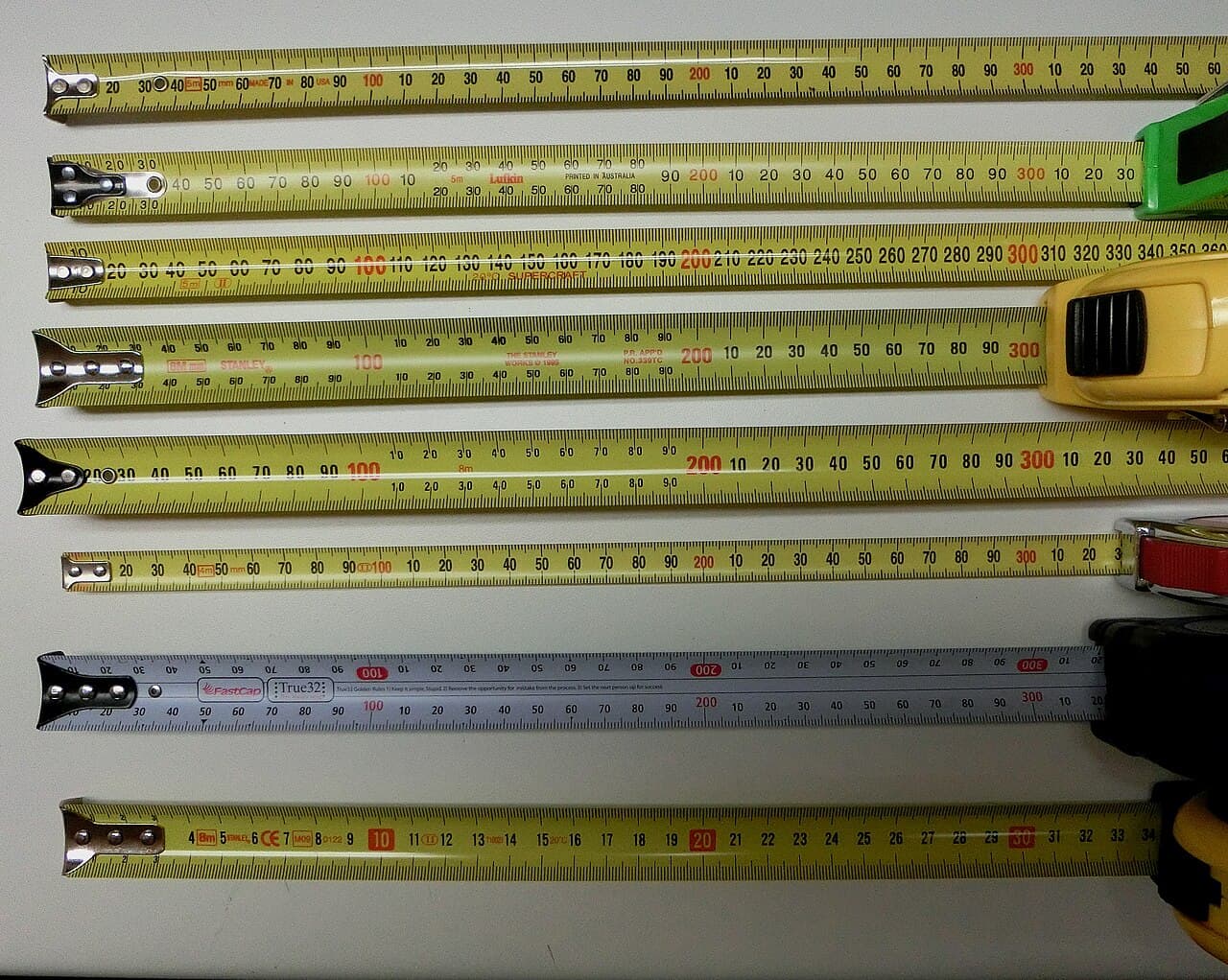

Są też końcówki magnetyczne, podwójne haki i haki szerokie do rur. Zasada true-zero zostaje: grubość elementu styku musi być uwzględniona przy dwóch kierunkach pomiaru.
Sprężyna, blokada, podziałka

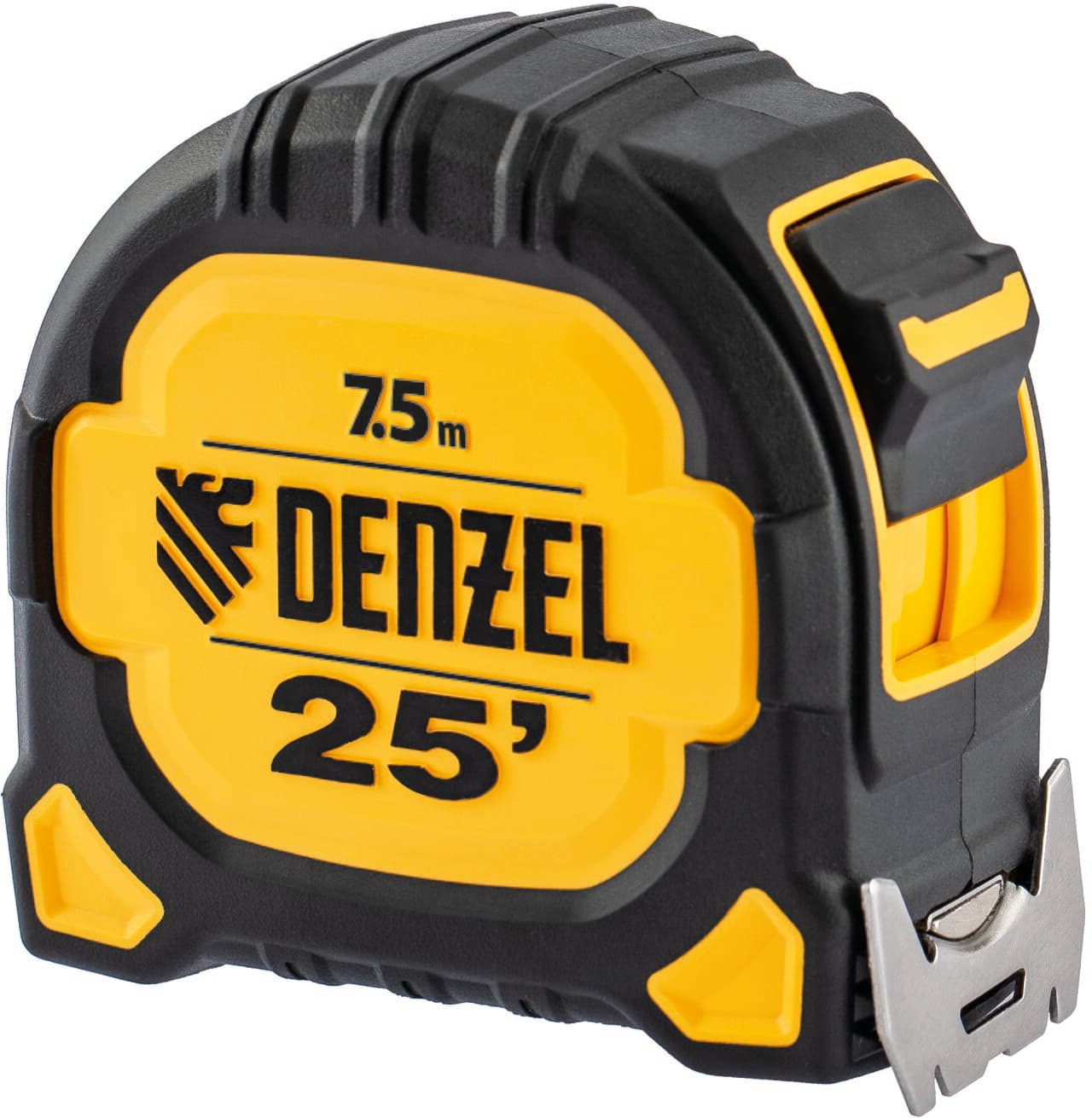

Reszta miarki też ma swoje kompromisy. Sprężyna zwija taśmę i bywa źródłem urazów przy niekontrolowanym wciągnięciu. Blokada utrzymuje wysunięcie przy pomiarze solo. Podziałka milimetrowa i calowa na dwóch krawędziach taśmy to spadek po rynkach, które nadal myślą dwoma systemami.[1]
Obudowa chroni zwój i daje miejsce na klips do paska. Nic z tego nie zastąpi poprawnego zera na końcu. Można mieć najdroższą obudowę na budowie i systematycznie psuć wymiar o grubość haka, jeśli ktoś "naprawił" luz albo mierzy zawsze tylko jednym sposobem, nie sprawdzając drugiego.
Linijka, przymiar, miarka
Sztywny przymiar warsztatowy i linijka szkolna chronią zero inaczej niż taśma. Linijka zostawia margines przed kreską. Przymiar wzorcowy może mieć czoło jako bazę odniesienia według normy. Miarka zwijana musi być lekka, długa i chwytna, więc dostaje hak i jego suw.[3]
Te trzy przedmioty odpowiadają na to samo pytanie (gdzie zaczyna się wymiar?), ale w trzech różnych językach materiału.
Jak sprawdzić hak w trzydzieści sekund
Weź klocek o znanej długości albo zmierz ten sam odcinek deski dwa razy: najpierw hakiem zahaczonym o czoło, potem dociskiem w narożniku od drugiej strony tej samej długości. Zapisz obie liczby. Jeśli różnica jest bliska zeru (w granicach dokładności taśmy i twojej ręki), luz działa. Jeśli przy docisku wychodzi systematycznie dłużej albo krócej o więcej niż grubość blachy, hak jest wyrobiony, wygięty albo "naprawiony".
Drugi szybki test: chwyć hak i policz milimetry suwu na oku. Ma być krótki. Suw na kilka milimetrów przy cienkiej blaszce to już nie true-zero, tylko luz mechaniczny.
Producenci czasem podają klasę dokładności taśmy (np. EC class). To dotyczy podziałki i taśmy w określonych warunkach, nie unieważnia zasad haka. Taniość obudowy nie musi oznaczać złego zera. Droga marka nie gwarantuje, że ktoś wcześniej nie zgniótł końcówki w skrzynce narzędziowej.
Na budowie miarka konkuruje z laserem i dalmierzem. Elektronika nie znosi potrzeby haka przy pomiarze zewnętrznym deski, ale nadal wymaga kalibracji i czystego punktu startu. Zwijana taśma zostaje, bo jest tania, odporna na kurz w sposób, którego elektronika nie lubi, i bo hak nadal rozwiązuje dwa sprzeczne styki jedną blachą.
W praktyce stolarskiej ten sam hak bywa zaczepiany o krawędź blatu, o czoło płyty i o ramię kątownika. Im więcej razy ktoś przyzwyczai się do jednego sposobu, tym łatwiej zapomnieć, że luz istnieje po coś. Najgorszy scenariusz to dwie ekipy na budowie z dwiema miarkami: jedna z dobrym hakiem, druga z zagiętym. Wtedy "różnica dwóch milimetrów" nie jest sporem o gust. Jest sporem o końcówkę.
Mit "poluzowanej nitu"
Internetowa diagnoza "chiński złom, bo chodzi" myli cechę z usterką. Usterka zaczyna się wtedy, gdy hak chodzi za dużo, krzywo albo wypada. Cecha jest wtedy, gdy suw jest krótki, prosty i zgodny z grubością blachy.
W warsztacie ten detal jest niewidoczny, dopóki ktoś nie zmierzy tej samej rzeczy dwa razy i nie dostanie dwóch odpowiedzi. Wtedy albo rozumie hak, albo zaczyna wierzyć, że "miarki kłamią". Częściej kłamie oczekiwanie, że zero jest punktem geometrycznym bez grubości.
Ruchomy haczyk jest przyznaniem się narzędzia do fizyki: metal ma grubość, a pomiar zaczyna się od styku z tą grubością. Luz na początku taśmy nie jest niedoróbką. Jest sposobem, by dwa sprzeczne styki korzystały z jednej kreski zera.
Źródła i dalsza lektura
[1] Opisy producentów narzędzi (Stanley, Tajima i in.) dotyczące true zero / floating hook: kompensacja grubości końcówki przy pomiarze zewnętrznym i wewnętrznym.
[2] Poradniki metrologii warsztatowej i stolarskiej o błędach systematycznych przy pomiarze taśmą (grubość haka, ugięcie taśmy, temperatura). Uzupełnienie do praktycznego testu "hak versus docisk".
[3] Artykuł Nieblogu Po co linijce puste miejsce przed zerem?. Inny mechanizm ochrony zera na sztywnej podziałce.
