Pętla indukcyjna na skrzyżowaniu: jak światła „widzą” auto

Stoisz na czerwonym i zastanawiasz się, czy "czujnik" Cię widzi. Motocykliści znają tę nerwicę lepiej. Na asfalcie widać tylko czarne linie prostokąta. Pod nimi pracuje jeden z najstarszych i nadal najczęstszych detektorów ruchu: pętla indukcyjna.

Pytanie: jak kawałek przewodu w jezdni informuje sterownik świateł, że na pasie jest samochód?

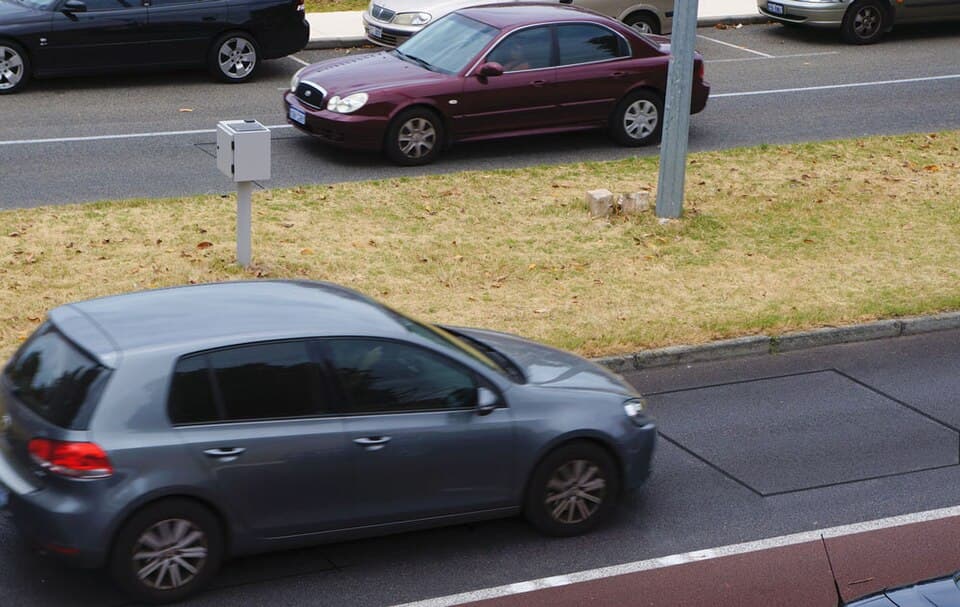

Prostokąt w asfalcie

Montaż wygląda brutalnie i precyzyjnie naraz. W nawierzchni frezuje się wąską, płytką fugę (typowo kilka milimetrów szerokości i kilka centymetrów głębokości). W fugę układa się jeden lub kilka zwojów izolowanego przewodu w kształcie pętli: najczęściej prostokąt na pasie. Końce skręca się i prowadzi do studzienki lub szafy, gdzie siedzi detektor. Fugę zalewa się masą, żeby przewód się nie ruszał.^[1][2]

Z powierzchni zostaje rysunek. Kierowca czyta go jako "tu coś jest". Inżynier czyta go jako strefę detekcji.

Pole, prądy wirowe, spadek indukcyjności

Detektor podaje do pętli prąd zmienny o częstotliwości rzędu kilkudziesięciu kiloherców (w zależności od urządzenia: rząd wielkości od około 10 kHz do 200 kHz).^[1] Pętla zachowuje się jak indukcyjność w obwodzie rezonansowym.

Gdy nad pętlą (albo w jej świetle) pojawia się przewodzący metal pojazdu, zmienne pole magnetyczne indukuje w karoserii prądy wirowe. Te prądy wytwarzają własne pole, które zgodnie z regułą Lentza przeciwdziała polu pierwotnemu. Efektem obserwowanym na zaciskach pętli jest spadek indukcyjności.^[1][3]

Elektronika nie "fotografuje" auta. Mierzy zmianę parametru obwodu (indukcyjność albo częstotliwość rezonansową) i porównuje ją z progiem czułości. Po przekroczeniu progu wychodzi sygnał: jest pojazd / był przejazd.

To dlatego aluminium i stal działają, a sam człowiek na pasach zwykle nie. Liczy się metal w polu pętli, nie "obecność życia".

Obecność, przejazd, kolejka

Sterownik sygnalizacji może używać detekcji na kilka sposobów:

• obecność (presence): "ktoś stoi na pętli", więc daj zielone albo przedłuż zielone,
• przejazd (pulse): policz pojazd do pomiaru natężenia,
• pętla oddalona: wykryj rosnącą kolejkę zanim dojedzie do linii,
• pętla za skrzyżowaniem: nie przedłużaj wjazdu, jeśli wyjazd jest zablokowany.

W miastach, które chwalą się "inteligentną" sygnalizacją, pętle często są właśnie oczami algorytmu. Sztywny cykl ustępuje cyklowi reagującemu na realny ruch.^[4]

Dlaczego motocykl czasem "nie istnieje"

Mały jednoślad ma mniej metalu blisko asfaltu niż samochód. Jeśli czułość detektora jest ustawiona pod osobówki, a motocykl stanie na krawędzi pętli albo między zwojami w martwym miejscu, próg może nie paść. To częściej problem kalibracji i geometrii niż "spisek świateł". Rower z kompozytową ramą bywa jeszcze trudniejszy.

Stąd praktyczna rada, którą powtarzają instrukcje miejskie i fora: stań nad przewodami prostokąta, nie obok, i nie na samym rogu, jeśli możesz. To nie czary. To maksymalizacja sprzężenia z polem.

Nie tylko pętle

Pętla indukcyjna dominuje od lat 60. XX wieku, bo jest stosunkowo tania i odporna.^[1] Ma też wady: wymaga cięcia nawierzchni, psuje się przy remoncie asfaltu, źle znosi ruszającą się fugę. Alternatywy rosną: wideo, radar, magnetometry punktowe. Na wielu skrzyżowaniach i tak zostaje klasyczny prostokąt, bo działa i jest zrozumiały dla utrzymania.

Przy dylatacjach i spękaniach jezdni pętla bywa kapryśna: ruch przewodu w fudze sam w sobie zmienia indukcyjność i potrafi generować fałszywe zgłoszenia. Dlatego instrukcje montażu wymagają sztywnego zalania i unikania układania przez żywe szczeliny.^[2]

Co jeszcze mierzy pętla

Poza "jest / nie ma" układ dwóch pętli w znanej odległości pozwala szacować prędkość z czasu przejazdu między strefami. Klasyfikacja długości pojazdu (osobowy / ciężarowy) też bywa budowana na sygnaturze czasowej obecności. To nie labirynt AI. To chronometria i progi.

Na parkingach i przy szlabanach ta sama fizyka otwiera rogatki. Na buspasach bywa używana do egzekwowania albo priorytetów. W każdym przypadku metal w polu jest sygnałem, a reszta to logika sterownika.

Remont asfaltu jako wróg czujnika

Gdy frezują warstwę ścieralną, pętla często ginie razem z nią. Nowa nawierzchnia wymaga nowego nacięcia albo przejścia na detekcję nadjezdniową. Stąd okresy po remoncie, gdy światła wracają do sztywnego cyklu "na czas", a kierowcy przysięgają, że "czujniki zepsuli". Czasem naprawdę zepsuli. Czasem jeszcze nie włożyli nowych.

Zbrojenie w betonie pod asfaltem obniża czułość, bo stal zbrojeniowa też "zjada" pole. Instrukcje montażu każą trzymać dystans albo akceptować inną kalibrację.^[2] Miasto pełne kolizji infrastruktury pod jezdnią (ciepło, gaz, kabel, dylatacja) sprawia, że prostokąt na pasie jest kompromisem, nie idealnym laboratorium fizycznym.

Mity

Mit: "światła widzą auto kamerą zawsze". Często nie. Często widzą zmianę indukcyjności.

Mit: "pętla waży samochód". Nie waży. Reaguje na metal w polu magnetycznym.

Mit: "jak najadę szybciej, nie złapie". Przy trybie obecności na linii zatrzymania prędkość dojazdowa ma mniejsze znaczenie niż to, czy metal jest w strefie. Przy pomiarze prędkości używa się innych układów (np. dwóch pętli w bazie).

Wróć do nacięć

Prostokąt przed skrzyżowaniem jest jedną z najbardziej dosłownych metafor miasta: infrastruktura schowana na milimetry pod kołami, a decyzja o zielonym świetle zapada w szafie sterowniczej po zmianie liczby na znaku po przecinku indukcyjności.

Obok mogą leżeć włazy, kratki i ślady po ciepłociągu. Każdy z tych śladów mówi o innym systemie. Pętla mówi o ruchu: nie o wodzie, nie o prądzie w gniazdku, tylko o tym, czy metalowy obiekt wszedł w małe pole magnetyczne wygenerowane specjalnie po to, żeby światła przestały zgadywać.

Gdy następnym razem będziesz czekał na impuls, spójrz na asfalt. Jeśli widać czarny prostokąt, światła nie zgadują. Słuchają, jak Twoje auto psuje im pole magnetyczne.

Źródła i dalsza lektura

[rozwiń +]

[1] FHWA, Traffic Detector Handbook (3rd ed.), rozdział o inductive-loop detectors; skrótowe omówienia np. Diamond Traffic: Loop Sensor Technology. Częstotliwości wzbudzenia, spadek indukcyjności, prądy wirowe, tryby presence/pulse.

[2] Instrukcje układania pętli w asfalcie/betonie (głębokość fugi, zalewanie, skręcenie żyły zasilającej), np. materiały montażowe producentów detektorów i Swarco: Schleifenverlegung (PDF).

[3] Przegląd ITS, "Wybrane zagadnienia pomiarów parametrów ruchu... czujników pętlowych". Opis fizyczny: prądy wirowe, reguła Lentza, zmiana impedancji czujnika.

[4] Przykład miejski zastosowania detektorów przy sterowaniu sygnalizacją: Jastrzębie-Zdrój o pętlach indukcyjnych. Reakcja cyklu na obecność pojazdów zamiast sztywnego harmonogramu.
