Piorunochron na dachu: co naprawdę robi

Dach kończy się ostrym metalem albo cienkim przewodem biegnącym wzdłuż kalenicy. Z ziemi wygląda to jak antena bez odbiornika. W praktyce to część instalacji odgromowej: systemu, który ma przejąć prąd pioruna i oddać go ziemi bez rozbijania komina, zapalania więźby i "wchodzenia" wyładowania do instalacji elektrycznej budynku.

Pytanie: co piorunochron naprawdę robi, a czego nie robi, mimo że internet lubi inne wersje?

Franklin, pręt i ziemia

Nowożytna historia zaczyna się od prac Benjamina Franklina nad elektrycznością burzową w połowie XVIII wieku. Po eksperymentach pokazujących, że piorun jest wyładowaniem elektrycznym, Franklin proponował wysoki, uziemiony pręt metalowy: ostrze na górze, ciągły przewód w dół, zakończenie w wilgotnej ziemi. Celem było przyjęcie wyładowania i bezpieczne sprowadzenie prądu, zamiast pozwolić mu szukać drogi przez drewno, cegłę i ludzi.^[1][2]

Wczesne nadzieje, że ostre końce "cicho rozładują" chmurę i całkowicie zapobiegną uderzeniu, okazały się zbyt optymistyczne. Został model trwalszy: pręt jako preferowane miejsce trafienia i kontrolowana ścieżka do gruntu.^[2]

Dziś w normach mówi się o urządzeniu piorunochronnym / LPS (Lightning Protection System), a nie tylko o "pręcie Franklina". Idea ciągłości metalowej drogi została.^[3]

Trzy części, które muszą się zbierać

Zewnętrzny LPS składa się z elementów, które mają działać razem:^[3][4]

1. Zwody (powietrzne) na dachu: pręty, przewody na kalenicy, siatka, czasem wykorzystane metalowe elementy pokrycia, jeśli projekt na to pozwala.
2. Przewody odprowadzające prowadzące prąd w dół elewacji do poziomu gruntu.
3. Uziom w ziemi: otok, szpilki, fundamentowy układ uziemiający, który rozprasza ładunek.

Do tego dochodzą złącza probiercze, które pozwalają rozłączyć obwód i zmierzyć rezystancję uziemienia albo sprawdzić ciągłość. Bez pomiarów instalacja jest zgadywaniem.

Sam pręt na dachu bez poprawnego zejścia i uziomu jest dekoracją. Sam uziom bez zwodów też nie "łapie" wyładowania z powietrza w kontrolowany sposób.

Co chroni, a czego nie obiecuje

LPS nie gwarantuje, że piorun "omija posesję". Burza nie czyta projektu. System ma sprawić, że jeśli wyładowanie trafi w budynek lub bardzo blisko, prąd pójdzie metalem zaprojektowanym na ten cel, a nie przez przypadkową ścieżkę: rynną niespodziewanie, mokrym murem, instalacją antenową, kablem.

Nie chroni też automatycznie każdego gniazdka w domu. Prąd piorunowy i sprzężone z nim przepięcia potrafią wejść innymi drogami: linią energetyczną, telekomunikacyjną, metalowymi przyłączami. Dlatego normy dzielą ochronę na zewnętrzną i wewnętrzną. Wewnętrzna to m.in. połączenia wyrównawcze i ograniczniki przepięć (SPD).^[3][4]

Fotowoltaika, maszty i metalowe występy na dachu zmieniają geometrię zagrożenia. Albo wchodzą w strefę ochronną zwodów, albo same muszą być włączone w system. To nie jest temat "dokupię pręt w markecie i przykręcę".

Norma, ryzyko, klasy

W Polsce odniesieniem jest seria PN-EN 62305: zasady ogólne, zarządzanie ryzykiem, ochrona fizyczna obiektu, ochrona systemów wewnętrznych.^[4][5] Ocena ryzyka (część 2) odpowiada na pytanie, czy obiekt w ogóle wymaga LPS i jakiej klasy (I-IV). Klasa wpływa m.in. na gęstość siatki zwodów i rozstaw przewodów odprowadzających.

Prawo budowlane i lokalne ustalenia projektowe decydują, kiedy instalacja jest wymagana. Dom jednorodzinny nie zawsze "musi mieć pręt z urzędu". Często musi wtedy, gdy analiza ryzyka albo przepisy szczegółowe to wskazują. Tu kończy się rola artykułu magazynowego i zaczyna rola uprawnionego projektanta.

Instalacji odgromowej nie projektuje się i nie montuje z filmiku. Prąd piorunowy to dziesiątki kiloamperów w ułamku sekundy. Błędne połączenia, zbyt małe przekroje, brak odstępów izolacyjnych albo "uziom" wbity byle gdzie potrafią zamienić ochronę w zagrożenie. Przeglądy i pomiary uziemienia też nie są opcją estetyczną.

Co widać z chodnika

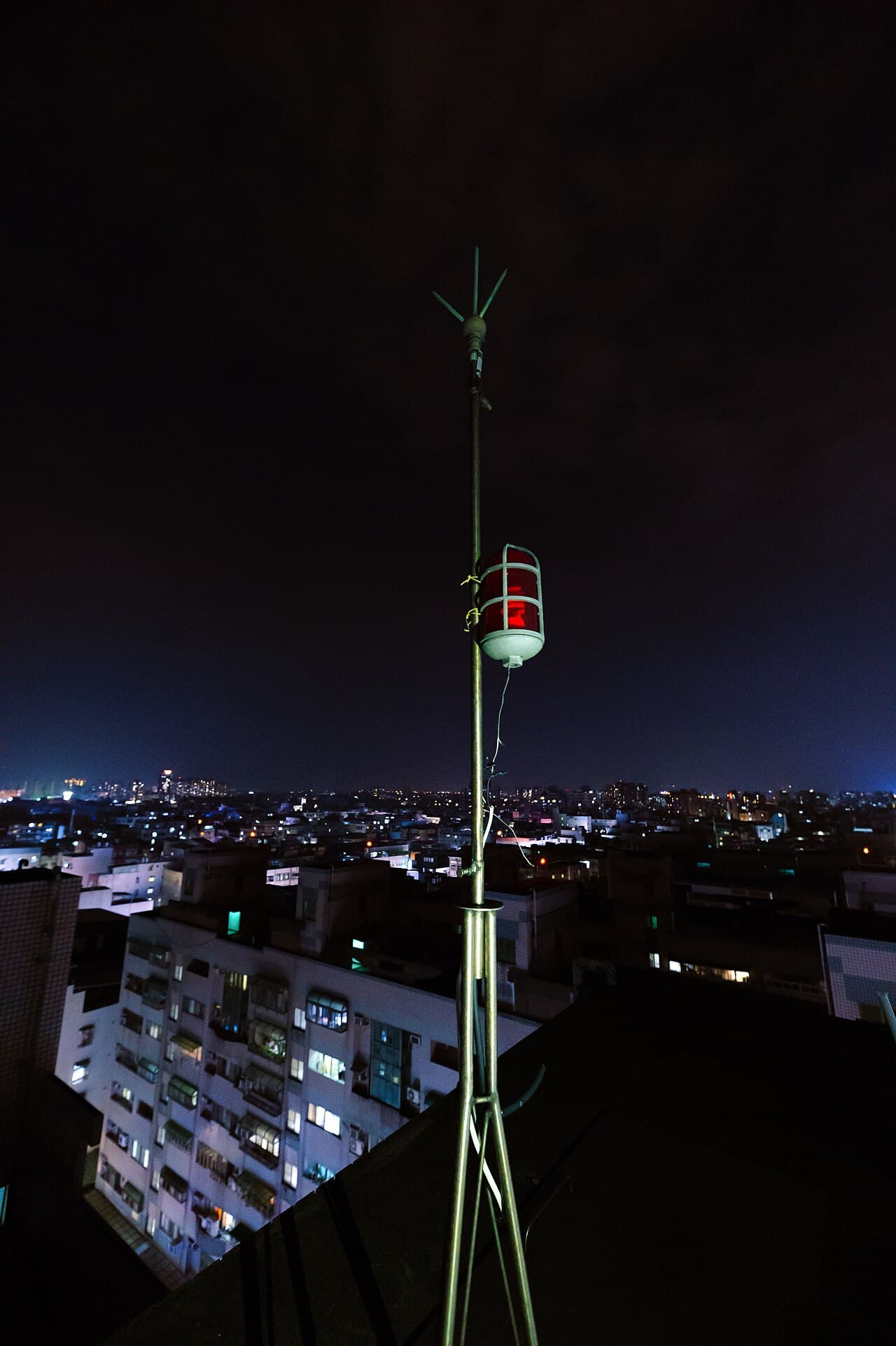

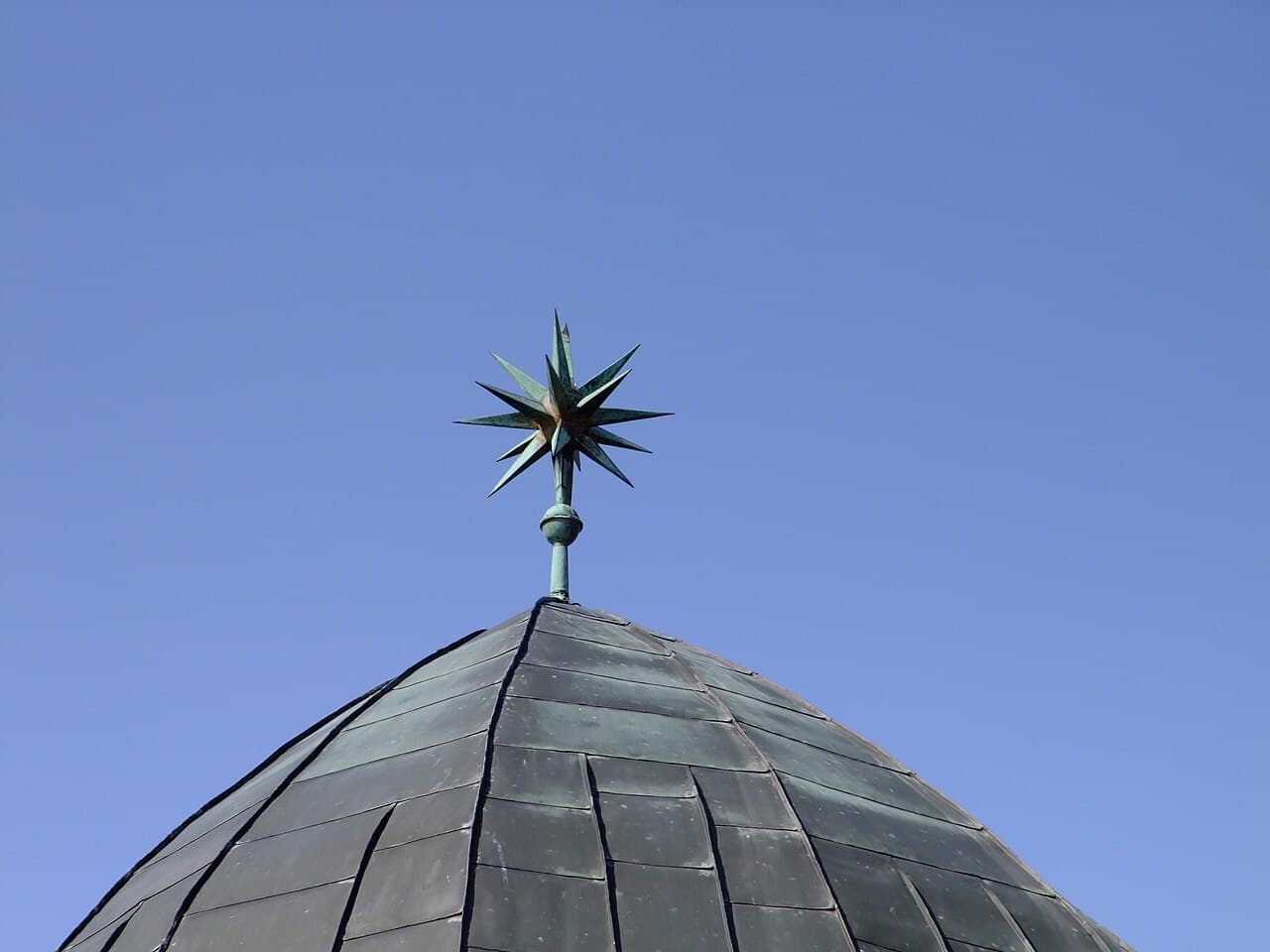

Z ulicy LPS zdradza się detalami. Pręt na kominie albo kalenicy. Pionowy przewód na narożniku elewacji w uchwytach dystansowych. Czasem bednarka schodząca do gruntu. Przy starszych kościołach i ratuszach te elementy bywają niemal dekoracyjne, choć nadal mają robotę elektryczną.

Czego nie widać: uziomu w ziemi, połączeń z zbrojeniem, ograniczników w rozdzielnicy, protokołów z pomiarów. Najdroższa część ochrony często siedzi poza kadrem zdjęcia dachu.

Odstęp izolacyjny między przewodem odprowadzającym a instalacjami metalowymi to temat, którego nie widać, a który decyduje, czy prąd przeskoczy iskrą do rynny albo rury. Stąd dystanse, izolatory i projekt, a nie "przybijemy bednarkę do muru bo ładnie wygląda".

Czego ten tekst nie jest

To nie instrukcja montażu. Nie podaje przekrojów "uniwersalnych", głębokości szpilek ani schematu "zrób sam". Burza i prąd piorunowy nie wybaczają improwizacji. Jeśli budynek wymaga ochrony, robi się to projektem i wykonawstwem z kompetencjami, a potem przeglądami.

Mity

Mit: "piorunochron przyciąga pioruny, więc bez niego byłoby bezpieczniej". System nie wzywa burzy. Zmniejsza szkodliwość trafienia, gdy wyładowanie i tak szuka wysokiego, przewodzącego obiektu w okolicy.^[2]

Mit: "klatka Faradaya w bloku oznacza, że pręt jest zbędny". Budynek zbrojony może pomagać w wyrównaniu potencjałów, ale to nie zwalnia automatycznie z projektowej ochrony odgromowej i przepięciowej. Zbrojenie nie jest magiczną tarczą na każdy scenariusz.

Mit: "wystarczy antena telewizyjna uziemiona byle jak". Antena bywa akurat ścieżką, którą prąd wchodzi do salonu, jeśli nie jest objęta poprawnym LPS i ochroną przepięciową.

Wróć na dach

Piorunochron na dachu wygląda jak drobiazg. Jest końcówką większej instalacji: metal na górze, ciągłość w dół, uziom w ziemi, plus ochrona tego, co dzieje się wewnątrz ścian. Franklin chciał dać piorunowi drogę. Normy XX i XXI wieku doprecyzowały, jak tę drogę policzyć, zbadać i utrzymać.

Gdy następnym razem zobaczysz pręt na kalenicy, nie myśl o "wabiku na burzę". Myśl o kontrolowanym zwarciu z atmosferą, które ma skończyć się w gruncie, a nie w więźbie.

Źródła i dalsza lektura

[rozwiń +]

[1] Founders Online / Papers of Benjamin Franklin, "The Kite Experiment, 19 October 1752". Kontekst eksperymentów burzowych i pręta na domu Franklina.

[2] E. Philip Krider, "Benjamin Franklin and lightning rods", Physics Today. Ewolucja idei: od nadziei na ciche rozładowanie chmury do modelu preferowanej ścieżki i uziemienia.

[3] Instalacja odgromowa (hasło z odwołaniem do LPS / PN-EN 62305). Zwody, przewody odprowadzające, uziom, złącza probiercze; cel: przejęcie, odprowadzenie, rozproszenie.

[4] Omówienia projektowe serii PN-EN 62305 (części 1-4): ocena ryzyka, klasy LPS, ochrona wewnętrzna i SPD, np. Algrom: projekt instalacji odgromowej oraz uprawnienia-budowlane.pl: projektowanie LPS.

[5] Przeglądy branżowe budowy LPS (zwody siatkowe, przewody, uziom otokowy), np. budownictwob2b.pl: jak jest zbudowana instalacja odgromowa.
