Przepompownia ścieków: gdy miasto jest za płaskie na spadek

Między blokami albo przy skrzyżowaniu stoi niska budka bez witryny. Czasem tylko betonowa pokrywa z włazem i kratką wentylacyjną. Nie ma szyldu sklepu, nie ma okien. Od czasu do czasu słychać krótkie buczenie, a z kraty wychodzi cieplejsze powietrze.

Pytanie: po co w sieci kanalizacyjnej buduje się przepompownię, skoro ścieki "i tak spływają w dół"?

Ostrzeżenie: przepompownia ścieków to obiekt pod napięciem, z gazami kanalizacyjnymi i komorą, do której nie wolno wchodzić osobom nieuprawnionym. Nie otwieraj włazów, nie wrzucaj niczego do krat ani studzienek, nie "sprawdzaj" awarii. Zapach siarkowodoru, wyciek albo nietypowy hałas zgłaszaj przedsiębiorstwu wodociągowo-kanalizacyjnemu albo numerom alarmowym.

Spadek albo nic

Klasyczna kanalizacja sanitarna to rury ułożone ze spadkiem. Ścieki płyną pod własnym ciężarem. Studzienki rewizyjne pozwalają kontrolować trasę, zmieniać kierunek i czyścić odcinki.^[1] Ten model działa doskonale, póki teren współpracuje.

Gdy dzielnica leży w niecce, gdy trasa musi przejść pod torami albo rzeką, albo gdy oczyszczalnia stoi wyżej niż część zlewni, spadek się kończy. Wtedy sieć potrzebuje punktu wymuszonego podniesienia: przepompowni (stacji pomp ściekowych, czasem nazywanej stacją podnoszenia).^[2]

Analogia z wodociągiem jest odwrotna. Wieża ciśnień trzyma wodę pitną wysoko, żeby w kranie było ciśnienie. Przepompownia ścieków podnosi odpady płynne tylko na tyle, ile trzeba, by znów mogły płynąć grawitacyjnie albo dotrzeć do odbiornika.

Co jest w środku

Typowa przepompownia ma kilka elementów, które widać dopiero na schemacie:

• studnię zbiorczą (mokrą), do której wpływają ścieki z kanału,
• pompy zanurzeniowe albo suche, zwykle w układzie roboczym i rezerwowym,
• rurociąg tłoczny (tłocznię), którym ścieki jadą pod ciśnieniem,
• zawory zwrotne, czujniki poziomu, sterowanie i często alarmy.^[2][3]

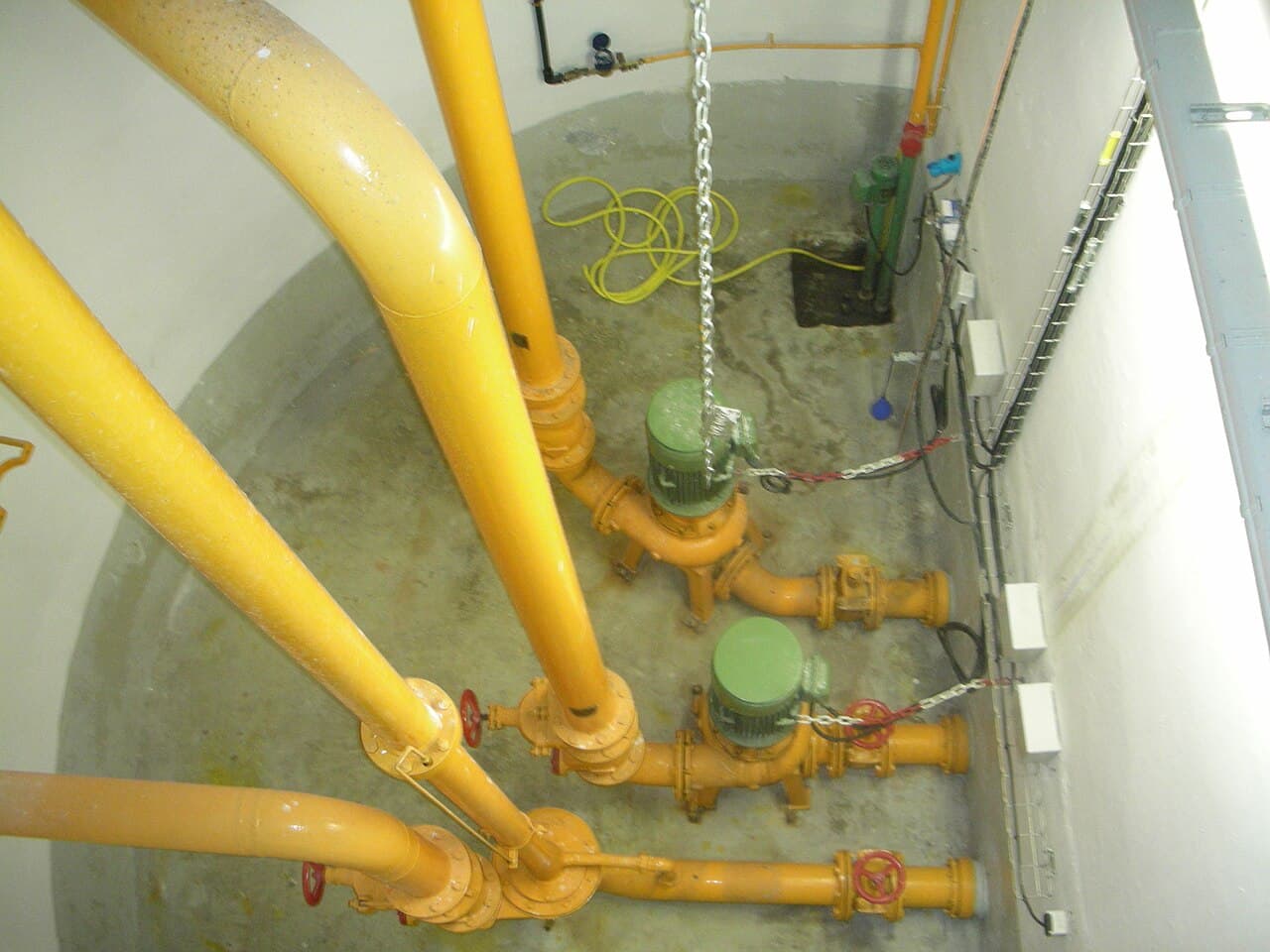

W układzie mokrym pompy stoją w samej komorze ze ściekami. W układzie suchym pompy są w osobnej komorze, a ssanie idzie ze studni mokrej. Wybór zależy od wielkości obiektu, serwisu i ryzyka zalania pomieszczenia pomp.^[2]

Z zewnątrz widać tylko obudowę, włazy i wentylację. I o to chodzi: dostęp mają służby, nie przechodnie.

Tłocznia nie jest kanałem

Odcinek tłoczny działa inaczej niż zwykły kanał. W rurze tłocznej ścieki nie "spływają spadkiem", tylko są pchane ciśnieniem pomp. Dlatego na takim odcinku nie stawia się klasycznych studzienek rewizyjnych co kilkadziesiąt metrów w stylu sieci grawitacyjnej. Kontrola i odpowietrzenie wymagają innych rozwiązań, a awaria pompy szybko daje o sobie znać cofką albo przelewem awaryjnym, jeśli został zaprojektowany.^[2]

Po wyjściu z tłoczni ścieki zwykle wracają do kanału ze spadkiem albo wjeżdżają prosto na teren oczyszczalni. Przepompownia nie oczyszcza. Ona tylko przenosi problem we właściwe miejsce.

Długość tłoczni bywa liczona w metrach albo w kilometrach. Im dłuższy odcinek pod ciśnieniem, tym ważniejsze stają się punkty odpowietrzenia, odwodnienia i ochrona przed uderzeniem hydraulicznym przy nagłym zatrzymaniu pomp. To już inżynieria rurociągów, nie "większa studzienka z silnikiem".

Jak pompa wie, kiedy włączyć

W studni mokrej poziom ścieków rośnie i spada. Sterowanie czyta ten poziom z pływaków, sond ultradźwiękowych albo przetworników ciśnienia hydrostatycznego. Po osiągnięciu progu włącza się pompa robocza. Przy dalszym wzroście może dołączyć druga. Przy spadku poniżej minimum maszyny się wyłączają, żeby nie pracowały "na sucho".^[2][3]

Alarm wysokiego poziomu oznacza, że dopływ wyprzedza pompowanie: awaria zasilania, zapchane wirniki, za mała wydajność albo ulewa w sieci ogólnospławnej. Wtedy dyspozytornia dostaje sygnał, a na ulicy może pojawić się wyciek z pokrywy albo cofka w najniższych piwnicach zlewni.

Wirniki pomp ściekowych są projektowane pod zawiesiny i włókniny, ale nie są magiczne. Chusteczki "przepłukiwalne", tłuszcz i śmieci skracają czas między przeglądami. Część stacji ma rozdrabniacze na dopływie. Część liczy na regularne czyszczenie. Obie strategie i tak zakładają, że ktoś w mieszkaniu przestanie traktować toaletę jak kosz.

Gdzie ją stawia się w mieście

Lokalizacja wynika z mapy wysokości i mapy zlewni, nie z estetyki osiedla. Projektant szuka najniższego punktu, z którego trzeba "wypchnąć" ścieki dalej, oraz miejsca z dojazdem serwisowym i zasilaniem elektrycznym.^[2][3]

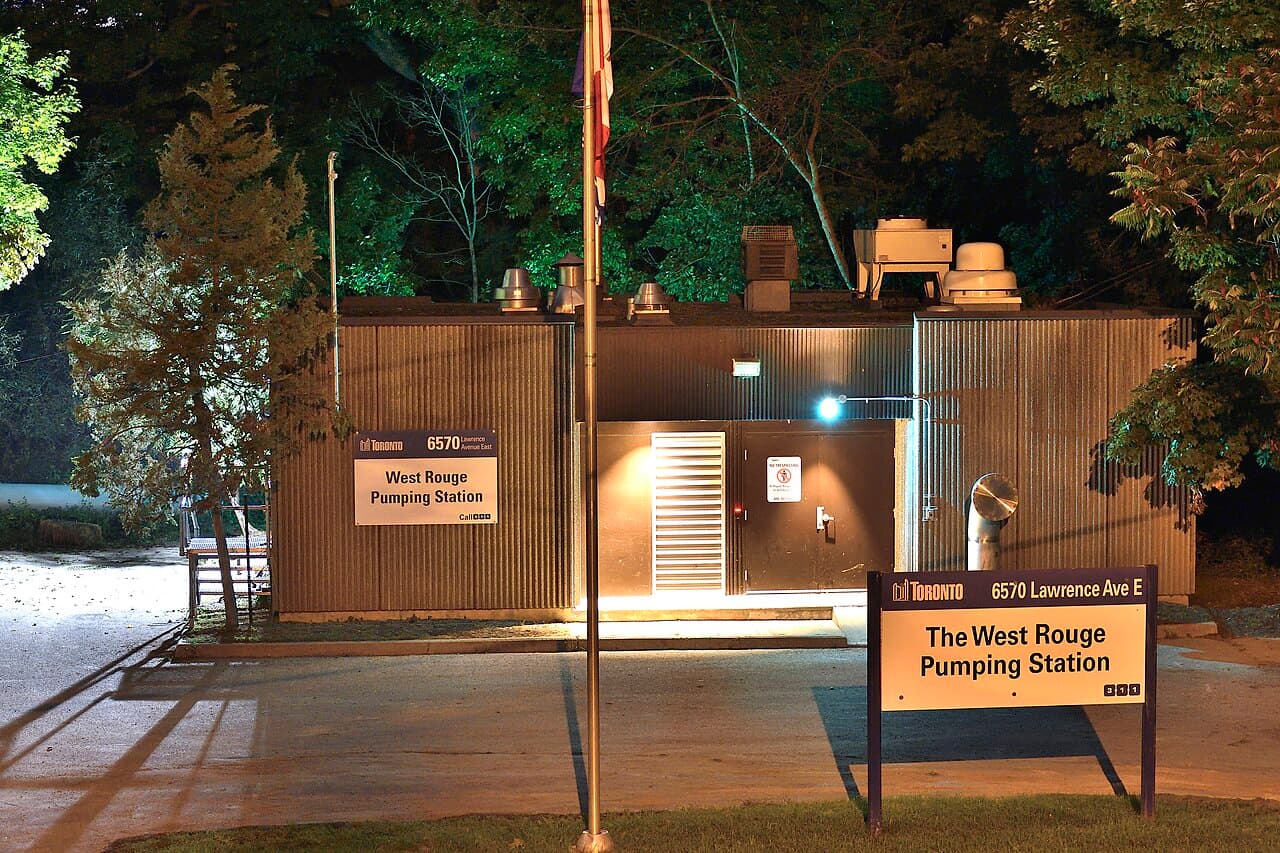

W gęstej zabudowie obiekt bywa schowany: kompaktowa stacja podziemna, niewielki kontener, budynek wkomponowany w zieleń. Na obrzeżach częściej widać wolnostojącą kabinę. Wspólne jest jedno: awaria tej jednej budki może zatrzymać ścieki z całego fragmentu miasta.

Dlatego projektuje się redundancję: druga pompa, zasilanie awaryjne, czujniki poziomu, telemetria do dyspozytorni. Mieszkaniec zauważa to najczęściej dopiero wtedy, gdy czegoś brakuje: gdy w piwnicach pojawia się cofka albo gdy służby stawiają bariery przy otwartym włazie.

Zapach, gazy i hałas

Ścieki w studni stoją dłużej niż w szybko płynącym kanale. W warunkach beztlenowych powstaje siarkowodór i inne gazy. Stąd wentylacja, czasem biofiltry zapachowe i zakaz "zagłuszania" kratek roślinnością albo workami z piaskiem "na chwilę".^[3]

Pompy generują hałas i drgania. W nocy ten sam dźwięk bywa bardziej słyszalny. Nagła zmiana tonu, ciągłe wycie albo cisza tam, gdzie zwykle było cykliczne włączanie, to sygnał dla operatora, nie dla majsterkowicza z osiedlowego forum.

Deszczówka, sanitarna, ogólnospławna

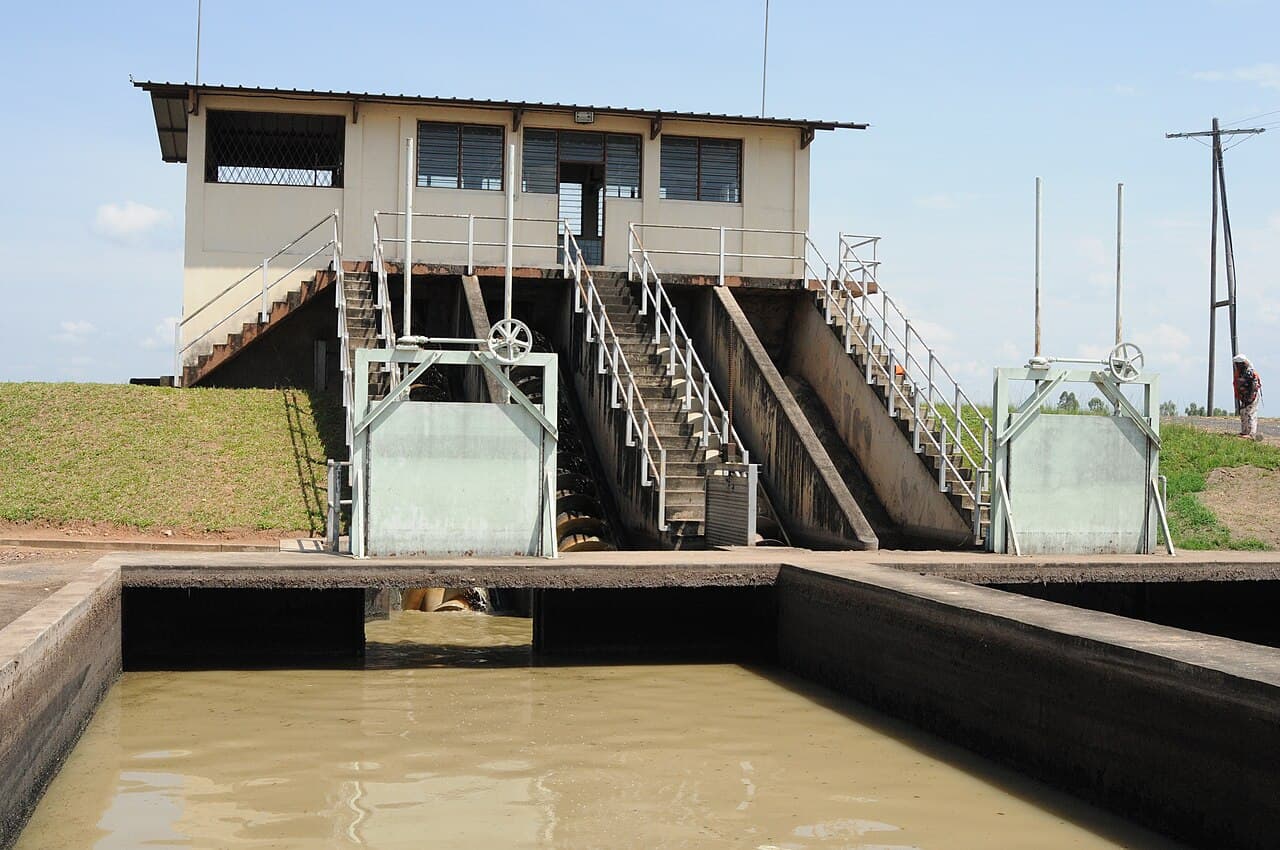

Nie każda przepompownia tłoczy to samo. Osiedlowa stacja sanitarna podnosi ścieki bytowe. Osobne pompownie deszczowe obsługują retencję i kanały burzowe. W starych centrach z siecią ogólnospławną jedna stacja może przyjmować mieszaninę, której skład zależy od pogody.^[1][4]

Przy ulewie w systemie ogólnospławnym dopływ skacze. Przepompownia i kanał mają limity. Stąd przelewy burzowe i retencja: lepiej kontrolowanie odciążyć system, niż zalać ulice ściekami z piwnic. To nie usprawiedliwienie zrzutów. To fizyka przeciążonej rury.

Mała historia dużych pomp

Miasta płaskie i nadrzeczne uczyły się pompowni w XIX wieku. Londyński system Bazalgette'a potrzebował stacji podnoszących, żeby niski poziom kanałów w ogóle doszedł do punktów zrzutu. Dziś te same funkcje mieszczą się w kompaktowych obudowach z tworzywa albo betonu, ale pytanie jest identyczne: jak przenieść ciecz pod górę, gdy grawitacja odmawia współpracy.^[2]

W Polsce płaskie zlewnie nadmorskie, tereny pojeziorne i dna dolin rzecznych generują gęstą mapę przepompowni. Im bardziej "równy" krajobraz na mapie turystycznej, tym częściej pod chodnikiem siedzi pompa.

Mity z chodnika

"To oczyszczalnia." Nie. Oczyszczalnia jest na końcu systemu. Przepompownia jest po drodze.

"Skoro jest pompa, spadek nie jest potrzebny." Potrzebny jest zawsze tam, gdzie wraca się do grawitacji. Pompa kupuje wysokość, nie znosi praw fizyki na całym mieście.

"Można zajrzeć, jak się ostrożnie otworzy właz." Nie. Gaz, poślizg, zalanie i napięcie nie są "ostrożne". Dostęp mają tylko uprawnione ekipy.

"Jak śmierdzi, to znaczy, że się psuje i trzeba wylać wapno do kratki." Nie. Zapach zgłasza się operatorowi. Domowe "usprawnienia" w studni cudzej sieci to wandalizm i ryzyko dla ekip.

Co łączy to z resztą niewidzialnego miasta

Właz na jezdni prowadzi do studzienki, w której widać spadek kanału. Wieża ciśnień trzyma wodę pitną wysoko. Ciepło sieciowe wychodzi na powierzchnię w komorach i węzłach. Przepompownia ścieków jest punktem, w którym miasto przyznaje, że teren nie zawsze daje darmowy spadek.

Mała budka bez szyldu nie jest ozdobą osiedla. Jest lokalną odpowiedzią na pytanie, czy ścieki dotrą tam, gdzie mają być oczyszczone, zanim wrócą do rzeki.

Źródła i dalsza lektura

[rozwiń +]

[1] Omówienie roli studzienek i spadków w kanalizacji zewnętrznej: artykuł Nieblogu Studzienki uliczne: co jest pod żeliwnym pająkiem oraz wytyczne przedsiębiorstw wodociągowych dotyczące sieci grawitacyjnych.

[2] Metcalf & Eddy / AECOM, Wastewater Engineering: Treatment and Resource Recovery (kolejne wydania). Klasyczny podręcznik: układy pompowni ściekowych, studnie mokre/suche, rurociągi tłoczne i kryteria projektowe.

[3] EPA (USA), materiały o wastewater pump stations oraz poradniki operatorskie o utrzymaniu stacji pomp, wentylacji i bezpieczeństwie przy gazach kanalizacyjnych. Kontekst eksploatacyjny: czujniki poziomu, redundantne pompy, ryzyko H₂S.

[4] Polskie przedsiębiorstwa wodociągowo-kanalizacyjne, lokalne regulaminy i opisy sieci (przepompownie sanitarne, tłocznie). Potwierdzają rolę obiektów w płaskich zlewniach i przy przekroczeniach przeszkód terenowych.
