Wodomierz: jak liczy wodę w mieszkaniu

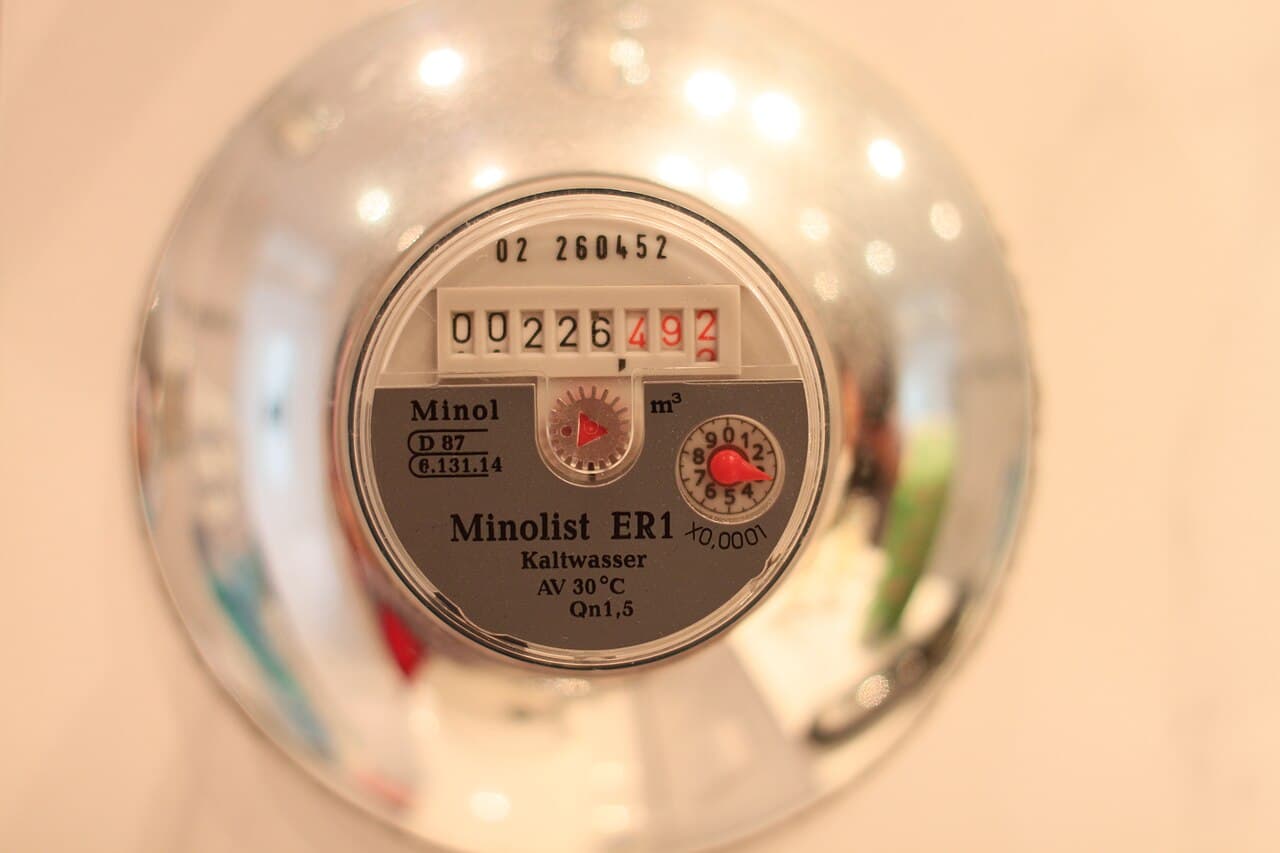

Za drzwiami piwnicy albo w szafce na korytarzu bloku siedzi metalowy korpus z okienkiem. Pod szkłem wirują cyfry albo miga wyświetlacz. Gdy odkręcasz kran, coś w środku zaczyna pracować. Gdy zakręcasz, praca ustaje. Rachunek za wodę bierze się właśnie stąd: z urządzenia, które ma jedno zadanie, policzyć objętość.

Pytanie jest proste. Jak wodomierz "wie", ile metrów sześciennych przeszło przez rurę, i czemu raz jest to wirnik, a raz elektronika bez ruchomych części?

Objętość, nie "siła strumienia"

Wodomierz mierzy objętość wody, która przez niego przepłynęła. Nie mierzy ciśnienia i nie ocenia, czy woda była "silna", czy "słaba". Szybki strumień z dużej średnicy i wolny strumień z małej mogą w tej samej minucie dać różną objętość. Licznik interesuje suma litrów albo metrów sześciennych.

W budynku zwykle spotykasz dwa poziomy pomiaru. Wodomierz główny (na przyłączu) rozlicza nieruchomość z przedsiębiorstwem wodociągowym. Wodomierze lokalowe (w mieszkaniach albo na pionach) służą do podziału kosztów między lokatorów. Ciepła woda użytkowa ma często osobny licznik, bo jest droższa i płynie innym obiegiem. Kolory korpusów i tarcz (niebieski/czerwony w wielu instalacjach) to praktyczna konwencja, nie prawo fizyki.

Wirnik w strumieniu

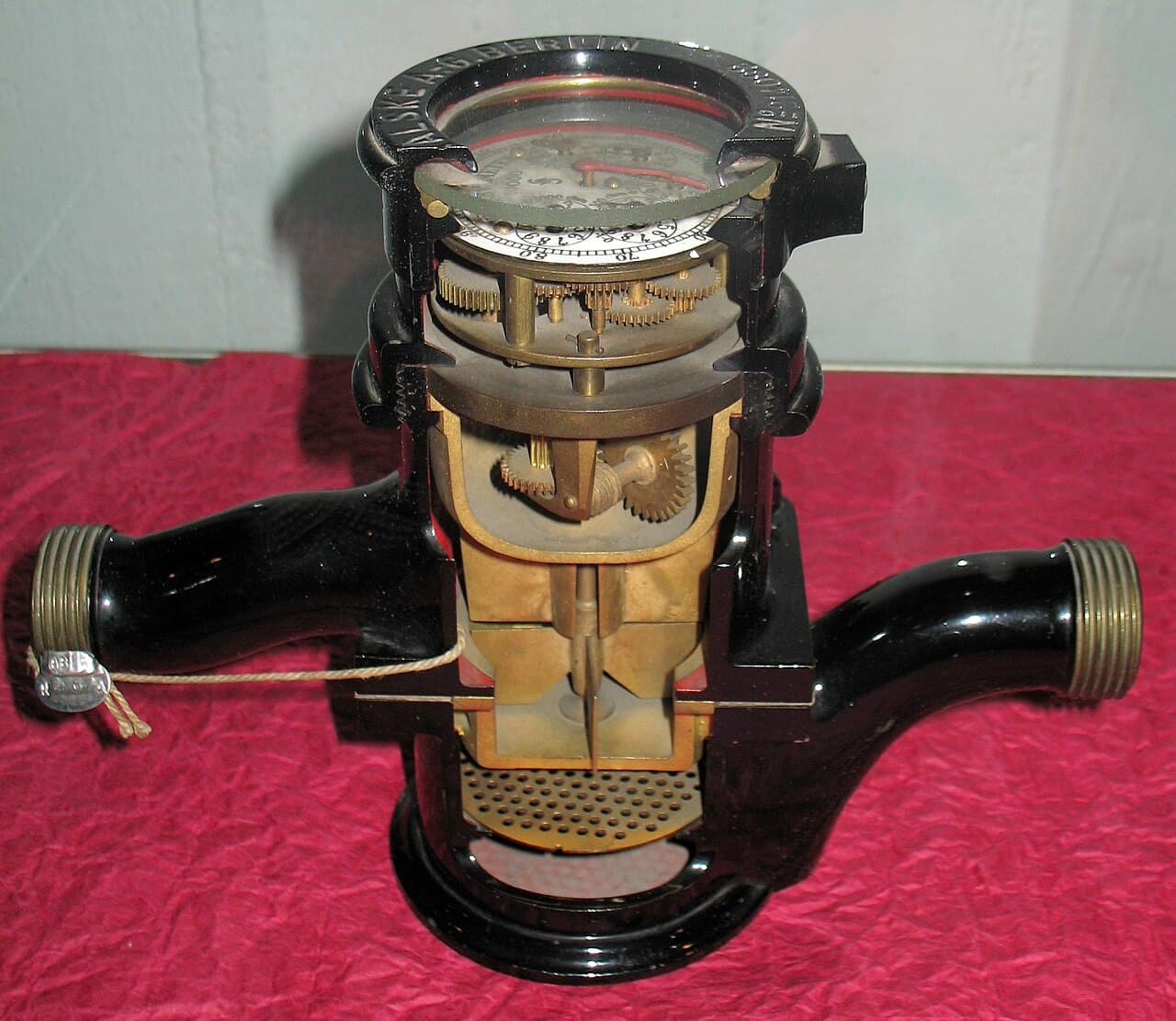

Najczęściej w mieszkaniach wciąż stoi wodomierz mechaniczny, zwykle skrzydełkowy. Woda wpada do komory pomiarowej i napędza wirnik (skrzydełka). Obroty wirnika są przekazywane do przekładni i rejestru, czyli do tarcz i cyfr, które widzisz przez okienko.^[1][2]

Wariant jednostrumieniowy kieruje na wirnik jeden strumień. Wielostrumieniowy rozdziela przepływ na kilka kanałów, co stabilizuje pracę przy zmiennym zużyciu. Oba liczą objętość przez mechanikę: więcej wody, więcej obrotów, wyższe wskazanie.

To rozwiązanie jest tanie i zrozumiałe. Ma też słabości. Osady i zanieczyszczenia mogą hamować wirnik. Zużycie łożysk i tarcia obniża czułość przy bardzo małych przepływach. Dlatego z czasem mechaniczny licznik bywa "głuchy" na kapający kran, który wciąż generuje rachunek u sąsiada z nowszym urządzeniem albo u zarządcy na wodomierzu głównym.

Ultradźwięki zamiast skrzydełek

Wodomierz ultradźwiękowy nie potrzebuje wirnika. W korpusie pracują przetworniki, które wysyłają impulsy przez wodę. W popularnej metodzie czasu przejścia mierzy się różnicę: fala lecąca z prądem wody dociera szybciej niż fala lecąca pod prąd. Z tej różnicy wynika prędkość przepływu, a z prędkości i przekroju rury: objętość.^[1][3]

Brak ruchomych części oznacza inną klasę awarii. Nie ścierają się skrzydełka, ale jest bateria, elektronika i potrzeba poprawnego montażu. Zaletą bywa szerszy zakres pomiarowy i łatwiejsza praca w systemach zdalnego odczytu: impuls, M-Bus, radio, czasem odczyt bez wchodzenia do mieszkania.

To nie magia "bezkontaktu z wodą" w sensie, że woda nie przechodzi przez urządzenie. Woda nadal płynie przez odcinek pomiarowy. Zmienia się tylko sposób, w jaki urządzenie wyciąga z niej liczbę.

Legalizacja, cecha i rachunek

W Polsce wodomierz używany do rozliczeń nie jest prywatną ozdobą instalacji. Podlega prawnej kontroli metrologicznej. Nowe przyrządy wchodzą na rynek po ocenie zgodności (oznakowanie CE i metrologiczne). W użytkowaniu obowiązuje legalizacja ponowna. Dla wodomierzy typowy termin pierwszego zgłoszenia i okres ważności legalizacji to 5 lat, zgodnie z rozporządzeniem o prawnej kontroli metrologicznej i komunikatami Głównego Urzędu Miar.^[4][5]

Dowodem jest cecha legalizacji na urządzeniu (albo odpowiedni wpis przy legalizacji metodą statystyczną, gdy urządzenie jest w rejestrze GUM). Bez ważnej kontroli metrologicznej wskazania nie powinny być podstawą rozliczeń za wodę w rozumieniu prawa o miarach.^[5]

Stąd bierze się rytuał wymiany wodomierzy w blokach: nie dlatego, że "cyfry się znudziły", tylko dlatego, że skończył się okres, w którym państwo uznaje wskazanie za wiarygodne do rozliczeń.

Co licznik widzi, a czego nie

Wodomierz lokalowy widzi to, co przeszło przez jego przewód. Nie widzi wycieku za sobą, jeśli woda nie wraca przez niego. Nie widzi też "wspólnej" wody na klatce, jeśli ta woda idzie innym odcinkiem. Różnica między sumą liczników lokalowych a wodomierzem głównym to osobna, często sporna historia: nieszczelności, niezalegalizowane punkty, błędy montażu, różnice klas dokładności i momentów odczytu.

Przy bardzo małych przepływach mechanika bywa mniej czuła. Przy uderzeniach hydraulicznych i złym montażu (powietrze, złe uszczelki, odwrócony kierunek) wskazanie potrafi kłamać. Stąd zawory odcinające, filtr siatkowy przed licznikiem i wymóg montażu zgodnego z instrukcją: nie fanaberia hydraulika, tylko warunek, żeby pomiar w ogóle miał sens.

Główny, lokalowy, ciepła i zimna

W budynku wielorodzinnym łańcuch pomiaru bywa warstwowy. Przedsiębiorstwo wodociągowe rozlicza się zwykle z zarządcą albo właścicielem na podstawie wodomierza głównego na przyłączu. Wewnątrz budynku zarządca dzieli koszty według wodomierzy lokalowych, regulaminu i ustawy o własności lokali. To dwa różne kontrakty pomiarowe, nawet jeśli woda jest ta sama.

Ciepła woda użytkowa dokłada trzecią oś. Raz liczy się objętość zimnej wody wejściowej do węzła albo wymiennika. Raz osobno objętość ciepłej na pionach. Raz dochodzi rozliczenie ciepła w GJ, które nie jest zadaniem wodomierza. Mieszanie tych pojęć w rozmowie na klatce jest częstsze niż awaria samego licznika.

Zdalny odczyt zmienia rytuał, nie fizykę. Radiowy albo przewodowy impuls pozwala zbierać wskazania bez wchodzenia do mieszkań. Nadal jednak urządzenie musi mieć ważną kontrolę metrologiczną, jeśli wskazanie ma iść do rachunku.

Mity z internetu

Pierwszy mit: "jak nie kręci się tarcza, to woda jest za darmo". Przy kapaniu tarcza może stać, a woda i tak uciekać. Albo tarcza stoi, bo zużycie idzie innym licznikiem.

Drugi mit: "wodomierz ciepłej wody mierzy energię". Mierzy objętość. Cenę ciepła w wodzie ustala taryfa i sposób rozliczenia, nie sama tarcza.

Trzeci mit: "im nowocześniejszy licznik, tym zawsze wyższy rachunek". Nowszy wodomierz bywa dokładniejszy przy małych przepływach. Wtedy rachunek rośnie nie dlatego, że "oszukuje", tylko dlatego, że wcześniej część wody umykała pomiarowi.

Wróć do okienka

Wodomierz jest jednym z najmniejszych elementów sieci wodociągowej i jednocześnie jednym z najbardziej osobistych. Wieża ciśnień i pompownia budują ciśnienie. Rury prowadzą wodę. Licznik mówi, ile tej wody wzięło konkretne mieszkanie.

Gdy następnym razem spojrzysz na cyfry za szkłem, zobaczysz nie "czarną skrzynkę rachunku", tylko urządzenie pomiarowe: albo wirnik w strumieniu, albo ultradźwięki liczące czas, plus cecha, która przypomina, że państwo traktuje tę liczbę poważnie.

Źródła i dalsza lektura

[rozwiń +]

[1] Omówienia mechanizmu wodomierzy skrzydełkowych i ultradźwiękowych, m.in. Flextainer: porównanie typów oraz administrator24.info: ultradźwiękowy kontra mechaniczny. Budowa wirnika, brak części ruchomych, zdalny odczyt.

[2] Materiały katalogowe i przekroje klasycznych wodomierzy skrzydełkowych (np. dokumentacja producentów oraz ilustracje przekrojowe na Wikimedia Commons, plik Wasserzähler (Schnitt).jpg). Schemat: wirnik, przekładnia, rejestr.

[3] Opisy metody czasu przejścia w wodomierzach ultradźwiękowych (transit-time): różnica czasu fali z prądem i pod prąd, przeliczenie na prędkość i objętość. Zbiorcze omówienia branżowe, m.in. Flowt: How does a water meter work.

[4] Główny Urząd Miar, rozdział o metrologii prawnej w Vademecum 2022 (PDF). Ocena zgodności wodomierzy, legalizacja ponowna, okres 5 lat.

[5] GUM, komunikat o legalizacji wodomierzy we wspólnotach oraz FAQ o cechach legalizacyjnych przyrządów do mediów. Terminy 5 lat, cecha legalizacji, metoda statystyczna (+3 lata w określonych przypadkach).
