Skąd bierze się ciśnienie w kranie
Odkręcasz kurek i woda leci sama. Nie dlatego, że "sieć chce". Dlatego, że ktoś wcześniej podniósł lustro wody albo sprężył powietrze w zbiorniku, albo właśnie kręci pompami. Ciśnienie w kranie to skutek wysokości i pracy maszyn.
W kuchni nie ma manometru na ścianie, jest kurek. Odkręcasz i słyszysz szum. Siła tego szumu nie bierze się z magii wodociągów. Bierze się z różnicy energii między wodą w sieci a poziomem Twojego zlewu.
Pytanie prowadzące: skąd w kranie jest ciśnienie, skoro w mieszkaniu nie stoi żadna pompa?
Najpierw wysokość
W wodzie będącej w spoczynku ciśnienie rośnie z głębokością. Przybliżenie, które wystarcza do myślenia o wodociągu, to zależność hydrostatyczna: przyrost ciśnienia jest proporcjonalny do wysokości słupa cieczy. Dla wody rząd wielkości jest wygodny do zapamiętania: około 1 bar (0,1 MPa) na każde 10 metrów różnicy wysokości lustra.[1][2]

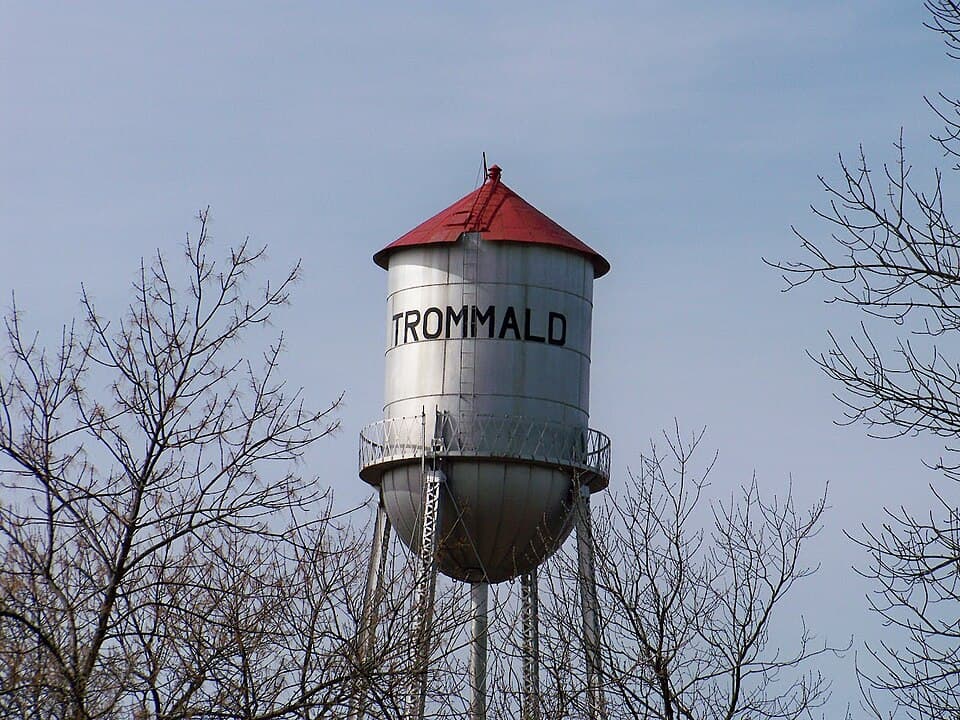

Dlatego zbiornik na wzgórzu albo na wieży działa bez "pchania" wody w momencie, gdy odkręcasz kran. Lustro jest wyżej niż Ty. Woda spływa. Pompy są potrzebne do napełniania zbiornika i pokrywania średniego zapotrzebowania, ale chwilowy pobór może iść z bufora wysokości.[2]
To też tłumaczy, czemu na najwyższych piętrach bywa "słabiej", a w piwnicy "mocniej", jeśli nie ma osobnego podnoszenia ciśnienia dla górnych kondygnacji. Nie dlatego, że rury "nie lubią góry". Dlatego, że masz mniej metrów słupa nad sobą.
Potem maszyny: hydrofor i pompownia

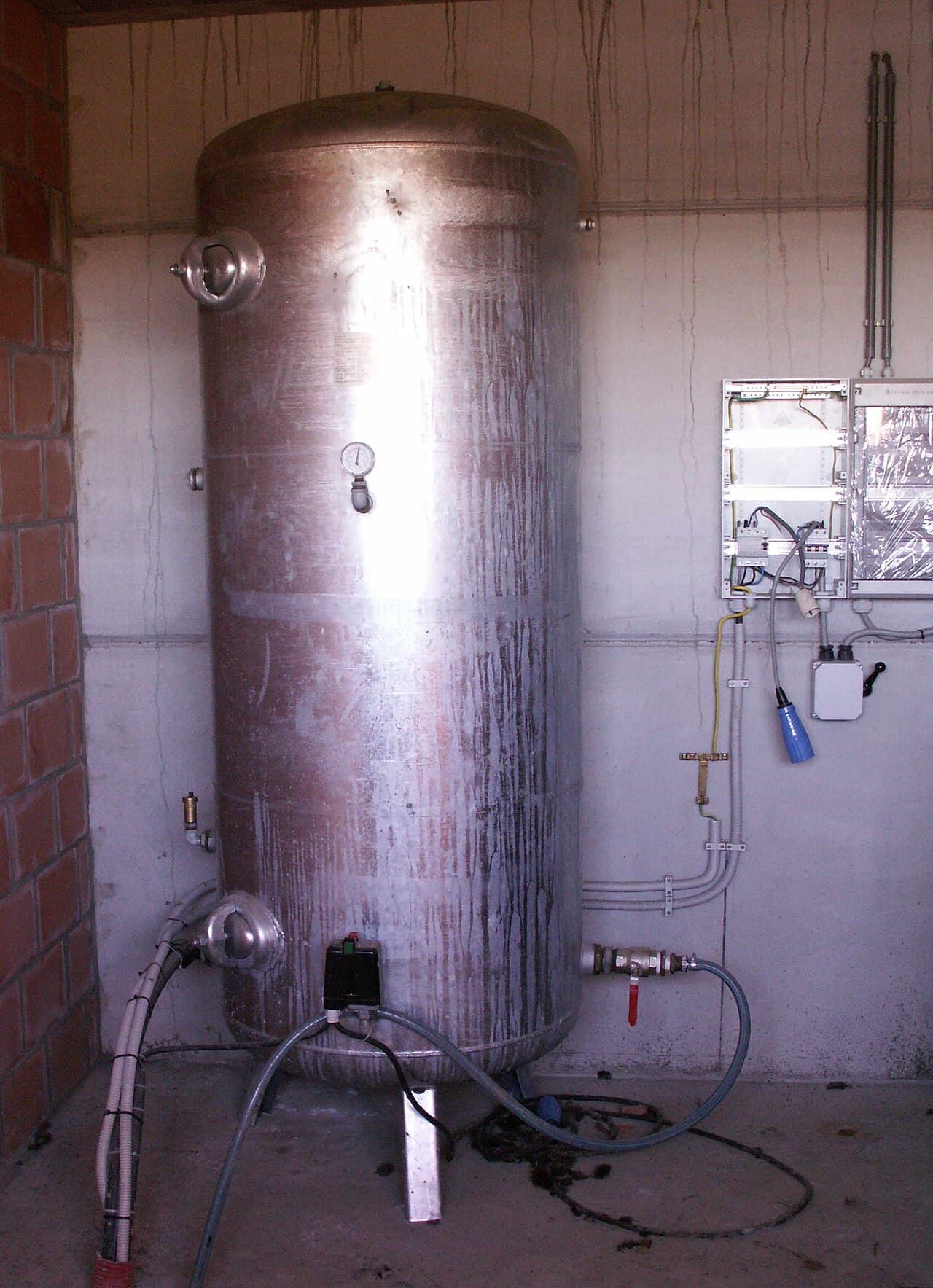

Gdy nie ma wieży albo gdy wieża nie wystarcza, pojawia się instalacja hydroforowa. W uproszczeniu: pompa tłoczy wodę do zamkniętego zbiornika, w którym jest poduszka powietrza. Powietrze się spręża. Presostat wyłącza pompę przy górnym ciśnieniu i włącza przy dolnym. Gdy odkręcasz kran, sprężone powietrze wypycha wodę, a ciśnienie spada, aż pompa znowu wstanie.[3]
W skali miasta wygląda to inaczej niż w domu ze studnią, ale logika jest pokrewna. Są ujęcia, stacje uzdatniania, pompownie strefowe, zbiorniki terenowe i sieciowe. Coraz częściej pompy pracują z falownikami: zamiast twardo włączać i wyłączać, zmieniają obroty, żeby trzymać zadaną wartość ciśnienia przy zmiennym poborze.[3][4]
Wieże ciśnień w wielu polskich sieciach ustąpiły właśnie takim układom. Zbiornik wyniesiony nadal bywa buforem awaryjnym albo obiektem zabytkowym. Codzienne ciśnienie w kranie częściej trzyma elektronika i pompy niż sama grawitacja.[2][4]
Rury zjadają część ciśnienia
Nawet przy wysokim zbiorniku nie dostaniesz w kranie pełnego "słupa z mapy". Część energii gubi się na tarciu w rurach, na kolanach, zaworach, filtrach i wodomierzu. Im dłuższa trasa, mniejsza średnica i większy przepływ, tym większe straty.
Dlatego w godzinie szczytu, gdy jednocześnie myje się wiele mieszkań, ciśnienie w końcówce sieci spada. Nie dlatego, że "woda się skończyła". Dlatego, że przez te same rury chce przejść więcej objętości naraz, a opory rosną.
Hydrant na ulicy korzysta z tej samej fizyki. Kolumna nie wytwarza ciśnienia. Otwiera dostęp do sieci, w której ciśnienie już jest (albo powinno być) zbudowane wcześniej.[5]
Strefy, reduktory, podnoszenie
Duże miasta dzielą sieć na strefy ciśnienia. Zbyt wysokie ciśnienie na dole doliny uszkadzałoby armaturę i podnosiło straty na nieszczelnościach. Zbyt niskie na górze nie napełniłoby najwyższych mieszkań. Stąd redukcja na jednych odcinkach i podnoszenie (boostery) na innych.
W bloku bywa jeszcze lokalna pompownia przeciwpożarowa albo hydroforowa dla pięter powyżej pewnej wysokości. To nie kaprys administratora. To odpowiedź na to, że grawitacja nie negocjuje.
Co słyszysz w kranie
Szum, gwizd i "kopnięcie" przy odkręceniu to też język ciśnienia. Przy wysokim ciśnieniu i małym przekroju wylewki prędkość wypływu rośnie, a turbulencja daje głośniejszy dźwięk. Przy niskim ciśnieniu strumień jest cichy i cienki. Uderzenie hydrauliczne (gwałtowne zamknięcie zaworu) to osobna historia fal ciśnienia w rurze: nie myl jej z "dobrym ciśnieniem". To krótki skok, który lubi psuć uszczelki i zawory zwrotne.
Wodomierz na drodze wody lekko zwiększa opór, ale nie jest źródłem ciśnienia. Filtr zatkany osadem potrafi zabrać więcej barów niż kilometr prostej rury. Zanim ktoś wini "miasto", warto sprawdzić lokalne wąskie gardła: perlator, wężyk, stary zawór, zapowietrzony pion.
Awaria prądu i sens wieży
Dlaczego wieże w ogóle istniały, skoro pompy potrafią wszystko? Bo zbiornik wyniesiony trzyma ciśnienie także wtedy, gdy prąd padnie, przynajmniej przez czas, aż lustro opadnie. Hydrofor z poduszką powietrza daje krótszy bufor. Pompownia bez zasilania daje ciszę w kranie.
W praktyce współczesne sieci łączą zapas energii (agregaty, UPS dla automatyki), zbiorniki terenowe i strefowanie. Ale model dydaktyczny zostaje ten sam: wysokość jest najbardziej niezawodnym "akumulatorem" ciśnienia, jaki zna wodociąg.
Mity
Mit: "ciśnienie robi wodomierz". Wodomierz liczy objętość. Lekko podnosi opór, ale nie jest źródłem ciśnienia.
Mit: "jak odkręcę dwa krany, ciśnienie w sieci miejskiej spadnie wszystkim". Lokalnie w instalacji budynku tak, przy dużym poborze. W skali miasta pojedyncze mieszkanie jest szumem. Problem zaczyna się, gdy jednocześnie startuje całe osiedle.
Mit: "wystarczy mocniejsza pompa w mieszkaniu". Domowe dołożenie pompy do instalacji bez projektu to ryzyko uderzeń hydraulicznych, zanieczyszczenia wody i kłopotów prawnych. Ciśnienie w budynku ustawia się na poziomie projektu i służb, nie na poziomie "dokupię turbinę pod zlewem".
Wróć do kurka
Kran jest końcówką. Za nim stoi albo wysokość lustra, albo sprężone powietrze, albo wirnik pompy, której obroty ktoś ustawił pod konkretną wartość. Gdy strumień jest "słaby", najczęściej nie chodzi o złość sieci. Chodzi o metry słupa, o straty albo o to, że akurat wielu sąsiadów bierze wodę w tym samym momencie.
Hydrant przy ulicy, wodomierz w piwnicy i wieża na horyzoncie należą do tej samej opowieści. Jeden otwiera dostęp. Drugi liczy objętość. Trzeci (albo jego współczesny zamiennik w pompowni) buduje energię, dzięki której objętość w ogóle chce wypłynąć.
Najprostszy model zostaje ten sam: ciśnienie lubi wysokość. Reszta to maszyny, które udają wysokość albo ją uzupełniają.
Źródła i dalsza lektura
[1] Podstawy hydrostatyki (p = ρgh) w ujęciu inżynierskim sieci wodociągowych; omówienie w artykule Nieblogu Wieże ciśnień: po co zbiornik na wzgórzu oraz w podręcznikowych opisach ciśnienia hydrostatycznego.
[2] Wieża ciśnień oraz Muzeum Wodociągów w Bydgoszczy: o wieży ciśnień. Rola wysokości zbiornika, naczyń połączonych, wypieranie wież przez hydrofory i układy z falownikami.
[3] Hydrofor oraz opracowanie Fachowy Instalator: hydrofory i zestawy hydroforowe. Zbiornik z poduszką powietrza, presostat, cykl włączeń pompy.
[4] Praktyka pompowni wodociągowych z regulacją obrotów (utrzymanie zadanego ciśnienia przy zmiennym poborze). Opisy branżowe zestawów hydroforowych i stacji podnoszenia ciśnienia; kontekst historyczny wypierania wież w Polsce w hasłach o wieżach ciśnień.
[5] Kontekst hydrantu jako punktu poboru z sieci pod ciśnieniem: Hydrant: po co stoi przy ulicy.
