Dlaczego lód ślizga się pod łyżwą

Bierzesz łyżwy na mróz, wjeżdżasz na taflę i od razu czujesz, że coś pod ostrzem „puszcza”. Łatwa odpowiedź brzmi prawie jak prawo fizyki: nacisk wąskiej krawędzi topi lód, powstaje woda, woda smaruje.

Brzmi elegancko. Przez prawie sto lat wiele podręczników traktowało to jak pewnik. Problem zaczyna się, gdy sprawdzisz liczby. Typowe temperatury łyżwiarstwa figurowego i hokeja leżą poniżej tego, co klasyczny rachunek topienia ciśnieniowego potrafi uczciwie pokryć. A ludzie jeżdżą i narciarze ślizgają się jeszcze niżej.^[1][2]

Skąd więc bierze się to ślizganie, skoro ciśnienie nie jest głównym bohaterem?

Co obiecuje mit o topieniu pod naciskiem

Fizyka za mitem jest prawdziwa, tylko źle zastosowana. Lód Ih przy zwykłych ciśnieniach jest mniej gęsty niż woda. Zgodnie z zasadą Le Chateliera wzrost ciśnienia sprzyja fazie gęstszej, więc temperatura topnienia lekko spada. James Thomson opisał tę zależność w połowie XIX wieku. William Thomson (Kelvin) potwierdził ją eksperymentalnie. Żaden z braci nie mówił wtedy o łyżwach.^[1]

Dopiero w 1886 roku John Joly podłączył ten efekt do łyżwiarstwa. Policzył ogromne ciśnienie na wąskiej krawędzi i dostał obniżenie temperatury topnienia rzędu kilku stopni. Osborne Reynolds w 1899 roku też sięgnął po topienie ciśnieniowe. Inspiracją był dla niego lut, który „płynął” pod naciskiem lutownicy. Przez kolejne dekady ta historia stała się wersją domyślną.^[1]

Robert Rosenberg w Physics Today (2005) zbiera te wątki i pokazuje, gdzie pęka. Optymalna tafla do jazdy figurowej to około -5,5 °C, do hokeja około -9 °C. Ludzie jeżdżą też w okolicach -30 °C. Tymczasem rachunek Joly’ego, nawet przy bardzo optymistycznych założeniach o powierzchni styku, nie tłumaczy ślizgu daleko poniżej kilku stopni poniżej zera. Poniżej około -22 °C diagram fazowy wody i tak zamyka prostą ścieżkę „więcej ciśnienia, więcej wody ciekłej” w znajomej postaci lodu Ih.^[1][2]

Samuel Colbeck z Cold Regions Research and Engineering Laboratory poszedł dalej. W American Journal of Physics (1995) argumentował, że ciśnienie potrzebne do topienia przy niskich temperaturach przekracza wytrzymałość lodu na ściskanie. Gdyby nawet woda powstała, wysokie ciśnienie wyciskałoby film tak mocno, że warstwa byłaby zbyt cienka, by dobrze smarować. Czysta woda ciekła i lód i tak nie współistnieją wygodnie dużo poniżej około -20 °C przy żadnym ciśnieniu w tym układzie.^[2]

Mit nie jest więc „kompletnie zmyślony”. Ciśnienie naprawdę obniża punkt topnienia. Po prostu nie jest głównym mechanizmem jazdy na łyżwach w typowych warunkach.

Tarcie grzeje styku, zanim nacisk zdąży „pomóc”

W 1939 roku Frank Bowden i T. P. Hughes zaproponowali inną drogę do wody. Mierzyli tarcie w lodowej jaskini nad stacją Jungfraujoch, w temperaturach poniżej zera. Metalowe narty dawały większe tarcie niż drewniane. To ma sens przy grzaniu tarciowym: metal odprowadza ciepło od styku, drewno zostawia więcej ciepła na miejscu, więc łatwiej lokalnie topić. Przy czystym topieniu ciśnieniowym przewodnictwo cieplne materiału narty nie powinno mieć takiego znaczenia.^[1][3]

Colbeck z zespołem później przymocował termoparę do ostrza łyżwy. Temperatura na styku rosła z prędkością i ze wzrostem izolacji cieplnej. Po zatrzymaniu styku temperatura spadała. Za ostrzem zostawał cieplejszy ślad. To zachowanie pasuje do grzania tarciowego. Topienie ciśnieniowe jest endotermiczne i raczej obniżałoby temperaturę styku, a nie ją podnosiło.^[4]

Prosty model brzmi więc tak: ruch zamienia część energii kinetycznej w ciepło na bardzo małej powierzchni styku. Lokalnie temperatura dochodzi do punktu, w którym pojawia się cienka warstwa smarująca. Im zimniejszy lód, tym trudniej tę warstwę utrzymać, więc tarcie rośnie. To zgadza się z codziennym doświadczeniem: bardzo mroźna tafla jest „wolniejsza” i bardziej „sucha”.

Ale i to nie zamyka tematu. Stoisz nieruchomo na lodzie i czasem i tak się ślizgasz. Czyste grzanie tarciowe wymaga ruchu. Potrzebny jest jeszcze trzeci wątek.

Warstwa, której Faraday szukał zanim pojawiły się łyżwy w podręcznikach

Michael Faraday w latach 1850. argumentował, że na powierzchni lodu istnieje cienka, cieczopodobna warstwa nawet poniżej temperatury topnienia masy. Interesowała go głównie regelacja, czyli zamarzanie dwóch kawałków lodu po zetknięciu, a nie sport. James Thomson wolał tłumaczyć te doświadczenia ciśnieniem. Na długo wygrała wersja Thomsona, mimo że Faraday miał po swojej stronie choćby przypis Gibbsa.^[1]

Dziś ten efekt nazywa się premeltingiem albo quasicieczą powierzchniową. Grubość i charakter warstwy zależą od temperatury, zanieczyszczeń i tego, czy patrzymy na czystą powierzchnię lodu, czy na styk z ciałem obcym. Przeglądy geofizyczne, m.in. praca J.S. Dash, A.W. Rempela i J.S. Wettlaufera w Reviews of Modern Physics (2006), pokazują, że premelting to nie tylko ciekawostka łyżwiarska. Wpływa na mróz w gruncie, procesy w atmosferze i zachowanie lodu w środowisku.^[5]

W kontekście łyżew ważne jest jedno: powierzchnia lodu nie zachowuje się jak idealnie suchy, sztywny kryształ aż do momentu, w którym coś go „ugotuje” naciskiem. Już wcześniej ma mobilną warstwę. Ruch i tarcie mogą tę warstwę pogrubiać, mieszać i zmieniać jej właściwości. Nacisk może lokalnie pomagać blisko 0 °C. Ale nie jest jedynym przełącznikiem.

To, co jest pod ostrzem, nie jest zwykłą wodą z kranu

W 2019 roku Laurent Canale, Lydéric Bocquet i zespół opisali w Physical Review X eksperyment, który mierzył jednocześnie tarcie i właściwości mechaniczne warstwy między kulką a lodem. Użyli techniki „stroke-probe”: milimetrowa szklana kulka na kamertonie ślizga się po lodzie na dystansach rzędu dziesiątek mikrometrów, a układ rejestruje odpowiedź ścinającą i normalną.^[6]

Wynik jest niewygodny dla podręcznikowego obrazka z wodą jak z kranu. Film na styku miał grubość rzędu 100-500 nm. Zachowywał się lepko-sprężyście. Lepkość mogła być nawet o dwa rzędy wielkości większa niż u zwykłej wody. Warstwa nie zachowywała się ani jak czysta ciecz newtonowska, ani jak suchy lód. Autorzy piszą o złożonej reologii „wody” międzypowierzchniowej. Hydrofobowe powłoki obniżały tarcie, zmieniając lokalną lepkość, co daje też ciekawy trop dla woskowania nart.^[6]

Nature w krótkim komentarzu do tej pracy podkreślał dokładnie to: smarowanie jest, ale to nie jest „po prostu woda”.^[7]

Czy to zamyka dyskusję na zawsze? Nie. Pomiary laboratoryjne na małej kulce to nie to samo co łyżwa na tafli stadionu. Temperatura, prędkość, chropowatość, zanieczyszczenia i geometria ostrza zmieniają styk. Ale kierunek jest jasny. Współczesna odpowiedź łączy premelting, lokalne grzanie tarciowe i cienką warstwę o nietypowych właściwościach przepływu. Topienie ciśnieniowe schodzi do roli drugoplanowej, czasem pomocnej blisko zera, rzadko wystarczającej samej.

Ostrze nie styka się „całą podeszwą”

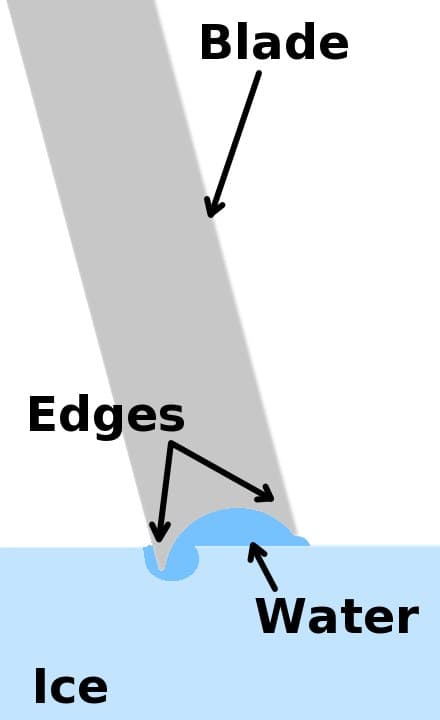

Typowa łyżwa ma wklęsły szlif. Na lodzie pracują dwie wąskie krawędzie, nie pełna szerokość blachy. To właśnie dlatego rachunki ciśnienia potrafią wyglądać dramatycznie: dzielisz ciężar ciała przez bardzo małą powierzchnię pozorną. Tyle że rzeczywisty styk jest jeszcze bardziej lokalny i chropowaty. Lód i stal spotykają się w punktach i krótkich odcinkach, a nie na idealnym prostokącie z podręcznika.

Stąd dwa skutki. Po pierwsze, lokalne ciśnienie bywa duże, więc blisko 0 °C topienie ciśnieniowe może dokładać swój ułamek. Po drugie, ta sama geometria ułatwia grzanie tarciowe: energia ruchu koncentruje się w wąskim pasie. Colbeck pokazywał też, że gdyby polegać głównie na ciśnieniu przy niskich temperaturach, film wodny byłby tak cienki i tak mocno wyciskany, że raczej zwiększałby opór niż pomagał jechać.^[2]

Różnica między staniem a jazdą też przestaje być zagadką. Stojąc, korzystasz głównie z warstwy powierzchniowej i ewentualnie z lokalnego odkształcenia. Jedziesz: dokładsz ciepło tarcia. Hamujesz krawędzią: chcesz zniszczyć smarowanie i wbić się w lód. Ten sam materiał służy do ślizgu i do kontroli, zależnie od kąta i siły.

Co z tego wynika na tafli

Dlaczego więc lód „puszcza” pod łyżwą?

Bo na powierzchni i tak siedzi mobilna, cienka warstwa. Bo ruch dogrzewa styk i pomaga utrzymać smarowanie. Bo ta warstwa potrafi być lepka i sprężysta jednocześnie, więc nie daje się wycisnąć jak woda spod stopy na mokrej podłodze. A mit o samym ciśnieniu, choć ładny dydaktycznie, nie przechodzi testu temperatur, diagramu fazowego ani pomiarów temperatury ostrza.^[1][2][4][6]

Przy bardzo zimnej tafli tarcie rośnie, bo trudniej utrzymać skuteczną warstwę. Rosenberg przypomina relację z wyprawy Scotta: przy około -30 °C narty jeszcze działały, a przy około -46 °C śnieg bywał „jak piasek”. To nie dowód laboratoryjny, ale dobrze pokazuje, że poniżej pewnego punktu smarowanie się wyłącza.^[1] Blisko zera lód jest „wolniejszy” w innym sensie: mięknie, ostrze głębiej wchodzi, jazda figurowa lubi to do lądowań, hokej woli twardsze, szybsze warunki. To nie są sprzeczności. To różne kompromisy między smarowaniem, zagłębieniem i kontrolą krawędzi.

Wracając do pierwszego wrażenia: pod łyżwą naprawdę coś działa jak smar. Tylko że to nie jest scena z podręcznika, w której nacisk magicznie robi kałużę. To cienki, lokalny, często dziwnie zachowujący się film, którego historia zaczyna się od Faradaya, a nie od Joly’ego.

Źródła i dalsza lektura

[rozwiń +]

[1] Robert Rosenberg, "Why Is Ice Slippery?", Physics Today 58 (2005). Przegląd mitu topienia ciśnieniowego, grzania tarciowego i premeltingu; liczby dla temperatur jazdy i historii Faraday/Thomson/Joly.

[2] S.C. Colbeck, "Pressure melting and ice skating", American Journal of Physics 63 (1995). Argument, że topienie ciśnieniowe nie może być głównym mechanizmem niskiego tarcia łyżew.

[3] F.P. Bowden, T.P. Hughes, "The mechanism of sliding on ice and snow", Proceedings of the Royal Society A 172 (1939). Klasyczne pomiary wskazujące na rolę grzania tarciowego i przewodnictwa cieplnego ślizgacza.

[4] S.C. Colbeck, L. Najarian, H.B. Smith, "Sliding temperatures of ice skates", American Journal of Physics 65 (1997). Wzrost temperatury ostrza z prędkością i izolacją jako dowód na grzanie tarciowe.

[5] J.G. Dash, A.W. Rempel, J.S. Wettlaufer, "The physics of premelted ice and its geophysical consequences", Reviews of Modern Physics 78 (2006). Fizyka premeltingu lodu i jej konsekwencje poza sportem.

[6] L. Canale, J. Comtet, A. Niguès, C. Cohen, C. Clanet, A. Siria, L. Bocquet, "Nanorheology of Interfacial Water during Ice Gliding", Physical Review X 9 (2019). Pomiar grubości i lepko-sprężystej reologii warstwy międzypowierzchniowej podczas ślizgu.

[7] "The physics of ice skating", Nature (2019). Komentarz do pracy Canale i in.: smarująca warstwa nie jest zwykłą wodą.
