Dlaczego magnez pali się biało

Żelazny gwóźdź na wilgotnym powietrzu pokrywa się rdzą. Magnezowa taśma, gdy już się zapali, świeci tak jasno, że trzeba odwracać wzrok. Oba metale reagują z tlenem. Tempo i efekt są jednak zupełnie inne.

Dlaczego jeden „umiera” powoli na brązowo, a drugi potrafi zapłonąć białym płomieniem?

To nie jest ten sam film: korozja kontra spalanie

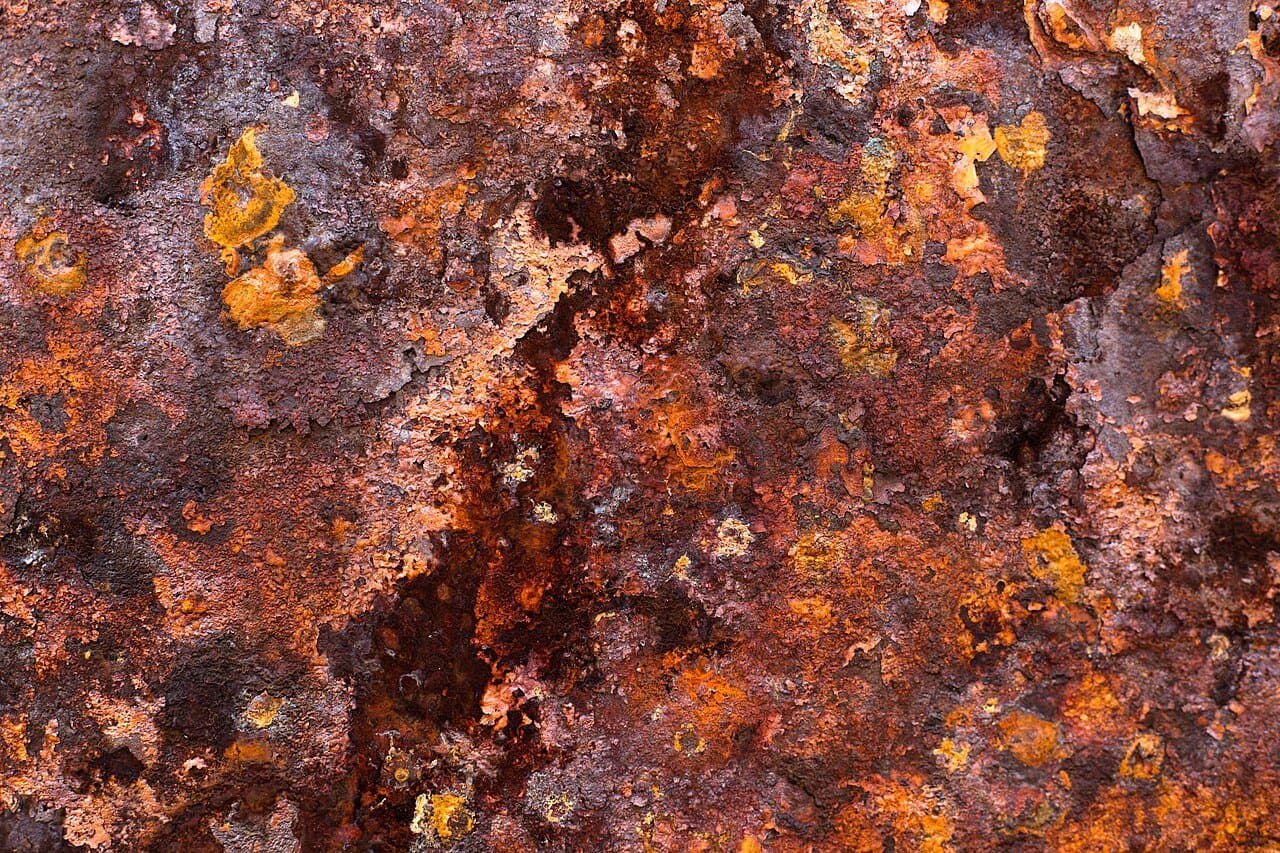

Korozja żelaza w codziennym powietrzu to zwykle powolne utlenianie przy udziale wody i tlenu. Powstaje mieszanina tlenków i wodorotlenków, potocznie zwana rdzą. Warstwa jest porowata, pęcznieje, odpada. Reakcja pełznie tygodniami i latami.

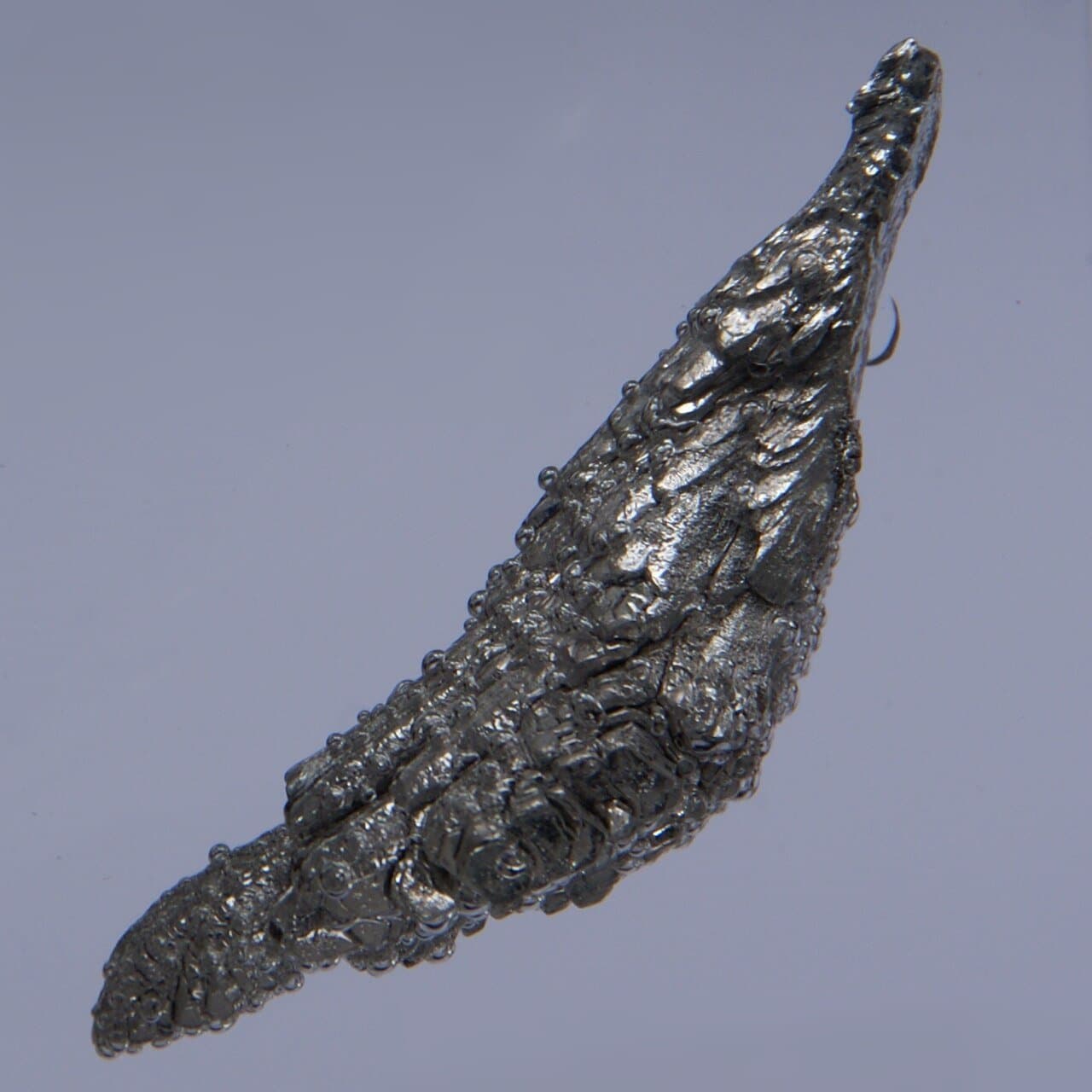

Spalanie magnezu to szybka, egzotermiczna reakcja metalu z tlenem (oraz częściowo z azotem powietrza), która po zapłonie sama się napędza ciepłem. Produkt to głównie tlenek magnezu, MgO: biały pył. Temperatura płomienia jest bardzo wysoka, a jasność wynika z gorących cząstek tlenku i silnej emisji w zakresie widzialnym. Historycznie używano tego jako błysku fotograficznego.^[1]

Chemia na papierze wygląda podobnie: metal plus tlen daje tlenek. Różnica siedzi w tym, czy tlenek chroni metal, jak łatwo reakcja przechodzi przez barierę powierzchniową i ile ciepła wraca do nieprzereagowanego metalu.

Pasywacja: cienka skóra, która czasem chroni, a czasem nie

Na powierzchni prawie każdego metalu w powietrzu powstaje jakiś tlenek. Pytanie, czy ta warstwa jest zwarta i czy blokuje dalszy dostęp tlenu.

Klasyczny, uproszczony wskaźnik to stosunek Pillinga-Bedwortha: objętość tlenku podzielona przez objętość metalu, z którego ten tlenek powstał. Jeśli stosunek jest wyraźnie mniejszy od 1, film bywa zbyt „chudy”, porowaty i pękający. Dla magnezu i MgO wartość wynosi około 0,81. To jeden z powodów, dla których naturalny tlenek magnezu w suchym powietrzu nie daje trwałej, hermetycznej pasywacji w stylu aluminium.^[2][3]

Dla żelaza tlenki mają stosunki bliższe 1,7-2,1. Teoria podpowiada, że przy R > 2 warstwa może odpryskiwać od naprężeń. W praktyce zwykła rdza i tak jest porowata i nie chroni jak chromowana stal nierdzewna. Żelazo „pali się” na powietrzu powoli, bo w temperaturze pokojowej bariera kinetyczna jest wysoka: reakcja idzie, ale nie ucieka w samopodtrzymujący się płomień.

Magnez w temperaturze pokojowej też nie eksploduje sam z siebie na biurku. Ma cienką warstwę tlenku. Problem zaczyna się, gdy tę warstwę naruszymy ciepłem, świeżą powierzchnią, drobnym proszkiem albo wilgocią, która zamienia MgO w bardziej porowaty Mg(OH)₂.^[3]

Energia aktywacji i powierzchnia: czemu wstążka pali się inaczej niż blok

Żeby reakcja poszła szybko, cząsteczki muszą pokonać barierę energetyczną i mieć kontakt. Magnez w postaci zwartego bloku ma małą powierzchnię właściwą. Wstążka albo proszek mają ogromną. Im mniejsza cząstka, tym szybciej nagrzewa się lokalnie i tym łatwiej zapłon się rozprzestrzenia. Pomiary spalania proszków Mg pokazują, że drobniejsze frakcje palą się i rozprzestrzeniają szybciej niż grubsze.^[4]

Gdy magnez się topi i częściowo paruje, reakcja może przejść w spalanie w fazie gazowej wokół cząstki: strefa reakcji tworzy jasną „obwódkę”, a w środku temperatura bywa niższa niż na froncie płomienia. To jeden z powodów, dla których płomień wygląda jak intensywna biała kula, a nie jak spokojny żółty ogień świecy.^[5]

Żelazo też da się spalić w tlenie, zwłaszcza w postaci wełny stalowej. Ale na wilgotnym powietrzu dominuje powolna korozja, nie lawinowy zapłon. Energia aktywacji i temperatura zapłonu są inne, a produkty korozji nie wracają ciepłem w skali, która podtrzymuje płomień w typowych warunkach pokojowych.

Biały kolor nie jest „ładniejszą chemią”

Biel płomienia magnezu to efekt wysokiej temperatury i emisji z gorących cząstek MgO oraz continuum spektralnego. Nie jest to dowód, że magnez jest „bardziej chemiczny” od żelaza. To dowód, że po zapłonie układ szybko wchodzi w reżim, w którym ciepło reakcji dogrzewa kolejne porcje metalu szybciej, niż ucieka do otoczenia.

Przy żelazie w codziennej rdzy ciepło reakcji jest rozproszone w czasie. Przy magnezie, gdy już przekroczysz próg zapłonu, masz dodatnie sprzężenie zwrotne: ciepło daje więcej aktywnej powierzchni albo pary, to daje więcej reakcji, a to z kolei jeszcze więcej ciepła.

Aluminium bywa tu dobrym kontrastem. Też jest „reaktywne” termodynamicznie, ale zwarty tlenek Al₂O₃ zwykle pasywuje powierzchnię tak skutecznie, że codzienny przedmiot nie pali się białym płomieniem. Magnez takiej wygodnej skóry nie ma. Stąd inna historia zapłonu przy obróbce, spawaniu i pożarach stopów.

Ostrzeżenie laboratoryjne: to nie eksperyment domowy

Spalanie magnezu wygląda widowiskowo na filmach szkolnych. W domu jest złym pomysłem.

Konkretne ryzyka:

1. Wzrok. Intensywne białe światło i silne UV mogą uszkodzić oczy. W laboratorium używa się osłon, a demonstrację ogląda się przez odpowiednie filtry albo z bezpiecznej odległości wyznaczonej przez prowadzącego. Nie patrz wprost w płomień „dla ciekawości”.

2. Temperatura i oparzenia. Gorący MgO i metal potrafią zapalić materiały wokół i spowodować ciężkie oparzenia.

3. Woda. Magnez w wysokiej temperaturze reaguje z wodą, wydzielając wodór. Gaszenie wodą może pogorszyć sytuację. Do pożarów metali lekkich stosuje się środki klasy D (suche proszki przeznaczone do metali) albo suche medium typu piasek, zgodnie z lokalnymi procedurami BHP. Nie improwizuj gaśnicą „uniwersalną” z domu.

4. Proszek i wióry. Drobny magnez to paliwo o dużej powierzchni. Zapłon bywa łatwiejszy, a chmura pyłu to osobne ryzyko. Obróbka i przechowywanie należą do środowiska przemysłowego lub szkolnego z oceną ryzyka, nie do garażu.

5. Opary i pył MgO. Nie wdychaj dymu. Demonstracje robi się pod wyciągiem albo na zewnątrz według procedury szkolnej.

Jeśli chcesz zobaczyć zjawisko, szukaj nagrania z laboratorium albo pokazu pod opieką nauczyciela chemii. Nie kupuj „zestawów do biało palącego magnezu” pod eksperyment w kuchni. Ten tekst wyjaśnia mechanizm. Nie jest instrukcją zapłonu.

Co przemysł robi z „łatwopalnym” magnezem

Magnez jest lekki, więc kusi lotnictwo i transport. Właśnie dlatego inżynierowie stopów pracują nad warstwami tlenkowymi, które lepiej chronią przed zapłonem: domieszki pierwiastków rzadkich, wapnia, zmiany morfologii filmu. Celem nie jest „ładniejszy płomień”, tylko opóźnienie utraty ochronnego charakteru tlenku w wysokiej temperaturze.^[3][6]

To kolejna korekta intuicji. Magnez nie jest „z definicji bombą”. Jest metalem, którego naturalny MgO słabo pasywuje, a po przekroczeniu progu zapłonu reakcja potrafi uciec w jasne, gorące spalanie. Stopy i atmosfery ochronne przy odlewnictwie istnieją właśnie dlatego, że ten próg da się przesuwać.

Co zostaje z białego płomienia

Żelazo na powietrzu zwykle rdzewieje, bo w temperaturze pokojowej kinetyka jest wolna, a produkty korozji nie uruchamiają lawiny ciepła. Magnez po zapłonie pali się biało, bo bariera powierzchniowa zawodzi, powierzchnia (zwłaszcza drobna) dogrzewa się szybko, a gorący MgO świeci intensywnie.

Różnica nie polega na tym, że jeden metal „lubi tlen”, a drugi nie. Oba lubią. Różnica polega na tym, czy tlenek chroni, ile trzeba energii, żeby reakcja przyspieszyła, i czy ciepło wraca do metalu wystarczająco szybko, by utrzymać płomień.

I jeszcze raz, bez ozdobników: to zjawisko do oglądania w kontrolowanych warunkach. Nie do odtwarzania w domu.

Źródła i dalsza lektura

[rozwiń +]

[1] Opis materiału i historycznego użycia błysku magnezowego: File:Magnesium (Mg).jpg (Hi-Res Images of Chemical Elements). Temperatura płomienia i zastosowanie w fotografii / pochodniach.

[2] N. B. Pilling, R. E. Bedworth, praca z 1923 r. o objętości tlenku względem metalu; omówienie współczesne: "Pilling-Bedworth ratio". Dla Mg/MgO stosunek około 0,81 i konsekwencje dla ochrony powierzchni.

[3] F. Czerwinski i przeglądy nt. tlenków magnezu: m.in. omówienie filmu MgO/Mg(OH)₂ i ograniczeń pasywacji w "Air-Formed Oxide Films on Magnesium Alloys". Porowatość, hydratacja i brak trwałej bariery.

[4] H. Kim i in., "Thermal phenomena and size effects of Mg powder in combustion process", PLOS ONE (2024). Wpływ rozmiaru cząstek na tempo spalania i rozprzestrzeniania.

[5] Y. Feng i in., "Combustion of Laser-Induced Individual Magnesium Microparticles under Natural Convection", Processes 9 (2021). Struktura płomienia gazowego wokół mikrocząstki Mg.

[6] Przeglądy stopów odpornych na zapłon, m.in. "Development of high-strength magnesium alloys with excellent ignition-proof performance", Journal of Magnesium and Alloys (2023). Rola chemii i morfologii filmu tlenkowego.
