Silosy i eksplozje pyłu

Worki mąki w piekarni wyglądają niewinnie. Ten sam materiał, rozdrobniony i zawieszony w powietrzu wewnątrz silosu, kanału albo młyna, przestaje być „jedzeniem w proszku”. Staje się paliwem o ogromnej powierzchni.

Pytanie nie brzmi: „czy mąka może wybuchnąć”. Brzmi: jakie warunki muszą zbiedz się naraz, żeby z pyłu organicznego powstała fala ciśnienia, i co inżynierowie robią, żeby te warunki rozdzielić.

Ten tekst nie jest instrukcją. Nie podaje przepisów na demonstrację wybuchu, stężeń do „eksperymentu” ani sposobów zapłonu. Opisuje, dlaczego instalacje zbożowe i młynarskie traktują pył jak zagrożenie procesowe.

Od trójkąta ognia do pięciokąta pyłu

Zwykły pożar potrzebuje paliwa, tlenu i źródła zapłonu. Wybuch pyłu dokłada dwa warunki: dyspersję (chmura cząstek w powietrzu) oraz zamknięcie (ograniczona objętość, w której może wzrosnąć ciśnienie). Razem tworzą tak zwany pięciokąt wybuchu pyłu (dust explosion pentagon).^[1][2]

Bez zawieszenia pyłu masz raczej tlenie albo pożar warstwy na podłodze. Bez zamknięcia ciśnienie uchodzi i bywa „tylko” gwałtownym pożarem chmury. W silosie, filtrze, przenośniku kubełkowym albo budynku młyna zamknięcie jest wbudowane w geometrię instalacji.

Dlaczego pył jest gorszy od bryły tego samego materiału? Bo powierzchnia. Ziarno w worku ma ograniczony kontakt z tlenem. Ta sama masa jako drobne cząstki w powietrzu spala się błyskawicznie. Szybkie uwalnianie ciepła podnosi temperaturę gazów. W obudowie rośnie ciśnienie. Jeśli obudowa nie wytrzyma, pęka.

Pierwotny wybuch i wtórny: tu giną ludzie

W raportach powtarza się ten sam schemat. Najpierw zapłon w urządzeniu procesowym albo lokalnej chmurze. Fala ciśnienia i turbulencja zrzucają pył, który leżał na belkach, podestach i instalacjach. Powstaje druga, większa chmura. Wtedy idzie wybuch wtórny, często bardziej niszczący niż pierwszy.^[1][2]

Dlatego „porządki” w zakładzie zbożowym nie są kwestią estetyki. Warstwa pyłu na konstrukcji to zapas paliwa na drugą falę. CSChE i opracowania NFPA podkreślają kontrolę paliwa (ograniczanie emisji i osadów), kontrolę zapłonu oraz ograniczenie skutków przez odpowietrzanie, izolację i konstrukcję.^[2]

Co potrafi zapalić chmurę

Źródła zapłonu w elewatorach i młynach bywają banalne i nieoczywiste naraz: iskry mechaniczne, przegrzane łożyska, tramp metal w przenośniku, elektryczność statyczna, prace gorące, awarie wentylatorów. Nie trzeba „bomby”. Wystarczy energia wystarczająca do zapłonu lokalnej mieszaniny pył-powietrze, gdy pozostałe boki pięciokąta już są obecne.^[1][3]

Stąd praktyka inżynieryjna: monitoring temperatury, detektory metalu, uziemienia, zakaz niekontrolowanych prac spawalniczych, procedury pozwoleń na prace gorące. To nie sceneria thrilleru. To lista miejsc, w których realne instalacje traciły kontrolę.

Didion Milling, 2017: raport zamiast legendy

31 maja 2017 roku w suchym młynie kukurydzianym Didion Milling w Cambria w Wisconsin doszło do serii wybuchów pyłu. Zginęło pięć osób, czternaście zostało rannych. Amerykańska Chemical Safety Board w raporcie końcowym z grudnia 2023 wskazała zapłon pyłu kukurydzianego wewnątrz urządzeń procesowych, przejście w wiele eksplozji oraz brak skutecznych zabezpieczeń inżynieryjnych, które zatrzymałyby propagację ognia i ciśnienia. Do ciężkości zdarzenia dołożyło się słabe zarządzanie pyłem unoszącym się i osiadającym w obiekcie.^[1][4]

CSB podkreśliła też szerszy problem regulacyjny: OSHA ma fragmenty przepisów dotyczących pyłów palnych, ale nie ma jednego, spójnego standardu obejmującego całe zagrożenie tak, jak normy NFPA opisują praktykę branżową (m.in. NFPA 61 dla obiektów rolnych i spożywczych, NFPA 652 jako ogólne ramy zagrożeń pyłowych).^[1][4]

To ważna korekta popularnej opowieści. Katastrofa nie bierze się z „magicznej mąki”. Bierze się z procesu, w którym paliwo, dyspersja, tlen, zapłon i zamknięcie zbiegają się, a ochrona inżynieryjna nie przerywa łańcucha.

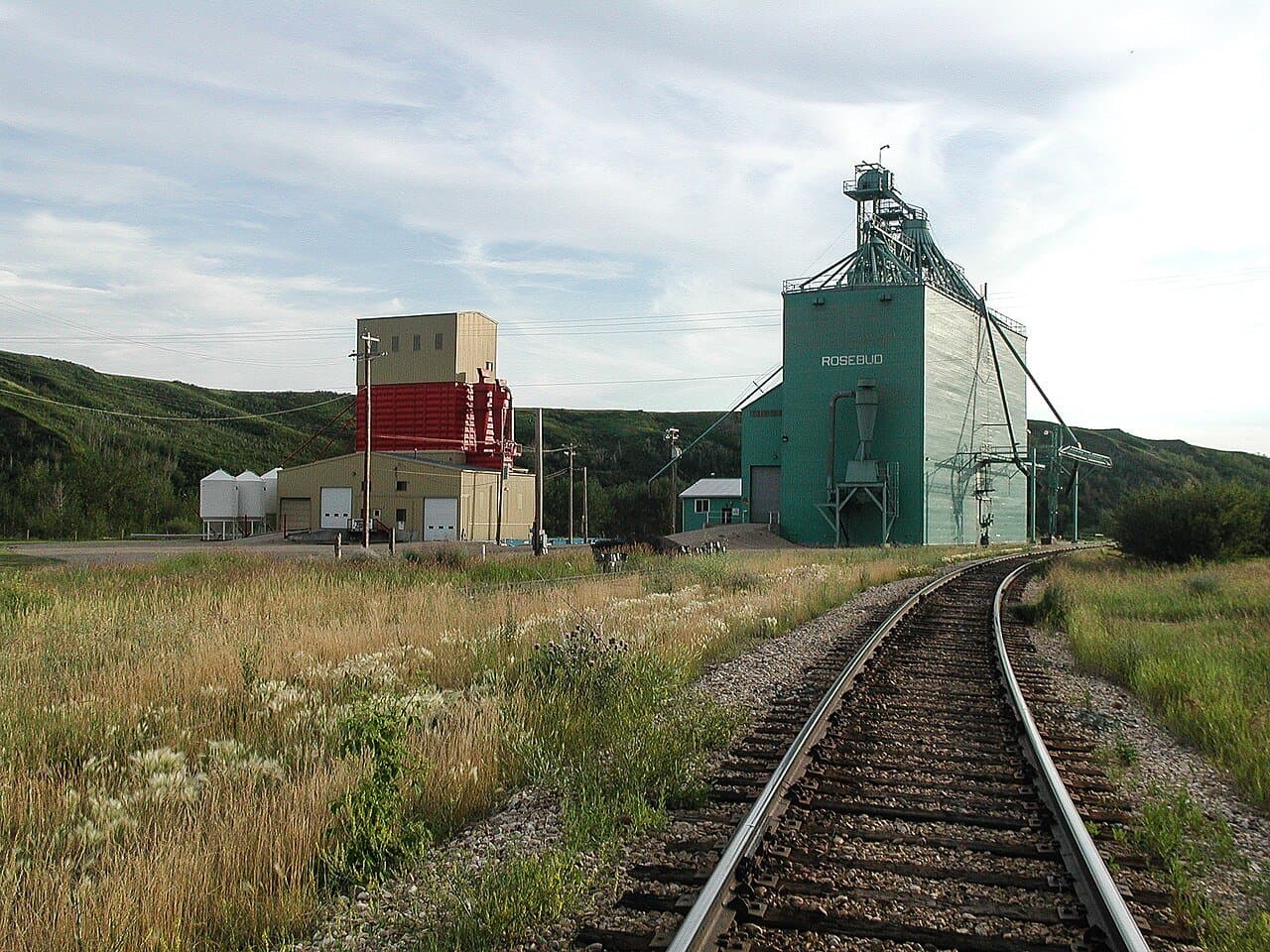

Historia branży zbożowej zna też starsze katastrofy elewatorów w Ameryce Północnej. Schemat bywa podobny: lokalny zapłon, potem fala, która podnosi osady i zamienia budynek w kolejne komory spalania. Raport Didion jest po prostu jednym z najlepiej udokumentowanych współczesnych przypadków, z jawnym PDF-em i listą rekomendacji.

Co robi inżynieria, zamiast liczyć na szczęście

Typowe warstwy ochrony (w skrócie, bez przepisów „zrób to sam”):

• Ograniczanie paliwa: hermetyzacja, odciągi, utrzymanie czystości, projekt, który nie produkuje zbędnych osadów.
• Kontrola zapłonu: eliminacja iskier, kontrola prac gorących, ochrona przed elektrycznością statyczną, monitoring mechaniczny.
• Ograniczanie skutków: panele odpowietrzające (explosion venting), systemy tłumienia, izolacja odcinków instalacji, żeby wybuch w filtrze nie pobiegł rurami do silosu i z powrotem.
• Analiza zagrożeń: dust hazard analysis, testy palności i wybuchowości konkretnego pyłu (nie każdy pył zachowuje się tak samo), szkolenia i procedury awaryjne.^[2][3]

NFPA 61 jest często przywoływana właśnie przy zbożu, suszarniach, przenośnikach kubełkowych i magazynowaniu. Nie zamienia ryzyka w zero. Ustawia, które boki pięciokąta trzeba twardo kontrolować.^[3]

Mąka, ziarno, skrobia: to samo zjawisko, inne liczby

Nie każdy pył wybucha tak samo. Liczy się skład, wilgotność, rozkład wielkości cząstek, minimalna energia zapłonu i maksymalne ciśnienie wybuchu. Mąka piekarnicza, pył kukurydziany, skrobia, cukier, pył drzewny czy węglowy należą do tej samej rodziny zagrożeń procesowych, ale parametry testów laboratoryjnych się różnią. Dlatego zakłady robią analizy dla własnego materiału, zamiast kopiować „uniwersalną mąkę z internetu”.^[2]

Wilgotny, zbity osad na podłodze zachowuje się inaczej niż sucha, lotna frakcja w filtrze. Stąd nacisk na to, by nie mylić „jest trochę bałaganu” z „nie ma chmury”. Wtórny wybuch żywi się właśnie tym, co wcześniej wydawało się nieszkodliwym nalotem na konstrukcji.

Silos podczas napełniania

Wiele zdarzeń wiąże się z momentami, gdy materiał wpada do zbiornika, a powietrze musi ujść. Unoszą się drobne frakcje. Wewnątrz jest zamknięcie. Brakuje często tylko zapłonu: iskry z metalu, przegrzania, elektryczności statycznej. Dlatego normy i praktyka branżowa osobno traktują napełnianie, suszenie, przenośniki kubełkowe i odpylanie. To miejsca, gdzie pięć boków pięciokąta najłatwiej się spotyka.^[3]

Czego ten tekst świadomie nie robi

Nie podaje, jak zestawić demonstrację wybuchu pyłu. Nie podaje „bezpiecznych” stężeń do domowego doświadczenia. Nie opisuje improwizowanych zapalników.

Powód jest prosty. Wiedza o pięciokącie i o wtórnych wybuchach ma służyć rozumieniu instalacji i czytaniu raportów powypadkowych. Nie ma służyć odtwarzaniu zjawiska poza kontrolowanym laboratorium z oceną ryzyka.

Jeśli pracujesz w branży, właściwym miejscem są normy, szkolenia stanowiskowe i procedury zakładu. Jeśli czytasz z ciekawości: wystarczy model fizyczny i historia Didion, żeby zobaczyć, czemu „zwykła mąka” w złych warunkach przestaje być zwykła.

Co zostaje z silosu na horyzoncie

Silos i młyn są infrastrukturą żywności. Jednocześnie są układami, w których organiczny pył może być paliwem, powietrze dostarcza tlenu, a ściany dają zamknięcie. Wybuch nie jest czarodziejstwem internetu. Jest szybkim spalaniem zawiesiny w ograniczonej objętości, często z drugą falą po zrzuceniu osadów.

Dlatego inżynieria bezpieczeństwa pyłowego brzmi nudno: odciągi, porządki, łożyska, uziemienia, odpowietrzniki. Ta nuda jest właśnie odpowiedzią na pytanie, czemu większość silosów stoi spokojnie, a katastrofy trafiają do raportów CSB.

Źródła i dalsza lektura

[rozwiń +]

[1] U.S. Chemical Safety and Hazard Investigation Board, "Fatal Combustible Dust Explosions at Didion Milling Inc.", raport końcowy (grudzień 2023). Przyczyna, propagacja, pył wtórny, braki kontroli inżynieryjnej; pięciokąt wybuchu pyłu.

[2] David Blair, "Dust Explosion Primer", Canadian Society for Chemical Engineering (2006/aktualizacje). Trójkąt ognia vs pięciokąt pyłu; prewencja przez kontrolę paliwa, tlenu i zapłonu.

[3] Omówienia praktyki NFPA 61 / zagrożeń w obiektach rolnych i spożywczych, m.in. materiały branżowe o silosach, suszarniach i przenośnikach (np. opracowania przywołujące NFPA 61). Ramy ograniczania pyłu, zapłonu i skutków wybuchu.

[4] CSB, "Didion Milling Company Explosion and Fire" oraz komunikat o raporcie z 6 grudnia 2023. Daty, ofiary, brak spójnego federalnego standardu OSHA dla całego zagrożenia pyłowego.
