Złącze kablowe przy bloku: skrzynka, która dzieli prąd

Osiedle ma swoje szafy. Żółta gazowa. Szara albo zielona elektryczna. Czasem betonowa kabina trafo. Łatwo je pomylić, bo wszystkie milczą tym samym językiem: zamek, kratka, zakaz otwierania.

Pytanie: co robi skrzynka nazywana złączem kablowym i czym różni się od trafostacji, którą widać między blokami?

Ostrzeżenie: złącze kablowe i rozdzielnice budynku pracują pod napięciem niebezpiecznym dla życia. Nie otwieraj drzwi, nie wkładaj przedmiotów do otworów, nie "podłączaj się" ani nie wymieniaj bezpieczników bez uprawnień i uzgodnienia z operatorem lub uprawnionym elektrykiem. Awarię, iskrzenie, zapach spalenizny albo uszkodzoną obudowę zgłaszaj dystrybutorowi energii i służbom.

Trafo daje 230/400 V. Złącze je rozdziela

Stacja SN/nn obniża średnie napięcie sieci dystrybucyjnej do poziomu niskiego napięcia używanego w budynkach.^[1] Od stacji dalej idą kable nn ulicami i osiedlami.

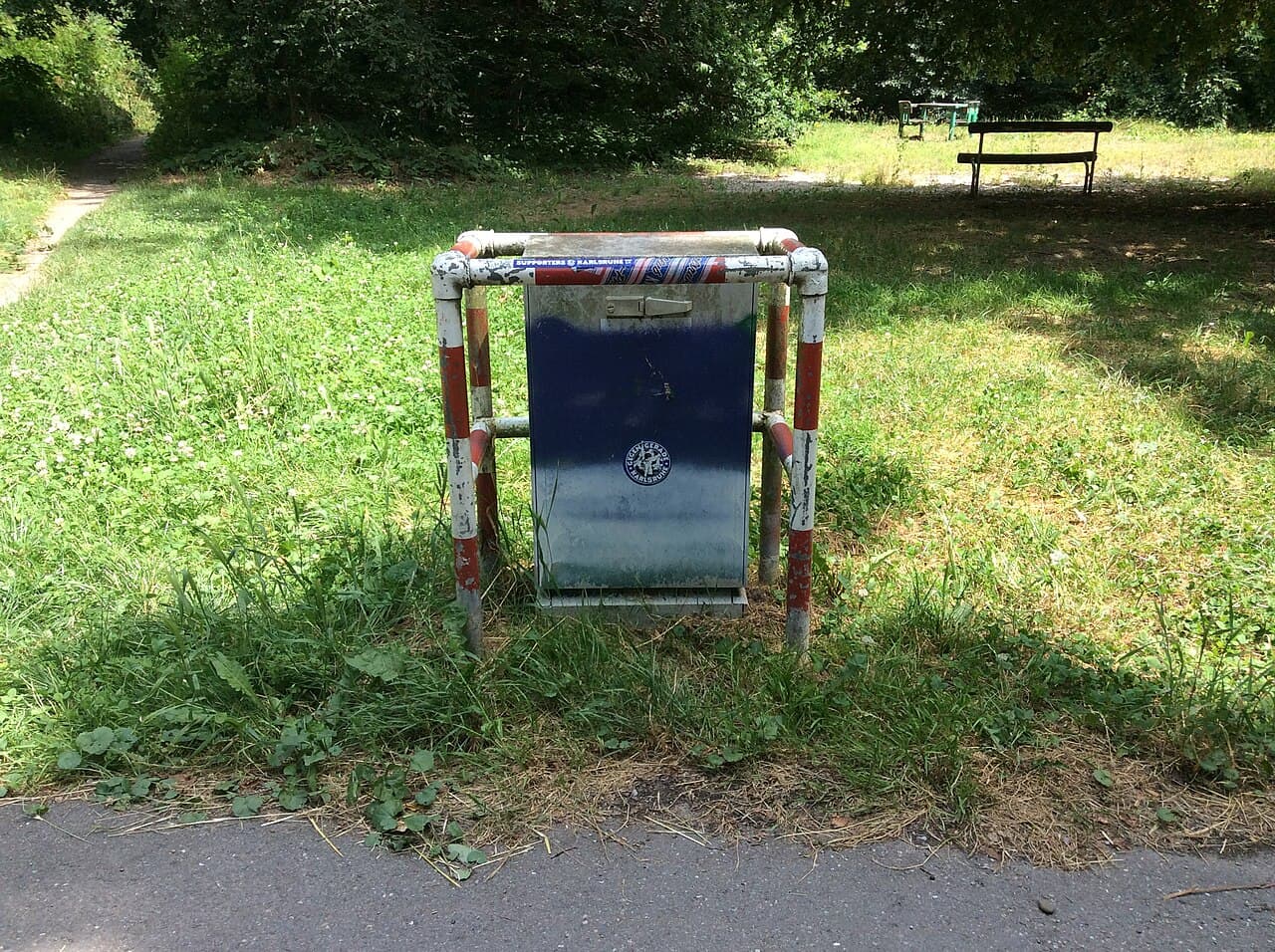

Złącze kablowe jest punktem, w którym te kable dochodzą do konkretnego obiektu albo grupy odbiorców. W praktyce polskiej bywa szafą zewnętrzną przy ścianie, wolnostojącą obudową w terenie albo pomieszczeniem przyłączowym. W środku są mostki, zaciski, bezpieczniki lub rozłączniki, czasem układ pomiarowy w zależności od umowy i konfiguracji przyłącza.^[2][3]

To nie jest miejsce, w którym "powstaje prąd". To granica: po jednej stronie sieć operatora, po drugiej instalacja budynku albo dalszy rozdział do klatek i lokali.

Co zwykle jest w szafie

Dokładna zawartość zależy od wieku osiedla i standardu dystrybutora, ale logika powtarza się:

• wprowadzenie kabli zasilających z sieci nn,
• zabezpieczenia główne przyłącza,
• możliwość odłączenia budynku bez grzebania w całej ulicy,
• oznaczenia obwodów i dostęp serwisowy dla uprawnionych.^[2][3]

Dalej, już po stronie budynku, pojawia się rozdzielnica główna (administracyjna, przeciwpożarowa, mieszkaniowa): tu siedzą zabezpieczenia obwodów klatek, piwnic, wind i lokali. To inna szafa, często w środku bloku, choć laicki język nazywa obie "skrzynką elektryczną".

Dlaczego stoi akurat tu

Lokalizacja złącza wynika z trasy kabli, długości przyłącza, dostępności dla ekip i przepisów dotyczących odległości oraz ochrony przed uszkodzeniem.^[2] Przy nowym bloku projektant sieci i projektant instalacji budynkowej muszą ustalić punkt styku wcześniej. Późniejsze "dorobienie szafy" na gotowym chodniku jest droższe i bardziej konfliktowe.

Złącze ma być osiągalne przy awarii o trzeciej w nocy. Stall rowerowy przyspawany do drzwiczek albo donica ustawiona "na chwilę" przed szafą to klasyczny konflikt między wygodą mieszkańców a dostępem służb.

Szafa, gaz i trafo: trzy różne historie

Szafka gazowa chroni punkt redukcji i pomiaru gazu. Inny nośnik, inne ryzyko, inne służby.^[4]

Trafostacja zmienia poziom napięcia. Brzęczy, grzeje kraty, pracuje po stronie SN/nn.^[1]

Złącze kablowe operuje już na nn i dotyczy połączenia z budynkiem. Może stać bliżej ściany niż trafo, bo nie niesie tego samego pakietu wymagań co stacja SN.

Z chodnika różnicę widać po tabliczkach operatora, kolorze, kształcie i tym, czy obok jest osobna kabina transformatorowa. Gdy nie widać, bezpieczniej założyć, że wszystkie trzy obiekty są "nie do otwierania".

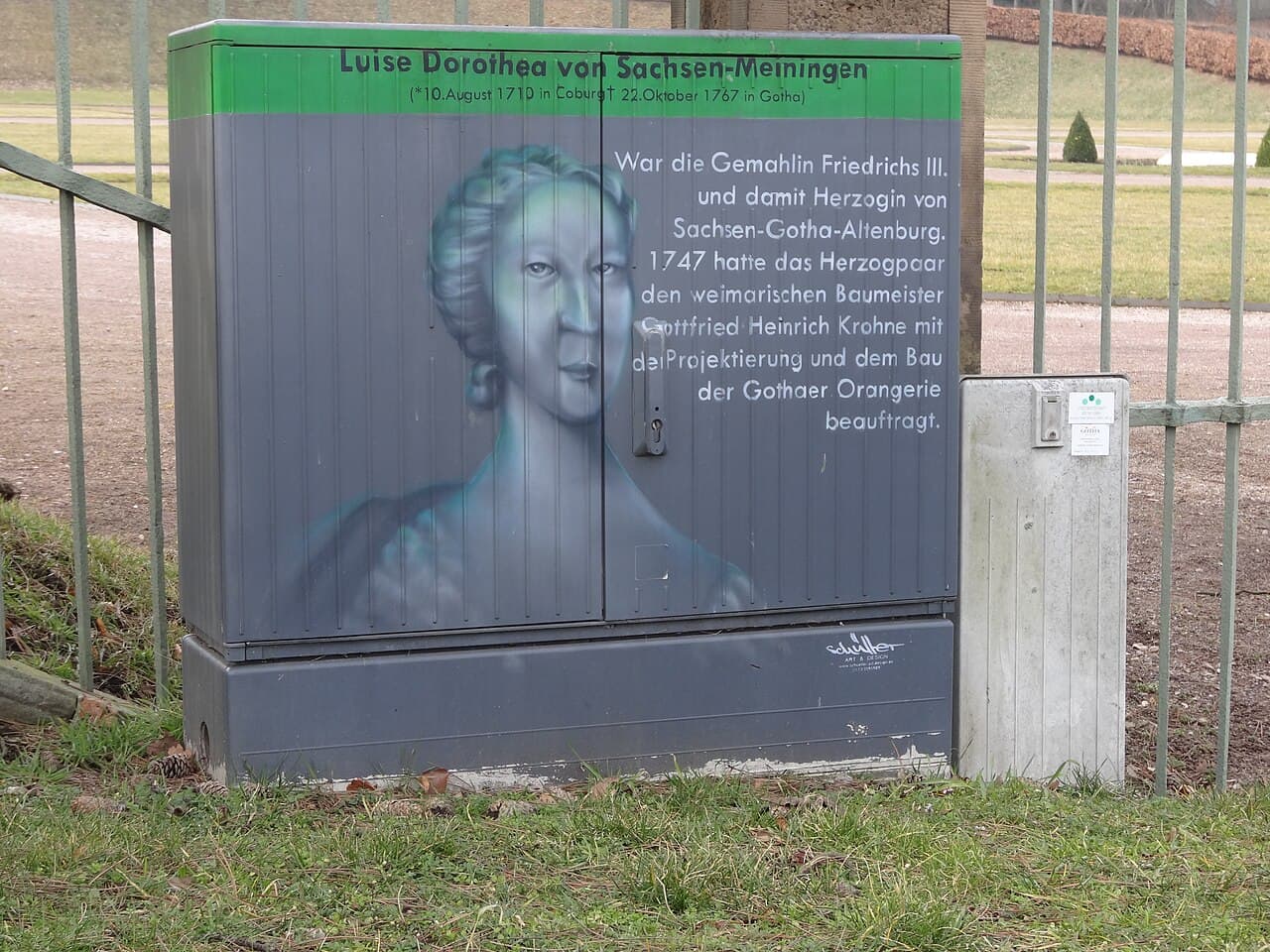

W starszych osiedlach szafa bywa stalowa, z charakterystycznym zamkiem energetyki i śladami farby po dekadach. W nowych bywa kompaktowa, z tworzywa i z czytelnym numerem obiektu. Funkcja jest ta sama: dać ekipie punkt odcięcia i pomiaru bez rozkopywania całego chodnika za każdym razem, gdy w bloku "nie ma prądu".

Przyłącze, pomiar, rozdział

W praktyce przy bloku spotyka się kilka warstw, które laicki język skleja w jedną "skrzynkę":

1. złącze / punkt przyłączenia od strony sieci nn,
2. układ pomiarowy (licznik lub liczniki), czasem w osobnej obudowie albo w pomieszczeniu licznikowym,
3. rozdzielnica budynku z zabezpieczeniami obwodów.^[2][3]

Kto za co płaci i kto co naprawia, wynika z umowy przyłączeniowej i z granicy eksploatacji zapisanej u dystrybutora. Awaria "w szafie przy ścianie" bywa awarią sieci. Awaria "w rozdzielnicy na klatce" bywa awarią wspólnoty albo zarządcy. Bez schematu i uprawnień nie da się tego rozstrzygnąć śrubokrętem z piwnicy.

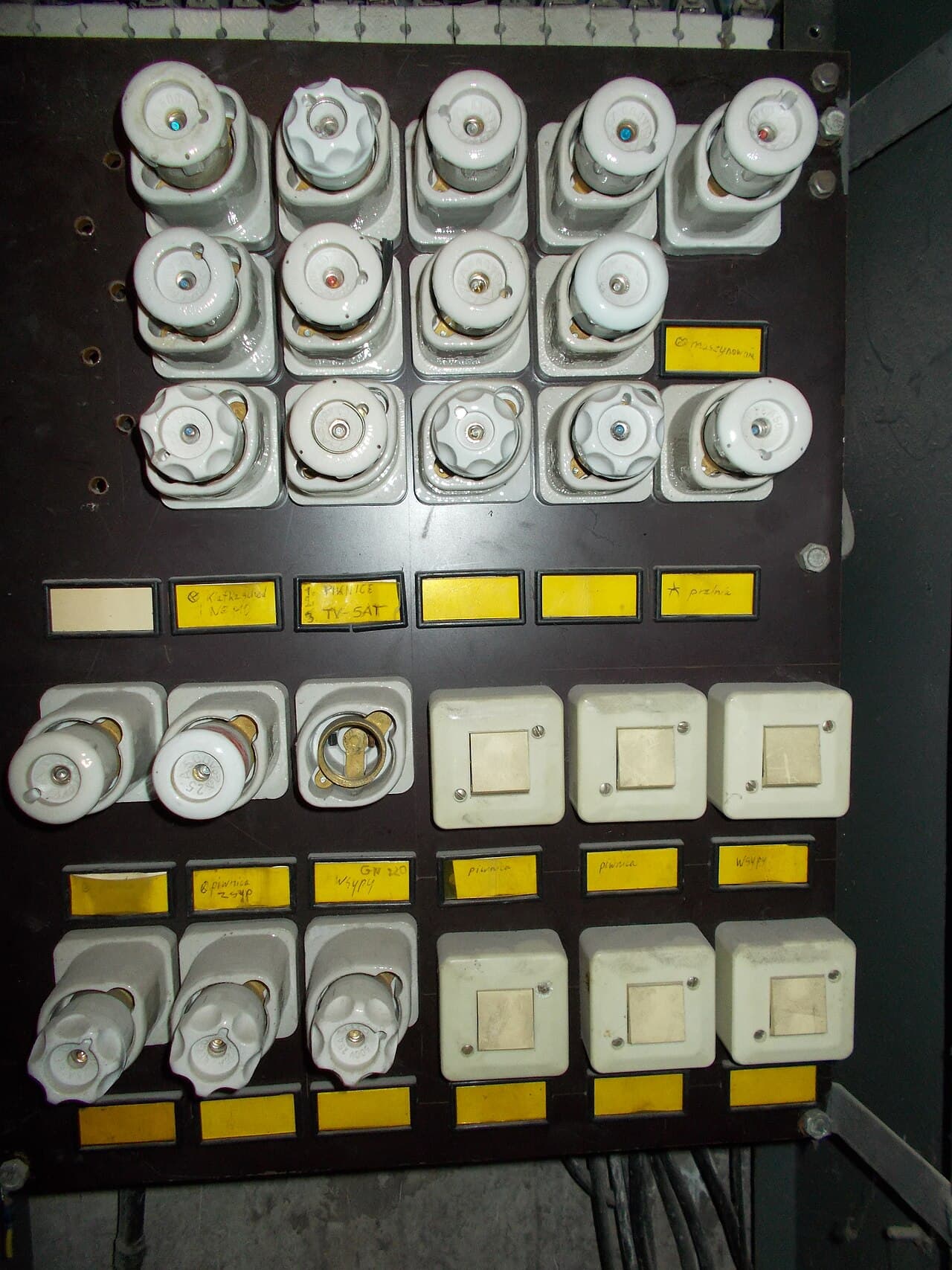

Nowsze układy coraz częściej mają zdalny odczyt. Stara ceramika z korkami w tablicy administracyjnej nadal istnieje w starszych budynkach i wymaga innej kultury serwisu niż wyłączniki nadprądowe w nowoczesnej rozdzielnicy.

Kabel w ziemi, szafa na powierzchni

Sieć nn między trafostacją a złączem idzie zwykle w ziemi. Szafa jest miejscem, w którym ten niewidzialny przebieg musi wyjść na dostęp serwisowy: odłączyć, zmierzyć, wymienić zabezpieczenie, sprawdzić ciągłość.^[2]

Podobną logikę mają studzienki kanalizacyjne i komory ciepłownicze: system chowa się pod chodnikiem, ale musi mieć punkty, w których człowiek z uprawnieniami może do niego dojść. Złącze kablowe jest takim punktem dla prądu nn przy budynku.

W dokumentacji dystrybutora złącze bywa oznaczone numerem obiektu, schematem obwodów i informacją o zabezpieczeniach. Na drzwiach szafy zostaje skrót tej wiedzy: logo operatora, ostrzeżenia, czasem numer telefonu awaryjnego. Reszta jest w środku i w systemie dyspozytorskim.

Jeśli w bloku "nie ma prądu", a u sąsiadów z naprzeciwka jest, diagnostyka idzie od złącza i bezpieczników głównych w dół: czy padło zasilanie przyłącza, czy rozdzielnica budynkowa, czy tylko jeden lokal. Mieszkaniec bez uprawnień kończy na zgłoszeniu. Elektryk z uprawnieniami i dostępem zaczyna od właściwej szafy, nie od losowego gniazdka.

Przy modernizacji przyłącza bywa widać wymianę całej szafy: nowa obudowa, nowe zabezpieczenia, nowe oznaczenia. To nie "kosmetyka elewacji". To aktualizacja punktu styku budynku z siecią do obciążeń, których nie przewidywano, gdy blok dostawał pierwsze kuchenki elektryczne i grzejniki akumulacyjne.

Co mieszkaniec może zauważyć bez wchodzenia do środka

Uszkodzoną obudowę, uchylone drzwi, ślady iskrzenia, nadpalony zapach, kałużę po deszczu wnikającą do szafy, świeże wykopki kabli. To sygnały do zgłoszenia.

Czego nie widać: schematu zabezpieczeń, wartości prądów znamionowych, kierunku zasilania i tego, czy budynek ma zasilanie rezerwowe z drugiego ciągu. Te szczegóły istnieją po to, by blackout jednego kabla nie zawsze oznaczał ciemność w całym kwartale.

Przy rosnącej liczbie ładowarek, klimatyzatorów i pomp ciepła mapa obciążeń bloku zmienia się szybciej niż elewacja. Czasem "tylko wymieniają bezpieczniki" w złączu albo "dorabiają drugi tor". Z chodnika widać ekipę i taśmę. Pod spodem zmienia się lokalna zdolność sieci do karmienia mieszkań.

Granica, której nie widać na fakturze

Na rachunku widać zużycie i sprzedawcę. Na chodniku widać szafę. Między nimi leży umowa przyłączeniowa i mapa sieci: kto odpowiada za odcinek do złącza, a kto za instalację za złączem. Spór "czyja awaria" często zaczyna się właśnie w tym punkcie.

Złącze kablowe przy bloku nie jest dekoracją elewacji. Jest lokalnym stykiem miasta z mieszkaniem: miejscem, w którym prąd z osiedlowej sieci nn wchodzi w budynek, który ma własne bezpieczniki, własne pomiary i własne nawyki użytkowników gniazdek.
