Mikrofala: po co siatka w drzwiach i talerz

Patrzysz przez drzwiczki. Widzisz, jak kręci się talerz. Fale, które podgrzewają zupę, mają długość rzędu dwunastu centymetrów. Światło widzialne ma ułamki mikrometra. Dlatego możesz patrzeć, a mikrofale zostają w środku. Albo prawie zostają: normy dopuszczają śladowy wyciek, a szczelina drzwi ma osobną uszczelkę falową.

Pytanie: po co w drzwiach metalowa siatka i po co w ogĂłle ten talerz?

Magnetron, komora, Farady

Serce kuchenki to magnetron: lampa generująca mikrofale. Energia idzie falowodem do komory. Ścianki komory są metalowe. Działają jak lustro dla tych fal. Komora jest więc jednocześnie piecem i wnęką rezonansową z odbiciami.[1][2]

Częstotliwość 2,45 GHz nie jest przypadkowa w tym sensie, że leży w paśmie ISM (przemysłowo-naukowo-medycznym), gdzie wolno emitować przy określonych limitach. Fala oddziałuje z dipolami wody i innymi cząsteczkami polarnymi w jedzeniu: energia pola przechodzi w ruch molekularny, czyli w ciepło. To nie jest "gotowanie od środka magiczną wiązką". Głębokość wnikania jest ograniczona. Grubsze kawałki i tak dogrzewają się przewodzeniem z warstw zewnętrznych.[1]

Dla bezpieczeństwa mikrofale mają zostać w komorze. Metalowa obudowa to pierwszy krok. Drzwi ze szkła potrzebują jednak widoku. Stąd siatka.

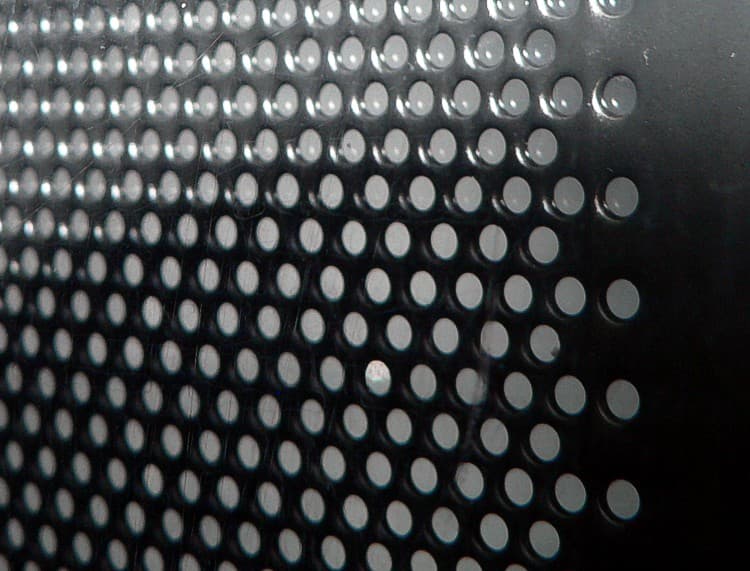

Siatka: dziurki mniejsze niĹĽ fala

Metalowa siatka z otworami dużo mniejszymi od długości fali zachowuje się dla tej fali prawie jak lita blacha. Fala "nie mieści się" w otworze w sensie propagacji: pole za siatką zanika. Światło widzialne ma długość fali tysiące razy krótszą, więc przechodzi przez te same milimetrowe dziurki bez problemu. Dlatego widzisz zupę, a mikrofala zostaje po wewnętrznej stronie.[1][3]

Popularne uproszczenie "dziurka musi być mniejsza niż połowa długości fali" oddaje rząd wielkości, ale nie jest pełną teorią ekranu. Skuteczność zależy od grubości metalu, kształtu otworów i częstotliwości. Producenci i tak idą w małe oczka z zapasem. Przy 12 cm fali otwór rzędu milimetra jest głęboko po bezpiecznej stronie dla samej siatki.[3]

Da się to porównać z siatką Faradaya wokół aparatury albo z metalizacją okien w specjalnych pomieszczeniach. Nie chodzi o to, by "zamknąć światło". Chodzi o to, by dla wybranej długości fali metal z dziurkami zachowywał się jak ciągły przewodnik.

Osobna sprawa to obwód drzwi. Między drzwiami a ramą jest szczelina. Szczelina długa, nawet wąska, potrafi wyciekać falę. Dlatego stosuje się uszczelnienie typu choke: geometrię rezonansową (często opisywaną jako pułapka λ/4), która przy 2,45 GHz odbija energię z powrotem do komory. To nie "guma jak w lodówce". To detal falowy.[1][4]

Uszkodzona uszczelka, krzywe drzwi po upadku kuchenki albo brakująca siatka po "domowej naprawie" to sygnał, żeby nie używać urządzenia. Normy i pomiary zakładają sprawną geometrię, nie improwizację.

Normy ograniczają dopuszczalną gęstość mocy tuż przy obudowie. Pomiary przy sprawnych kuchenkach bywają znacznie poniżej limitu. Uszkodzone zawiasy, wgnieciona rama albo brakująca siatka to już inna historia: wtedy urządzenie nie nadaje się do użytku.[1]

Telefon w wyłączonej mikrofalówce czasem łapie sygnał sieci. To nie dowód, że "klatka nie działa". Pokazuje, że ekranowanie nie jest idealne na wszystkich częstotliwościach i że odbiór telefonu znosi bardzo słabe pole. Pasmo telefonii i pasmo magnetronu to różne historie.[4]

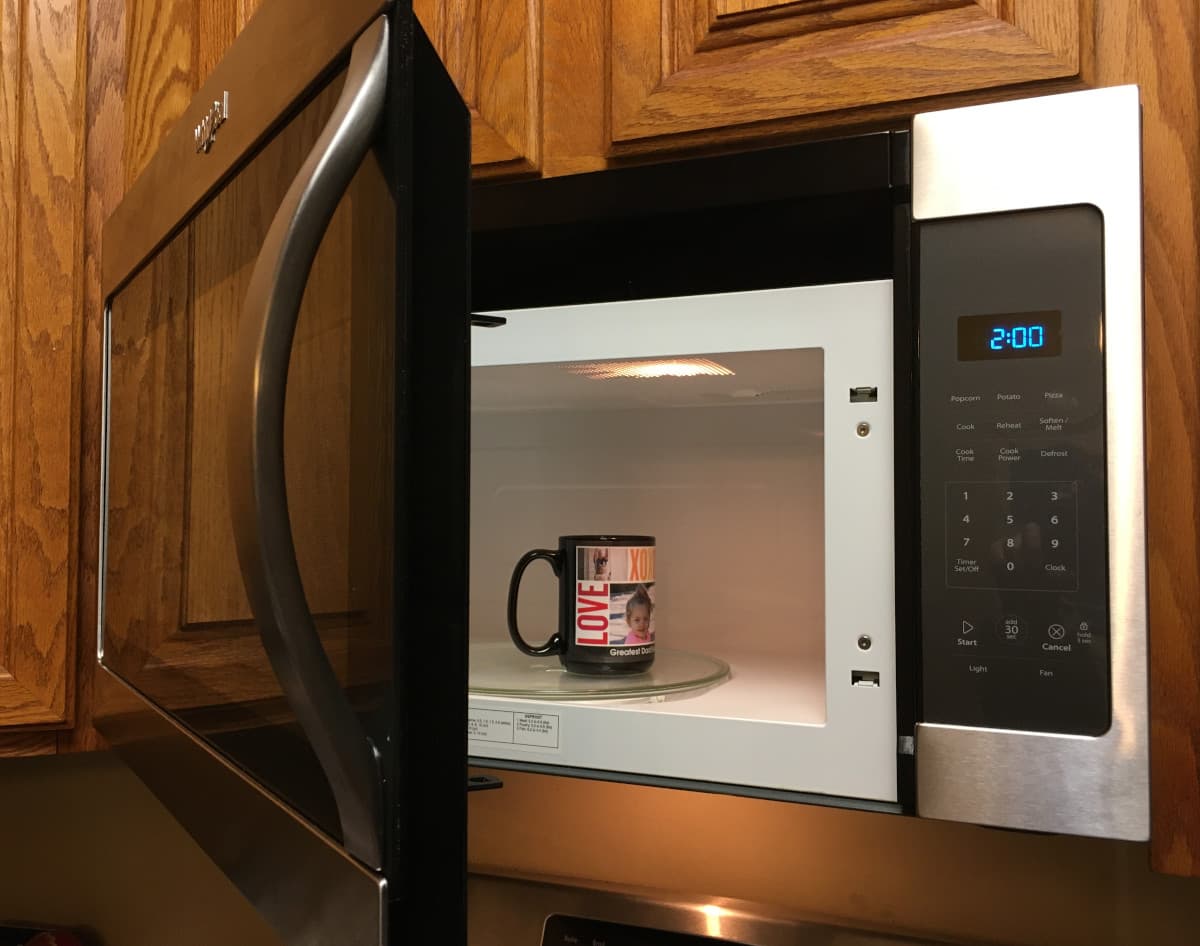

Talerz: jedzenie jedzie przez mapę ciepła

W metalowej komorze fale odbijają się i tworzą wzór fal stojących. Są miejsca silniejszego i słabszego pola. Stąd klasyczny problem: jedna część talerza gorąca, druga letnia.[1]

Najtańszy sposób na uśrednienie to obrót. Talerz przeciąga jedzenie przez maksima i minima. Niektóre konstrukcje zamiast talerza mają mieszadło fal (obrotowy reflektor) przy wlocie falowodu. Droższe modele łączą oba pomysły albo dokładają sensory. Sens fizyczny jest ten sam: nie dać jedzeniu stać w jednym węźle pola.[1][2]

"Gorące i zimne strefy" nie oznaczają, że magnetron jest zepsuty. Oznaczają, że komora rezonansowa nie jest piecem z równomierną spirą grzejną. To elektrody namieszały w przestrzeni, a talerz jest protezą równomierności.

Czego nie wkładać i dlaczego

Metal w mikrofalówce bywa problemem, bo krawędzie i cienkie folie lokalnie koncentrują pole, iskrzą i mogą uszkodzić magnetron albo zapalić opakowanie. Grube, gładkie naczynia metalowe w niektórych trybach i konstrukcjach bywają dopuszczalne według instrukcji producenta, ale domowa zasada ostrożności jest prosta: trzymaj się tego, co pisze instrukcja danej kuchenki. Nieeksperymentowanie z iskrami to nie przesada. To ochrona urządzenia i kuchni.

Puste uruchamianie też jest złym pomysłem: energia nie ma gdzie się zaabsorbować i wraca obciążeniem na generator.

Woda, tłuszcz i "gorące od środka"

Mikrofale szczególnie skutecznie sprzęgają się z cząsteczkami polarnymi. Woda w jedzeniu jest głównym aktorem, ale nie jedynym. Tłuszcze i cukry też się nagrzewają, tylko inaczej. Stąd wrażenie, że jedna potrawa "wybucha", a inna zostaje zimna w środku: różna zawartość wody, różna geometria i różna mapa fal stojących.[1][2]

Mit "gotuje od środka na zewnątrz" jest uproszczeniem. Fala wnika na ograniczoną głębokość. Rdzeń dużego kawałka mięsa dogrzewa się często przewodzeniem z warstw, które złapały więcej energii. Talerz pomaga uśrednić ekspozycję, nie zmienia praw wnikania.

Przy rozgrzewaniu warto mieszać i odczekać chwilę po wyłączeniu. To nie rytuał. To czas na wyrównanie temperatury przewodzeniem, zanim ugryziesz w miejsce, które wyglądało na gotowe.

Historia w skrĂłcie: radar zostaje w kuchni

Magnetron wyszedł z radarów II wojny. Percy Spencer i Raytheon spopularyzowali kuchenkę jako Radarange. Domowe urządzenia spadły z ceny dopiero dekady później. Fizyka drzwi z siatką i komory Faradaya poszła razem z produktem: trzeba było jednocześnie grzać obiad i nie świecić mikrofalami po kuchni.[2]

Talerz a mieszadło fal

Nie każda kuchenka ma talerz. Niektóre mają obrotowy reflektor przy wlocie falowodu. Sens jest ten sam: nie pozwolić, by jedzenie stało w węźle pola. Talerz jest tańszy mechanicznie i łatwy do umycia. Mieszadło fal bywa w modelach, gdzie producent chce stałej półki. Droższe urządzenia łączą sensory wilgoci albo temperatury z elektroniką mocy. Pod spodem nadal jest magnetron, komora i drzwi z siatką.[1]

Jeśli talerz nie kręci się równo, zimne strefy wracają. To nie zawsze wina "złej mikrofali". Czasem to brudny napęd, krzywy talerz albo zbyt duże naczynie, które ociera o ścianki.

Talerz a mieszadło fal

Nie każda kuchenka ma talerz. Niektóre mają obrotowy reflektor przy wlocie falowodu. Sens jest ten sam: nie pozwolić, by jedzenie stało w węźle pola. Talerz jest tańszy mechanicznie i łatwy do umycia. Mieszadło fal bywa w modelach, gdzie producent chce stałej półki. Droższe urządzenia łączą sensory wilgoci albo temperatury z elektroniką mocy. Pod spodem nadal jest magnetron, komora i drzwi z siatką.[1]

Jeśli talerz nie kręci się równo, zimne strefy wracają. To nie zawsze wina "złej mikrofali". Czasem to brudny napęd, krzywy talerz albo zbyt duże naczynie, które ociera o ścianki.

Co zostaje z widoku przez drzwiczki

Siatka jest oknem optycznym i ścianą mikrofalową naraz, bo długości fal różnią się o wiele rzędów. Talerz jest kompromisem na nierówne pole w metalowej skrzynce. Magnetron dostarcza 2,45 GHz. Reszta to geometria, normy wycieku i chwila cierpliwości, aż zupa przestanie mieć lodowate jądro.

Patrzysz przez milimetrowe oczka. Fala dwunasto centymetrowa zostaje po drugiej stronie. To nie sztuczka marketingu. To skala długości fali.

---

Źródła i dalsza lektura

[1] M. Vollmer, "Physics of the microwave oven", Physics Education / materiały dydaktyczne. Magnetron, komora, siatki, fale stojące, talerz, limity wycieku.

[2] Wikipedia, "Microwave oven". Częstotliwość 2,45 GHz, historia, bezpieczeństwo, tryby grzania.

[3] Omówienia siatki jako ekranu Faradaya przy długości fali ok. 12 cm (m.in. Physics Stack Exchange i podręcznikowe wyjaśnienia skin depth / cut-off otworów).

[4] Patenty i opisy uszczelnień drzwi typu choke (np. GE, sloty λ/4) oraz dyskusje, czemu telefon w wyłączonej komorze bywa osiągalny przy innych częstotliwościach.
