PĹ‚yta indukcyjna: jak nagrzewa garnek, a nie szybÄ™

Na gazie widać płomień. Na klasycznej elektryce widać rozżarzoną płytę albo spiralę. Na indukcji widać tylko garnek i szybę, która po chwili jest ciepła od spodu naczynia, a nie od własnego żaru. Gazeta między płytą a garnkiem w starych demonstracjach nie zapalała się od razu, bo energia omijała papier i szła w metal.

Jak pole magnetyczne gotuje zupÄ™, nie palÄ…c blatu?

Transformator, w ktĂłrym "uzwojeniem wtĂłrnym" jest garnek

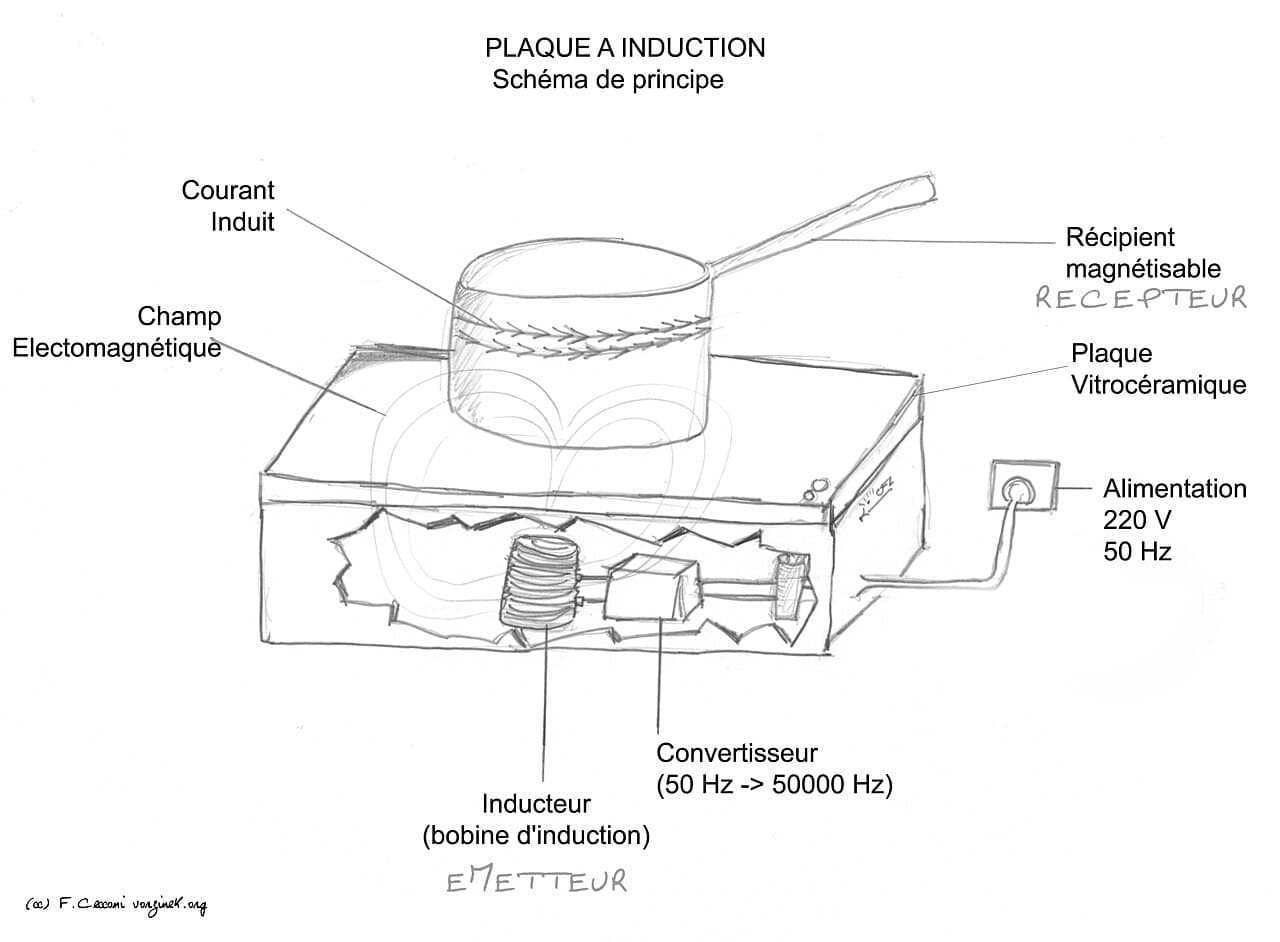

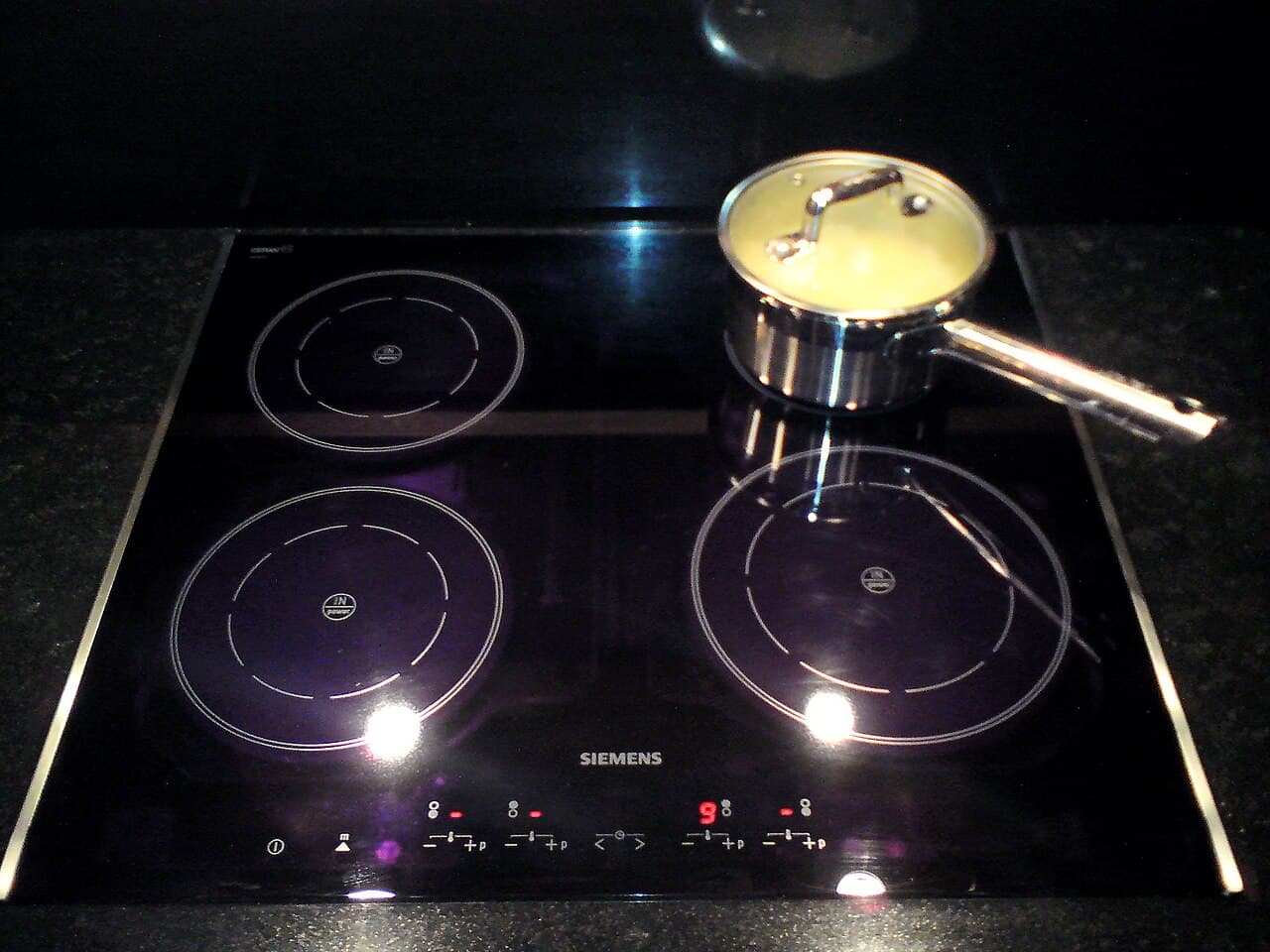

Pod szklano-ceramiczną powierzchnią leży płaska cewka miedziana. Elektronika zasila ją prądem przemiennym o częstotliwości rzędu 20-50 kHz (rzędy wielkości typowe dla kuchennych rozwiązań).[1]

Zmienne pole magnetyczne przenika dno naczynia. Zgodnie z prawem Faradaya w metalu pojawia się siła elektromotoryczna. W zamkniętej objętości dna płyną prądy wirowe (eddy currents). Prąd przez opór to ciepło Joule'a: P = I²R. Garnek robi się gorący. Zupa dostaje ciepło przewodzeniem od dna.[1][2]

Cewka ma wiele zwojów. Dno garnka zachowuje się jak jeden zwarty zwój. To trochę jak transformator: napięcie "schodzi", prąd w dnie jest duży. Żeby ciepło powstawało w garnku, a nie w cewce, opór cewki ma być mały, a skuteczne grzanie w naczyniu duże. Stąd litz wire w cewkach: wiele cienkich żył zamiast jednego grubego drutu, żeby ograniczyć straty od efektu naskórkowego w samym uzwojeniu.[1]

Dlaczego magnes na dnie coĹ› mĂłwi

Przy częstotliwościach kuchennych prąd w metalu płynie płytko pod powierzchnią (skin effect). Głębokość wnikania zależy od oporności i przenikalności magnetycznej. W stali węglowej i wielu stalach magnetycznych przenikalność jest wysoka, skóra jest cienka, gęstość prądu duża, opór powierzchnowy wysoki. Ciepło powstaje skutecznie.[1]

Aluminium i miedź dobrze przewodzą, ale przy tych częstotliwościach skóra jest grubsza względem tego, czego potrzeba do dużego oporu powierzchniowego w grubym dnie. Sprzężenie jest słabe. Standardowa płyta wykrywa "zły" garnek i odmawia pracy albo grzeje marnie. Test kuchenny: jeśli magnes dobrze trzyma się dna, naczynie zwykle nadaje się do indukcji. To przybliżenie, nie dowód laboratoryjny, ale działa na większość garnków ze sklepu.[1]

Tabele skin depth w opracowaniach o indukcji kuchenne pokazują rząd wielkości: stal węglowa przy ~24 kHz ma skórę rzędu ułamka milimetra, austenityczna stal nierdzewna niemagnetyczna i aluminium zachowują się gorzej jako "odbiorniki" ciepła przy tych samych parametrach cewki.[1]

Stąd oznaczenia na opakowaniach i "tri-ply": warstwa aluminium wewnątrz dla równomiernego rozprowadzania ciepła, stal magnetyczna od spodu dla sprzężenia z cewką.

Histereza magnetyczna dokłada trochę ciepła w materiałach ferromagnetycznych, ale to zwykle mniejszość bilansu. Główny bohater to prądy wirowe.[1]

Szyba jest ciepła "od garnka"

Szkło ceramiczne słabo przewodzi ciepło w poziomie. Od spodu nie ma rozżarzonej spirali. Temperatura blatu rośnie, bo gorące dno oddaje ciepło w dół i na boki. Po zdjęciu garnka pole stygnie szybciej niż klasyczna płyta żeliwna. Rozlana zupa rzadziej przypieka się na "palniku", bo nie ma tak gorącej strefy bez naczynia.[1]

To też źródło wrażenia, że indukcja jest "zimna". Nie jest. Jest lokalna. Garnek może być bardzo gorący. Szyba obok pola bywa tylko letnia.

Krótka historia długiego patentu

Idee grzania indukcyjnego w kuchni pojawiały się już na początku XX wieku (patenty Berry'ego, Hohlfelda). Frigidaire pokazywało demonstracje w latach 50. Masowa elektronika dogoniła pomysł dopiero później: Westinghouse Cool Top na początku lat 70. używał tranzystorów i częstotliwości rzędu 25-27 kHz. Potem cena i niezawodność elektroniki mocy musiały spaść, żeby płyta weszła do zwykłych mieszkań.[1]

Dziś argumenty to szybkość, sterowalność i brak spalin gazu w kuchni. Sprawność przekazywania energii do naczynia w testach bywa rzędu 70-80% zależnie od metody i wielkości garnka. Gaz w typowych pomiarach domowych zostaje daleko w tyle, bo dużo ciepła idzie w powietrze.[1]

Mity i ograniczenia

"Indukcja gotuje falami jak mikrofala." Nie. Częstotliwość jest inna o rzędy wielkości, a mechanizm to prądy w metalu, nie dielektryczne grzanie wody w objętości potrawy.

"Każdy metal zadziała." Nie na standardowej płycie. Potrzebne jest dobre sprzężenie. Są konstrukcje "all-metal" na wyższych częstotliwościach, ale to osobna półka sprzętu.[1]

"Szyba nigdy nie jest gorÄ…ca." Bywa gorÄ…ca od garnka. Oparzenie od dna naczynia i od rozgrzanej strefy pod nim jest realne.

Osoby z rozrusznikiem zwykle dostają zalecenie ostrożności wokół silnych pól. Instrukcja implantu i płyty ma tu pierwszeństwo przed domowymi mitami.

Co słychać i czego nie widać

Przy dużej mocy niektóre garnki buczą. Luźne warstwy w dnie albo słabe nity wibrują w polu. To nie "duch w płycie". To mechanika sprzężona z elektromagnetyzmem. Dobrze spasowane dno zwykle milczy.

Elektronika mocy potrzebuje chłodzenia. Wentylator pod blatem bywa głośniejszy niż sam proces gotowania. To koszt tego, że zamiast żarzącej spirali masz falownik i cewkę.

Płyta wykrywa obecność naczynia. Bez garnka pole nie powinno grzać "w powietrze" jak klasyczny palnik. Dlatego demonstracja z gazetą między szybą a garnkiem robi wrażenie: papier nie zapala się od spirali, bo spirali nie ma. Energia idzie w metal.[1]

Indukcja a gaz w kuchni

Gaz daje widoczny płomień i bezwładność. Indukcja daje szybki skok mocy i szybkie odcięcie. W testach sprawności energia elektryczna częściej trafia do wody w garnku niż energia chemiczna gazu do tej samej wody. Gaz ogrzewa też powietrze kuchni. Indukcja robi to mniej, bo mniej ciepła ucieka bokiem z "palnika".[1][3]

To nie werdykt smakowy. Szefowie kuchni bywają przywiązani do płomienia z powodów innych niż bilans dżuli. Fizycznie jednak płyta indukcyjna jest bliżej "grzejnika wbudowanego w dno garnka" niż "ogniska pod garnkiem".

Cewka z litz wire

Efekt naskórkowy działa też w samej cewce. Gruby pojedynczy drut przy dziesiątkach kHz marnowałby energię na własne ciepło. Litz wire (wiązka izolowanych żył) zmniejsza te straty, żeby grzał się garnek, nie uzwojenie. Pod szybą siedzi więc nie tylko "spirala jak w czajniku", tylko element zaprojektowany pod zmienne pole.[1]

Na środku pola bywa czujnik temperatury dotykający spodu naczynia przez szybę. Chroni przed pustym gotowaniem i pozwala na tryby utrzymania temperatury. To już elektronika użytkowa doklejona do fizyki Faradaya.

Cewka z litz wire

Efekt naskórkowy działa też w samej cewce. Gruby pojedynczy drut przy dziesiątkach kHz marnowałby energię na własne ciepło. Litz wire (wiązka izolowanych żył) zmniejsza te straty, żeby grzał się garnek, nie uzwojenie. Pod szybą siedzi więc nie tylko "spirala jak w czajniku", tylko element zaprojektowany pod zmienne pole.[1]

Na środku pola bywa czujnik temperatury dotykający spodu naczynia przez szybę. Chroni przed pustym gotowaniem i pozwala na tryby utrzymania temperatury. To już elektronika użytkowa doklejona do fizyki Faradaya.

Co zostaje z pierwszej sceny

Cewka buduje zmienne pole. Garnek ferromagnetyczny łapie prądy wirowe. Opór metalu robi ciepło. Szyba jest przezroczysta dla tego procesu w tym sensie, że nie musi sama być grzałką.

Płomienia nie widać, bo go nie ma. Jest prąd w dnie garnka. Zupa gotuje się od metalu, który sam stał się grzejnikiem.

---

Źródła i dalsza lektura

[1] Wikipedia, "Induction cooking". Cewka, prądy wirowe, skin effect, historia Westinghouse, sprawność, naczynia.

[2] Podstawy indukcji elektromagnetycznej i grzania wirowego w podręcznikach fizyki / inżynierii (prawo Faradaya, ciepło Joule'a). Kontekst dla modelu "transformatora z garnkiem".

[3] DOE i niezależne testy sprawności płyt (porównania indukcja vs gaz vs rezystancja). Rzędy 70-80% vs ~40% dla gazu w typowych cyklach.
