Termos: jak próżnia trzyma ciepło (i zimno)

Nalewasz wrzątek. Zakręcasz. Po kilku godzinach herbata jest jeszcze ciepła. Albo: wkładasz kostki lodu. Po południu woda nadal jest zimna. Ten sam przedmiot, dwa przeciwne skutki. Łatwo pomyśleć, że termos "trzyma ciepło" jak magazyn. Lepiej powiedzieć: spowalnia przepływ energii cieplnej w obie strony.

Pytanie prowadzące: jak pustka między dwiema ściankami może chronić i gorące, i zimne?

Trzy drogi, którymi ciepło lubi uciekać

Ciepło między wnętrzem a otoczeniem idzie trzema kanałami.

Przewodzenie to przekaz energii przez kontakt cząstek w materiale. Metalowa łyżka w herbacie robi się gorąca od trzonka do uchwytu, bo sieć atomów przekazuje drgania.

Konwekcja to przenoszenie ciepła razem z ruchem płynu. Gorące powietrze unosi się przy kaloryferze. W szczelinie pełnej powietrza między dwiema ściankami termosu powietrze mogłoby krążyć i wynosić energię.

Promieniowanie to fale elektromagnetyczne, głównie w podczerwieni. Nie potrzebuje powietrza. Słońce grzeje Ziemię przez próżnię kosmiczną właśnie tak. Każde ciało powyżej zera bezwzględnego coś emituje.[1][2]

Żeby termos działał, trzeba uderzyć we wszystkie trzy.

Próżnia: nie ma czym przewodzić ani krążyć

Konstrukcja jest prosta w opisie. Jedno naczynie w drugim, połączone przy szyjce. Między nimi wypompowuje się powietrze do niskiego ciśnienia. Nie musi to być idealna próżnia laboratoryjna. Wystarczy, że cząstek jest za mało, by skutecznie przenosić ciepło przewodzeniem i konwekcją.[1][3]

Bez gazu w szczelinie znika medium do konwekcji. Przewodzenie przez gaz też pada. Pozostaje przewodzenie przez mostki stałe: łączenie przy szyjce, ewentualne dystanse między ściankami w dużych naczyniach, korek. To dlatego dobre termosy tracą ciepło wolno, ale nie zerowo.

James Dewar zbudował taką flaszkę w 1892 roku przy badaniach kriogenicznych, m.in. przy pomiarach ciepła właściwego palladu. Chciał utrzymać stabilną temperaturę próbki. Nie opatentował pomysłu. Dzięki temu inni mogli go rozwijać w szkle i metalu. W laboratorium do dziś mówi się o "Dewarze", gdy chodzi o naczynie na ciekły azot.[1][3]

To ważne rozróżnienie językowe. "Termos" w kuchni i "Dewar" w labie to ta sama fizyka próżni, ale inna kultura użycia. Dewar laboratoryjny często ma wąską szyjkę, bywa otwarty albo z zaworem bezpieczeństwa (ciekłe gazy "gotują się" powoli i muszą mieć ujście ciśnienia). Domowy termos ma korek, bo chodzi o kawę, nie o azot.[1]

W 1904 roku niemieccy dmuchacze szkła Reinhold Burger i Albert Aschenbrenner dopracowali wersję użytkową. Nazwa Thermos weszła jako marka. Dewar przegrał spór o prawa. W Stanach "thermos" z małej litery stał się później w praktyce nazwą rodzajową dla flaszki próżniowej, choć znak Thermos w wielu krajach nadal jest chroniony.[1]

Gustav Robert Paalen i spółki Thermos w USA, Kanadzie i Wielkiej Brytanii rozwinęli masową produkcję i kształty domowe. Spadek ceny zrobił z instrumentu kriogenicznego przedmiot na biurko i do plecaka.[1]

Srebrzenie: atak na promieniowanie

Próżnia nie zatrzymuje promieniowania. Fale podczerwone przechodzą przez pustkę. Dlatego powierzchnie od strony szczeliny pokrywa się warstwą odbijającą (historycznie srebrzenie szkła, dziś często aluminium). Błyszcząca powierzchnia słabo emituje i słabo pochłania w typowym zakresie cieplnym. Zamiast "wypromieniować" ciepło na zewnątrz albo wessać je z zewnątrz, ścianka odbija sporą część strumienia.[2][4]

To ten sam powĂłd, dla ktĂłrego koc ratunkowy jest metalizowany: emisja zaleĹĽy od powierzchni.

Gdy zawartość jest bardzo gorąca, promieniowanie rośnie mocno z temperaturą. Dlatego typowy domowy termos celuje w napoje poniżej wrzenia wody. Przy ekstremach laboratoryjnych konstrukcja robi się bardziej złożona: osłony radiacyjne chłodzone parami, podwójne Dewary (hel w środku, azot na zewnątrz).[1]

Korek i szyjka: najsłabsze ogniwo

Większość ciepła w dobrym termosie ucieka tam, gdzie nie ma próżni: przez otwór, korek i wąski mostek łączący ścianki. Stąd korki z tworzyw o niskiej przewodności i wąska szyjka. Im większy otwór (szeroki kubek turystyczny), tym trudniej utrzymać izolację na poziomie klasycznej butelki z wąskim wlewem.[1][4]

Tanie "termosy" bez prawdziwej próżni bywają po prostu podwójną ścianką z pianką. Pianka zatrzymuje powietrze w porach i tłumi konwekcję, ale nie dorównuje pustce. Fizyka Illinois Physics Van podkreśla tę różnicę: bez próżni to nie jest Dewar w ścisłym sensie.[4]

To samo prawo dla gorÄ…cego i zimnego

Tu wraca pierwsza scena. Ciepło zawsze płynie od miejsca cieplejszego do chłodniejszego, jeśli jest ścieżka. Gdy wewnątrz jest gorąco, energia chce wyjść. Gdy wewnątrz jest zimno, energia chce wejść. Termos nie rozróżnia kierunku moralnie. Tylko utrudnia ścieżki. Dlatego jeden przedmiot służy do kawy i do wody z lodem.

W przemyśle ta sama idea trzyma ciekły azot, chroni elektronikę w narzędziach wiertniczych i pomaga w łańcuchu chłodniczym szczepionek. Domowy termos jest wersją kuchenną laboratorium Dewara.[1]

Co psuje próżnię

Termos nie jest wieczny. Mikroprzeciek gazu do szczeliny, uszkodzenie spawania przy szyjce albo pęknięcie wewnętrznej bańki szklanej w starszych modelach kończy izolację. Z zewnątrz butelka wygląda tak samo. W środku herbata stygnie jak w zwykłym kubku. W laboratoriach szklane Dewary chroni się koszykami i siatkami, bo implozja przy uszkodzeniu jest realnym ryzykiem.[1]

Metalowe termosy turystyczne są odporniejsze mechanicznie, ale też mają mostki i uszczelki, które się zużywają. Gdy "kiedyś trzymał osiem godzin, a teraz dwie", najpierw sprawdza się korek i czystość gwintu, potem trzeba założyć, że próżnia mogła uciec.

Różnica temperatur między ścianką wewnętrzną a zewnętrzną powoduje też różne rozszerzanie się metalu. W długich konstrukcjach przemysłowych stosuje się kompensację, żeby naczynie się nie rozerwało. Domowa butelka jest krótka, więc ten problem jest mniej widowiskowy, ale fizyka zostaje ta sama.[1]

Pianka, próżnia i marketing

W sklepie stoją obok siebie butelki "izolowane" z pianką i prawdziwe próżniowe. Obie trzymają ciepło lepiej niż pojedyncza ścianka. Różnica wychodzi po godzinach i przy dużej różnicy temperatur. Pianka tłumi konwekcję, zatrzymując powietrze w porach. Próżnia usuwa medium. Srebrzenie dokłada walkę z promieniowaniem. Jeśli zależy Ci na kawie po całej zmianie, geometria Dewara wygrywa z grubą pianką w tej samej cenie rzadko, ale w tej samej klasie rozmiaru zwykle wygrywa z "podwójną ścianką bez próżni".[4]

Na mrozie zewnętrzna ścianka termosu z zimną wodą nie powinna mocno parować od wilgoci z powietrza w tym samym stopniu co zwykła butelka: mało ciepła wpada, więc powierzchnia zewnętrzna nie jest tak mocno wychłodzona przez zawartość. To kolejny codzienny sygnał, że izolacja działa w obie strony.

Pianka, próżnia i marketing

W sklepie stoją obok siebie butelki "izolowane" z pianką i prawdziwe próżniowe. Obie trzymają ciepło lepiej niż pojedyncza ścianka. Różnica wychodzi po godzinach i przy dużej różnicy temperatur. Pianka tłumi konwekcję, zatrzymując powietrze w porach. Próżnia usuwa medium. Srebrzenie dokłada walkę z promieniowaniem. Jeśli zależy Ci na kawie po całej zmianie, geometria Dewara wygrywa z grubą pianką w tej samej cenie rzadko, ale w tej samej klasie rozmiaru zwykle wygrywa z "podwójną ścianką bez próżni".[4]

Na mrozie zewnętrzna ścianka termosu z zimną wodą nie powinna mocno parować od wilgoci z powietrza w tym samym stopniu co zwykła butelka: mało ciepła wpada, więc powierzchnia zewnętrzna nie jest tak mocno wychłodzona przez zawartość. To kolejny codzienny sygnał, że izolacja działa w obie strony.

Co zostaje z herbaty w butelce

Próżnia tnie przewodzenie i konwekcję. Srebrzenie tnie promieniowanie. Korek i szyjka zawsze trochę "przeciekają". Dlatego herbata stygnie godzinami, a nie minutami, ale w końcu stygnie.

Nie ma magicznego "trzymania ciepła w środku". Jest spowolniony przepływ. I to wystarczy, żeby ten sam przedmiot bronił i wrzątku, i lodu.

---

Źródła i dalsza lektura

[1] Wikipedia, "Vacuum flask". Dewar 1892, Burger/Aschenbrenner, konstrukcja, kriogenika, mostki cieplne.

[2] Doc Brown / materiały GCSE Physics o flaszce Dewara. Przewodzenie, konwekcja, promieniowanie i rola próżni oraz srebrzenia.

[3] Robert Soulen, "James Dewar, His Flask and Other Achievements", Physics Today 49 (1996). Kontekst wynalazku i badań kriogenicznych.

[4] University of Illinois Physics Van, "Characteristics of Dewars". Próżnia vs pianka, emisja powierzchni błyszczących, zastosowania laboratoryjne.

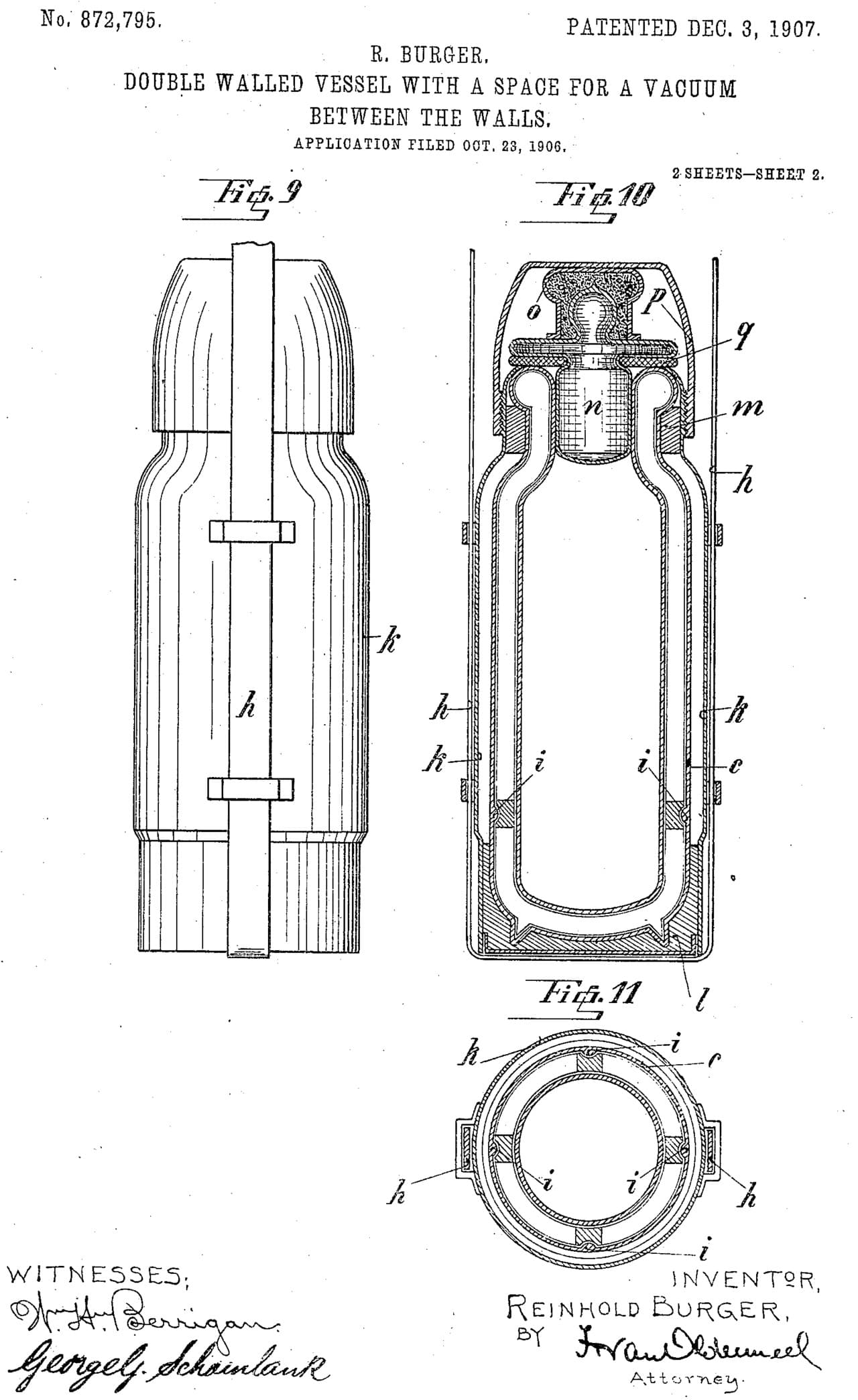

[5] R. Burger, U.S. patent 872,795 (1907), "Double walled vessel...". Wczesna komercyjna geometria naczynia dwuściennego.
